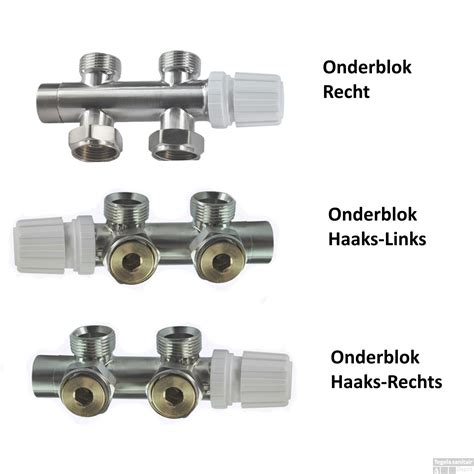

Radiator onderblok van geborsteld staal. Deze onderblok is in een rechts haakse uitvoering. De set is geheel compleet. Set bestaande uit: - Riko thermostatisch 3/4 onderblok haaks-rechts geborsteld staal - Riko adaptor eurokonus/knel 15 mm geborsteld staal - Riko luxe adaptor 16x2,0 Eurok. geborsteld staal - Riko luxe thermostaatknop M-30 geborsteld staal - Klemrozet Wit Rond 16 mm - Klemrozet Wit Rond 15 mm - Riko adaptor 3/4 x1/2 midden-onder aansl. Wiesbaden het kwaliteitmerk uit Duitsland. Duitse degelijkheid is hier zeker van toepassing. Hoe sluit je een radiator aan?
Eens je materialen zijn aangekomen, kan je de radiator aansluiten. Alvorens je een nieuwe radiator kan aansluiten, is het wel belangrijk om enkele maatregelen te nemen. We gaan er in dit scenario van uit dat je een oude radiator gaat vervangen en deze dus nog moet afsluiten. Om dit veilig te kunnen doen, is het van groot belang de stekker uit de cv-ketel te halen om zo de verwarming uit te schakelen. Nu is het tijd om de te vervangen radiator te laten leeglopen en te demonteren. Je begint met de radiatorkraan bovenaan de radiator en het voetventiel onderaan de radiator dicht te draaien. Nu je radiator gedemonteerd is, kunnen we de nieuwe radiator aansluiten. Zet hiervoor de radiator even verticaal, zodat je iets vlotter kan werken.
Neem vervolgens het onderblok bij de hand. Dit onderblok zorgt voor de verbinding tussen de radiator en de aanvoer- en retourleidingen. Breng indien nodig afdichting aan op de schroefdraad (bijvoorbeeld met teflon of afdichtingsdraad) en schroef ze stevig in de aansluitingen van de radiator. Eens het onderblok op de radiator is bevestigd, meet je de afstand van de zijkant van de radiator tot het midden van de eerste aansluiting van het onderblok. Dit is belangrijk om correcte afmetingen te hebben voor het aansluiten van de leidingen. Teken op de achterkant van de radiator het center midden van de aansluiting van het onderblok door met een stift en meet daarna vanuit die aanduiding de afstand met de onderkant van de radiator. Eens je dit gedaan hebt, zet je deze afstand ook over op de muur.
Nu je afmetingen getekend zijn, is het tijd om de ophangbeugels te bevestigen aan de muur. Op de meeste radiatoren zijn er beugels gemonteerd op de achterkant en hoef je enkel nog de ophangbeugels aan de muur te monteren. Meet de afstand van de zijkant van de radiator tot het midden van een ophangbeugel. Nu je de zijkanten weet, kan je hetzelfde doen voor de onderkant. Hiervoor dien je de ophangbeugels, die normaal gezien aan de muur moeten komen, even op de beugels van de radiator te plaatsen om zo de juiste afmetingen te hebben. Eens je dit gedaan hebt, meet je de afstand van de onderkant van de radiator tot de onderkant van de ophangbeugel. Teken dit vervolgens ook uit op de muur. Bevestig nu de ophangbeugels aan de muur. Dit doe je door gaten te boren in de muur en die voorzie je van pluggen en schroeven . Hangen je ophangbeugels op? De beugels hangen op, dit wil zeggen dat de radiator opgehangen kan worden.
In stap 2 heb je de koppeling vastgeschroefd op de radiator met behulp van het onderblok. In deze stap verwijder je het onderblok terug even, maar zorg je ervoor dat de koppeling wel op zijn plaats blijft zitten in de radiator. Nu je radiator bevestigd is aan de muur, kunnen we beginnen met het aansluiten. Beginnen doen we met de knelkoppelingen te verwijderen van het onderblok. Zet het onderblok even op de aanvoer en afvoer aansluiting en teken af waar de meerlagenbuis eventueel ingekort moet worden. Kort vervolgens de Alpex of meerlagenbuis in met een tang. Zijn je leidingen al op de correcte lengte? Kalibreer vervolgens de meerlagenbuis met een kalibreerhulpstuk voordat je de knelkoppelingen monteert, zodat de buis opnieuw perfect rond is en de koppelingen correct en lekvrij gemonteerd kunnen worden. Door het afsnijden van de meerlagenbuis zullen de rondingen van de buizen namelijk niet meer mooi rond zijn. Een kalibreerhulpstuk zorgt opnieuw voor juiste en mooie rondingen waardoor je de koppelingen beter kan bevestigen.
Eens je de meerlagenbuis gekalibreerd hebt, is het tijd om het onderblok aan te sluiten op de meerlagenbuis. Is deze stap voltooid? Aangezien de meeste radiatoren een stijgbuis in de radiator hebben, is het niet nodig om deze nog manueel te installeren. De radiatorkraan of thermostatische kraan moet wel nog geïnstalleerd worden. Deze is vlot te installeren en hoef je enkel op de voorziene plek vast te draaien. Zowel radiatorkranen als de voorziene aansluiting voor de kraan zijn beide voorzien van een schroefdraad voor een vlotte en simpele montage. Belangrijk hierbij is wel dat je de thermostatische kraan op standje vijf zet voor je ze vast draait. Monteer aan de andere kant van de radiator een radiatorstop of blindstop. Aangezien je sommige radiatoren langs twee kanten kan aansluiten, wil dit zeggen dat er bijvoorbeeld bij een rechtse aansluiting links nog een opening kan zijn. Dit kan je afwerken met een blindstop. Vervolgens monteer je bovenaan de radiator de ontluchter. En voilà, je radiator is klaar voor gebruik. Volg je dit handig stappenplan dan kan je zelf makkelijk en correct een radiator aansluiten of installeren. Zo heb je zelf 100% controle over de kozen materialen en bespaar je op installatiekosten van een vakman.
Heb je na het lezen van dit artikel nog vragen over het kopen of aansluiten van een radiator? Ophalen mogelijk binnen openingstijden. Bezorgkosten: lichte pakketten € 9,95, zware pakketten € 65,00. VAKANTIESLUITING: van 19 tot en met 30 juli 2026 zijn wij gesloten ivm vakantie. Bestellingen die in deze tijd worden geplaatst zullen wij zo snel als mogelijk vanaf 31 juli uitleveren. Let op: Veel (niet alle) van onze voorraadproducten zijn afkomstig uit partijen die wij opkopen. Alle artikelen zijn nieuw, onbeschadigd en compleet. Eventuele schade of andere afwijking die tijdens onze fysieke controle is vastgesteld, wordt duidelijk vermeld in de productomschrijving en met gedetailleerde foto’s weergegeven. Het Wiesbaden radiator onderblok recht in chroom is de ideale oplossing voor radiatoren met een middenaansluiting. Door het rechte model is de montage overzichtelijk en strak, perfect voor badkamers, toiletruimtes of andere ruimtes waar afwerking telt. Om de beste ervaringen te bieden, gebruiken we technologieën zoals cookies om apparaatinformatie op te slaan en/of te openen. Door toestemming te geven voor deze technologieën kunnen we gegevens verwerken, zoals surfgedrag of unieke ID’s op deze site. The technical storage or access that is used exclusively for anonymous statistical purposes.
Wie installiert man einen Heizkörper Quadrus Slim One mit eingebauter Elektroheizpatrone?
Belangrijkste onderdelen uit de set
- Riko thermostatisch 3/4 onderblok haaks-rechts geborsteld staal
- Riko adaptor eurokonus/knel 15 mm geborsteld staal
- Riko luxe adaptor 16x2,0 Eurok. geborsteld staal
- Riko luxe thermostaatknop M-30 geborsteld staal
- Klemrozet Wit Rond 16 mm
- Klemrozet Wit Rond 15 mm
- Riko adaptor 3/4 x1/2 midden-onder aansl.
Voordelen van het Wiesbaden onderblok recht in chroom
Het Wiesbaden radiator onderblok recht in chroom is de ideale oplossing voor radiatoren met een middenaansluiting. Door het rechte model is de montage overzichtelijk en strak, perfect voor badkamers, toiletruimtes of andere ruimtes waar afwerking telt.
