Een nieuwe radiator aansluiten doe je waarschijnlijk niet elk jaar. Grote kans dus dat je niet weet waar je moet beginnen. Daarom hebben wij een stappenplan geschreven om je op weg te helpen naar de perfecte nieuwe radiator voor in jouw huis. Van het kiezen van de juiste radiator tot het plaatsen van die nieuwe radiator.
Waarom de juiste radiator kiezen bepaalt de warmtecoach
Het installeren van een radiator begint bij het kiezen van de juiste nieuwe radiator. Radiatoren verschillen in de hoeveelheid warmte die ze afgeven. Hoe meer vermogen (of capaciteit) de radiator heeft, hoe groter de warmteafgifte. Hoeveel vermogen jouw radiator nodig heeft, is afhankelijk van de ruimte waarin je de radiator gaat plaatsen. Hoe groter de ruimte, hoe meer vermogen je nodig hebt. Ook de gewenste temperatuur in die ruimte is van belang: in de badkamer geven we bijvoorbeeld vaak de voorkeur aan een hogere temperatuur dan in onze slaapkamer. Het is verstandig goed te berekenen welk vermogen je minimaal nodig hebt. Zo voorkom je koude ruimtes en te hoge stookkosten.
Voorbereiding en afkoppelen van de oude radiator
Trek de stekker bij de ketel uit het stopcontact om de CV-installatie uit te schakelen. Draai alle radiatorkranen open van alle radiatoren die hoger en gelijk hangen aan de radiator die je los wil koppelen. Als de radiator die je los wilt koppelen zich op de laagste verdieping van het huis bevindt, monteer je een vulslang op de vul- en aftapkraan. Vervolgens draai je deze aftapkraan open. Draai met een ontluchtingssleutel de aftapkraan open en laat het water uit de installatie stromen. Draai de aftapper open van de radiator die je wilt vervangen. Draai met een sleutel de aan- en afvoerleidingen en de kraan van de radiator los. Schroef de beugels los en vang het eventuele restwater op. Let op: dit water kan vuil en zwart zijn. Als de oude radiator van de muur is, kun je het nieuwe model plaatsen!
Plan van aanpak en montagemarkeringen
Voor het aansluiten van een nieuwe radiator heb je een aansluitset of aansluitblok nodig. De radiator moet altijd op de koudste plek in de badkamer hangen. Houd aan de boven- en onderzijde van de radiator ten minste 10 cm vrij. Zorg er ook voor dat de radiator minimaal 5 cm vrij van de wand hangt. Wanneer een verwarmingspijp door een muur heen moet zorg er dan voor dat het gat wat ruimer is dan de grootte van de pijp. Een radiator wordt aangesloten op de wateraanvoer. Deze aanvoer kan op verschillende plekken in de badkamer zitten en is bepalend voor welke aansluiting je radiator nodig heeft. De meest gangbare aansluitingen zijn links/rechts/onder en midden/onder. Dit geeft aan waar het water de radiator binnenkomt en weer naar buiten gaat. Je hebt daarbij keuze uit een haaks of recht model. Als de aanvoer uit de muur komt, heb je een haaks model nodig. Als de wateraanvoer uit de vloer komt, is er een recht aansluitblok nodig. In oudere huizen komt de afvoer soms uit het plafond, waardoor de radiator niet goed opwarmt. Warme lucht stijgt op, dus met een afvoer uit het plafond warmen alleen de bovenste buizen van de radiator op. Met een afvoer uit het plafond heb je daarom een stromingsbuis nodig. Dit is een soort pin die je in de meest linkse of rechtse buis van de radiator plaatst. De stromingsbuis dwingt het water naar beneden te gaan, zodat het niet direct opstijgt en dus wel de hele radiator verwarmt.

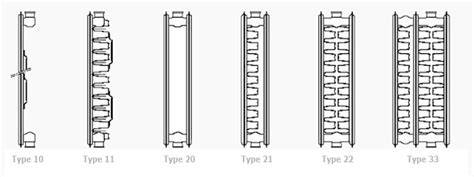

Aansluitingen en type radiatoren
Is jouw nieuwe radiator hetzelfde type als de oude? Dan kunnen de aansluitingen van de oude radiator worden overgezet naar het nieuwe exemplaar. In dat geval kun je dus ook de oude bevestiging gebruiken. Bij een ander type radiator moeten nieuwe beugels op de muur gemonteerd worden, met pluggen en zware schroeven. Bevestig de radiator-beugels waterpas aan de muur. Zorg ervoor dat er aan de boven en onderzijde van de radiator ten minste 10 cm vrije ruimte is. De radiator moet ook minimaal 5 cm vrij van de wand hangen. Bevestig het ontluchtingskraantje en het aftapkraantje. LET OP: De aanvoer (het hoogste punt) en de afvoer (het laagste punt) moeten de langst mogelijke weg door de radiator afleggen. Dat wil zeggen dat je bijvoorbeeld links boven de aanvoer bevestigt en rechts onder de afvoer. Bevestig de kraan of thermostaatkraan en de afvoerverbinding op de radiator. Zorg dat je een aftakking van de ringleiding naar de radiator maakt. Neem de kortste weg naar de radiator, met zo min mogelijk bochten. En bevestig deze leiding met beugels aan de muur. De afstand tussen de beugels mag maximaal 1,2 meter zijn. Om bochten naar de radiator te maken, is een buigtang vereist. Deze kun je meestal wel ergens huren. Om de leidingen in te korten is een pijpensnijder nodig. Dan ben je ervan verzekerd dat de pijp recht is ingekort. Bevestig de aanvoer en afvoer/retour aan de verwarming met behulp van knelfittingen. Plaats de moer en de knelring over de leiding.
Vullen, ontluchten en controleren
Wanneer alles correct is aangesloten, kun je het systeem met water vullen. Het wordt aangeraden het bijvullen of afvullen te doen met zijn tweeën. Draai de radiatorkranen open en sluit de ontluchters. Zet druk op de leidingen. Op de manometer kun je de druk bijhouden. Vul de installatie tot circa 1.7 bar en draai vervolgens alle kranen weer dicht. Ontlucht de radiator die zich op het hoogste punt in huis bevindt. Draai de ontluchter open totdat er water uitkomt en sluit hem daarna weer. Controleer de druk. Is deze te laag? Vul de druk dan weer bij tot circa 1.7 bar. Herhaal deze stap totdat de radiatoren geen borrelend geluid meer maken. Controleer nog eens of de drukmeter van de ketel een druk van 1,5 tot 2 bar aangeeft.
Welke radiator past bij jouw situatie?
Bij de aanschaf van een radiator komt veel kijken. Naast de visuele aspecten als kleur, vorm en mogelijke accessoires is het vooral van belang te kijken naar de functionaliteit. Voor een bijverwarming kunt u bijvoorbeeld kiezen voor elektrische verwarming, maar voor plaatsing onder ramen is het verstandig een niet te hoge radiator te nemen. Het aansluiten van een radiator, ook wel verwarming genoemd, hoeft niet zo moeilijk te zijn. Maar er zijn diverse soorten radiatoren en deze hebben vaak een bijbehorende manier om aangesloten te worden. Een horizontale compact radiator is een compact radiator (zoals op onderstaande afbeelding), en heeft vier aansluitingen aan de zijkant. Je kunt links of rechtsboven de radiatorkraan monteren, en links of rechtsonder het voetventiel. Op het voetventiel komt de retourleiding. Is jouw radiator langer dan 2 meter? Dan adviseren we je om de radiator kruislings aan te sluiten, anders wordt deze niet in zijn geheel warm. Komen de leidingen uit de vloer of uit de wand onder de radiator? Dan heb je als het goed is een ventielradiator. Kies je ervoor om de radiator aan de onderkant aan te sluiten? Dan moeten de leidingen 50mm uit elkaar gemonteerd worden. In dit geval komt een aansluitset van pas. Deze set bestaat uit een h-blok en een radiatorknop. Komen de leidingen voor je verwarming haaks of recht uit de muur of vloer, dan is een verticale radiator met middenaansluiting het beste product voor je. Verticale radiatoren zijn er in diverse varianten. In de meeste gevallen sluit je de verticale radiator zonder middenaansluiting aan de onderkant aan. Dit doe je met een radiatorkraan en een voetventiel. Wil je de verticale radiator aan de bovenkant aansluiten? Controleer dan eerst of dit mogelijk is met de radiator die je hebt, anders dan moet je een stromingsbuis plaatsen om het hete water eerst aan de onderkant van de radiator te brengen. Een convector verwarming is een ander type radiator. Een paneelradiator, zoals de horizontale en verticale verwarming, bestaat uit één compleet onderdeel. Een convector heeft als basis een verwarmingselement met allemaal kleine lamellen, waar een losse omkasting omheen gaat. Een convectorradiator wordt aan de onderkant aangesloten met een aansluitset. Een convectorput verwarming heb je vast wel eens gezien. Dit zijn verwarmingselementen die in de vloer zijn geplaatst met een rooster erover. Hier komt warme lucht doorheen. Het aansluiten van een convectorput verwarming is niet simpel. De aanvoer en retourleiding van de cv-ketel moeten onder de vloer uitkomen. Tip: Je kunt het best de leidingen zo hoog mogelijk aansluiten, zodat er geen hoogstaand grondwater in de convectorput komt te staan. Een plintverwarmer is een kleine radiator met een ventilator erachter die mechanisch de lucht in beweging brengt. Hierdoor kan uit een kleine unit al veel vermogen worden gegenereerd. Een plintverwarmer dient te worden ingebouwd in een plint. Meestal is dit de plint van een keuken. Je dient een gat te zagen in deze plint. Vervolgens kan je de stekker die de ventilator aandrijft in het stopcontact te doen.
Praktische installatiehulp en waarschuwingen
- Planning: Begin met het plannen van de installatie. Bepaal waar de radiator moet komen en zorg ervoor dat er voldoende ruimte is om hem veilig te monteren. Idealiter plaats je de radiator tegen een buitenmuur, bij voorkeur onder een raam.
- Voorbereiding: Schakel de cv-installatie uit en tap het water uit het systeem. Bij een elektrische radiator hoef je alleen de stroom uit te schakelen. Zorg ervoor dat je alle benodigde gereedschappen en materialen, zoals een boormachine, waterpas en teflontape, klaar hebt liggen.
- Radiatorbeugels bevestigen: Markeer met behulp van een waterpas de juiste plaats voor de radiatorbeugels. Boor gaten in de muur op de gemarkeerde plekken en bevestig de beugels stevig met pluggen en schroeven. Controleer nogmaals of de beugels waterpas zijn voordat je verder gaat.
- Aansluiten op het systeem: Voor een watergedragen radiator sluit je de aanvoer- en retourleidingen aan. Gebruik teflontape om de koppelingen waterdicht te maken en zorg ervoor dat de thermostaatkraan correct is geïnstalleerd. Bij een elektrische radiator is het belangrijk om de bedrading correct aan te sluiten. Raadpleeg de handleiding van de radiator voor specifieke instructies. Als je twijfelt over de elektrische aansluiting, schakel dan een erkende elektricien in.
- Systeem vullen en ontluchten: Bij watergedragen radiatoren vul je het cv-systeem opnieuw met water. Controleer de druk van het systeem, die doorgaans tussen de 1 en 2 bar moet liggen. Laat de lucht ontsnappen totdat er een constante stroom water zonder luchtbellen uitkomt. Elektrische radiatoren hebben geen ontluchting nodig, maar het is wel belangrijk om te controleren of alle aansluitingen stevig vastzitten en of de radiator correct functioneert voordat je deze inschakelt.
- Testen en afronden: Na het vullen of aansluiten van het systeem zet je de verwarming aan. Controleer of de radiator gelijkmatig opwarmt en let op eventuele lekkages bij de aansluitingen. Werk de installatie netjes af door eventuele kabels of leidingen weg te werken.
Extra inzichten en tips
Een badkamer radiator monteren is goed zelf te doen als je netjes werkt en vooraf controleert of de aansluiting van de nieuwe radiator past bij je bestaande situatie. De grootste winst zit meestal in een goede voorbereiding: juiste plek bepalen, passende radiator aansluitsets kiezen en het cv-systeem correct aftappen en opnieuw vullen. Controleer eerst of je een cv-badkamerradiator gaat monteren of kiest voor een van de elektrische badkamer radiatoren. De werkwijze is namelijk anders. Bij een cv-radiator let je vooral op de aansluiting, de positie van aanvoer en retour en de juiste kraan of aansluitset. De beste plek is een plaats waar de radiator praktisch is in gebruik en de warmte goed de ruimte in kan. In veel badkamers hangt een radiator op een vrije wand of op een plek waar handdoeken makkelijk bereikbaar zijn. Let bij het ophangen op voldoende ruimte rondom de radiator. Zo kan de warmte goed circuleren en kun je de radiator later ook makkelijker ontluchten of onderhouden.
Ja, dat kan. Als aanvoer en retour niet goed zijn aangesloten of als de verkeerde aansluitmethode wordt gebruikt, kan de radiator minder goed opwarmen of niet goed ontluchten. Niet altijd. Dat verschilt per model. Sommige handdoekradiatoren hebben een middenaansluiting onderaan, andere een zij-aansluiting links of rechts. Dat hangt af van de situatie, maar het is geen kernonderdeel van de montage. Bij een radiator tegen een slecht geïsoleerde buitenmuur kan radiatorfolie helpen om warmteverlies richting de muur te beperken. Ben je nog bezig met de keuze van een passend model? Dan is het slim om niet alleen naar het design te kijken, maar ook naar het type aansluiting en de beschikbare ruimte in je badkamer. Bepaal vooraf het juiste wattage met vermogen van je badkamer radiator berekenen.
Uitleg over een mengverdeler van de vloerverwarming..
Perfecte radiator gevonden? Op naar de installatie! Heb je de juiste radiator voor jouw ruimte gekozen? Dan is het tijd om te beginnen met de installatie. Hier is een overzicht van de belangrijkste stappen: Planning, Voorbereiding, Radiatorbeugels bevestigen, Aansluiten op het systeem, Systeem vullen en ontluchten, Testen en afronden. Het plaatsen en installeren van een radiator kan vaak zelf worden gedaan, maar bij twijfel of ingewikkelde situaties is het verstandig om een professional in te schakelen. Denk bijvoorbeeld aan het aanpassen van leidingen of het installeren van elektrische bedrading. Bij Radiator-Outlet staan we voor je klaar met deskundig advies en hulp bij het kiezen en installeren van jouw radiator. Onze uitgebreide selectie en jarenlange ervaring maken het vinden van de perfecte radiator eenvoudig. Heb je vragen of wil je meer weten?
Indicators en reguliere aandachtspunten
- De wand moet het gewicht van de radiator volledig kunnen dragen, ook wanneer deze gevuld is.
- De wandbeugels moeten waterpas bevestigd worden; de afstand tussen beugels mag maximaal 1,2 meter zijn.
- Vul het systeem tot de juiste druk en ontlucht systematisch alle radiatoren.
