Bij het installeren of vervangen van radiatoren hoor je het vaak: gebruik een voetventiel. Maar wat is een voetventiel precies, en waarom is het zo belangrijk voor het goed functioneren van je verwarming? Wij vertellen je graag alles over de voordelen van een voetventiel bij de aansluiting van radiatoren - van een nettere afwerking tot een beter rendement en meer controle over je verwarmingssysteem.

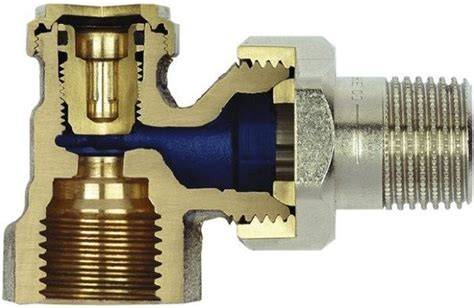

Wat is een voetventiel bij een radiator?
Een voetventiel is een regelbaar afsluitventiel dat aan de onderzijde van de radiator wordt geplaatst, direct aan de retourleiding van het verwarmingswater. Waar de thermostaatkraan de toevoer van warm water regelt, zorgt het voetventiel ervoor dat de hoeveelheid water die de radiator verlaat kan worden ingesteld.
Met andere woorden, het voetventiel maakt het, samen met de radiatorkraan, mogelijk om de doorstroming van het verwarmingswater per radiator (het debiet) nauwkeurig te regelen. Bij dit zogenaamde waterzijdig inregelen wordt de in- (radiatorkraan) en uitstroom (voetventiel) van warm water door de radiator nauwkeurig ingesteld wat ervoor zorgt dat iedere radiator de juiste hoeveelheid warm water krijgt. Het doel van waterzijdig inregelen is het optimaliseren van de verdeling van het warme water tussen alle radiatoren in de woning zodat deze allemaal even warm worden en het systeem optimaal rendeert.
Bij moderne radiatoren met radiatorkranen met automatische debietregeling vervalt deze specifieke functie van het voetventiel grotendeels, aangezien de kraan dit overneemt. De waterzijdige inregeling vindt dan geheel plaats in de radiatorkraan die er volautomatisch voor zorgt dat alle radiatoren in huis evenveel warm water ontvangen.
Voetventiel geïntegreerd in onderblok
Bij een middenonder of zij-onder aansluiting komen de aanvoer en retour parallel aan elkaar (vaak op 50 mm hartafstand) in de radiator. In plaats van met een losse radiatorkraan en voetventiel te werken, kies je dan vaak voor een zogenoemde H- of zij-onderblok. Hierbij zijn de radiatorkraan en voetventiel samengevoegd in een enkel product. Dit maakt de installatie nog eenvoudiger en ziet er daarnaast een stuk strakker uit.
De voordelen van een voetventiel bij je radiator
- Eenvoudig onderhoud en afsluiten van radiatoren: met een voetventiel kun je een radiator eenvoudig afsluiten zonder het hele verwarmingssysteem leeg te laten lopen. Je draait simpelweg het voetventiel dicht, waardoor er geen water meer door die radiator stroomt. Nu draai je de thermostaatkraan ook dicht en kun je in principe jouw radiator ontkoppelen zonder het gehele systeem leeg te laten lopen. Dit bespaart tijd en voorkomt onnodig werk.
- Strakkere en nettere afwerking: een voetventiel zorgt voor een strakke uitstraling, vooral bij moderne radiatoren waar leidingen netjes vanuit de vloer of wand worden aangesloten.
- Waterzijdig inregelen: indien je geen radiatorkranen met automatische debietregeling hebt, kun je met behulp van een voetventiel jouw systeem waterzijdig inregelen. Dit verhoogt comfort en efficiëntie doordat alle radiatoren ongeveer dezelfde warmtetoevoer krijgen.
Samengevat draagt een goed afgesteld voetventiel bij aan balans, comfort en efficiëntie van het verwarmingssysteem. Het is een essentieel onderdeel om warmteverdeling tussen radiatoren te optimaliseren, zeker in oudere woningen waar de verwarming ongelijkmatig opwarmt.
Aandachtspunten bij installatie en onderhoud
- Voetventielen zijn verkrijgbaar in verschillende maten en uitvoeringen; kies de juiste voor jouw systeem. Het is vaak handig om te weten dat het voetventiel zich op de afvoerleiding onder de radiator bevindt.
- Om een radiator af te koppelen voor onderhoud of vervanging, moet het voetventiel dichtgedraaid worden samen met de radiatorkraan. Haal het kapje van het ventiel weg en draai het ventiel met de juiste maat sleutel of schroevendraaier dicht.
- Forceer een voetventiel nooit. Als het ventiel vastzit door lange stilstand, gebruik een druppel kruipolie en laat het even intrekken.
- Bij oudere radiatoren ontbreekt soms een voetventiel en is een aftapstuk nodig om te kunnen aftappen. Controleer daarom vooraf wat jouw installatie vereist.
Waterzijdig inregelen en varianten
Er bestaan drie methoden om de juiste instellingen te bepalen van iedere afzonderlijke radiator: de temperatuurmethode, de vóórinstelmethode en de ultrasoonmethode. De temperatuurmethode is de eenvoudigste en kan door een handige doe-het-zelver worden uitgevoerd met een infraroodthermometer. Draai alle radiatoren volledig open, laat de ketel een tijd stoken, meet vervolgens de aanvoer- en retourtemperaturen bij alle radiatoren. Pas het voetventiel aan totdat het temperatuurverschil klopt. De andere twee methoden zijn nauwkeuriger, maar ook complexer en tijdrovender.
Vloerverwarmingssystemen gebruiken ook voetventielen, meestal in verdelers, om de temperatuur per kamer fijn af te stellen. Een goed ontworpen en geïnstalleerd voetventiel beperkt warmteverlies en draagt bij aan optimale energie-efficiëntie. In vloerverwarming wordt zo’n ventiel vaak gebruikt om de stroming per circuit te regelen.
Veelgebruikte termen en varianten
- Onderblok als synoniem voor voetventiel.
- 1-pijpsblok en 2-pijpsblok: typen onderblokken waarbij ventiel en kraan in een compact blok worden gecombineerd of apart gemonteerd.
- Kogelkraan met open/dicht-stand als eenvoudige variant.
- H- of zij-onderblok: combinatie van radiatorkraan en voetventiel in één product.
Bij centrale verwarmingsketels bevinden voetventielen zich doorgaans in het retourstuk van de installatie. Het is belangrijk om onderscheid te maken tussen voetventielen en andere aansluitingen zoals aftapdoppen en aftapstukken, aangezien deze soms door elkaar worden gehaald. Een voetventiel is een essentieel onderdeel tussen de afvoerleiding en de thermostaatkraan die de waterstroom regelt.
Praktische tips voor onderhoud en installatie
- Zet de cv uit en open alle radiatorkranen eerst volledig om daarna de radiatoren los te koppelen.
- Verwijder het kapje op het voetventiel en draai het ventiel met de juiste sleutel of schroevendraaier dicht. Let op het aantal slagen voordat het ventiel volledig dicht is.
- Controleer de temperatuurverhouding tussen aanvoer en retour na elke aanpassing en pas zo nodig stapsgewijs aan.
- Heeft een radiator nog steeds de verkeerde temperatuurverdeling? Controleer andere radiatoren en de totale systeembalans; soms lucht in de leiding of een pompefficiëntieprobleem is de oorzaak.
Inregelen van een radiator met voetventiel
Samenvatting
Een voetventiel is een betrouwbaar en veelzijdig onderdeel van verwarmingssystemen. Het regelt de waterstroom door een radiator, maakt onderhoud makkelijker en draagt bij aan een nette afwerking en een betere warmteverdeling. Met de juiste afstelling en eventueel waterzijdig inregelen kan het systeem efficiënter en comfortabeler werken, zeker wanneer radiatoren verschillende temperaturen geven of wanneer er gewerkt wordt aan vloerverwarming.
