Riolering vormt een essentieel onderdeel van een goed functionerend afvoersysteem in huizen en stedelijke gebieden.
Hoe werkt riolering dan? In een typisch rioleringssysteem zijn er twee belangrijke componenten: de hoofdleidingen en de aansluitingen.
Wat is riolering en waarom is het belangrijk?
Riolering zorgt dus voor het efficiënt afvoeren en verwerken van gebruikt water, waardoor steden en huizen schoon en gezond blijven.
Een goed functionerend rioolsysteem is essentieel voor het afvoeren van zowel vervuild water als regenwater.
Afschot en ontwerpprincipes voor riolering
Volgens NEN 3215 moet het afschot van liggende verzamelleidingen voor afvalwaterrioleringen tussen 5 mm/m en 20 mm/m liggen.
Een te groot afschot is niet gunstig, omdat daardoor te grote stroomsnelheden kunnen optreden.
Een te klein afschot heeft mogelijk tot gevolg dat er vuil neerslaat in de leiding en er op de duur verstoppingen ontstaan.
De kans op verstopping wordt nog groter als er veel bochten in de verzamelleiding zijn opgenomen.
Daarom stelt NTR 3216 eisen aan de maximum lengte en het maximale aantal bochten.
Bijvoorbeeld voor de afvoer van een toilet mag de totale lengte van de verzamelleiding incl. toestelleiding niet meer zijn dan 8 meter met een maximale richtingsverandering van 135° (dus niet meer dan 3 bochten 45°).
In praktijk adviseer ik zo veel mogelijk een afschot van 10mm/m aan te houden.
Dit is gemakkelijk te onthouden en te controleren en het geeft enige marge ten opzichte van het minimum-afschot.
Bij liggende leidingen van keukens is het gebruikelijk deze een afschot van 20 mm/m te geven om zo veel mogelijk te voorkomen dat vet neerslaat op de binnenkant van de buis.
Probeer daarbij elke richtingsverandering te vermijden.
Ik zie helaas te veel ontwerpen met te veel bochten omdat de neiging bestaat rioleringen rechthoekig te tekenen (evenwijdig aan de muren van het gebouw) in plaats een rechte lijn aan te houden tussen afvoer en standleiding.
Ontwerpen met 6 tot 8 bochten 45° zijn helaas geen zeldzaamheid.
Riolering en diepteligging
Hoe diep riolering moet liggen is afhankelijk van verschillende factoren, zoals stedelijke planning, bodemgesteldheid en klimatologische omstandigheden.
Over het algemeen worden hoofdleidingen diep begraven, vaak op een diepte van één tot twee meter.
Deze diepte helpt bij het handhaven van een constante temperatuur, wat de kans op bevriezing vermindert.
Moderne technologieën, zoals horizontaal gestuurde boringen, maken het mogelijk om riolering op minder diepe niveaus aan te leggen, wat voordelen biedt in termen van installatiekosten en verminderde overlast voor de omgeving.
Aansluitingen en onderdelen
In een typisch rioleringssysteem zijn er twee belangrijke componenten: de hoofdleidingen en de aansluitingen.
De hoofdleidingen vangen het afvalwater op van verschillende huizen en gebouwen en leiden dit naar een centraal punt zoals een waterzuiveringsinstallatie.
De aansluitingen zijn de pijpleidingen die individuele huizen verbinden met het hoofdriool.
Ze dragen het afvalwater van elk huis naar de hoofdleiding.
Reiniging, onderhoud en preventie
Regelmatig onderhoud, inclusief inspecties en reiniging, is van essentieel belang om verstoppingen te voorkomen, een optimale doorstroming te garanderen en de algehele efficiëntie van het rioleringssysteem te handhaven.
Het grondig onderzoeken van de bodemgesteldheid en het vaststellen van de optimale diepteligging voor het rioleringssysteem zijn cruciaal bij de aanleg.
Vervolgens worden de hoofdleidingen geïnstalleerd, waarbij gebruik wordt gemaakt van materialen zoals PVC, beton of HDPE, afhankelijk van de specifieke behoeften en duurzaamheidsdoelstellingen.
Vervolgens worden de aansluitingen naar individuele woningen aangelegd, waarbij rekening wordt gehouden met de optimale helling voor een natuurlijke stroming van afvalwater.
Moderne technieken kunnen worden toegepast om obstakels te vermijden en de overlast voor de omgeving te minimaliseren.
Het is van groot belang dat het volledige rioleringssysteem zorgvuldig wordt getest op lekken en juiste werking voordat het in gebruik wordt genomen.
Rioolonderhoud bestaat uit meer dan het schoonspuiten van leidingen. De gemeente ontvangt vervolgens een rapport over de technische staat van het netwerk.
Soorten riolering en systemen
Er zijn twee manieren waarop het afvalwater van de riolen wordt afgevoerd: Via vrije val en via mechanische riolering.
Vrije val riolering wordt toegepast wanneer het terrein vrij gelijkmatig is en er bij voorkeur veel woningen in een klein gebied staan zodat er een goede doorstroming is in het immers bijna-horizontale hoofdriool.
Ongeveer driekwart van alle riool-kilometers in Nederland omvat vrijval riolering.
Bij mechanische riolering is het eerste, korte deel vrije val tot de pompput. Vanuit de pompput wordt alleen vuil afvalwater via een persleiding onder druk afgevoerd naar de zuiveringsinstallatie.

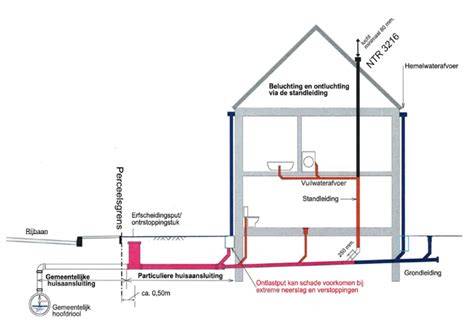

Een aantal begrippen bij vrijeval riolering (met dank aan de gemeente Molenwaard):
- Huisaansluiting: het privé-deel van de huisaansluiting.
- Gemeentelijk hoofdriool: het gedeelte van de riolering dat bij de gemeente in eigendom en beheer is.
- Ontstoppingsstuk: punt waar het particuliere deel overgaat naar het gemeentelijk deel van de huisaansluiting.
Bij mechanische riolering is dit niet aanwezig.
Wat mag niet in het riool en waarom
Om verstoppingen te voorkomen geldt: niet verontreinigen met keukenpapier, natte doekjes, maandverband, olie, frituurvet, medicijnen e.d.
Wanneer vetten en oliën niet gerecycled worden, kunnen ze via het restafval in de afvalverwerkingscentrale verbrand worden en energie leveren.
Ventilatie, rubbers en afdichting
Om rioollucht binnenshuis te vermijden worden afvoerbuizen voorzien van sifons en beluchters. De beluchter voorkomt dat de sifons worden leeggezogen bij bijvoorbeeld het doortrekken van een wc.
Het verhang van een afvoerleiding of een rioolstelsel is een relatief hoogteverschil, uitgedrukt in een percentage of in mm per m (0,5% is gelijk aan 5 mm/m).
Praktische aandachtspunten bij aanleg en onderhoud
De eerste stap omvat het grondig onderzoeken van de bodemgesteldheid en het vaststellen van de optimale diepteligging voor het rioleringssysteem.
De leidingen (van bijvoorbeeld toilet naar eigen deel rioolbuis en van gebouw naar hoofdriool) moeten van dun naar dik te lopen om verstoppingen te voorkomen.
Een vetvangputje of bezinkputje in een vloer kan helpen als vet of olie in de afvoer komt, zeker bij restaurants.
Bij hevige regenval kunnen noodmaatregelen zoals afkoppelen hemelwater van het rioolstelsel of bergbezinkbassins nodig zijn om overbelasting te voorkomen.
Door hevige regenval kan het riool wel eens vollopen, meestal in combinatie met verstoppingen of te smalle leidingen.
Verouderde of defecte rioolbuizen kunnen vaak hersteld worden door een soort kous tegen de binnenwand aan te brengen (rioolrenovatie).
Alternatieven en toekomstgerichte oplossingen
Een alternatief voor een riool kan IBA zijn, een Individuele Behandeling Afvalwater, bijvoorbeeld met een septictank en helofytenfilter.
Een andere optie is het hergebruiken van hemelwater, bijvoorbeeld voor tuin of toiletten, met een apart aanvoersysteem.
Thermische energie uit afvalwater (TEA, riothermie) is een vorm van groene energie.
Overzicht van bedrijfsspecifieke informatie
Rioolspot staat klaar om te helpen bij het beoordelen en vervangen van verouderde of beschadigde rioolleidingen.
Inspectie en planning omvatten een camera-inspectie om de staat van het riool te beoordelen en de exacte locatie van de schade te bepalen.
Bij een riolering vervangen worden diverse stappen uitgevoerd: opgraven, installeren van nieuwe leidingen en terugvullen.
Rioolreparaties en rioolrenovaties zijn minder ingrijpend dan volledige vervanging; relining is een voorbeeld van renovatietechniek.
Hoe werkt het rioolsysteem? Weg van Water
Belangrijke statistieken en praktijkvoorbeelden
In Nederland is ca. 130.000 km aan riolering aangelegd, met vrijwel 100% van woningen en bedrijven aangesloten.
Een goed functionerend systeem zorgt voor veilige afvoer van huishoudelijk afvalwater en hemelwater.
- Volg NEN-normen voor afschot en bochten bij ontwerp.
- Voorkom onnodige bochten en houd rechte lijnen tussen afvoer en standleiding.
- Implementeer adequate vetvang- en bezinkputten waar mogelijk.
- Plan regelmatige inspectie en reiniging van het netwerk.
- Overweeg duurzame opties zoals IBA of regenwaterhergebruik waar passend.
Praktische aanbevelingen voor installatie en onderhoud
De eerste stap is het grondig onderzoeken van de bodemgesteldheid en het vaststellen van de optimale diepteligging voor het rioleringssysteem.
Vervolgens worden de hoofdleidingen geïnstalleerd en daarna de aansluitingen naar individuele woningen, met de juiste helling voor natuurlijke stroming.
Het correct aanleggen van riolering vereist zorgvuldige planning en uitvoering om een efficiënt en duurzaam systeem te garanderen.
Verder is het noodzakelijk dat het volledige rioleringssysteem zorgvuldig wordt getest op lekken en juiste werking voordat het in gebruik wordt genomen.
