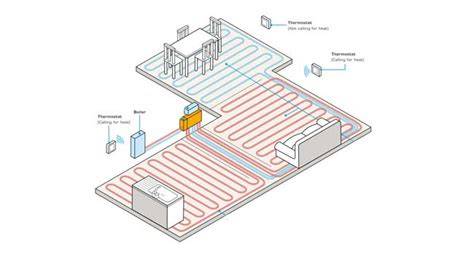

Een legplan voor vloerverwarming is een gedetailleerde tekening of schema dat aangeeft hoe en waar de verwarmingsbuizen of -matten in een ruimte worden geplaatst. Het doel van een legplan is om de warmte gelijkmatig te verdelen over de vloer en om ervoor te zorgen dat de installatie efficiënt en effectief werkt. De te verwarmen ruimte wordt opgedeeld in verschillende verwarmingszones, vooral bij grotere oppervlakken. Elke zone kan afzonderlijk worden geregeld voor een efficiënter energieverbruik. Het legplan geeft aan waar deze zones zich bevinden en op welke groep van de verdeler deze wordt aangesloten. Het legplan en de warmteverliesberekening zijn beide onmisbaar om tot een perfect resultaat te komen.
Wat is een legplan en waarom heb je het nodig?
Een legplan kan worden aangevraagd d.m.v. het aanleveren van een DWG-tekening.
Een legplan helpt je om de vloerverwarming zo efficiënt mogelijk te leggen en zodat deze na het leggen ook optimaal functioneert.
Een legplan geeft aan waar de zones zich bevinden en op welke groep van de verdeler ze worden aangesloten.
Het legplan en de warmteverliesberekening zijn beide onmisbaar om tot een perfect resultaat te komen.
Legpatronen: welke optie past bij jouw ruimte?
Er bestaan verschillende legpatronen die bepalen hoe de buizen door de vloer lopen. Een patroon heeft invloed op de warmteverdeling en het gemak van leggen. Hieronder staan de meest gebruikte patronen en hun voor- en nadelen:
- Slakkenhuispatroon (spiraalvorm door de ruimte):
Voordelen: gelijkmatige warmteverspreiding; energiebesparend en comfortabel.
Nadelen: niet altijd mogelijk afhankelijk van ruimte en obstakels.
- Meanderpatroon (slingerende lijnen door de kamer):
Voordelen: geschikt voor grotere oppervlaktes zoals bedrijfsgebouwen; eenvoudiger aan te leggen in brede ruimtes.
Nadelen: kan minder homogeen zijn dan een optimaal patroon in complexe vormen.
- Dubbel meanderpatroon (versterkte meander op meerdere richtingen):
Voordelen: betere warmteverdeling in complexe ruimtes; geschikt voor ingewikkelde lay-outs.
Nadelen: meer buislengte en complexe installatie.
Wil je gelijkmatige warmteverdeling en een eenvoudig patroon? Dan is het slakkenhuispatroon het beste legpatroon. Voor grote bedrijfsruimtes of ruimtes met lange afstanden kan het meander- of dubbel meanderpatroon handiger zijn. Wil je een op maat gemaakt legplan? Neem dan contact op voor vrijblijvend advies!
Soorten vloerverwarming en bijbehorende legplannen
Er zijn twee hoofdtypes: warm water vloerverwarming en elektrische vloerverwarming. Elektrische vloerverwarming wordt vaak toegepast als bijverwarming in de badkamer en is relatief eenvoudig te installeren, terwijl warm water systemen in grotere ruimtes en bestaande constructies beter tot hun recht komen met een doordacht legplan. Hieronder volgt een overzicht van legmanieren per type:
- Elektrische vloerverwarming:
- Meet de ruimte muur tot muur en bepaal de mattenbreedte (minimaal af te leiden op basis van maten).
- Maak een overzichtelijke tekening van de ruimte en bepaal waar de thermostaat en sensor komen.
- Verbind twee draden per mat met de thermostaat en leg de draden naar de connectiebox.
- Leg de matten plat, zonder knakken, met voldoende ruimte voor aan- en afvoerdraden.
- Traditionele (watergedragen) vloerverwarming:
- Met noppenplaten of draadmat systemen kun je de buizen leggen volgens het gekozen patroon.
- Bij bestaande woningen kunnen freesfouten of sleuven nodig zijn voor het leggen van buizen.
- Verdeel de buizen zo dat de warmte homogeen verdwijnt en creëer zones die op de verdeler zijn aangesloten.
Een legplan voor watergedragen vloerverwarming kan worden gemaakt op basis van een definitieve bouwtekening en locatie van de verdeler. Een legplan kan ook als dwgz, PDF, PNG of JPEG aangeleverd worden, zodat installateurs een nauwkeurig pad hebben voor de buizen en aansluitingen. Een gratis legplan kan eenmalig worden aangevraagd bij geplaatste bestellingen of na akkoord op een offerte.
Praktische stappen om zelf een legplan te maken
Meet de ruimte zorgvuldig en teken deze op schaal. Bepaal waar de verdeler en de thermostaat komen.
Bepaal het legpatroon (slakkenhuis, meander, of dubbel meander) afhankelijk van ruimte en gewenste comfort.
Voor elektrische vloerverwarming: bereken het aantal matten op basis van de ruimte en de matbreedte; houd rekening met twee draden per mat naar de thermostaat.
Voor watergedragen systemen: kies het patroon en bereken buislengte, buisafstand en warmteverlies. Leg een gootje voor de draden om hoogteverschil te voorkomen.
Maak een overzicht van alle verbindingen naar de verdeler en de sensordracht naar de thermostaat. Verbind alle draden volgens de beschrijving in de installatiehandleiding.
Technische overwegingen en tips
Zorg voor voldoende hoogtevrije ruimte rond leidingen en matten om knikken te voorkomen.
Houd rekening met het combineren van verschillende systemen (vloerverwarming en radiatoren) en stel de aanvoer temperatuur af op basis van behoefte aan comfort en efficiëntie.
Bij systemen met verdelers: stel de maximale aanvoer temperatuur in overeenstemming met de comfortwensen van de ruimte. Gebruik een thermostaat als regelaar voor de waterstroom door de vloer.
Laat het legplan controleren door een deskundige als je twijfelt over de juiste buisafstand en patroonkeuze. Een op maat gemaakt legplan verhoogt de kans op een efficiënt systeem en comfort.
Extra hulpmiddelen en services
Wij bieden ondersteuning bij het tekenen van een legplan en berekeningen, met de optie voor een op maat gemaakt legplan door onze specialisten.
Een legplan kan worden opgesteld op basis van een digitale plattegrond in AutoCAD, PDF, PNG of JPEG.
Gratis legplan aanvragen is mogelijk bij plaatsen van bestellingen of na offerteacceptatie. Neem contact op voor vrijblijvend advies of showroombezoek om zelf te ervaren hoe vloerverwarming gelegd wordt.
Veelgestelde vragen in de praktijk
Het proces begint vaak met een legplan en een warmteverliesberekening, gevolgd door het kiezen van het juiste legpatroon en materiaal. Voor kleinere ruimtes kan een elektrisch systeem voldoende zijn, terwijl voor grotere ruimtes een traditioneel watergedragen systeem passender is. De installatie vereist nauwkeurigheid bij het leggen van buizen en matten, en aandacht voor de werking van de verdeler en thermostaat.
Wat is een legplan en wat voegt dit toe aan jouw project?
Voordelen van een goed doordacht legplan
Gelijkmatige warmteverdeling over de vloer.
Energie-efficiëntie door zones en gerichte regeling per groep op de verdeler.
Voorkomt hoogteverschillen en knikken in buizen of matten tijdens de installatie.
Helpt bij het voorkomen van te hoge verwarmingsstanden en onnodige verliezen bij bestaande ruimtes.
Concreet: wat heb je nodig om aan de slag te gaan?
Ruimteplattegrond(en) of bouwtekening met vaste objecten en de verdelerpositie.
Keuze van legpatroon op basis van ruimte en gewenste warmteverdeling.
Materialen voor het gekozen systeem (buizen, matten, noppenplaten, of draadmatten) en verbindingsonderdelen.
Thermostaat en sensorpositie; controleer de bedrading en verbindingsboxen volgens de handleiding.
