Een ruimte met een verbrandingstoestel moet een voorziening hebben voor de afvoer van rookgas en voor de toevoer van verbrandingslucht. Dat geldt voor iedere gebruiksfunctie behalve een bouwwerk geen gebouw zijnde. Het gaat hier om voorzieningen zoals rookgasafvoerkanalen of schoorstenen en luchtroosters of ventilatiekanalen. Als een verbrandingstoestel een aansluiting op een rookgasafvoerkanaal (schoorsteen) heeft, functioneert het veilig alleen als het daadwerkelijk op een schoorsteen is aangesloten. De regels staan in het Besluit bouwwerken leefomgeving (Bbl) en de norm NEN 2757-1.
Basisprincipes van afvoer en toevoer
De afvoer van rookgas moet voldoende capaciteit hebben om veilig functioneren te waarborgen en rookgassen moeten vanaf het verbrandingstoestel naar de uitmonding van de afvoer stromen zonder terugstromen. Het aansluitkanaal tussen toestel en rookkanaal maakt deel uit van de afvoervoorziening. De toevoervoorziening voor verbrandingslucht moet zorgen voor voldoende toevoer van lucht, afhankelijk van de belasting van de toestellen.
Vanaf 1 januari 2024 vervangt de Omgevingswet het Bouwbesluit 2012; de technische regels staan nu in het Besluit bouwwerken leefomgeving (Bbl). De eisen zelf zijn inhoudelijk niet veranderd: het rookkanaal moet dicht zijn, geen rookterugslag veroorzaken en de constructie van de woning mag er niet onveilig door worden. Elk rookkanaal krijgt een classificatie, bijvoorbeeld T600 N1 D V2 L50060 G50. Alle rookkanalen van Kachelconcurrent zijn T600 gecertificeerd.
Diameter en aansluiting op de kachel
De diameter van het rookkanaal wordt bepaald door de aansluiting op de kachel. Een kachel met aansluiting Ø150 vereist doorgaans een rookkanaal van Ø150 mm. Een hogere of lagere diameter is volgens fabrikanten niet zonder risico; verkleinen van een kanaal is meestal af te raden omdat dit de trek kan beperkt. Voor pelletkachels geldt vaak Ø80 mm, maar controleer de handleiding van de kachel.
Voor houtkachels geldt: een enkelwandige kachelpijp heeft vaak grotere afstand tot brandbare materialen en standaarddiameters van 80-150 mm, afhankelijk van het type en de installatie. Een pelletkachel heeft doorgaans een lagere rookgastemperatuur, maar de basisregels voor hoogte, afstand tot perceelgrens en uitmonding blijven gelijk.
Hoogte en uitgang van de rookgasafvoer

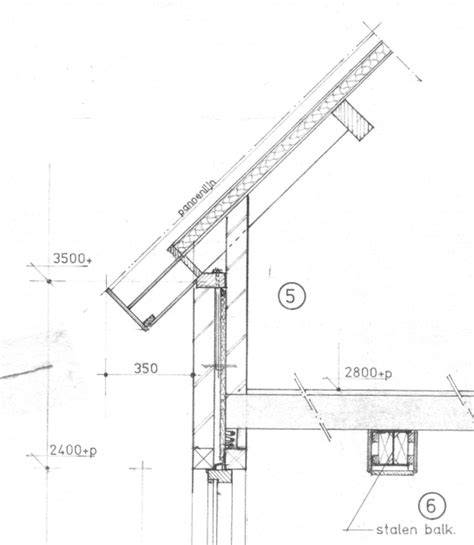

De uitmonding moet minimaal 1 meter boven het hoogste punt liggen binnen een straal van 3 meter. Op schuine daken meet de nok als hoogste punt; bij platte daken ligt de uitmonding doorgaans tussen 1 en 2 meter boven het dakvlak. De minimale afvoerhoogte is afhankelijk van dakhelling en de locatie ten opzichte van de nok. Bij bestaande gebouwen geldt NEN 8757; bij nieuwbouw NEN 2757-1. In veel gemeenten geldt dat een rookkanaal langs de gevel een vergunning vereist, en bij houtkachels is horizontale geveluitmonding vaak verboden.
Rookkanalen: enkelwandig, dubbelwandig en regels per type installatie

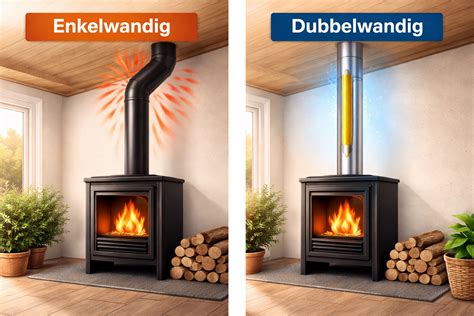

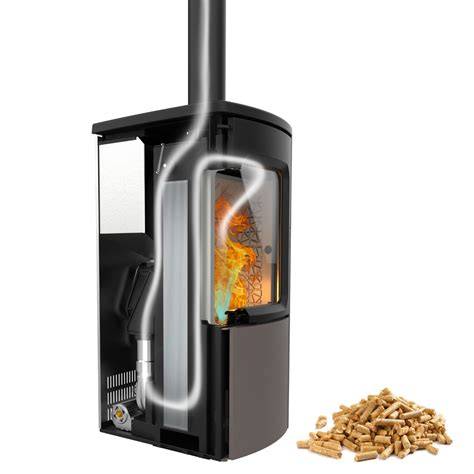

Enkelwandige pijpen verbinden de kachel en het rookkanaal en worden vaak binnenshuis toegepast. Dubbelwandige kanalen zijn geïsoleerd en worden gebruikt bij volledig nieuw rookkanaal, bijvoorbeeld door dak of langs gevel. Pelletkachels werken vaak met Ø80 mm, soms Ø100 mm, omdat de kachel met een ventilator werkt die rookgassen geforceerd afvoert; bij gaskachels is vaak een concentrisch kanaal nodig. Een flexibil rookkanaal wordt vooral gebruikt bij renovatie in een bestaande schoorsteen en mag nooit als vrij hangend kanaal dienen.
Veiligheid en plaatsingsregels
Geveldoorvoerd is technisch soms mogelijk maar vereist dakdoorvoer; puur horizontale geveluitmonding is niet toegestaan voor pelletkachels en vaak verboden voor houtkachels. De uitmonding mag niet direct onder of naast ramen, deuren, ventilatieopeningen of onder een dakoversteek geplaatst worden. Gebruik gecertificeerde RVS geïsoleerde pijpen of goedgekeurde concentrische afvoersystemen. Windterugslag voorkomen door een trekkap; bij een open vuur geldt extra aandacht voor brandbare materialen en afscherming met passende afstand.
Praktische aansluiting en keuzes
Ontwerp en installatie van rookkanaal-systemen vragen om een afweging tussen dakdoorvoer versus geveldoorvoer: dakdoorvoer biedt doorgaans betere trek en verdunning, geveldoorvoer kan goedkoper en eenvoudiger zijn maar vereist strikte naleving van regels en vaak een dakdoorvoer later alsnog. Kies voor rookgasafvoersystemen die voldoen aan EN 14471, EN 14471-klassificaties en relevante NEN-normen. NPR 3378-45 en NPR3378-46 geven praktische aanwijzingen voor installatie en Rogafa-beugeladvies beschrijven de veiligste bevestigingsprincipes.
Overzicht: diameterverandering van 80 naar 200 mm
- Verifieer de kachel- en rookkanaalspecificaties en houd de diameter gelijk aan de aansluiting op de kachel; verkleinen is meestal af te raden.
- Bij het vergroten van diameter moet de gehele afvoer worden meegenomen: aansluitkanalen, bochten en mogelijke extra installatiedelen.
- Concentrische systemen worden aanbevolen voor gaskachels; voor pellet- en houtkachels gelden specifieke regels over bochten en drift. Houd rekening met de maximale lengte en bochten volgens fabrikant en NPR 3378.
- Voor bestaande bouw geldt NEN 8757; bij nieuwbouw NEN 2757-1. Controleer de afstand tot perceelgrens en muren; 1 meter is wettelijk minimum en 7 cm afstand tot omkokering voor dubbelwandige kanalen is een richtwaarde, met 20 cm voor enkelwandig RVS en dikkwandig staal.
- Installatie door gecertificeerde installateurs blijft vereist onder de Gasketelwet en Wkb; bij vervanging van cv-ketel of HR-ketel moet rookgaskanaal mogelijk worden vervangen.
Concrete stappen bij vergroting van diameter
- Beoordeel kacheltype en benodigde diameter volgens fabrikant en NPR-richtlijnen.
- Overleg met gemeente over gevel- of dakdoorvoer en eventuele vergunningen.
- Kies voor een geschikt rookkanaalsysteem (RVS geïsoleerd, concentrisch waar nodig) en plan de montage met aandacht voor trekkracht en ventilatie.
- Laat de installatie controleren volgens EN 14471, NEN 2757-1 en NPR 3378 door een gecertificeerde installateur.
- Controleer of de uitmonding veilig boven het hoogste punt uitkomt en de afstand tot brandbare materialen voldoet aan de voorschriften.
Specifieke product- en marktverwijzingen
Dinak SW rookgasafvoer reductiestuk type 026, 150 naar 200 mm, roestvast staal 316L, temperatuurbestendig tot 600 °C. Geschikt voor het koppelen van verschillende diameters binnen SW-serie rookgasafvoersystemen. Let op: de fabrikant en leverancier adviseren kritisch naar diameterkeuze en installatiecondities.
Ubbink Rolux rookgasafvoersystemen voldoen aan CE en relevante normen; continu zijn voorschriften en installatietips up-to-date. De Gasketelwet verplicht gekwalificeerde installateurs voor plaatsen en onderhouden van gasketelsystemen. De NPR-richtlijnen geven aanvullende installatie- en veiligheidsadviezen, waaronder Rogafa-beugeladvies en traploze overgangsadviezen.
Belangrijke waarschuwingen en veelgemaakte fouten
- Voorkom een te klein rookkanaal: kan leiden tot ontoereikende trek en rookterugslag.
- Verkleinen van de diameter na aansluiting op de kachel is meestal af te raden.
- Windterugslag voorkomen met trekkap; houd afstand tot brandbare materialen.
- Bij renovatie: overweeg dubbelwandig geïsoleerd kanaal bij dak- of geveldoorvoer.
- Laat rookgasafvoer altijd controleren door een gekwalificeerde installateur conform NPR 3378 en EN 14471.
natuurkunde uitleg CV INSTALLATIE
Het correct bepalen van de afvoerhoogte en diameter is essentieel voor veiligheid en wooncomfort. Raadpleeg altijd uw gemeente voordat u een rookkanaal langs de gevel aanlegt of vervanging van de afvoer plant. Een geveldoorvoer vereist vaak dakdoorvoer en kan in sommige gevallen wel technisch mogelijk zijn maar vereist naleving van specifieke regelgeving.
Checklist: diametervergroting van 80 naar 200 mm
- Bevestig kachel- en rookkanaalaspecten volgens fabrikant.
- Controleer wettelijke hoogte en afstand tot perceelgrens; minimum 1 meter, rekening met nok en dakvorm.
- Kies voor passende materiaalkeuzes en certificeringen (EN 14471, EN 14471, NEN 2757-1/2).
- Overleg met gemeente over vergunningen en eventuele meldingsverplichtingen.
- Laat installatie controleren en documenteer conform Wkb en NPR-vereisten.
