De vloerverwarming aansluiten op radiator klinkt in eerste instantie raar maar het is een erg goede, betaalbare en vooral simpele manier om heerlijk warme voeten te hebben in de badkamer, woonkamer en keuken!
Hoe werkt de zogenaamde RTL vloerverwarming aansluiten op de radiator op de retourleiding en hoe krijg jij ook dit fijne systeem in huis?
Een grote dure verdeler is niet nodig bij een kleine ruimte. Het RTL ventiel van de foto hierboven is voldoende.
Retour terug loop ventielDit RTL ventiel, ook wel bekend als retour terug loop ventiel, is een praktische oplossing voor temperatuurregeling in kleinere ruimtes van max 5 m².
Denk natuurlijk aan de badkamer of (bij)keuken. De Heimeier RTL vloerverwarming is dus het merk van dit verwarmingssysteem.
Wat is RTL en wat zijn de voordelen?
Het is een beetje net als Jeep bij de terreinauto’s. De naam RTL is verbonden aan het systeem.
Voorbeeld videoDit is een voorbeeld van systeem van de RTL unit met de rode buizen die gelegd zijn.
Voordelen t.o.v. VerdelerDeze verdeler van Heimeier RTL is het enige wat je op de muur gaat zien en hiermee verdeel je niet alleen het water over de vloerverwarming, het is tevens de draaiknop om de warmte automatisch in te stellen voor je vloerverwarming.
Dat is dus erg simpel en klein. Een lekkage van een leiding in de vloer is vervelend want het is lastig te traceren.
Werking en installatie van het RTL Ventiel
Dit ventiel wordt gemonteerd in de retour van een radiator waarbij vervolgens een buis van ongeveer 25 meter wordt aangesloten.
Zo kan de temperatuur in de ruimte beter bepaald worden en wordt onnodig warm water verbruik beperkt. Dat bespaart mooi wat kosten en is een voordeel wat vaak pas achteraf opgemerkt wordt.
De box van de vloerverwarming is eigenlijk de mini verdeler. Vloerverwarming RTL op houtVloerverwarming is het meest geschikt voor tegelvloeren maar kan ook soms als verwarming onder houten vloeren gebruikt worden.
Vloerverwarming is een lage temperatuur verwarmings systeem waardoor je duurzaam en goedkoop je huis verwarmt.
Elektrische vloerverwarming is prima voor een kleine ruimte maar vreet behoorlijk wat stroom. Daarnaast heb je elektra aangesloten op je vloer en die pas je meestal toe in de badkamer.
Die combinatie blijft voor mij altijd vreemd klinken. Elektra met open water is altijd een beetje tricky gevoelsmatig.
Het voelt en klinkt een stuk logischer om het verwarmingswater (wat er vaak toch al in de buurt is) ook even door de vloerverwarmingsbuizen te laten lopen. Dan verwarm je de vloer bijna gratis.
Installatie en afstelling stap voor stap
Je bespaart geld en tijd als je online de RTL unit gaat kopen. Het RTL-ventiel kan een waardevol onderdeel van uw vloerverwarmingssysteem zijn als u de temperatuur beter wilt kunnen regelen in kleinere ruimtes.
Het RTL-ventiel, ook wel bekend als "retour-terug-loop"-ventiel of "retour-temperatuur-begrenzing", is een praktische oplossing voor temperatuurregeling in kleinere ruimtes met een vloeroppervlakte van maximaal 5 m², zoals bijvoorbeeld een badkamer of (bij-) keuken.
Dit ventiel wordt gemonteerd in de retour van een CV-installatie, waarbij vervolgens een buis van ongeveer 25 meter wordt aangesloten.
Standaard zijn de Heatnet vloerverwarmingsverdelers hydraulisch neutraal geassembleerd. verder dan ca. hydraulisch actief te maken.
Belangrijk! vloerverwarmingslangen in gebruik, niet eerder!!! Draai het retourventiel (1) d.m.v.
Indien er nog werkzaamheden aan het systeem zijn verricht of de aansluiting op de CV of stadsverwarming is nadien verricht kan deze kraan nog gesloten zijn.
Past u een pompschakelaar toe, zorg dan dat de daarop ingestelde temperatuur niet hoger is dan de temperatuur die ingesteld is met de thermostaatkraan.
Als de inschakeltemperatuur van de pompschakelaar te hoog staat afgesteld, zal de installatie niet aanslaan. De gemiddelde inschakeltemperatuur van de pompschakelaar ligt op 25-30 °C.
draai vervolgens de thermostaatkraan (4) open. nu gaat u met de thermostaatknop de gewenste temperatuur instellen 30 of hoger °C op de aanvoer: deze temperatuur is o.m. afhankelijk van het type vloerbedekking: steen, plavuizen, laminaat, hout of gietvloer.
Bij sommige verdelers staat geen gradenindeling op de thermostaatknop, maar een schaalverdeling van 1 tot bijv. 9. De ingestelde temperatuur is dan afhankelijk van de aanvoertemperatuur vanuit de CV-ketel of stadsverwarming.
tot slot draait u de eventueel nog gesloten groepsafsluiters (2) een voor een open. De stand bepaalt de snelheid van rondpompen van het warme water in de vloer.
Na ongeveer 20-30 minuten controleert U of de retour (2) ook warm wordt. Deze zal minder warm zijn dan de aanvoer, maar dient wel warm te worden.
Uw vloerverwarming is nu in gebruik genomen. Het kan echter enkele dagen tot zelfs wel enkele weken duren voordat de vloer warm begint aan te voelen. Dit als gevolg van het langzaam opvoeren van de aanvoertemperatuur en de opwarming van de steenmassa (dekvloer), die geruime tijd in beslag kan nemen.
We adviseren, zeker in het begin, geen nachtverlaging toe te passen voor uw vloerverwarming. De warmte (energie) die gedurende de dag wordt opgebouwd, wordt 's nachts afgebroken.
Ontluchten, vullen en veiligheidsmaatregelen
Uw verdeler is nu aangesloten, het kan zijn dat er nog lucht in de verwarmingscircuits aanwezig is. De Qualifloor verdeler is voorzien van een automatische ontluchter. Bedenkt u wel dat de buizen per groep zo'n 80-100 meter lang kunnen zijn en dat er altijd ergens in de buis een luchtbel kan zitten. Het ontluchten kan dus wel eens wat tijd in beslag nemen.
Let op dat na het ontluchten u in de regel de CV-ketel ook weer moeten bijvullen, omdat water aan het totale systeem is onttrokken. Zeker als de verdeler voor het eerst in gebruik genomen wordt, is het altijd nog mogelijk dat er lucht in één van de groepen zit. Dit kan een reden zijn dat één of meerdere groepen niet voldoende warm worden.
Neem de vloerverwarming niet direct na de installatie in gebruik! Daarvoor zijn diverse redenen, o.m. dient de tegellijm of cement waarmee de tegels worden gemonteerd op natuurlijke wijze uit te harden. Dat kan wel 5-6 weken duren.
Voorkom in vorstperiode dat de buizen gevuld met water niet kunnen bevriezen. Bevriezing van de buizen en vloerverwarmingsverdeler kan grote schade veroorzaken aan uw vloer en woning. De installateur is niet verantwoordelijk voor bevriezing van buizen en installatie: daar dient men zelf maatregelen tegen te nemen. Bevriezingsschade valt NIET onder garantie.
Temperatuursturing en regels per vloer
1e week 20°C daarna iedere week 5°C omhoog tot ca LET OP: bij laminaat, houten- en ook gietvloeren mag de watertemperatuur niet hoger liggen dan ca 28-30 °C. Er zijn ook diverse mogelijkheden van langzaam op starten van uw vloerverwarming.
Druk de bedieningstoets enkele malen in tot het 4e ledje van onderen (zie afbeelding) gaat branden. De pomp is nu juist ingesteld. Draai alle in de ruimte aanwezige radiatoren dicht en controleer dan of de vloer warm wordt. Zet de thermostaat op bijvoorbeeld 25 graden C.
\"trager\" is dan een radiator. zet zal al de vloerverwarming beter functioneren. U kunt dit bereiken door op de radiatoren (in dezelfde ruimte) thermostaatkranen te (laten) monteren. Deze stelt u dan bijvoorbeeld in op 18 °C , terwijl u de kamerthermostaat bijvoorbeeld instelt op 20°C (dus altijd hoger dan de thermostaatkranen op de radiatoren).
Er is drukverlies: de CV-ketel moet regelmatig bijgevuld worden. De kans dat er een lekkage in de vloerverwarming zit is minimaal: er zal eigenlijk nooit spontaan een lekkage optreden.
In de gevallen waarbij de CV-ketel regelmatig moet worden bijgevuld, zal de oorzaak hoogstwaarschijnlijk liggen bij een lek expansievat. Wanneer u het expansievat laat vervangen zal de klacht (hoogstwaarschijnlijk) verholpen zijn. Dit heeft niets met de vloerverwarming te maken.
Brand de ketel wel? Voel of de bovenste koker van de verdeler warm is. Controleer of de groepsafsluiters open staan en dat de pomp draait. Controleer of de temperatuur niet boven de 50 graden is. De maximaal beveiliging laat dan namelijk de pomp afslaan.
Draai de thermosstatische regelknop van het thermostaatventiel en druk met een tang het pinnetje van het thermostaatventiel in. U drukt nu handmatig het ventiel helemaal open. De aanvoer en de bovenste koker worden nog steeds niet warm en de ketel brand wel.
De door Heatnet geleverde verdelers zijn standaard hydraulisch neutraal. d.w.z. Het regelmotortje moet dus op de juiste manier (via de thermostaat die dit motortje regelt) aangesloten worden op de voedingsspanning.
Is de thermostaat verkeerd aangesloten, dan zal er niets gebeuren en zal de vloerverwarming niet kunnen werken. Als er na het afdraaien van het regelmotortje wel een goede doorstroming is, is de kans groot dat de thermostaat die dit regelmotortje moet aansturen, verkeerd is aangesloten.
Uw radiatoren ongeveer 3°C lager in te stellen dan de temperatuur van uw kamerthermostaat. dan in eerste instantie opgewarmd door de radiatoren. temperatuurstijging verwezenlijkt wordt. In de aanvoer van de verdeler vanuit de CV of stadsverwarming (meestal rechts) zit de thermostaatkraan waarmee de temperatuur van het water wat in de vloerverwarming circuleert wordt geregeld.
Bij een stenen vloeren kan deze worden ingesteld op maximaal 35-45 °C (mogelijk zelfs lager). De vloerverwarming is beveiligd door een maximaalthermostaat (het oranje kastje). Zorg dat alle groepsafsluiters en het voetventiel linksboven open staan. Draai alle eventueel aanwezige radiatoren in uw woonkamer dicht. (Deze kunnen namelijkUw kamerthermostaat voor de gek houden.)
We gaan dus alleen even stoken op de vloerverwarming om hem in te regelen. Zet de kamerthermostaat goed hoog (30+ °C), zodat U er zeker van bent dat U ketel voorlopig brandt. Draai nu de thermosstatische regelknop (rechtsboven op de verdeler) een flink stuk open. Zorg wel dat de temperatuur niet boven de 50 °C komt (lees dit af op de thermometer).
Na enige tijd is het CV water goed op temperatuur. Dit kunt U voelen aan de leiding van de aanvoer (de leidingen die op de onderste balk zijn aangesloten) naar de verdeler toe. Regel met de thermosstatische regelknop net zo lang, zodat de water temperatuur in de verdeler uiteindelijk ca 40 graden is. Omdat de verdeler hydraulisch neutraal is, ziet de ketel niets anders als een soort radiator.
De verdeler oefent geen invloed uit op het CV systeem. Na verloop van tijd, (dat kan best wel meer dan een half à uur duren), voelt U dat de retour van de groep (leidingen aangesloten op de bovenste balk) ook warm is geworden. Uw bestelling bij Radiatoraanbiedingen.nl kunt u vooraf, achteraf maar ook gespreid betalen. 1. 2. Gespreid betalen is mogelijk vanaf een aankoopbedrag van €250 tot €3500,-.
Tijdens de aanvraag kunt u kiezen in hoeveel termijnen u het aankoopbedrag wilt terugbetalen. De keuze bestaat uit: 12,18,24 of 36 maanden. Dit gebeurt allemaal online, zorgvuldig en uiterst efficiënt. Direct krijgt u te horen of gespreid betalen mogelijk is. Als de aanvraag volledig is afgerond en door SprayPay wordt goedgekeurd wordt het eerste termijnbedrag na 30 dagen afgeschreven.
Je gebruikt een verouderde webbrowser. Ik wil hier vloerverwarming op aansluiten d.m.v. Wat ik vreemd vind aan deze situatie, is dat de vloerverwarming helemaal los staat van de thermostaat / radiator: Hij wordt dan niet bediend door de thermostaat, en bijv. als ik in de keuken of achterkamer de cv aanzet, wordt de vloer van mijn badkamer verwarmd. Is dit inderdaad een betere oplossing? Ps. Gr.
Huis verduurzamen: oude cv-radiatoren eruit, vloerverwarming en warmtepomp erin!
Overige opmerkingen en gebruiksadviezen

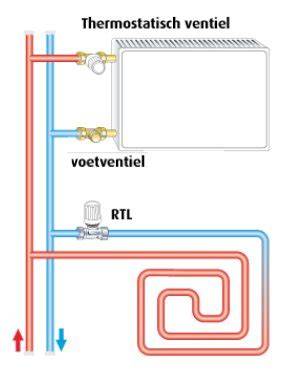

Temperatuurregeling door middel van een RTL-ventiel kan gebruikt worden voor een combinatie van radiatoren en vloerverwarming in kleinere ruimtes, zoals bijvoorbeeld badkamers en (bij)keukens. De regeling bestaat uit een maximaalbegrenzer die in de retour van een CV-systeem geplaatst kan worden. Bij deze temperatuurregeling wordt het RTL-ventiel met behulp van een T-stuk in de retour van een (bestaande) CV-installatie aangesloten. Deze inbouwbox wordt in de retour van een (bestaande) CV-installatie geplaatst en in de wand verwerkt.
