Sandwichpanelen zijn tegenwoordig zeer populair als een alles-in-één oplossing. Waterdicht, isolerend, grotendeels zelfdragend en in heel korte tijd zelf te plaatsen. Als je nog moet bouwen is het goed om te weten hoeveel gordingen je nodig hebt bij de dikte die je kiest. Vastschroeven van sandwichpanelen is niet moeilijk. Met de juiste richtlijnen en heel wat tips heb je wel meer kans dat je eindeloos kan blijven genieten van een perfect dak.
Juist schroeven, aantal, legrichting, helling, bijkomende waterdichting,... Enkel als we echt iets nuttig te zeggen hebben hoor je van ons! Een dak uit sandwichpanelen is direct waterdicht zodra ze correct vastgeschroefd zijn. Dit kan voldoende zijn voor sommigen. Anderen willen het graag ook deftig afgewerkt hebben, daarvoor hebben we meerdere filmpjes samen gezet die iedere stap heel duidelijk documenteren.
Belangrijke uitgangspunten voor montage
Niet elk dak is hetzelfde, daarom hebben we een overzicht van elke mogelijke aansluiting en het type afwerking dat we ervoor aanraden. Ben je na dit artikel nog altijd niet zeker? Twijfel je welke materialen je nodig hebt? Of graag wat advies hoe een bepaalde aansluiting het beste gebeurt?
‘Sandwichpanelen’ zijn prefab constructie-elementen die bestaan uit een kern van isolatiemateriaal (meestal PUR of PIR schuim), waarbij de buitenzijde steeds is afgewerkt met een gelakte staalplaat. Aan de binnenzijde zijn deze ofwel ook afgewerkt met een gelakte staalplaat, ofwel met een goedkopere aluminiumfolie.
Sandwichpanelen staan gekend om de eenvoudige manier van montage. Voor een succesvolle montage is het belangrijk dat de onderconstructie stevig, vlak en waterpas is. Eventuele oneffenheden kunnen leiden tot spanningen in de panelen, waardoor de levensduur wordt verkort of de isolatiewaarde afneemt.
Voorbereiding en onderconstructie
Zorg er eerst en vooral voor dat de dragers waarop je monteert perfect recht zijn. Kleine oneffenheden worden sterk uitvergroot doordat de panelen 1m breed zijn. Om die reden raden we montage rechtstreeks op stenen muren af, ook al is dit in principe perfect doenbaar. Begin met het monteren van het startprofiel (voor buitenmuren is dit meestal de druiplijst, voor binnenmuren meestal het U-profiel).
Bij de druiplijst wordt deze met de lip gemonteerd over de betonslab, of op de betonnen/gemetste plint. De opstaande rand wordt dan gemonteerd op de onderste gording. Plaats het wandpaneel, en zorg dat dit waterpas staat (of in lijn met de structuur). Meestal worden de wandpanelen verticaal geplaatst, al is horizontale montage ook perfect mogelijk.
Bevestiging en afwerking
Schroef het paneel vast aan de constructie, en let erop dat je de juiste schroeven en toebehoren gebruikt. Zo heb je bijvoorbeeld schroeven voor hout, schroeven voor metaal en schroeven voor snelbouw/beton/baksteen. Voor wandpanelen met verborgen bevestiging kan je best het drukverdeelplaatje gebruiken, om vervorming van de panelen tegen te gaan. Let er bij het kiezen van de juiste schroeflengte op dat de lip waarop je monteert 20mm dieper ligt tegenover de totale isolatiedikte.
Bij een wandpaneel van 60mm met verborgen bevestiging, heb je op de plaats waar je schroeft nog slechts 40mm paneel onder de schroef zitten. Zorg dat je rond eventuele ramen en deuren steeds voldoende versterking van de structuur voorziet. Deuren en ramen rechtstreeks aan de sandwichpanelen bevestigen zonder verdere steun wordt afgeraden. Rondom deuren en ramen kan je mooi afwerken met buitenhoekprofielen of U-profielen. Op de hoeken zorg je best dat de isolatie mooi doorloopt, om koudebruggen te vermijden. Als de isolatie niet perfect aansluit, kan je dit oplossen met PU-schuim.
Aan buitenzijde wordt dan meestal afgewerkt met een buitenhoekprofiel. Aan binnenzijde kan je afwerken met de binnenhoekprofielen. Bij de wandpanelen worden de afwerkingsprofielen meestal gemonteerd op de wandpanelen met behulp van gelakte rivetten. Deze kan je eenvoudig monteren met de rivetteertang en de metaalboor 4mm. Als alternatief kan je kiezen voor de gelakte schroefjes, deze werken iets minder fijn af maar zijn eenvoudiger te monteren.

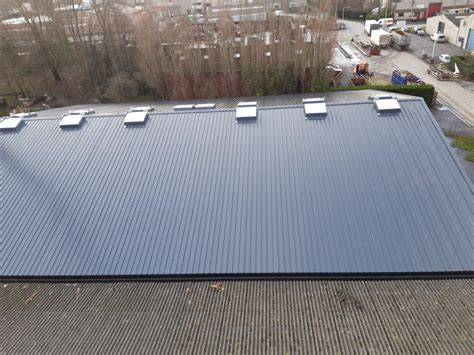

Gemakshalve verwijzen we in de tekst hieronder naar de laagste zijde van het dak als ‘gootzijde’, ongeacht of je een dakgoot hangt of niet. Naar de hoogste zijde van het dak verwijzen we als ‘nokzijde’, ongeacht of je een nokprofiel gebruikt of niet. Zorg ervoor dat de structuur van je dak zo vlak mogelijk is. Vergewis je ervan dat de dragers van de sandwichpanelen dwars (= parallel aan de goot- en nokzijde) liggen op de richting waarin je sandwichpanelen komen te liggen!
Plaats het dakpaneel, en zorg dat dit evenwijdig loopt aan de gootzijde (NIET aan de langszijde!). Gebruik hiervoor eventueel een metserskoord. De stockpanelen zijn standaard voorzien van een ontschuiming van 100mm (met uitzondering van de ECO10 budgetserie), zorg dat deze naar de gootzijde gericht is. Bij de stockpanelen zit de overlap rechts (vanaf de gootzijde bekeken), die leg je dus best van rechts naar links (ook vanaf de gootzijde bekeken).
Monteer het paneel met het juiste type schroef (houtschroef of metaalschroef voor sandwichpanelen), en gebruik zeker de zadels. Deze verdelen de kracht van de schroef beter op het paneel, en zorgen voor een goede afdichting van de schroef. Alle schroeven, ook de houtschroeven, zijn zelfborend: je moet de sandwichpanelen dus niet voorboren. Montage dient steeds te gebeuren bovenop de ‘golf’ (trapezium) van de panelen. Bij de bovenste en onderste balk dien je op elke golf te schroeven; op de tussenliggende liggers is het voldoende om te schroeven op de overlap en de middelste ‘golf’.

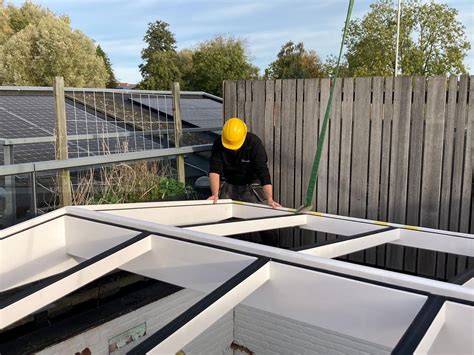

Als er lichtstraten in het dak zitten, zijn er nog enkele extra aandachtspunten. Bij lichtstraten moet je altijd voorboren, bij voorkeur met een boor met diameter 10mm. Zo heeft de lichtstraat voldoende ruimte om uit te zetten, zonder zich kapot te duwen op de schroeven. Op de overlap moet je bij de LUX30 en LUX40 lichtstraten zeker butylband gebruiken, en op de zijde waar de lichtstraat op het isolatiepaneel overlapt overlapprofielen gebruiken. De nok- en gootzijde van de lichtstraat dienen afgewerkt te worden met eindkappen en kit voor lichtstraten. De Light 3mm lichtstraat wordt op de kopzijden meestal dichtgemaakt met de positieve vulstroken. Werk de zijkanten van het dak af met plooiwerk.

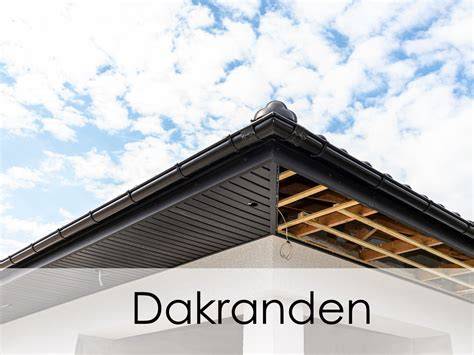

Bij een zadeldak wordt in het midden een nok geplaatst, bij een lessenaarsdak wordt de hoogste rand van het dak afgewerkt met getande muurnokken. De linker- en rechterzijkant van het dak (gezien vanaf de gootzijde) worden afgewerkt met windveren. Bij een ingesloten dak (waarbij de omliggende muren hoger zijn dan het vlak van de panelen) wordt gebruik gemaakt van de opstaande getande muurnok en de opstaande windveer. Aan de gootzijde worden de panelen vaak afgewerkt met een isolatiebeschermprofiel. Zorg dat de isolatie overal doorloopt en dat er geen wind of water meer naar binnen kan bij het plooiwerk. Aan de nokzijde wordt dit bereikt door negatieve vulstroken te gebruiken. Vaak wordt ook de buitenste staalplaat naar boven gebogen met behulp van de handzettang als extra waterkering.
Werk bij voorkeur met minimum 2 personen. Q: Kan ik dakpanelen ook gebruiken als wandpanelen? A: Dat is perfect mogelijk; enkel afwerken rond ramen en deuren zal iets meer precisie vragen. Q: Kan ik de metaalschroeven ook gebruiken in houten balken?
Deze montagegids, inclusief alle tekst, afbeeldingen, en andere inhoud, is eigendom van Kameleon BV en is beschermd door internationale auteursrechten en andere intellectuele eigendomswetten. Het correct monteren van sandwichpanelen is essentieel voor een duurzame en goed geïsoleerde wand- of dakconstructie. Of je nu werkt aan een loods, bedrijfshal of agrarisch gebouw, een goede montage zorgt voor een strakke afwerking, optimale isolatie en een lange levensduur.
Voor een succesvolle montage van sandwichpanelen is het belangrijk dat de onderconstructie stevig, vlak en waterpas is. Eventuele oneffenheden kunnen leiden tot spanningen in de panelen, waardoor de levensduur wordt verkort of de isolatiewaarde afneemt. Bij het monteren van sandwichpanelen speelt het gebruik van de juiste bevestigingsmiddelen een grote rol. Speciale schroeven met afdichtringen zorgen voor een waterdichte en stevige bevestiging. Let er ook op dat je de schroeven niet te strak aandraait om vervorming van de panelen te voorkomen.
Sandwichpanelen moeten altijd volgens de juiste plaatsingsvolgorde en -richting worden gemonteerd. Bij dakpanelen werk je van beneden naar boven, bij wandpanelen meestal van één zijde naar de andere. Zorg dat de overlapping van de panelen correct gebeurt, zodat er geen vocht of koudebruggen ontstaan. Goede montage stopt niet bij het bevestigen alleen. Denk ook aan de afdichting van naden, hoeken en openingen met geschikt afdichtingsmateriaal. Dit zorgt voor wind- en waterdichtheid en voorkomt warmteverlies. Door zorgvuldig te werken, het juiste materiaal te gebruiken en aandacht te besteden aan details, zorg je voor een succesvolle montage van je sandwichpanelen.
Het plaatsen van sandwichpanelen is een cruciale stap in de bouw die zowel esthetiek als functionaliteit naar een hoger niveau tilt. Of u nu kiest voor zelf sandwichpanelen plaatsen of het overlaat aan professionals, het begrijpen van het proces kan de duurzaamheid en prestaties van uw bouwproject aanzienlijk verbeteren. Voordat u begint met het plaatsen van sandwichpanelen, is een grondige voorbereiding essentieel. Dit omvat het kiezen van de juiste panelen voor uw dak of wand, het begrijpen van de ondergrond, en het verzamelen van de juiste gereedschappen en materialen.
Het daadwerkelijke plaatsen van sandwichpanelen wanden vereist precisie en aandacht voor detail. Van het uitlijnen van de panelen tot het zorgen voor een naadloze verbinding, elke stap moet zorgvuldig worden uitgevoerd. Naast esthetiek speelt isolatie een sleutelrol in de functionaliteit van sandwichpanelen. Sandwichpanelen isolatie bevestigen is een stap die niet over het hoofd gezien mag worden, omdat dit bijdraagt aan de energie-efficiëntie van het gebouw.
De beslissing tussen sandwichpanelen zelf plaatsen of sandwichpanelen laten plaatsen hangt af van uw vaardigheden, het gereedschap dat u tot uw beschikking heeft, en de complexiteit van het project. Het correct plaatsen van sandwichpanelen is meer dan alleen een bouwactiviteit; het is een investering in de toekomst van uw gebouw. Of u nu kiest voor een doe-het-zelf project of een professionele installatie, het is van essentieel belang dat elke stap met zorg en aandacht voor detail wordt uitgevoerd.
Advies nodig bij jouw dakopstand? In de wereld van luchtdicht bouwen zijn het vaak de kleine details die bepalen of een gebouw echt energiezuinig, comfortabel én duurzaam is. Eén zo’n detail, dat in de praktijk nog weleens wordt vergeten, is de aansluiting van de dakopstand op sandwichpanelen (ook wel dakrand of randafwerking genoemd).

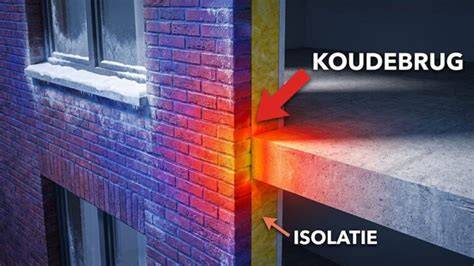

Sandwichelementen worden veel gebruikt als gevelafwerking. Ze zien er netjes uit, zijn snel te monteren en hebben aan de binnenzijde vaak een glad metalen oppervlak voor zien van een liniëring. Ideaal om direct je noodlaag en dakbedekking tegenaan te plakken, zou je denken. KoudebrugDe metalen binnenzijde van een geïsoleerd paneel vormt namelijk een koudebrug. Dat wil zeggen: koude buitenlucht wordt rechtstreeks doorgelaten naar binnen via het metaal. Hierdoor ontstaan er ongewenste temperatuurschommelingen in de dakopstand, met risico op condensatie, energieverlies en verminderde luchtdichtheid.
Beweging en vervormingMetalen gevelplaten reageren sterk op temperatuursveranderingen. Ze zetten uit bij warmte en krimpen bij kou. Die bewegingen leiden tot verlenging, verkorting en soms zelfs kromtrekking van het paneel. Deze vervormingen zullen worden opgenomen door de dakafwerking in de kim van de dakopstand en bij te grote bewegingen kan schade aan de dakbedekking ontstaan. Thermische onderbrekingDoor het metaal van de sandwichplaat af te dekken met isolatie, wordt het risico op koudebruggen volledig geëlimineerd. Dat betekent minder energieverlies, minder condens en een constantere binnentemperatuur.
Vlakke en stabiele ondergrond In de praktijk zie je vaak dat hulpstaal achter sandwichpanelen niet helemaal vlak is. De isolatiestrook vult deze oneffenheid uit, waardoor de dakbedekking netjes en strak kan worden aangebracht. Dat voorkomt scheuren, plooien of lekkages. Uniforme ondergrond voor de dakbedekkingDoor de dakbedekking op deze isolatiestrook aan te brengen, werk je op één type ondergrond. Daardoor ontstaan er geen spanningsverschillen in de hoek (de zogeheten kimhoek) van de dakopstand.
Water dat via die naad naar binnen loopt, kan op termijn leiden tot aantasting van isolatiemateriaal of corrosie van staal. De aansluiting van de dakrand op sandwichgevelbeplating is typisch zo’n detail dat makkelijk over het hoofd wordt gezien, maar grote gevolgen kan hebben. Direct verlijmen op de gladde metalen binnenzijde van het paneel lijkt misschien een snelle oplossing, maar leidt tot koudebruggen, spanningsschade en risico op lekkages. Bij Celdex geloven we dat goed luchtdicht bouwen begint bij aandacht voor het detail. Advies nodig bij jouw dakopstand?
Plaatsen van sandwichpanelen
Samenvatting en tips op een rij
- Controleer vlakke ondergrond en vlakke gordingen voordat montage start.
- Kies de juiste lengte en type schroef per materiaal en per paneeltype.
- Werk bovenop de golven van de panelen en monteer van beneden naar boven bij dakpanelen.
- Gebruik drukverdeelplaatjes of rivetten voor een betere afdichting bij verborgen bevestiging.
- Wees extra voorzichtig rondom ramen en deuren; verhoog de structuur en werk af met passende profielen.
