De thermische isolatiewaarden (Rc-waarden) in de SBR-Referentiedetails voor renovatie zijn verhoogd naar nieuwbouwniveau. “Door de aanpassing van onze renovatiedetails bieden wij opdrachtnemers een praktisch handvat om naar opdrachtgevers aan te kunnen tonen dat zij renoveren naar nieuwbouwniveau voor de thermische isolatie”, aldus SBRCURnet-projectmanager Aldo de Jong.
Achtergrond en aanleiding
Nederland heeft ingestemd met het VN Klimaatakkoord dat in december 2015 in Parijs is overeengekomen. In 2020 moet de uitstoot van broeikasgassen 20% lager zijn dan in 1990. Ongeveer 15% van de uitstoot van broeikasgassen, waaronder CO2, is afkomstig van het verwarmen en verlichten van gebouwen. Het energiezuiniger maken van woningen en gebouwen is daarom een speerpunt in het klimaatbeleid van de Rijksoverheid.
De Jong: “Als onafhankelijke kennisinstelling draagt SBRCURnet hier graag aan bij. Daarom hebben wij de thermische isolatie in onze renovatiedetails, indien praktisch mogelijk, verhoogd naar het huidige nieuwbouwniveau (Rc ≥ 3,5 m2.K/W (vloer), Rc ≥ 4,5 m2.K/W (gevel), Rc ≥ 6,0 m2.K/W (dak).”
Renovatie-details voor op- en aanbouw
Ook de SBR-Referentiedetails voor op- en aanbouwen voldoen aan de nieuwbouweisen voor thermische isolatie. SBRCURnet biedt een groot aantal bouwkundige details aan verdeeld over modules voor woningbouw (ruim 1.000 details) en utiliteitsbouw (ruim 200 details). De ISSO Referentiedetails, voorheen SBR Details, vormen de standaard in bouwkundig detailleren voor Nederland. Deze details zijn maatgevend voor de bouwkwaliteit en voldoen aan de hoogste thermische isolatie-eisen van het Bouwbesluit voor nieuwbouw. De SBR Referentiedetails zijn sinds 1 januari 2018 ondergebracht bij ISSO, en zodoende hernoemd naar ISSO Referentiedetails. De inhoud van de details is hetzelfde gebleven.
Met de ruim 1.750 details voor utiliteitsbouw en woningbouw (combinatie, comfort, dubo, houtskelet, product, project, renovatie, verbouw) bouw je veilig, comfortabel en energiezuinig. Je werkt met duidelijke bouwdetails, tekeningen, aanbevelingen en bouwfysische parameters. Via BRISwarenhuis kun je online snel details zoeken, printen of downloaden in verschillende bestandsformaten. De meerwaarde van de 1.750 Referentiedetails in BRISwarenhuis zijn met name de verwijzingen naar het Bouwbesluit en andere relevante documenten.
SBR en Bouwen met Staal hebben 68 SBR-Referentiedetails Utiliteitsbouw en 18 details met stalen gevelbekleding voor Woningbouw geactualiseerd en aangepast aan het toekomstige Bouwbesluit. Met de aanpassing van 68 details is een begin gemaakt met de actualisatie van de SBR-Referentiedetails Utiliteitsbouw Staal. Van vijf series is de thermische isolatie verbeterd naar een Rc-waarde van minimaal 3,5 m2.K/W voor de gesloten geveldelen en een U-waarde van maximaal 1,7 W/m2.K voor ramen en deuren. De nog niet geactualiseerde details voldoen met een Rc-waarde van 3,0 m2.K/W ruim aan het huidige Bouwbesluit. De SBR-Referentiedetails Woningbouw zijn nu geheel geactualiseerd. Tevens zijn zowel de Utiliteitsbouwdetails als de Woningbouwdetails aangepast aan de laatste stand van de techniek en voortschrijdend inzicht.
Bouwkundige evaluatie en toepasbaarheid
De Bouwrups, ontwikkeld door SBR in samenwerking met DPA Cauberg Huijgen, beoordeelt de effecten van de toepassing en berekent de warmte-, geluid- en luchtdichtheidseffecten. De Bouwrups is uniform toe te passen tussen bouwmuren en dakelementen. De Bouwrups is toepasbaar binnen de woning- en utiliteitsbouw voor alle aansluitingen die dienen te voldoen aan de SBR Referentiedetails Woningbouw en Utiliteitsbouw, met aandacht voor luchtdichtheid, brandveiligheid, geluidwering en isolatie. Detailtekeningen zijn downloadbaar.
Eenstandsdetails en stof tot nadenken

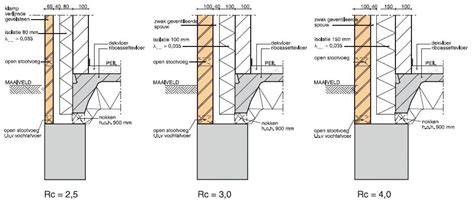

Een steensmuur verwijst naar een muur met de dikte van de steen (ca. 210 mm). Een spouwmuur met buitenblad van steensmetselwerk biedt voordelen zoals langere gevellevensduur, minder risico op faalkosten, minder staal in de gevel en betere isolatiemogelijkheden door een dikker buitenblad. Nadelen omvatten mogelijk licht hogere bouwkosten en meer metselwerk gerelateerde werkzaamheden. Een stelsel met steens buitenblad kan bijdragen aan betere isolatie en minder koudebruggen, maar vereist wel passende detaillering bij balkons en kozijnen.
Kernpunten rond renovatienormen en criteria
- Meerdere labelstappen betekenen minimaal 2 labelstappen op de energetische prestaties.
- Gevelrenovatie of dakrenovatie inclusief isolatie dient te leiden tot aanzienlijk betere RC-waarden, met de verwachting dat 30/40 jaar geen ingrepen nodig zijn.
- Installatievoorzieningen moeten toekomstbestendig zijn (minimaal 10 jaar zonder aanpak). Gasloos bouwen is geen vereiste voor renovaties, al is in het klimaatakkoord opgenomen dat alle woningen in 2050 gasloos moeten zijn.
De zesde editie van het Zakboek SBR-Referentiedetails, gericht op Bouwbesluit 2012 en de nieuwste Energienorm, is beschikbaar bij SBRCURnet en ISSO. Het zakboek bevat ruim 200 woningbouwdetails en 236 pagina’s, met duidelijke indeling en tabs. Het biedt een handzame, up-to-date referentie voor ontwerp, werkvoorbereiding en uitvoering.
Operatieve implementatie en digitale bronnen
De SBR-Referentiedetails zijn online beschikbaar als module binnen BRISwarenhuis en via een ISSO-abonnement. Binnen de SBR-Referentiedetails wordt gebruik gemaakt van de c-waarden voor luchtdoorlatendheid van kieren en naden uit de publicatie Luchtdicht bouwen. Met de rekentool warmteweerstand kan gericht de warmteweerstand van een constructie worden berekend volgens NEN 1068. Alle details zijn bouwfysisch doorgerekend op hun warmtestroom en elk detail heeft een aanbeveling voor ontwerp, werkvoorbereiding en uitvoering.
Isolatiewaarde zelf berekenen met Ubakus - tutorial Rc-waarde spouwmuur uitrekenen
| Onderdeel | Huidige Rc-waarde | Nieuwbouwniveau Rc-waarde |
|---|---|---|
| Vloer | Rc ≥ 3,5 m2.K/W | Rc ≥ 3,5 m2.K/W |
| Gevel | Rc ≥ 4,5 m2.K/W | Rc ≥ 4,5 m2.K/W |
| Dak | Rc ≥ 6,0 m2.K/W | Rc ≥ 6,0 m2.K/W |
Ten slotte zijn de ISSO Referentiedetails en de historische SBR-details geïntegreerd en vernieuwd met aandacht voor luchtdichtheid, brandveiligheid, geluidwering en isolatie. De details dienen als basis voor veilige, comfortabele en energiezuinige bouwen, met duidelijke verwijzingen naar het Bouwbesluit en relevante documenten.
