Een elektrische installatie bestaat uit verschillende stroomkringen. Het aantal elektrische circuits die je in je installatie opneemt, is nagenoeg onbeperkt. Een stroomkring kan bestaan uit een circuit van kabels, apparaten, stopcontacten en schakelaars. Apparaten die aangesloten zijn op de stroomkring werken zodra de elektriciteit van de ene naar de andere kant kan stromen. Daarom spreken we van een stroomkring. In deze blog leggen we je uit hoe een stroomkring werkt. Daarnaast bespreken we hoe stroom loopt door de verschillende componenten in de meterkast. Ten slotte behandelen we op welke manier we de aardlekschakelaar aansluiten.
De stroomkring
De stroomkring Een stroomkring is een onderbroken of een gesloten elektrisch circuit. Wanneer de stroomkring gesloten is, kan de elektrische stroom stromen door het circuit. Met elektrische stroom bedoelen we het transport van elektrische lading. Om deze stroming mogelijk te maken, moet er een spanningsverschil zijn tussen beide punten. Deze punten moeten verbonden zijn met elkaar door iets wat elektriciteit geleidt. De elektrische stroom bestaat uit elektronen. De elektronen hebben een negatieve lading. Deze elektronen hebben een tegengestelde lading aan die van een proton, welke een positieve lading heeft. Deze twee tegengestelde ladingen trekken elkaar aan. Aan een zijde van de energiebron zijn daarom veel elektronen aanwezig. Aan de andere kant zijn dit er juist weinig. In een gesloten stroomkring bewegen de elektronen van de minpool naar de pluspool. Hierdoor verdwijnt er negatieve lading van de minpool. Dit heeft hetzelfde resultaat als wanneer protonen naar de minpool toe zouden stromen, bij de pluspool vandaan. Deze lading stroomt in de stroomkring daarom in tegengestelde richting van de elektronen. Als een stroomkring ergens onderbroken is, dan is het niet mogelijk voor de stroom om rond te gaan. Precies daarom werkt een elektrisch apparaat alleen wanneer de stroomkring gesloten is. De verschillende componenten in de stroomkring dienen verbonden te zijn zodat de stroom kan rondstromen. Wanneer je bijvoorbeeld de schakelaar van een lamp omzet, sluit je de stroomkring. De omzetting van de schakelaar heeft als gevolg dat de stroom van de ene naar de andere pool stroomt. Hierdoor gaat de lamp branden.
Stroom in elektrische installatie
De voedingskabel van je energiebedrijf leidt stroom naar de aansluiting in je meterkast. Deze voeding gaat naar de kWh-meter, welke jouw energieverbruik meet. Daarna gaat de netspanning via de hoofdschakelaar van het energiebedrijf naar de groepenkast. In de groepenkast wordt de stroom die via de voedingskabel je woning binnenkomt verdeeld over de verschillende groepen. Door deze verdeelinrichting kun jij in alle ruimtes van je huis op een veilige manier stroom gebruiken. Elke 4 groepen in je groepenkast dienen voorzien te zijn van een aardlekschakelaar. Deze maakt de aangesloten groepen spanningsloos zodra er een lekstroom optreedt. Op een aardlekschakelaar mag je maximaal 4 groepen aansluiten volgens de NEN1010:2015. Hiermee voorkom je dat heel je huis donker is door een aardfout of kortsluiting. De verschillende groepen zijn beveiligd met een installatieautomaat. Deze heeft een maximale waarde van 16 Ampère. Deze automaat beschermt de bedrading en apparaten tegen schade door te hoge elektrische stromen. Wanneer de automaat een te hoge stroom detecteert, zal deze de stroomkring onderbreken. Heb je een installatie automaat nodig? klik dan hier.
Om een circuit te hebben voor de elektrische stroom, zorgt de fasedraad voor de aanvoer. De nuldraad zorgt voor de afvoer. Deze nuldraad is in principe spanningsloos, hierdoor heerst er een spanningsverschil tussen de fasedraad en de nuldraad. Wanneer deze draden met elkaar zijn verbonden, dan gaan de elektronen stromen. De spanning tussen deze dragen is 230 Volt. Lekstroom kan gevaarlijk zijn. Daarom heeft de aardlekschakelaar als functie het detecteren van te lekstromen. Wanneer er sprake is van een lekstroom, maakt de schakelaar de installatie spanningsloos. De aardlekschakelaar voorkomt hiermee verdere schade aan je elektra en apparaten.
Aardlekschakelaar aansluiten
Zoals hierboven beschreven, heeft de aardlekschakelaar een belangrijke taak in de meterkast. Het is van belang om de aardlekschakelaar op de juiste manier aan te sluiten. Bij de meeste Europese fabrikanten kun je de invoerende stroomkant gewoon aan beide kanten aansluiten. Let wel op, er zijn fabrikanten waarbij dit niet mogelijk is. Controleer dus altijd bij de fabrikant of verkooppunt. Wil je extra groepen toevoegen in je huis? Houdt er dan rekening mee dat je per 4 groepen één aardlekschakelaar aansluit. Plaats als eerst je aardlekschakelaar op de DIN rail van je groepenkast. Kijk waar de afgaande bekabeling van de groep moet komen. Moet je de afgaande bekabeling boven of onder aansluiten? Kijk hierbij naar hoe de kabels bij de andere aardlekschakelaar geplaatst zijn. Zijn deze aangesloten aan de bovenkant? Dan sluit je ook de nieuwe aardlekschakelaar aan via de bovenkant. Je wilt namelijk dat je groepenkast overzichtelijk is. Kies voor de meest logische optie. Over het aansluiten van componenten van boven of onder hebben we een blog geschreven. Klik hier voor deze blog. Klik hier voor deze blog.
Tot slot
In deze blog hebben we besproken hoe een stroomkring werkt. De verschillende groepen in de groepenkast verdelen de elektrische stroom over de verschillende ruimtes in je huis. Alleen wanneer de stroomkring gesloten is, kan de elektrische stroom zich verplaatsen. Is het circuit verbroken, dan is het niet mogelijk voor de elektronen om van de ene naar de andere kant te stromen. Daarnaast hebben we je uitgelegd wat het belang is van de aardlekschakelaar en of je deze aan de boven- of onderkant aansluit. Heb je nog componenten of misschien een groepenkast nodig? Klik dan hier.
Wij vinden het superleuk als je een reactie wilt achterlaten. Klik op de reactieknop onderaan deze pagina. Ricardo Lageweg is mede-eigenaar van de LagewegGroep en specialist op gebied van webshop & contentbuilding. Voor u begint met aansluiten van elektra, altijd de betreffende stroomgroep uitschakelen. U mag alleen veranderingen aanbrengen na de elektriciteitsmeter. De stroomtoevoer vanaf de groepenkast leidt over het algemeen per vertrek naar een centraaldoos. In de keuken gebruikt u over het algemeen meerdere apparaten die veel stroom verbruiken. Daarom is het van belang dat u daar meerdere groepen voor reserveert. Als u de vermogens van alle apparaten die u op een groep aansluit optelt, ziet u hoe zwaar de groep belast wordt als alle apparaten aan staan. De maximale belasting van een groep is maximaal 3680 watt. De groepenkast moet beveiligd zijn met een aardlekschakelaar van 30 milliampère deze schakelt de stroom uit bij een stroomlek van maximaal 30 milliampère. Plaats stopcontacten liever niet lager dan 30 cm boven de vloer, dit i.v.m. stof en evt. vocht. In uw badkamer worden vier zones onderscheiden:- Zone 0: Is in de douchebak of badkuip zelf. In deze zone is het niet mogelijk maar ook gevaarlijk om een elektrische installatie te plaatsen.- Zone 1: Dat zijn de aangrenzende muren. In deze zone mogen geen schakelaars of stopcontacten geplaatst worden. U mag hier mag hier wel 12 V (klasse III) verlichting installeren die maximaal spatwaterdicht is (dit word aangeduid met beschermingswaarde IP-45).- Zone 2: Dat is een cirkel met een straal van 60 cm, rondom zone 1. Hier zijn stopcontacten en schakelaars niet toegestaan. Verlichting plaatsen mag hier wel worden geplaatst, deze moet een IP-waarde hebben van IP-44 of hoger.- Zone 3: Dit is het gebied vanaf zone 2, tot drie meter van de douche of het bad. In deze zone kunt u wel schakelaars en stopcontacten plaatsen. Uiteraard moeten deze geaard zijn en achter een aardlekschakelaar zit. Tot 1996 hoefde in een woning alleen de stopcontacten in de keuken en badkamer en andere natte ruimtes geaard te zijn. Tegenwoordig moet elk stopcontact in de woning geaard zijn. Dit betekend dat de stopcontacten moeten worden aangesloten met 3 draden, een bruine, een blauwe en een groen/gele.

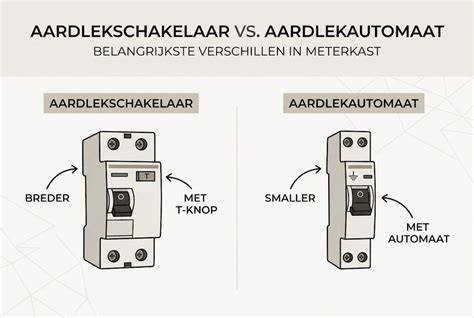

AardlekAutomaat Aansluiten en in de Groepenkast Monteren - Uitleg Zelf AardlekAutomaat Installeren
Bedrading en veiligheidsregels
Wanneer u elektrisch gereedschap gebruikt voor uw klus, let dan op het volgende:- Wanneer er met elektrisch gereedschap werkt, rol de kabelhaspel dan helemaal uit. - Sluit nooit te veel haspels en verlengsnoeren op elkaar aan en op dezelfde groep, dit kan overbelasting en oververhitting veroorzaken. Met een huisinstallatie wordt de elektrische installatie bedoeld in een woning. Het is het geheel van groepenkasten, leidingen, bedrading, stopcontacten en lichtpunten. Een huisinstallatie zorgt voor de aanvoer en afvoer van elektrische stroom voor de elektrische apparaten. De aanvoerdraad noemt men ook wel de ‘fase’ en de afvoerdraad de ‘nul’. De derde draad in de aansluiting is de aardedraad. De aansluiting wordt afgewerkt in de groepenkast. Nieuwe installaties worden opgeleverd met op elke groep een aardlekschakelaar en vaak ook een aarde. Het centraaldozensysteem is een veel gebruikte wijze van aansluiten. Elke kamer heeft een centraaldoos die fungeert als hoofdaansluiting voor een kamer of ruimte. Via plastic buizen loopt de bekabeling naar schakelaars, aansluitingen van licht en wandcontactdozen. De gebruikte kleur van de bedrading duidt het type aansluiting aan. Een wandcontactdoos is aangesloten op bruin (fase), blauw (nul), en aarde (geelgroen). Krachtstroom is de benaming voor een aansluiting op 3 fasen. Krachtstroom of driefasespanning wordt gebruikt voor zware belastingen en krachtige motoren. Voor krachtstroomaansluitingen worden vaak dikkere draden gebruikt.
Op www.elektrobode.nl wordt een uitgebreid en ruim assortiment groepenkasten en elektrotechnische installatiematerialen aangeboden. Bij een verbouwing of het vervangen van het schakelmateriaal kan het voorkomen dat er een schakelaar aangesloten moet worden. In dit artikel kun je lezen hoe je dit moet doen. Voordat je een nieuwe schakelaar gaat aansluiten of vervangen is het belangrijk om spanningsloos te werken. Een schakelaar is een apparaat waarmee je de stroom naar een elektrisch apparaat kunt onderbreken of inschakelen. Het wordt gebruikt om lampen of apparaten aan of uit te zetten. Een schakelaar bestaat uit een basiselement dat in de muur gebouwd wordt. Om hem te kunnen aansturen wordt hij afgedekt door een kap waar de bedieningsknop(pen) zich op bevindt.
Als je een huis aan het bouwen bent, dan kun je al het schakelmateriaal op elkaar aan laten sluiten door alles aan te schaffen van één serie. Maar ook als je bestaand schakelmateriaal gaat vervangen of aanpassen kun je materiaal vinden wat hierbij aansluit. Er zit een verschil in een enkelpolige schakelaar en een dubbelpolige schakelaar aansluiten. Een dubbelpolige schakelaar wordt gebruikt in vochtige ruimtes of wanneer een installatie gegarandeerd spanningsvrij gemaakt moet kunnen worden. Een enkelvoudige schakelaar heeft meestal een bruine en zwarte draad. De bruine is de fasedraad en de zwarte is het schakeldraad. Weet je niet of je een enkelpolige/tweepolige schakeling of een wisselschakeling gaat aanleggen? Ga je een schakelaar in de badkamer aansluiten, dan worden daar bepaalde eisen aan gesteld. De badkamer kan in drie verschillende zones worden verdeeld. In de onderstaande tabel staat welke zones er zijn. Buiten deze zones mogen gewone apparaten en 230 volt aansluitingen aangesloten worden. Dit kun je ook wel beschouwen als zone 3. Dit is het vlak binnen handbereik naast het bad of de douchebak. De materialen die je gaat gebruiken in de badkamer moeten per zone aan een andere beschermingsgraad voldoen. Het betreft de bescherming tegen stoten, maar met name de mate van waterdichtheid. Ga je een schakelaar aansluiten dan staat natuurlijk jouw eigen veiligheid voorop!
Tijdens alle werkzaamheden die ook maar iets met elektriciteit te maken hebben, gelden een aantal veiligheidsregels. Hoe eenvoudig een schakelaar aansluiten ook is, een ongeluk zit in een klein hoekje. Soms is het nodig dat een lichtschakelaar vervangen wordt. Net als een schakelaar aansluiten is dit ook een eenvoudig klusje. Het is verstandig om eerst te controleren of het gaat om een eenpolige of tweepolige schakelaar. Plaats je namelijk de verkeerde dan zal jouw schakeling niet werken. Heb je na het lezen van dit artikel nog meer vragen over een schakelaar sluiten? Dan staan onze medewerkers je graag te woord. Uw elektrische installatie voldoet aan alle wettelijk gestelde eisen. Wij adviseren u dan ook dringend om zelf niets aan deze installatie te veranderen, anders vervalt uw garantie. U dient hiervoor een erkend elektrotechnisch bedrijf in te schakelen.
Elektriciteitsleidingen en Franse varianten
Elektriciteitsleidingen De meeste elektraleidingen zijn in de betonvloeren van de eerste verdieping en de zolder verdieping weggewerkt. De exacte plaats van deze leidingen is helaas niet aan te geven. Ook in de wanden bevinden zich leidingen, deze lopen meestal naar een wandcontactdoos of schakelaar. Veiligheidshalve doet u er verstandig aan in een zone van 25 cm aan weerszijden van wandcontactdozen en schakelaars van vloer tot plafond niet in de muren te boren. Wilt u voorwerpen aan de wand bevestigen dan raden wij u aan om de leidingen in de muur op te sporen. Dit kan met behulp van een leidingzoeker welke verkrijgbaar is bij de bouwmarkt.
Aardlekschakelaar De elektrische installatie in uw woning is voorzien van een zogenaamde aardlekschakelaar. Via een aardlekschakelaar is de stroomvoorziening in uw woning beveiligd tegen lekstroom. Zodra ergens een defect ontstaat of als er te veel stroom wordt gebruikt, schakelt de aardlekschakelaar de stroomvoorziening uit. Door de schakelaar in de meterkast in te drukken, schakelt u de stroom weer in. Bij herhaling van de stroomuitschakeling door de aardlekschakelaar doet u er verstandig aan de oorzaak op te (laten) sporen. Indien u de schakelaar 2 maal per jaar in- en uitschakelt, door middel van de schakelaar in de meterkast, kan dat de levensduur aanmerkelijk verlengen. De aardlekschakelaar dient direct uit te schakelen als u de testknop indrukt. U schakelt de stroom weer in door de schakelknop naar boven te zetten.
