De werking van de cv installatie wordt hieronder in een schema weergegeven. De cv-ketel is het hart van het verwarmingssysteem en verwarmt water in een gesloten circuit dat door radiatoren, convectoren of vloerverwarming circuleert. In een gesloten systeem is het water voortdurend in beweging en ontstaat er uitzetting door temperatuurveranderingen; daarom bestaat er een expansievat om volumeveranderingen op te vangen.
Basisprincipes van een cv-installatie
De cv-ketel verwarmt water via een brander die de brandstof verbrandt; dankzij de warmtewisselaar wordt deze warmte effectief overgedragen aan het cv-water zonder direct contact tussen verbrandinggassen en water. Vanuit de ketel wordt het verwarmde water via een buizensysteem naar gebouwen of ruimtes gepompt. De circulatiepomp zorgt voor de stroming van water tussen ketel en radiatoren, convectoren of vloerverwarming.

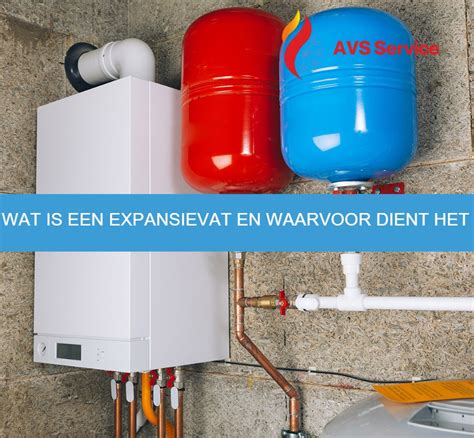

Expansie en expansievaten
Water onderhevig aan opwarming of afkoeling ondergaat volumeverandering; om deze wijziging op te vangen wordt er gebruikgemaakt van een expansievat in de installatie. Als expansievat niet optimaal functioneert, kan de druk in het systeem schommelen en kan dit leiden tot storingen of onveilige situaties. Een juiste werking van het expansievat is daarom cruciaal voor stabiel functioneren van de cv-installatie.
Overdrukbeveiliging en overstortventiel
Het overstortventiel (veiligheidsventiel) zorgt dat de druk in de installatie niet te hoog kan oplopen. Het ventiel werkt met een veermechanisme dat opent bij een te groot drukverschil en geeft overtollig water af naar de afvoer. Bij nieuwere cv-ketels zit het overstortventiel vaak in de ketel zelf; anders wordt het ventiel zo dicht mogelijk bij de ketel geplaatst. Bij soloketels bevindt het ventiel zich meestal in de aanvoerleiding, bij combiketels hangt de plaatsing af van de driewegklep.
Een overstortventiel heeft een vaste of instelbare drukwaarde en kan lekken wanneer het expansievat niet goed functioneert of wanneer de installatie bijvult. Als het ventiel lekt, dient het expansievat gecontroleerd te worden, omdat een verslechterde werking van het expansievat kan leiden tot teruglopende druk en herhaaldelijk bijvullen van water in de ketel.
Tijdens renovaties kan de aanleg van overdrukventielen en bypass systemen essentieel zijn om de werking veilig te houden en overdruk door buizen te voorkomen. Een bypass vloerverwarming zorgt samen met radiatoren voor een stabiel systeem: wanneer de ruimtetemperatuur de ingestelde waarde bereikt, neemt de warmtevraag af en kan de pompbelasting afnemen. Een goed geplaatste bypass beperkt temperatuurschommelingen en vermindert stromingsgeluid bij correcte instelling van het overdrukventiel.
Bypass vloerverwarming en drukregeling
De bypass vloerverwarming biedt meerdere voordelen: voorkomen van ongewenste drukstijgingen, betere doorstroming naar de ketel en een stabiel systeem met minder temperatuurschommelingen. Wanneer thermostaatkranen in meerdere verdelers sluiten, zorgt de bypass ervoor dat de ketelwarmteafgifte niet volledig wordt verhinderd en de pomp niet overbelast raakt. Als er geen bypassventiel wordt geplaatst, moet er altijd minimaal één radiator met een open kraan aanwezig zijn.
Het is van belang dat de plaatsing van een overdrukventiel (bypass) goed bereikbaar blijft voor onderhoud en afstelling. Door een correct ingestelde bypass wordt stromingsgeluid verminderd en blijft de druk binnen veilige grenzen. De werking van een overdrukventiel is gebaseerd op een veermechanisme dat opent bij een te hoog drukverschil, waardoor het water een alternatieve route krijgt.
Technische details en installatieoverwegingen
Voor vloerverwarming worden vaak VPE-leidingen (vernet polyethyleen) toegepast. Bij koud leggen zijn deze buizen geschikt en kunnen ze bij buigen worden hersteld door verhitting tot circa 130 graden Celsius, waardoor de buis terugkeert naar zijn oorspronkelijke vorm dankzij thermisch geheugen. In oudere installaties kan een overstortventiel op verschillende plaatsen zijn gemonteerd, soms zelfs op een radiateur in de badkamer, maar moderne installaties plaatsen het ventiel bij of vlakbij de ketel.
Een overstortventiel moet altijd vervangen worden door een ventiel van hetzelfde merk wanneer het in de ketel zit; ventielen buiten de ketel kunnen vaak worden vervangen door standaard exemplaren. Bij een overstortventiel bepalen de specifieke installatie en type ketel de exacte plaatsing van het ventiel in de aanvoer- of retourleiding, en bij combiketels speelt ook de driewegklep een rol.
Praktische overwegingen bij plaatsing en onderhoud
Wanneer alle ruimtes van een woonlaag uitsluitend via vloerverwarming en radiatoren met thermostaatknoppen verwarmd worden, is een overdrukventiel tussen de aanvoer- en retourleiding naar die woonlaag aan te raden. Dit voorkomt storingen in de CV-ketel door overdruk en draagt bij aan een stabiel systeem. Houd ook rekening met de bereikbaarheid van de bypass en van het ventielzelf voor onderhoud en afstelling.
Voor een correcte werking is onderhoud van de ketel essentieel. De ontsteker en de verbranding, evenals de warmtewisselaar, moeten in goede staat verkeren om een hoog rendement en veilige werking te garanderen. De circulatiepomp (circulator) regelt de aanvoer en retour van verwarmd water: een modulerende pomp past zich aan op basis van de warmtevraag en thermostaat. Radiatoren, convectoren en vloerverwarming kunnen apart worden bestuurd via thermostaten of radiatorkranen om per ruimte de gewenste temperatuur te bereiken.
Samenvatting van de belangrijkste punten
- De cv-installatie is een gesloten circuit met expansievat om uitzetting op te vangen.
- Het overstortventiel (veiligheidsventiel) voorkomt te hoge druk; bij drukstijging opent de veer en laat water wegstromen.
- Een bypass vloerverwarming samen met radiatoren zorgt voor een stabiel systeem en beperkt druk- en temperatuurschommelingen.
- Vloerverwarming en buizen bestaan uit moderne materialen (VPE) en vereisen specifieke installatie- en onderhoudsregels.
- Onderhoud van de ketel, brander en warmtewisselaar is cruciaal voor efficiëntie en veiligheid.
