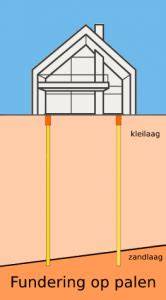

Fundering op palen wordt toegepast wanneer de draagkrachtige grond zeer diep gelegen is. De paal ontleent zijn draagvermogen aan het steunen van de paalpunt op de vaste (zand)grond en in mindere mate aan de kleef van de omringende grond aan de paalwand. De bekendste soorten paalfundering zijn o.m.: houten palen, prefab betonpalen, in de grond gevormde betonpalen, groutpaal en schroefpalen, elk met eigen voor- en nadelen afhankelijk van de bodem- en bouwomstandigheden.
Soorten palen en hun kenmerken

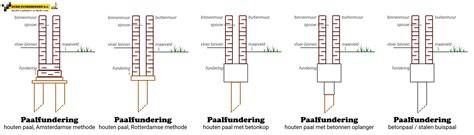

- Houten palen: snelle levering, redelijk eenvoudige heimachine, gevaar van houtaantasting vooral bij verlagen grondwaterstand; aantasting vermijden door toepassing betonnen opzetter of oplanger.
- Prefab betonpalen: lange glatte betonpalen zijn het meest gebruikte type heipaal; wapeningen voor transport en trek- en drukgolven; paallengte mag niet groter zijn dan 70 maal de diameter van de paalschacht; prefab paal met verzwaarde paalpunt heeft nadelen en is nauwelijks meer toegepast; maximale lengte circa 35 m.
- In de grond gevormde betonpalen: gat in de grond tot op vaste grondslag, wapeningen in het gat, vervolgens volgestort met beton; voordeel: lengte kan tijdens de gang van grootte wisselingen van vaste grondslag worden aangepast; grotere lengten mogelijk dan bij prefab betonpalen; snelle levering; vibro-paal en overige schroefpalen vallen hieronder; nadeel: door plaatselijk sterke grondwaterstromen kan betonmengsel weggespoeld worden voordat het hard is.
- Groutpaal: groutinjectiepaal, schroefinjectiepaal, injectiepaal, Leka-paal, kokerpaal; draaipaal.
- Schroefpalen: trillingen volledig elimineren mogelijk; DPA-schroefpalen verdringen de grond, dus geen grond naar boven gehaald.
- Heipaal (algemene term): geheide palen, met diverse verdiepings- en vormsystemen.
De keuze van een geschikt funderingssysteem hangt af van diepteligging, draagkracht en kans op (ongelijke) zettingen. In Nederland worden vooral fundering op staal en fundering op palen toegepast. Stalen palen hebben hogere milieubelasting dan houten; prefab betonpalen zijn populair vanwege snelle plaatsing en betrouwbaarheid. Grenen palen werden historisch veel gebruikt in zandlaagrijke gebieden, terwijl vuren palen beter geschikt zijn waar zandlaag diep ligt; houtrot is een belangrijk aandachtspunt en betonnen opzetters worden toegepast bij waarnemingen van grondwaterstanden.
Uitvoering en ontwerpprincipes
De palen worden meestal met zware machines de grond in geheid. Ze kunnen verticaal of schuin geplaatst worden, afhankelijk van de belasting en grondsoort. De fundering op palen vereist afwegingen op meerdere niveaus: diepte van draagkrachtige laag, keuze tussen verschillende paaltypen, en de behaalde stijfheid van het geheel. Prefab palen genieten doorgaans de voorkeur vanwege snelle montage en geringe geluidsproductie.
Bij het ontwerp speelt sondering een cruciale rol: hiermee wordt de draagkracht bepaald en de hoogte van zettingen voorspeld. Voor een betrouwbare bepaling is een voldoende aantal sonderingen nodig (bijvoorbeeld in Geotechnische Categorie 2 en 3). Reductiefactoren moeten rekening houden met ontgraving en inheien die invloed hebben op de conusweerstand en draagkracht. Het ontwerp gebruikt vaak een combinatie van punt- en schuifweerstand (evenwichtsdraagvermogen) op basis van sonderingsresultaten en de doorsnede van de paalpunt.
Inbrengtechnieken en groepsgedrag
Inbrengmethoden beïnvloeden grondverdringing, -verdringing of -verwijdering en daarmee de draagkracht en zettingsgedrag. Drie categorieën kunnen worden onderscheiden:
- Inbrengmethode met grondverdringing
- Inbrengmethode met geen of geringe grondverdringing
- Inbrengmethode met grondverwijdering
Grondverdringende palen leveren doorgaans de hoogste draagkracht, maar kunnen nadelen opleveren voor uitvoeringskosten en omgeving. Voorbeelden: geheide palen met verdikte voet zonder casing, en in-grond gevormde palen met gegoten beton. Voor de moeder van de bouwkunde is de hart-op-hart-afstand tussen palen cruciaal: bij grondverdringende palen moet deze afstand minimaal vier maal de diameter van de paalvoet bedragen, en bij niet-verdringende avegaarpalen minimaal vier maal de middellijn van de paal.
Paaltypen en hun toepassingen
Historisch gezien begonnen houten palen de markt te domineren; sinds circa 1900 kwamen betonnen en stalen palen met grotere draagkracht. Prefab palen zijn populair vanwege snelle plaatsing. Geheide stalen buispalen en avegaarpalen (met of zonder injectie) worden steeds vaker toegepast in binnensteden en renovatieprojecten. Schroefpalen bieden een trillingsvrije oplossing en zijn met name geschikt waar geluids- en trillingsbeperking essentieel is. Bij diepere of complexere projecten worden combinatiepalen toegepast, bijvoorbeeld een paal met geprefabriceerde kern.
Voor lichte constructies kan fundering op grondverbetering of verdiept staal een oplossing zijn. Een kelderfundering verhoogt de milieu-impact, maar levert extra woonruimte op; prefab betonwerken (met granulaat) leveren verduurzaming op in vergelijking met ter plaatse gestort beton. Voor isolatie van funderingsbalken zijn tevens vouwkisten beschikbaar die plat vervoerd kunnen worden en eenvoudig tot U-kisten worden gevormd op de bouwplaats.
Praktische aspecten en milieuoverwegingen
In de meeste delen van Nederland wordt gefundeerd op palen; staal is milieubelastender dan hout of beton. Duurzaam bouwen bevordert prefab betonwerken en het voorkomen van geluid- en trillingsproblematiek. Hout blijft in droge of constant natte omgevingen gunstig, maar wisselende nat-droogcycli leiden tot uitdagingen voor houten funderingspalen. Bij toepassing van houten palen is aandacht voor grondwaterpeil en tijdige droging essentieel; ter hoogte van het grondwaterpeil worden betonnen opzetters toegepast.
Bij planvorming en uitvoering spelen factoren zoals de bouwlocatie, ruimte, en bestaande bouwwerken een rol. Ten Napel heiwerken specialiseert zich in funderingen met compacte heimachines die kunnen opereren in krappe ruimtes en in gebouwen, met een doorrijhoogte van 1,70 m en doorrijbreedte van 72 cm. Constructieberekeningen zijn cruciaal om de veiligheid te waarborgen en worden uitgevoerd door de constructeur; dit geldt ook voor aanbouwprojecten.
Heipalen
Aandachtspunten bij tunnel- en bouwkundige projecten
Bij tunnels en ondergrondse constructies kunnen speciale maatregelen nodig zijn, zoals nokken voor horizontale overdragingen of schoorpalen om niet-axiale belastingen te beheersen. Trekpalen en ankers vereisen controle op spanningen en knikstabiliteit; indien nodig wordt een knikcontrole uitgevoerd. Bij onbalans tussen beide zijden van een tunnel kan rotatie optreden; in zulke gevallen kan een niet-stijf of minder stijf fundament nodig zijn.
Bij de inbrengen wordt de palenverankering afgestemd op de stijfheid van de bovenliggende constructie; twee-, drie- of vier-paar poeren worden als niet-stijf beschouwd, terwijl andere elementen als stijf kunnen worden aangemerkt. Bepalend voor de berekeningen zijn onder meer de spouw- en verplaatsingsgedrag van de palen onder lasten, en de veerconstante van de palen die ook de zetting meeneemt.
Kosten en economische overwegingen
De kosten van een paalfundering variëren afhankelijk van diepte, materiaal en projectomvang. Gemiddelde kosten per paal liggen vaak tussen de €100 en €300, maar kunnen hoger uitvallen bij langere of diepere palen. Een fundering op palen wordt meestal duurder geacht dan traditionele funderingen door extra arbeid, machines en materialen. De dikte van de funderingsplaat bovenop de palen ligt doorgaans tussen 15 en 30 centimeter, afhankelijk van de belasting en gebouwbreedte.
Samenvatting van belangrijkste principiële regels
Belangrijkste regels en richtlijnen: palen hebben minimaal een lengte van vijf maal de dwarsdoorsnede; de keuze van paaltype is afhankelijk van bodem en belasting; hart-op-hart-afstanden dienen volgens normen te worden aangehouden die variëren met het type paal. Grondverdringende palen leveren doorgaans de hoogste draagkracht, maar vereisen zorgvuldige planning vanwege verstoring van nabijgelegen paalen en ondergrond; bij trekbelaste palen is extra aandacht voor de vastheid van zandlagen vereist. Grondonderzoek en sonderingen vormen de basis voor de berekening van maximale paaldraagkracht en verdeling van belasting in balkroosters, waarbij rekening wordt gehouden met permanente en variabele lasten, windbelastingen en eventuele aanpassingen voor aanbouwen.
