Oorzaken en herstel van scheuren in tegelvloer boven kruipruimte: een gedetailleerde analyse van een natte bouwfase en structurele grenzen

Vrij snel na de oplevering van de nieuwbouwwoning verschijnen er scheuren in de tegelvloer op de begane grond. Na onderzoek blijkt de scheurvorming afkomstig uit de ondergrond en dan met name uit de constructieve begane grondvloer. De woning is er één uit een seriebouw van vrijstaande woningen. Door de aannemer is de constructieve begane grondvloer gelegd en volgens het bestek met een zandcement dekvloer afgewerkt.

Na verloop van enige tijd is de tegelvloer op meerdere plaatsen scheuren gaan vertonen waarop de aannemer en tegelzetter werden aangesproken. De aannemer, die de woning heeft gebouwd, stelde dat het ‘niet zijn werk’ was dat scheurvorming vertoonde. De tegelzetter stelde dat natuursteen vloertegels altijd kunnen gaan scheuren: ‘dat komt hij wel vaker tegen’.

Naast het eerder genoemde wordt gemeld dat de ruwbouw van de woning in een erg nat najaar en natte winterperiode is gerealiseerd. De woning was pas wind- en waterdicht in het vroege voorjaar. De oplevering is begin april geweest. Voorafgaand aan de werkzaamheden van de betreffende eigenaar heeft de tegelzetter, die de werkzaamheden aan de vloer heeft uitgevoerd, de zandcement dekvloer samen met de aannemer op onvolkomenheden nagezien en als voldoende geaccepteerd. De tegelzetter heeft hierop de sleuven voor de vloerverwarming in de opgeleverde dekvloer gezaagd en gefreesd. Hierna zijn de tegels in het afgesproken patroon gelegd en ingewassen.

Na enige tijd merkte de eigenaar donkere lijnen in de tegelvloer op, die zich met de tijd doorontwikkelden tot haarscheuren en zelfs breder dan dat. Wanneer de bouwpatholoog de woning betreedt vallen direct de scheuren op. Het betreft haarscheuren waarin plaatselijk de natuursteen is afgebrokkeld. Incidenteel is sprake van splinters natuursteen.

Na het globaal inmeten en het vastleggen van de scheurvorming wordt de kruipruimte bezocht. De constructieve vloer is opgebouwd uit zogenaamde ribcassette vloerelementen. De kruipruimte is opgedeeld in meerdere compartimenten. Na wat controle- en meetwerk wordt vastgesteld dat de scheuren zich voordoen op de plaats van elementnaden en de overgangen tussen verschillende vloervelden, de verschillende compartimenten. De dekvloer blijkt ongewapend direct op deze elementen te zijn aangebracht en dus niet zwevend te zijn uitgevoerd.

Doordat de elementen constructief niet gekoppeld zijn, kunnen deze min of meer onafhankelijk van elkaar vervormen. Tevens ontstaat er door verharding en droging enige krimpvervorming van de elementen. Hierbij ontstaat er een scheur in de vulnaad tussen de elementen, die zich doorzet in de dekvloer, niet gehinderd door enige wapening. Een dergelijke vloeropbouw is om die reden dan ook niet geschikt voor directe afwerking met een tegelvloer.

Het is dan altijd een interessante vraag voor eigenaren wie van de vaklui nu een betere inschatting en voorlichting had moeten of kunnen geven. Had de aannemer nu moeten doorvragen aan de tegelzetter tijdens de oplevering of had de tegelzetter nu een betere inschatting moeten maken en moeten doorvragen bij de aannemer?

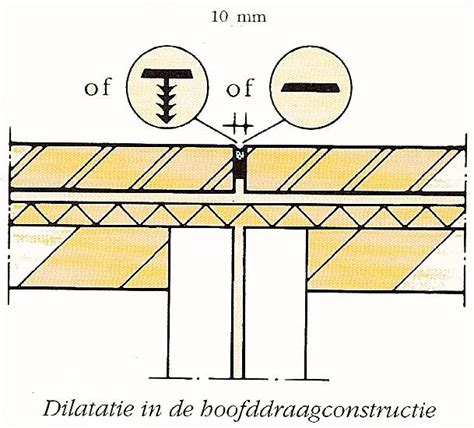

Dit herstel van de tegelvloer is zeer ingrijpend. De gehele vloer, inclusief de zandcement dekvloer, moet dan worden verwijderd. Op de vloerelementen moet een foamlaag of een folie gelegd worden, die ook de niveauverschillen opheft. Om opnieuw scheuren te voorkomen is het noodzaak in de nieuwe zandcement dekvloer een ‘krimp’ wapeningsnet op te nemen. Aan dit wapeningsnet kunnen de slangen van de vloerverwarming vastgezet worden. Op deze wijze wordt er een zogenaamde zwevende vloer gerealiseerd. In deze situatie is, met de bijbehorende technisch risico’s voor de vloerverwarming en het opnieuw optreden van scheurvorming op termijn, door de eigenaar zelf gekozen voor de optie om enkel de gescheurde tegels te vervangen en hierin een dilatatievoeg te laten zagen. De dilatatievoeg is afgewerkt met een kitvoeg.

Rond de scheurvorming in de ondervloer zal op termijn opnieuw dus onthechting of scheurvorming kunnen optreden. Scheuren in betonvloeren kunnen zowel oppervlakkig als structureel van aard zijn. Deze scheuren variëren in ernst en kunnen diverse oorzaken hebben. Oppervlakkige scheuren, vaak aangeduid als haarscheurtjes, ontstaan meestal tijdens het uithardingsproces van beton. Dit type scheuren wordt voornamelijk veroorzaakt door krimp. Wanneer beton droogt, verdampt het water, wat kan leiden tot lichte krimp en dus kleine, oppervlakkige scheuren. Hoewel oppervlakkige scheuren meestal geen structurele problemen veroorzaken, kunnen ze wel lelijkheid veroorzaken.

Structurele scheuren zijn meestal dieper en breder dan oppervlakkige scheuren. Ze kunnen wijzen op ernstigere problemen zoals een slechte ondergrond voorbereiding, zware belasting van de vloer, of schade door natuurlijke factoren zoals aardbevingen. Bij het waarnemen van structurele scheuren is het essentieel om een specialist in te schakelen voor een grondige evaluatie. Een deskundige kan de oorzaak van de scheuren bepalen en de juiste herstelmaatregelen aanbevelen.

Injecteren met epoxy: dit is een veelgebruikte methode om diepe scheuren te repareren. Scheuren in betonvloeren kunnen variëren van oppervlakkige haarscheurtjes tot ernstige structurele scheuren. Het is belangrijk om scheuren in betonvloeren serieus te nemen en, indien nodig, professioneel advies en herstelmaatregelen in te roepen om de veiligheid en duurzaamheid van de vloer te waarborgen.

Waarom scheurt een ondervloer (cement of beton) en daardoor ook de tegelvloer? Rechtlijnige scheuren in harde vloerafwerkingen, zoals natuursteen of tegels, is een schade waar consumenten en vloerafwerkers vaak mee worden geconfronteerd. Deze scheuren treden op in de voegen tussen prefab betonnen vloerelementen en ontstaan doordat de verbindingen tussen prefab vloerelementen onvoldoende in staat zijn om vervormingen te weerstaan. De druklaag en de zwevende dekvloer bieden oplossingen, maar vereisen juiste detaillering en tijdige toepassing in het ontwerpproces.

Om scheuren in harde vloerafwerkingen op betonnen constructievloeren te voorkomen zijn twee eenvoudige methoden beschikbaar: het aanbrengen van een goede en voldoende gewapende druklaag of een zwevende dekvloer op de constructievloer. Daarnaast is een ontkoppelingsmat een mogelijke optie wanneer spanningen in de ondergrond spelen. Een zwevende dekvloer voorkomt dat scheuren zich voortzetten in de vloerafwerking. Beide oplossingen hebben hun consequenties voor hoogte en detaillering, waardoor vroegtijdige beslissingen essentieel zijn.

Bij ontwerp en uitvoering zijn vele partijen betrokken en elke partij is verantwoordelijk voor een deel van het proces. De gespecialiseerde aannemer moet op de gegeven detaillering een goede vloerafwerking aanbrengen, maar dit lukt in de praktijk vaak niet. De mogelijkheden van de gespecialiseerde aannemer zijn beperkt, en vaak is een detaillering die hoogte kost noodzakelijk. Daarom is het cruciaal om in een vroeg stadium de keuze voor vloeropbouw te bepalen, bij voorkeur door architect in samenwerking met opdrachtgever.

In veel situaties is in het ontwerpproces nog niet bekend welke vloerafwerking zal worden gekozen. Een duidelijk voorbeeld is woningbouw, waarbij koper(en) verwachten dat zij op een betonnen vloer een harde vloerafwerking kunnen toepassen. Indien bij de bouw niet al rekening is gehouden met een zwevende dekvloer of een druklaag, is dit later vaak niet meer mogelijk. Daarom zou in woningbouw altijd één van de twee voorgestelde oplossingen moeten worden toegepast.

De volgende maatregelen komen vaak voor, maar geven geen garantie tegen scheuren: een druklaag, of een zwevende dekvloer; beide verhogen de benodigde hoogte en beïnvloeden detaillering. Tegels zijn mooi en praktisch, maar scheuren en loslatende tegels ontstaan vaak door fouten in voorbereiding of verwerking: ongeschikte lijm, onvoldoende vlakke ondergrond, of onvoldoende lijmdek. Een ontkoppelingsmat kan spanning in ondergronden compenseren en vocht- en temperatuurschommelingen opvangen. Ook is het cruciaal dat tegellijm voldoende tijd krijgt om uit te harden voordat men gaat voegen of belasten.

Bij twijfel over de juiste producten en aanpak kunnen vakmannen en leveranciers adviseren over de beste oplossingen. Een aantal toegankelijke bronnen adviseert streng te controleren, primer te gebruiken en de juiste vertanding van lijmkam te kiezen. Voor kleine haarscheurtjes kan een reparatiekit of epoxyhars een tijdelijke oplossing bieden. In het geval van ernstige scheuringen kan injecteren met epoxy een effectieve herstelmaatregel zijn, mits deskundig uitgevoerd.

Infographic: schematische weergave van de constructieve begane vloer, ribcassette elementen, kruipruimte en dekvloer met een zwevende oplossing.

Belangrijkste oorzaken en herstelstrategie samengevat

1. Oorsprong uit de ondergrond - scheurvorming manifesteert zich bovengronds boven de kruipruimte bij elementnaden en overgangen tussen vloervelden.
2. Onvolkomenheden in dekvloer en verbindingen - ongewapende dekvloer direct op ribcassette-elementen, waardoor krimp en vervorming leiden tot scheuren in vulnaad en tegellaag.
3. Constructie- en ontwerpfouten - gebrek aan koppeling tussen elementen voorkomt gezamenlijke vervorming en verzwakt de mogelijkheid tot strak tegellijmwerk.
4. Nalatige voorlichting en oplevering - verschillende partijen geven onvoldoende door dat zwevende vloer of druklaag noodzakelijk kunnen zijn voor tegels.
5. Herstelopties - volledige verwijdering van vloer en dekvloer, toepassing foam/folie onderlaag, krimpwapening, zwevende dekvloer, herbevloering en dilatatievoeg; of beperkte reparatie door tegelvervanging en kitvoeg wanneer de eigenaar kiest voor lagere ingrepen.

Waarom kiezen voor een zwevende vloer of druklaag?

Een zwevende dekvloer laat horizontale beweging toe zonder dat scheuren zich voortzetten in de vloerafwerking. Een voldoende gewapende druklaag beperkt scheuren boven langsvoegen maar is minder geschikt boven kop- en steunpunten. Beide opties verhogen de vloerhoogte en vereisen vroege integratie in het ontwerp.

Bij natte periodes en hoge krimp kan de ondervloer alsnog scheuren vertonen, waardoor dilatatievoegen en opnieuw afdichten noodzakelijk kunnen zijn. In sommige gevallen kiezen eigenaren ervoor om enkel beschadigde tegels te vervangen en een dilatatievoeg te laten zagen, wat op termijn opnieuw scheurvorming rondom de ondervloer kan veroorzaken.

Checklist: voorkomen van scheuren in tegelvloeren boven kruipruimte

• Voordat er gelegd wordt: controleer vlakheid en stabiliteit van ondergrond; egaliseer indien nodig;
• Kies flexibele lijm en passende voegmiddelen afhankelijk van ondergrond en temperatuurwisselingen;
• Overweeg ontkoppelingsmatten bij spanningsbronnen of oude dekvloeren met scheuren;
• Plan tijdig voor een zwevende dekvloer of een gewapende druklaag in woningbouwprojecten;
• Laat de bouwkundige aannemers en tegelzetters duidelijk communiceren over oplevering en kwaliteitseisen;
• Overweeg epoxy-injectie of andere betrouwbare herstelmethoden bij detectie van structurele scheuren;
• Beoordeel de noodzaak van dilatatievoegen bij herstel en houd rekening met toekomstige bewegingen.

Technische aanbeveling voor herstel en toekomstbestendigheid

De aarde van de kruipruimte beïnvloedt de draagkracht en schemert door naar de tegelvloer. Om toekomstige scheuringen te voorkomen, is het essentieel dat de ondervloer en dekvloer adequaat zijn gekoppeld of als zwevende vloer zijn uitgevoerd, zodat krimp en droging van de elementen niet direct leiden tot scheuren in de tegellaag. Een combinatie van foamlaag, folie, krimpwapening en een zwevende dekvloer biedt de beste balans tussen duurzaamheid, warmteverlies en flexibiliteit.

Praktische interventievoorbeelden

1. Volledige verwijdering van vloer en dekvloer, reconstructie met zwevende vloer en krimpwapening; tegelwerk opnieuw plaatsen met dilatatievoegen.
2. Beperkte herstelmaatregelen: verwijderen van enkel de beschadigde tegels en aanbrengen van dilatatievoeg, met risico op toekomstige loskomende verbindingen rond de ondervloer.
3. Epoxy-injectie voor diepe scheuren: vereist professionele uitvoering en monitoring voor duurzaamheid.
