Flexibel rookkanaal en beluchting in een schoorsteen: installatie, precisie en veiligheidsmaatregelen

Flexibel rookkanaal aanleggen in bestaande schoorsteenAls de schoorsteen lek is of groter dan nodig of als u een nieuwe kachel installeert dan moet u zeker overwegen om de bestaande schoorsteen te renoveren. U kunt dit doen door een nieuw flexibel rookkanaal aan te leggen in uw oude schoorsteen. U gaat zelf de nieuwe voering aanleggen maar u wilt natuurlijk wel weten waar u allemaal op moet letten. Leest u daarom rustig verder!

Veiligheid en voorbereiding

• VeiligheidNeem voorzorgsmaatregelen bij het werken op hoogte. Draag geschikte beschermende kleding. De uiteinden van RVS voeringen zijn scherp, draag handschoenen. Roet is zuur en kan irriteren, draag een stofmasker en een veiligheidsbril.
• Voorbereiding werkzaamhedenDe schoorsteen moet zijn gemaakt van massief metselwerk van ten minste 10cm dikte. Veeg de schoorsteen grondig om alle roet en teer te verwijderen, dit verhoogt de levensduur van de voering. Controleer of de schoorsteenconstructie in orde is en wind-en waterdicht. Verwijder alle obstakels op en in de schoorsteen die de installatie van de schoorsteenvoering kunnen belemmeren. In geval van bochten, versmallingen en verstoppingen kan het nodig zijn het kanaal ter plaatse open te hakken. Bepaal de juiste diameter van de schoorsteenvoering. Deze is afhankelijk van de beschikbare ruimte, de hoogte van het kanaal en het vermogen van de kachel. De diameter van de uitlaat van de kachel is een goede indicatie. Als u zeker wilt weten of de voering geplaatst kan worden, bestel dan eerst 1 meter en trek deze door het kanaal. Gebruik liefst 1 lengte en geen kortere lengtes aaneen. Bestel altijd iets meer dan de hoogte van de schoorsteen. Dit vergemakkelijkt installatie. Raadpleeg ook de installatiehandleiding van uw toestel, in sommige gevallen wordt voorgeschreven om een lengte strakke pijp tussen flex en toestel te plaatsen.

Wel of geen isolatiekorrels

Wij adviseren om de voering in alle gevallen te isoleren. Isolatie gaat een te snelle afkoeling van rookgassen tegen. U voorkomt daarmee ongewenste condensatie, ongewenste aanslag van roet en teer en problemen met trek. De levensduur is langer als u isoleert. U moet zeker isoleren bij een hoge of brede schoorsteen, een schoorsteen die aan de buitenzijde tegen het huis is geplaatst of een schoorsteen die gebruikt gaat worden voor rookgasafvoer van een pelletkachel (gebruik daarnaast ook uitsluitend ENplus-gekeurd pellets van het type A1). De ruimte tussen de voering en de bestaande schoorsteen moet u vullen met vermiculite isolatiekorrels of een mortel hiervan. Als alternatief, kan in sommige situaties een keramische deken worden toegepast.

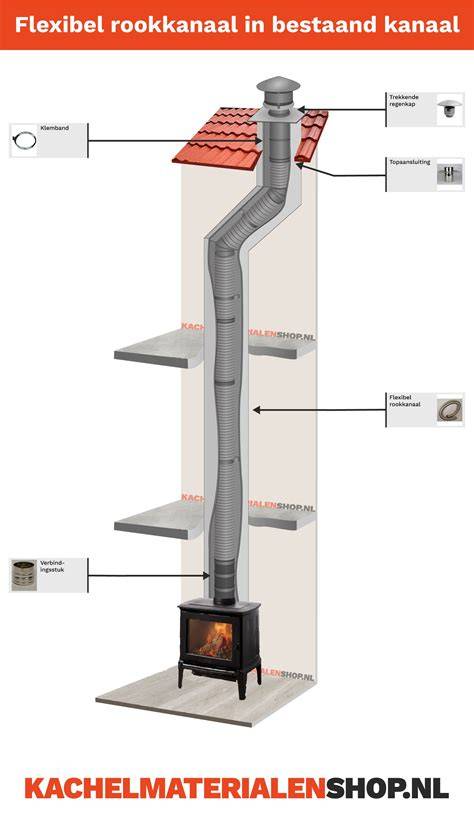

Installatie en aansluiting flexibel rookkanaal

Monteer onderaan een houten klos in de voering en maak daar een touw aan vast. Installatie is een werk voor twee personen. De persoon op het dak laat het touw door de schoorsteen zakken. De persoon beneden neemt het touw en trekt de schoorsteenvoering voorzichtig naar beneden. De persoon op het dak begeleidt de voering over de bovenkant van de schoorsteen om te voorkomen dat de voering te veel doorknikt. Trek de voering onderaan het kanaal iets verder door. Verwijder de klos. In geval van een bovenaansluiting bevestigt u nu de instortnisbus direct aan de flexibele voering met RVS popnagels of parkers. In geval van een zijaansluiting bevestigt u het koppelstuk aan de flexibele voering met RVS popnagels of parkers. Vervolgens zet u het t-stuk aan het koppelstuk vast met een klemband. Trek de voering omhoog zodat de nisbus of het t-stuk op de juiste positie komt te zitten. Zet de nisbus rondom vast met specie of kachelkit. Zet het t-stuk vast met een beugel of stort deze mee in in de isolatiekorrels. Giet de isolatiekorrels of mortel in de ruimte tussen voering en schoorsteen. Hou de voering daarbij zoveel mogelijk in het midden van het kanaal. Gebruik evt een schoorsteenbeugel ter extra ondersteuning van de flexibele pijp: maak met een haakse slijper 2 sleuven in het metselwerk en laat de poten van de beugel daar in wegzakken. Maak de voering aan de bovenzijde op maat met een haakse slijper. Breng fors siliconenkit aan onder de plaat van de topaansluiting en druk de topaansluiting in de flexibele voering. Zet de topaansluiting evt extra vast op het metselwerk met RVS materiaal. Bevestig een trekkap op de topaansluiting. De flexibele kachelpijp is nu klaar voor gebruik!

NB

NB: Als u een mortel heeft gemaakt van de isolatiekorrels wacht u eerst 6 weken voor gebruik.

Context en aanvullende overwegingen

Artikel deel 1 Bespreekt de zorg die nodig is bij het bouwen en renoveren van schoorstenen. Er wordt onder andere gewezen op het belang van nauwkeurig metselwerk, afdichtingen en het voorkomen van uitmonding op kritieke plaatsen. Het beschrijft ook de voordelen van systemen zoals het Shunt-schoorsteenconcept, waarbij een gemeenschappelijk kanaal wordt gebruikt en de veiligheid en trek wordt verbeterd doordat rookgassen voorverwarmd raken en minder vatbaar zijn voor valwinden.

Overwegingen bij stenen- en materialenkeuze

Roestvrijstalen (inox) schoorstenen zijn hoogwaardige en duurzame oplossingen voor het afvoeren van rookgassen. Ze zijn gemaakt van roestvrij staal en bieden hoge weerstand tegen corrosie en zure condensaten. De samenstelling van roestvrij staal (bijv. AISI 304 of AISI 316) bepaalt de weerstand tegen agressieve chemicaliën. Plaatmetalen schoorstenen zijn een goedkopere optie maar minder bestand tegen corrosie en hogere temperaturen. De keuze hangt af van het type verwarmingssysteem, brandstof en lokale regelgeving.

Technische kernpunten en onderhoud

• Rookkanalen vormen het belangrijkste onderdeel van het schoorsteensysteem en moeten luchtdicht zijn.
• Regelmatig onderhoud en reiniging zijn essentieel, zeker bij hout- en kolenbrandstoffen.
• Een te kleine of te grote diameter kan trekkwesten veroorzaken; de hoogte van de schoorsteen dient zodanig te zijn dat trek optimaal blijft.
• Bij meerdere open haarden of kachels op één schoorsteen is zorgvuldige planning nodig en mogelijk advies van een professional vereist.

Externe luchttoevoer (beluchting) en trek

De externe luchttoevoer haalt de benodigde zuurstof van buitenaf en maakt de kachel minder afhankelijk van de ruimte waarin hij staat. Dit is vooral aan te raden bij mechanische ventilatie, WTW-installaties, open keuken met afzuigkap en goed geïsoleerde (laag-energie) woningen. Een goede beluchting helpt ook om rookgassen effectief af te voeren en koolmonoxide- en rookinhalatie te voorkomen.

Samenvatting van sleutelprincipes

De werking van een schoorsteen berust op het schoorsteeneffect: warme gassen stijgen en zorgen voor trek. Het ontwerp moet zodanig zijn dat wind en obstakels de trek niet negatief beïnvloeden. Een dubbelwandig, geïsoleerd rookkanaal biedt de beste combinatie van veiligheid en efficiëntie, vooral bij buiteninstallaties of lange afstanden. Gebruik altijd de installatiehandleiding en laat bij twijfels een vakman meekijken.

Rookkanalen en bevestigingsonderdelen moeten voldoen aan veiligheidsnormen en materiaalkeuzes zoals roestvrij staal of plaatmetaal. De demper dient zodanig bediend te kunnen worden dat regen en vuil buiten blijven wanneer de haard niet in gebruik is. Onderhoud en inspectie blijven cruciaal voor een veilige en efficiënte werking van de schoorsteen en kachel.
