Het installeren van een dikwandige zwarte kachelpijp is geen alledaagse klus. Op deze pagina richten we ons specifiek op de installatie van een dikwandige zwarte kachelpijp. Controleer de lokale wet- en regelgeving in Nederland en kies de juiste kachelpijp met aandacht voor de voorschriften uit het Besluit bouwwerken leefomgeving (Bbl).
Kies de juiste kachelpijp en houd rekening met normes
Gebruik enkelwandige zwarte kachelpijpen alleen als verbindingsstuk binnen de stookruimte. De dikwandige zwarte kachelpijp is een enkelwandige kachelpijp. Dikwandige zwarte kachelpijpen worden uitsluitend gebruikt in de stookruimte. Vanaf een muur- of plafonddoorvoer zijn dubbelwandige kachelpijpen verplicht. Dikwandige zwarte kachelpijpen mogen, net als RVS enkelwandige kachelpijpen, nooit door muren, plafonds, vloeren of ramen worden geleid. Een dikwandige zwarte kachelpijp moet, net als een RVS enkelwandige kachelpijp, altijd een minimale afstand van 20 cm houden tot brandbare materialen. Voor dubbelwandige kachelpijpen geldt een veiligheidsmarge van 8 cm. De (binnen)diameter van uw kachelpijp is meestal gelijk aan de uitgang van uw kachel; een maat groter kiezen kan soms wenselijk zijn om volledige capaciteit te benutten.
Uitmonding en omkokering
Oude schoorstenen zijn vaak te groot voor moderne houtkachels, waardoor de luchttoevoer niet in verhouding staat tot de warmteproductie. Om dit te voorkomen kun je een roestvrijstalen flexibel rookkanaal in de oude schoorsteen plaatsen. Een te kort rookkanaal kan onvoldoende trek genereren; een recht rookkanaal biedt de minste weerstand. Houd rekening met omkokering als je een dubbelwandig rookkanaal door de muur of plafond voert. Voor dubbelwandige systemen geldt vaak extra aandacht voor de omkokering en de materialen die daarin gebruikt worden.

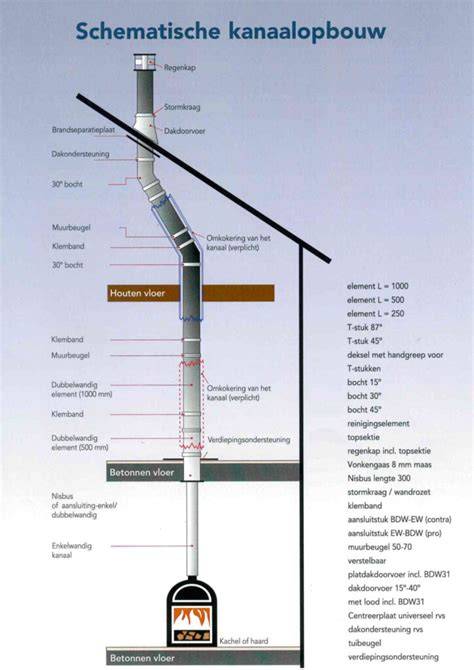

Installatiepad: traject, afstand en montagemogelijkheden
Het rookkanaal moet zo direct en recht mogelijk zijn. Te veel bochten beperken de rookgasafvoer, verminderen de trek en verhogen creosootvorming; rechte systemen vragen minder onderhoud. De (binnen)diameter van de kachelpijp moet overeenkomen met de uitgang van de kachel en volg altijd de fabrikantaanbevelingen. Volgens bouwvoorschriften eindigt een enkelwandige kachelpijp minimaal 45 cm onder een brandbaar plafond en moet de afstand tot brandbare materialen minimaal drie keer de diameter van de pijp zijn. Voor dubbelwandige rookkanaalinstallaties gaat het vooral om de juiste verloopstukken en de verticale tot horizontale afstanden in het traject.
- Begin onderaan met een EW naar DW aansluitstuk (en vergeet niet mee te bestellen!).
- Dubbelwandige pijpen moeten van onder naar boven worden opgebouwd; insteekmof verbindingen helpen lekkages en condensproblemen voorkomen.
- Traject moet zoveel mogelijk verticaal zijn; horizontale delen mogen beperkt zijn tot maximaal 150 mm volgens normen.
- Uitmonding kiezen: daknok of nabijgelegen plek; hoogte berekenen volgens dakhelling en afstand tot nok.
- Ondersteuning: na elke 1,5 meter kanaaldeel een muurbeugel; zet kanaaldeelen vast met RVS bandklemmen.

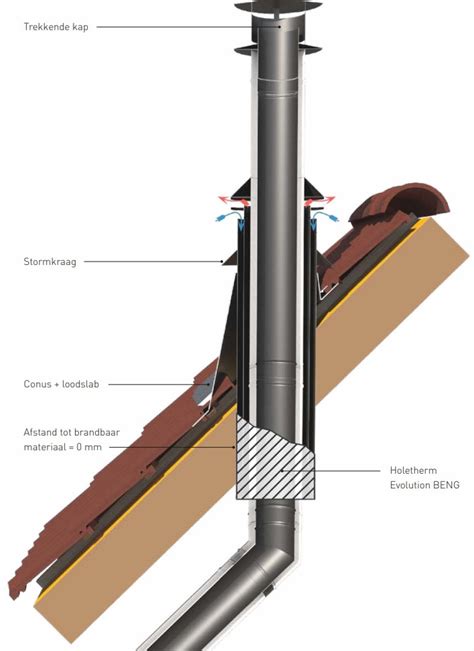

Beveiliging en omkokering, dakdoorvoer
Omkokering verplicht buiten het vertrek waar het toestel staat. Bij brandbare vloeren moet de omkokering door de vloer en dak doorlopen. In onbrandbare vloeren mag de omkokering onderbroken worden. Gebruik vuurvaste en onbrandbare materialen in de omkoker, met minimaal 12 mm dik plaatmateriaal. Dakdoorvoer kan met een plakplaat of loodslab; bevestig een stormkraag en sluit af met een eindkap. Bij afgesloten daksystemen moet de uitmonding vrij blijven van obstakels en rekening houden met winddruk en hoogte. NB: complete sets dakdoorvoer voor houtkachels zijn leverbaar.
Bevestiging aan muur of vloer: muursteunen en gewichtsdraag
Bij horizontale steun gaat de kachelpijp aan de muur bevestigd worden zodat hij niet heen en weer beweegt; dit kan met daksteun en muurbeugels. Verticale steun is nodig om het gewicht van de pijp te dragen. Voor achteraansluitingen moet je erop letten dat er niet te veel druk op komt te staan. Een T-stuk kan gewicht opvangen en door de vloer of muur gemonteerd worden, waardoor lastdruk op de pijp vermindert. Als T-stuk niet mogelijk is, kan een bevestigingsplaat op het plafond mogelijk zijn, uitgerust met ons Twist-Lock systeem. Een goede bevestiging en regelmatige inspectie zijn essentieel voor veiligheid en lange levensduur van het systeem.
Ventilatie en muurdoorvoer voor verschillende kacheltypes
Bij muurdoorvoer is het cruciaal na te gaan welk type kachel je hebt. Hout- en pelletkachels vragen doorgaans om dubbelwandige, geïsoleerde muurdoorvoer. Gashaarden gebruiken een buis-in-buis systeem; elektrische en bio-ethanol haarden produceren minder rook en kunnen andere vereisten hebben. Voor elke situatie gelden bouwvoorschriften en normen zoals Bouwbesluit en EN 1856-1, met minimale afstanden tot ramen, deuren en ventilatieopeningen om terugslag en rookgasproblemen te voorkomen. Een specialist kan helpen bij het kiezen van de juiste doorvoer en locatie.
Praktische installatie-instructies en veelgemaakte fouten
Plan de muurdoorvoer zorgvuldig: markeer opening op muur, boor voor, installeer basis en bevestig met muurbeugels. Houd rekening met afmetingen, afstanden en veiligheidsnormen. Een foutieve installatie kan leiden tot rookgaslekken, koolmonoxidevergiftiging en brandgevaar. Laat installaties door een erkende vakman uitvoeren als u twijfelt over de juiste materialen of stappen.
- Meet de verticale en horizontale afstanden nauwkeurig; gebruik de diameter van de pijp als referentie.
- Zet openingsgaten op 3 cm grotere cirkeldiameter voor muurdoorvoer en maak een duidelijke referentiepunt voor buitenmuur.
- Installeer basis, vervolgens alle onderdelen, en bevestig met spanbanden en muurbeugels om stabiliteit te garanderen.
- Bevestig rookgasafvoerbuis en muurrozet als verbindingselement tussen de kachel en schoorsteen.
- Plan inspectie en onderhoud: laat kanaal minimaal jaarlijks reinigen en inspecteren door een vakman.
Veiligheids- en reglementaire benadrukking
De Nederlandse regelgeving vereist dat muurdoorvoer en rookkanaalsystemen voldoen aan strengere normen, vooral met dubbelwandige systemen en afstanden tot brandbare materialen. Gebruik uitsluitend materialen die voldoen aan EN 1856-1 en Bouwbesluit, laat installatie controleren door vakmensen en vraag naar advies op maat bij uw dealer of Experience Center.
Airconditioning - Installatie door de muur
Praktische tips van experts
Contacteer specialisten als u twijfelt; professionele installatie garandeert naleving van normen en een veilige werking van de kachel. Moderne rookkanaalsystemen bestaan uit elementen die flexibel inzetbaar zijn bij uiteenlopende bouwsituaties, zoals offsetbochten of dakdoorvoeren in diverse graden. De systemen zijn uitbreidbaar en kunnen later opnieuw worden geconfigureerd om aan veranderde wensen te voldoen.
Overige overwegingen en context
Voordat u begint met de montage, overweeg of u de roestvrijstalen rookkanaal op muur, voetstuk of vloer wilt installeren en markeer de openingspositie op de muur. Kalendermatige planning van onderhoud en inspecties kan helpen rook- en creosootproblemen te voorkomen en de veiligheid te waarborgen bij langdurig gebruik.
Samenvatting van sleutelpunten
- Dubbelwandige pijpen vereist vanaf muurdoorvoer; bescherming tegen brandbare materialen.
- Right-trace en zo recht mogelijk: minimaliseer bochten en horizontale delen.
- Correcte omkokering en brandveiligheidseisen verstrekken bescherming tegen brand en rookvorming.
- Bevestiging en ondersteuning regelmatig controleren; plan onderhoud en inspectie.
- Vraag deskundig advies bij HAVÉ Verwarming of een erkend installateur voor maatwerk.
