De NL-SfB codering zoals deze is opgenomen NPR 2657 (norm ingetrokken per 10-01-2011). Deze codering is nu opgenomen in de elementen methode zoals deze door de BNA wordt aangegeven. Het gebruik van deze codering maakt het mogelijk om een schakeling binnen een laagstructuur aan te brengen waarmee het mogelijk wordt op objecteigenschappen onderdelen te schakelen. De verdeling van deze codering is een direct gevolg van de elementen methode en de clustering van deze elementen volgens de calculatie normering NEN 2634.
De complete code bestaat uit een 4 cijfers, waarbij de laatste twee cijfers de functie en toepassing nog aangeven. In de objectschakelingen worden 4 cijfers gewenst. Voor een volledig overzicht download het boek door gebruik te maken van onderstaande icoon:
De NL-SfB codering wordt toegepast op uiteenlopende bouwdelen zoals vloeren, funderingen en afwerkingen. Bijvoorbeeld: 23.15 vloeren; niet constructief, vloeren t.b.v. technische voorzieningen en 23.25 vloeren; constructief, vloeren t.b.v. technische voorzieningen. In de tabelachtige indeling zijn de coderingen onderverdeeld in hoofdstukken zoals 1- FUNDERINGEN, 2- RUWBOUW, 3- AFBOUW en 4- AFWERKINGEN, met verdere uitsplitsingen per type constructie.
De oorsprong van NL-SfB codering ligt bij de Samarbetskommittén voor Byggnadsfragor, wat vertaald kan worden als Gezamenlijke Werkcommissie voor Bouwproblematieken. De eerste versie dateerde uit 1947. In 1958 werd dit systeem aanbevolen voor internationaal gebruik door het CIB. De classificatie codering wordt vervolgens gebruikt om de verschillende onderdelen in het model te kunnen rangschikken, hierbij gebruik makend van een extra codering in de objecten. Deze zal in de IFC worden opgenomen als Uniform classificatie code.
Regels zijn opgebouwd door gebruik te maken van een codering, omschrijving groepering en een objectsoort aanduiding. Door gebruik te maken van verschillende groeperingen is het mogelijk in de classificatie keuzetabel vertakkingen aan te maken hetgeen de bruikbaarheid bevorderd.
Voorbeelden en structuur van de coderingen

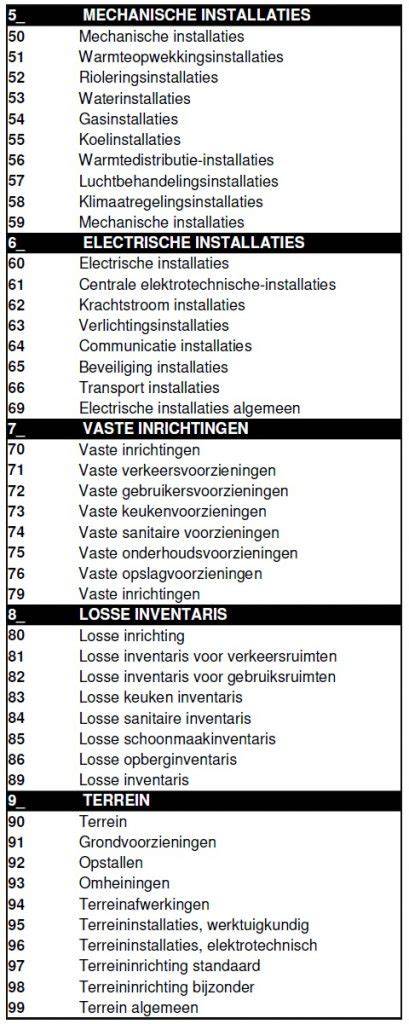

1- FUNDERINGEN → 1 -2000151
- 11 bodemvoorzieningen
- 2 -2001340 11.10 bodemvoorzieningen; grond, algemeen (verzamelniveau)
- 3 -2001340 11.11 bodemvoorzieningen; grond, ontgravingen
- 3 -2001340 11.15 bodemvoorzieningen; grond, damwanden
- 3 -2001340 11.20 bodemvoorzieningen; water, algemeen (verzamelniveau)
2- RUWBOUW → 1 -2000151
- 21 buitenwanden
- 22 binnenwanden
- 23 vloeren
- 24 trappen en hellingen
- 27 daken
3- AFBOUW → 1 -2000151
- 41 buitenwandafwerkingen
- 42 binnenwandafwerkingen
- 43 vloerafwerkingen
- 44 trap- en hellingafwerkingen
- 45 plafondafwerkingen
- 47 dakafwerkingen
4- AFWERKINGEN → (vaak gekoppeld aan kleinere elementen) 41-47-codes voor afwerkingsonderdelen zoals bekledingen, afwerklagen en systemen.

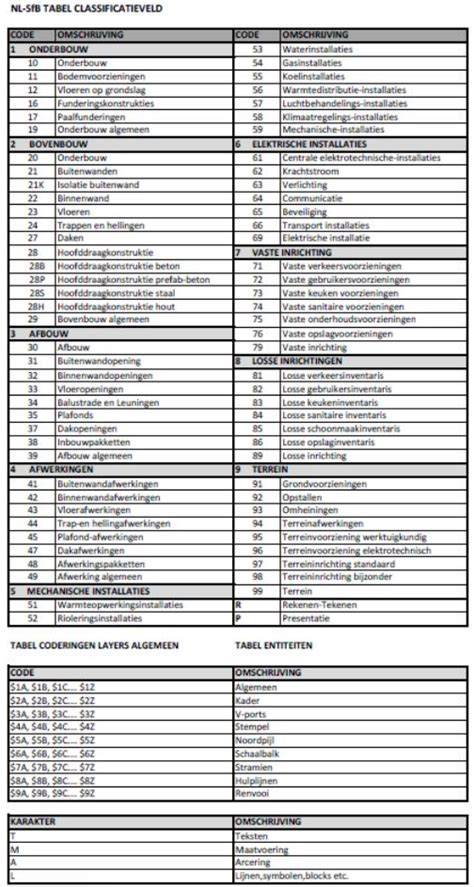

De meest gebruikte tabel van NL-SfB is tafel 1. Hiermee orden en filter je bouwdelen en installaties, ook wel ‘elementen’ genoemd. De bouw- en installatiebranche gebruikt deze open classificatiestandaard al jaren in alle bouwfasen; van ontwerp en realisatie tot en met het beheer van bouwwerken. Heel eenvoudig uitgelegd: denk eens aan een doos met LEGO blokjes die allemaal door elkaar liggen. Dat vraagt om een ordening. Dat kan op kleur, of afmeting, maar ook op basis van functie. Dit laatste kun je vergelijken met de NL-SfB-classificatie: door alle functionele gebouwdelen te voorzien van een unieke code, zorgt deze standaard voor één versie van de waarheid.
Id Name -2000011 Walls -2000014 Windows -2000023 Doors -2000032 Floors -2000035 Roofs -2000038 Ceilings -2000080 Furniture -2000100 Columns -2000120 Stairs -2000126 Railings -2000151 Generic Models -2000160 Rooms -2000170 Curtain Panels -2000171 Curtain Wall Mullions -2000180 Ramps -2000190 Filled region -2000191 Plan Region -2000340 Curtain Systems -2000700 Materials -2000996 Shaft Openings -2001000 Casework -2001040 Electrical Equipment -2001060 Electrical Fixtures -2001100 Furniture Systems -2001120 Lighting Fixtures -2001140 Mechanical Equipment -2001160 Plumbing Fixtures -2001180 Parking -2001220 Roads -2001260 Site -2001300 Structural Foundations -2001320 Structural Framing -2001327 Structural Beam Systems -2001330 Structural Columns -2001336 Structural Trusses -2001340 Topography -2001350 Specialty Equipment -2001354 Structural Stiffeners -2001360 Planting -2001370 Entourage -2003600 Spaces -2008000 Ducts -2008003 Duct Tags -2008010 Duct Fittings -2008013 Air Terminals -2008015 Duct Systems -2008016 Duct Accessories -2008020 Flex Ducts -2008037 Electrical Circuits -2008039 Wires -2008043 Piping Systems -2008044 Pipes -2008049 Pipe Fittings -2008050 Flex Pipes -2008055 Pipe Accessories -2008075 Telephone Devices -2008077 Nurse Call Devices -2008078 Nurse Call Device Tags -2008079 Security Devices -2008081 Communication Devices -2008083 Data Devices -2008085 Fire Alarm Devices -2008087 Lighting Devices -2008090 gbXML Surface -2008099 Sprinklers -2008101 Switch System -2008107 HVAC Zones -2009000 Structural Rebar -2009003 Structural Area Reinforcement -2009009 Structural Path Reinforcement -2009010 Structural Path Reinforcement Symbols -2009013 Rebar Shape -2009030 Structural Connections
Deze lijst vertegenwoordigt de meest gebruikte elementen en codes die helpen bij het rangschikken en verbeteren van communicatie tussen ontwerpers, aannemers en beheerders van gebouwen. Het doel is één versie van de waarheid te bieden door functionele bouwdelen een unieke code te geven die correspondeert met hun toepassing en structuur.
Toepassing in IFC en keuzetabellen
De extra codering die wordt opgenomen als Uniform classificatie code in IFC-systemen maakt het mogelijk om objectsoorten te koppelen aan specifieke classificaties. Door gebruik te maken van verschillende groeperingen kunnen vertakkingen in de keuzetabel worden aangemaakt, wat de bruikbaarheid en flexibiliteit vergroot bij modelleren en data-uitwisseling.
Belangrijke samenvatting
De NL-SfB codering biedt een gestandaardiseerde manier om functionele bouwdelen te ordenen met een viercijferige code. Deze indeling ondersteunt laagstructuren en objecteigenschappen, vergemakkelijkt communicatie tussen partijen en vereenvoudigt de classificatie in IFC-modellen. De codering is geïnspireerd door de elementen methode en de clustering volgens NEN 2634 en is bedoeld om één versie van de waarheid te waarborgen in alle fasen van een bouwwerk.
Tabel: voorbeeld van NL-SfB codes per hoofdgroep
| Hoofdgroep | Codering | Voorbeeld | Betekenis |
|---|---|---|---|
| 1. FUNDERINGEN | 1 -2000151 | 11 bodemvoorzieningen | Algemene bodembouw en fundamenten |
| 2. RUWBOUW | 2 -2001340 | 11.10 bodemvoorzieningen; grond, algemeen | Grondwerk en voorbereidende werkzaamheden |
| 3. AFBOUW | 3 -2000011 | 41 buitenwandafwerkingen; algemeen | Afwerking van buitenwanden |
| 4. AFWERKINGEN | 4- (overkoepelend) | 41-47 versies | Specifieke afwerkingscomponenten |
Voor een snel en helder begrip van alle opties wordt aangeraden het genoemde boek te downloaden via de onderstaande iconen en links in de oorspronkelijke tekst te raadplegen. De codes helpen bij het koppelen van de objecttypen aan hun functies en toepassingen binnen een project.
