Installatie van een Dubbelwandig Rookkanaal: Een Uitgebreide Gids

Mocht u geen vaste schoorsteen in huis hebben en u wilt toch genieten van een warm haardvuur, dan kunt u heel eenvoudig zelf een rookkanaal aanleggen in uw huis.

Stap 1: De Juiste Diameter en Materiaal Keuze

Voordat u een rookkanaal gaat aanschaffen en gaat bekijken hoe u het rookkanaal wilt plaatsen, is het belangrijk om te kijken welke diameter u gaat gebruiken. Meestal is de diameter van de kacheluitlaat van een gas- of houtkachel voldoende om mee door te gaan. Als uw kachel een Ø180 aansluiting heeft, is het raadzaam om een Ø180 pijp te gebruiken. Het is altijd mogelijk om een grotere diameter te kiezen, maar een kleinere diameter is niet geschikt. Het is belangrijk om goed te controleren of de gekozen pijpmaat daadwerkelijk door uw volledige kanaal past.

In de ruimte waar de kachel staat, mogen enkelwandige kachelpijpen gebruikt worden. Voor het aansluiten op de kachel kunt u gebruik maken van een enkelwandig rookkanaal. Voor het mooi kiezen mensen er vaak voor om een zwart RVS rookkanaal te gebruiken. Dit rookkanaal is voorzien van een zwarte coating en staat mooi bij een zwarte kachel. Om het dubbelwandig aan te sluiten op het zwarte rookkanaal dient u gebruik te maken van een EW-DW verloopstuk.

Als de binnenmaat afwijkt en de buitenmaat 80, 100, 110, 120, 130, 140, 150, 180, 200 of 250 is, dan heeft u een kachelpijp met condensring nodig. Een kachelpijp met condensring is een dikwandige kachelpijp zonder versmalde kant. Hierdoor past de kachelpijp over de uitlaat heen. In de kachelpijp zit een condensring die ervoor zorgt dat het condens alsnog in de kachel terecht komt.

Binnen gebruikt u meestal enkelwandige kachelpijp als het kanaal niet door een plafond gaat. In dat geval trekt u er een flexibele kachelpijp doorheen. Daarmee wordt het kanaal weer luchtdicht en geschikt voor moderne verbrandingstechnieken.

Inox 316L: Zeer resistent tegen zuur, vocht en hoge temperatuur.

Stap 2: Het Traject en de Plaatsing

Probeer als het kan zo recht mogelijk omhoog te gaan vanuit de kachel of openhaard. Het dubbelwandig kanaal moet zo veel mogelijk verticaal worden uitgevoerd. Kanaaldelen mogen - behoudens een eventueel t-stuk achter op het verbrandingstoestel - niet horizontaal geïnstalleerd worden. De maximale hoek met de verticaal voor een versleping is 45°.

Het is belangrijk om zo weinig mogelijk bochten te gebruiken, en als u bochten gebruikt, zo min mogelijk graden te gebruiken. U kunt door middel van 15, 30 of 45 graden bochten een verspringing maken.

Is een rechte installatie niet mogelijk? Bevestig direct na elke bocht een beugel (bij 45° maximaal).

Stap 3: Veiligheid en Bouwvoorschriften

Vanaf de eerste verdiepingsvloer is het verplicht om gebruik te maken van een dubbelwandig rookkanaal. Zodra u met een kachelpijp ergens doorheen gaat (dak, muur, hout, beton etc.) is het verplicht om een dubbelwandige kachelpijp te gebruiken.

Als u door een houten verdiepingsvloer of muur gaat, is het verplicht om het kanaal te omkokeren met brandwerend materiaal. Het rookkanaal moet u verplicht (vanaf de eerste verdiepingsvloer) omkokeren. Ons rookkanaal dient altijd omkokerd te worden met onbrandbaar materiaal van bijvoorbeeld promatec 12mm. De omkokering moet volledig doorlopen en mag niet per verdieping onderbroken worden. Dit om te voorkomen dat er ophoping ontstaat van warme lucht binnen de omkokering. Materialen binnen de omkokering dienen altijd van onbrandbaar materiaal te zijn. Belangrijk is dat de omkokering doorloopt tot door het dakbeschot heen.

Rookkanalen moeten binnenshuis vanaf de eerste verdieping worden ommetseld met kalkzandsteen of gasbetonblokken of worden omkokerd met een gelijkwaardige constructie (bijv. Promatect, Nobranda 200, Supalux). Tussen de ommetseling/omkokering en het rookkanaal moet een luchtspouw zijn. Voorbeeld: promatect H 15mm - metalstut profielen en h1000 kit. De omkokering van het rookkanaal gaat door tot aan de bovenkant van het dakbeschot.

Bij een brandbare houten vloer bedraagt de opening rondom tenminste 75 mm. De opening in een brandbare vloer, dak en/of dakbeschot moet net zo groot zijn als de buitenmaat van de aan te brengen omkokering. Werk een dergelijke opening altijd af met brandwerend materiaal.

Bij aansluiting van enkelwandig naar dubbelwandig onder een brandbare vloer moet de dubbelwandige kachelpijp minimaal 200 mm onder die vloer uitsteken.

Houd minimaal 75mm afstand aan tussen de dubbelwandige kachelpijp en hout of andere brandbare materialen. Voor onbrandbare materialen geldt geen ondergrens, maar zorg wel dat de dubbelwandige pijp genoeg ruimte krijgt om probleemloos uit te kunnen zetten.

Dubbelwandige kachelpijpen zijn kachelpijpen met een isolatie rand eromheen. Afhankelijk van de dikte isolatie wordt de afstand tot brandbaar materiaal bepaald. Wij verkopen 2 soorten systemen isolatie: 2,5mm en 3,5mm isolatie. Het 2,5mm isolatie systeem dient ten minste 7 centimeter afstand te houden tot brandbaar materiaal.

Voor deze installatie is het aan te raden om minimaal twee personen in te schakelen. Persoon 1 zal zich op het dak bevinden, terwijl persoon 2 zich onderaan de schoorsteen opstelt. Persoon 2 moet voorzien zijn van een stofmasker, veiligheidsbril en geschikte kleding, inclusief een beschermende helm. Bij het plaatsen van het flexibele rookkanaal komt namelijk veel stof vrij, maar mogelijk ook grotere brokstukken. Daarnaast kunnen de uiteinden van de flexibele buis erg scherp zijn. Het naleven van deze veiligheidsmaatregelen is van groot belang om de installatie op een veilige en succesvolle manier te voltooien.

Ja. Bij houtverbranding ontstaan rookgassen die veilig naar buiten moeten worden geleid. Dat kan via een bestaande gemetselde schoorsteen of een nieuw geïnstalleerde stalen constructie.

Volgens het Besluit bouwwerken leefomgeving (Bbl) moet de uitmonding van de rookgasafvoer minimaal 1 meter van de perceelgrens van de buren liggen. Dit is bedoeld om te voorkomen dat de rook te dicht bij naburige woningen terechtkomt, wat overlast kan veroorzaken.

Stap 4: Ondersteuning en Bevestiging

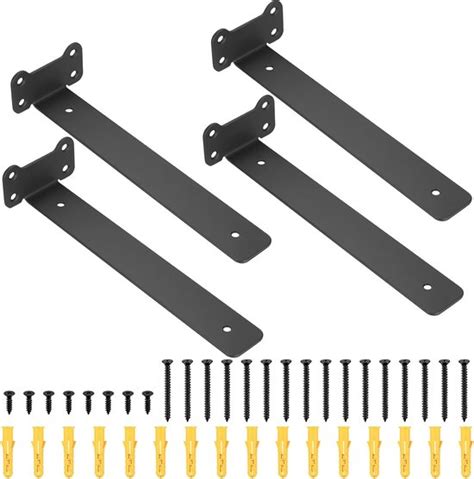

Het dubbelwandige rookkanaal kunt u doormiddel van muurbeugels, verdiepingsondersteuning, dakbevestiging en stoelconstructie ondersteunen. Wij raden aan om, om de 1,5 meter een muurbeugel te bevestigen. Afhankelijk van de situatie kan er bepaald worden hoeveel muurbeugels u nodig heeft. Als vuistregel houden wij aan, om de 3 meter een muurbeugel. Als er verspringingen in het kanaal zitten, dan dient u er wat extra muurbeugels bij te doen.

Als u een verdieping doorkruist kunt u gebruik maken van een verdiepingsondersteuning. Deze ondersteuning legt u op de verdiepingsvloer en daar steekt u het rookkanaal doorheen. U kunt dan het rookkanaal omklemmen met de vast gemonteerde klemmen op de verdiepingsplaat.

Als u een lengte van 4 meter moet overbruggen, dan raden wij aan om gebruik te maken van een stoelconstructie. U moet een stoelconstructie plaatsen als het dubbelwandig rookkanaal langer is dan 7 meter of indien het kanaal boven op een dubbelwandig t-stuk (tegen de gevel) wordt opgebouwd.

Als u door het dak gaat gebruikt u een dakbevestigingsbeugel om het dubbelwandige rookkanaal (binnen) tegen het dak te bevestigen. Een daksteunbeugel is vergelijkbaar met een verdiepingsondersteuning. Het verschil is dat een daksteunbeugel voor een schuin dak is.

Er moet na iedere 1,5 meter kanaaldeel een muurbeugel worden aangebracht. Zet de verschillende kanaaldelen vast met de bijgeleverde RVS-klemband voor een trekvaste verbinding.

Gebruik een vloersteun, vloerplaat met draagring of console die past bij je rookkanaalsysteem (zoals Convesa’s verdiepingsondersteuning).

Stap 5: Aansluitingen en Overgangen

Om van enkelwandig naar een dubbelwandige kachelpijp te verlopen, kunt u het standaard verloopstuk gebruiken. Deze heeft een lange enkelwandige flens die in de enkelwandige kachelpijp wordt geschoven, waardoor de aansluiting afwaterend wordt gemonteerd. U kunt deze enkelwandige flens eventueel zelf op maat slijpen.

Een dubbelwandige nisbus is een alternatief voor het standaard verloopstuk van enkelwandig naar dubbelwandig. De nisbus heeft een schacht van circa 7 centimeter waar een enkelwandige kachelpijp in geschoven kan worden. Het is de bedoeling dat de enkelwandige kachelpijp maar 2-3 centimeter in de schacht wordt geschoven. Als u de kachelpijp nu van de kachel af wilt halen, kunt u de kachelpijp (de overige 5 centimeter) omhoog schuiven en vervolgens demonteren. Bij een standaard verloopstuk is dit niet mogelijk.

Wanneer u de enkelwandige buis tussen kachel en dubbelwandig kanaal wilt kunnen ontkoppelen, kunt u de dubbelwandige buis met nisbus nemen.

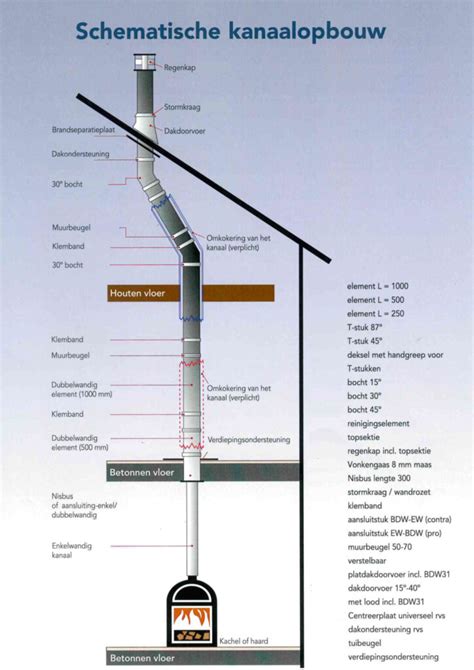

Begin onderaan met een EW>DW aansluitstuk (enkel- naar dubbelwandig). Dubbelwandige kachelpijp moet van onder naar boven worden opgebouwd. Dubbelwandige secties worden in elkaar gestoken als een insteek-mof verbinding. Een omgekeerde volgorde van installeren veroorzaakt problemen met naar binnen tredend hemelwater en/of condenswater binnen het kanaal. Let daarom bij installatie goed op de pijl die op iedere sectie staat geprint; deze moet omhoog wijzen.

Voor de verbinding naar de kachel maak je gebruik van een vaste enkelwandige pijp.

Het dubbelwandige rookkanaal verloopt eerst naar enkelwandig middels een contraverloop (verloop DW-EW). Daarna zal hij verlopen naar een flexibel rookkanaal door middel van een verloop vast-flex. Het verloop vast-flexibel dient goed met RVS schroeven vastgezet te worden aan het contraverloop zodat alles een geheel wordt en later goed te vegen valt.

Stap 6: Dakdoorvoer en Afwerking

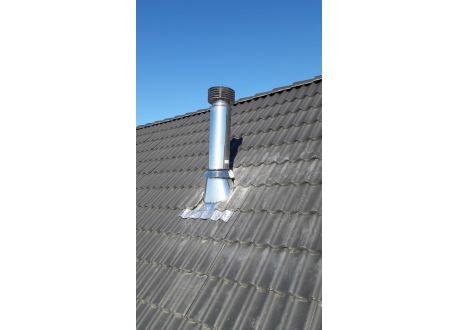

Afhankelijk van de dakafwerking gebruikt u een dakplaat (plakplaat) of een loodslab. De dakplaat is er voor doorvoer van het kanaal door een plat of licht hellend dak dat bedekt is met bitumen of EPDM. De loodslab is voor een pannendak of rieten dak. Het rookkanaal wordt zonder onderbreking door de dakplaat of de loodslab heen gevoerd.

Boven de dakplaat of loodslab bevestigt u een stormkraag. Zet deze vast in een streep siliconenkit. Ten slotte plaatst u de eindkap op de dubbelwandig kachelpijp. Als de uitmonding door omliggende gebouwen een risico op overdruk door valwind inhoud, plaats dan een trekkende kap. Houdt ook buitendaks het kanaal dubbelwandig.

Brandcenreerplaten kunt u gebruiken voor de afwerking van het gat bij het schuine dak. Afhankelijk van wat voor materiaal op het dak ligt, kunt u kiezen voor een bepaalde dakplaat. Het is belangrijk om eerst exact vast te stellen hoeveel graden uw dak is. Tussen de dakplaat en de dubbelwandige kachelpijp zit altijd een kleine spouw. Door een stormkraag te plaatsen op de dakplaat kunt u deze spouw afdichten en ervoor zorgen dat het systeem waterdicht is. Het is dus altijd noodzakelijk bij het bestellen van een dakplaat dat u de bijpassende stormkraag bestelt. De stormkraag rust op de dakplaat en wordt om de dubbelwandige buis geplaatst en daarna hierop afgekit.

De omkokering moet daarnaast ook doorlopen door het dakbeschot. Sluit de omkokering niet af aan de bovenzijde of halverwege.

De dubbelwandige geisoleerde buis wordt door de dakdoorvoer gestoken en aan de bovenkant wordt hier de stormkraag overheen geschoven. De opening tussen stormkraag en dubbelwandige buis wordt afgekit met siliconenkit. De opening tussen kachelpijp, dakdoorvoer en dakbeschot wordt opgevuld met steenwol isolatiemateriaal.

De plaats van uitmonding van het rookkanaal moet met zorg gekozen te worden; de beste plaats is de nok van het dak of hier zo dicht mogelijk in de buurt. Bij een dak hoek kleiner dan 23° geldt dat de uitmonding een halve meter boven het dak moet uitsteken. Voor daken met een hoek groter dan 23° geldt de volgende formule: H > (0,5 + 0,16 (A - 23))*a Waarin H = hoogte van de uitmonding; A = dakhelling in graden; a = de horizontale afstand vanuit de nok tot de middenlijn van de uitmonding.

Stap 7: Keuze van de Eindkap

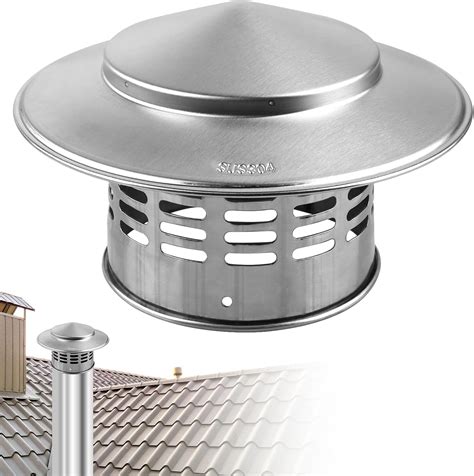

Om het dubbelwandige rookkanaal af te sluiten, moet u eerst bepalen wat voor kap u op de dubbelwandige kachelpijp wilt plaatsen.

• Aspiromatic: De aspiromatic is een ronddraaiende kap met een geolied lager. Deze kap zal door de wind en opstijgende (warme) lucht gaan draaien. Door het draaien zal er een trek ontstaan in het rookkanaal. Veel mensen die problemen hebben met de trek in hun schouw kiezen vaak voor deze kap.
• Trekkende regenkap: De trekkende regenkap is een traditionele kap met een bescherming aan de zijkant van RVS waardoor de wind niet in het rookkanaal kan slaan. De meest voor de hand liggende eindkap is een trekkap met veegluik. De voordelen van deze kap zijn dat er geen (regen)water in het kanaal kan komen en door de open zijkant neemt de trek in de schoorsteen toe. Daarnaast zorgt de dubbelwandige trekkap met veegluik ervoor dat de isolatie direct wordt afgesloten.
• Conische kap: Een conische kap is een open kap die als voordeel heeft dat het condens niet meer terug het rookkanaal ingaat.

Als er rook terugslaat in het kanaal, kunt u kiezen voor een gek bovenop het kanaal. Het voordeel van een gek is dat deze met zijn kont in de richting gaat staan van de windrichting. Hierdoor is er geen mogelijkheid voor de wind om terug te slaan in het kanaal.

U kunt er voor kiezen om een dubbelwandige trekkap te nemen met daarin een vonkenvanger.

Heeft u een dubbelwandig rookkanaal in huis en wilt u deze juist afsluiten in plaats van aansluiten? Dan kunt u een afsluitklep installeren. Deze afsluitklep sluit het rookkanaal af. Zo weet u zeker dat er geen rommel via het rookkanaal naar binnen kan komen terwijl u het rookkanaal niet gebruikt. Want let erop dat wanneer de afsluitklep geïnstalleerd zit, u niet kunt stoken.

Installatie van een Flexibel Rookkanaal

Een flexibel rookkanaal is een uitstekende oplossing om een nieuw rookkanaal te creëren in een bestaande schoorsteen. Het biedt flexibiliteit en gemak bij het installeren van een kachel, haard of ander rookafvoersysteem. Wij adviseren altijd een dubbelwandig flexibel rookkanaal (T600, RVS 316L) dat bestand is tegen hoge temperaturen en condensvorming.

Voorbereiding en Materialen

Voordat je begint met de installatie van het flexibele rookkanaal, is het essentieel om de nodige voorbereidingen te treffen. Zorg ervoor dat je de juiste materialen hebt en dat de schoorsteen in goede staat verkeert. Het is belangrijk om eventuele schade, zoals scheuren of losse stenen, te controleren en te repareren voordat je de flexibele buis plaatst. Reinig de schoorsteen met behulp van geschikt schoorsteenveeggereedschap om roet, puin en vogelnesten te verwijderen.

Om de juiste lengte van het flexibele kanaal te bepalen, kun je een touw van boven naar beneden door het schoorsteenkanaal laten zakken en de benodigde lengte afmeten. Het is altijd beter om iets langer te bestellen dan te kort, zodat je voldoende materiaal hebt om mee te werken.

Installatieprocedure

1. Stap 1: Begin de installatie vanaf het dak door de flexibele buis in het schoorsteenkanaal naar beneden te laten zakken.
2. Stap 2: Bevestig de topaansluiting aan het bovenste gedeelte van de flexibele buis. Schroef de topaansluiting direct in de buis totdat deze stevig vastzit.
3. Stap 3: Nadat de topaansluiting goed is bevestigd, laat je de flexibele buis volledig in het schoorsteenkanaal zakken.
4. Stap 4: Zorg ervoor dat de topaansluiting waterdicht wordt afgewerkt.
5. Stap 5: Plaats de regenkap op de topaansluiting.
6. Stap 6: Maak de aansluiting met de kachel door de buis aan de onderkant op maat te zagen en het verbindingsstuk over het flexibele gedeelte te schuiven.
7. Stap 7: Voor de verbinding naar de kachel maak je gebruik van een vaste enkelwandige pijp.

Om een flexibele pijp in een schoorsteen te plaatsen is het van groot belang dat elke stap zorgvuldig wordt uitgevoerd en dat alle verbindingen stevig zijn bevestigd. Het is raadzaam om, indien nodig, een professional te raadplegen om de installatie te controleren.

Probleemoplossing bij Vastlopen

Als de flexibele buis vast komt te zitten, is het raadzaam om deze een stukje terug te trekken en vervolgens opnieuw te laten zakken. Probeer deze handeling meerdere keren. Persoon 1 kan ook voorzichtig duwen om te helpen bij het losmaken van de buis. Indien persoon 2 zicht heeft op wat de buis blokkeert, kan deze persoon proberen om de opening vrij te maken met behulp van bijvoorbeeld een stok.

Loopt de voering nog steeds vast? Meet de afstand van de al geïnstalleerde pijp in de schoorsteen en bepaal waar de blokkade zich bevindt. Open een gedeelte van de schoorsteen in huis net onder het punt waar de blokkade zich bevindt.

Afwerking na Installatie

Om de installatie af te ronden, is het belangrijk om de overtollige pijp zorgvuldig weg te snijden met behulp van een slijptol, nijptang of ijzerzaag. Houd er rekening mee dat de randen van de flexibele pijp erg scherp kunnen zijn, dus wees voorzichtig tijdens het snijden. Vervolgens moet de schoorsteenplaat worden ingebed in cementmortel en stevig worden vastgeschroefd. Dit zorgt ervoor dat de opening tussen de plaat en de schoorsteen wordt afgesloten. Bevestig de flexibele pijp stevig in de bovenste klemband en laat deze rusten op de schoorsteenplaat. Het is essentieel om het geheel minimaal 24 uur te laten drogen voordat u de kachel aanzet. Dit zorgt voor een goede uitharding van het cement en een veilige werking van het flexibele rookkanaal. Daarna kun je weer optimaal genieten van de warmte en sfeer van een kachel of haard in huis.

Kosten en Onderhoud

Hoe hoog de kosten zijn, is sterk afhankelijk van diverse factoren, zoals de hoogte van het te realiseren rookkanaal, of deze door het dak en vloeren geleid moet worden, dienen er leidingen omgelegd te worden, en of het om een nieuw kanaal of bestaand kanaal gaat. Om toch een indicatie te kunnen geven van de kosten voor de aanleg van een rookkanaal kunnen we melden dat de gemiddelde kosten van het aanleggen van een nieuw rookkanaal tussen de €1500 en €3000 liggen. Dit is enkel voor de aanleg van het rookkanaal en exclusief een eventuele houtkachel.

Wat zijn de kosten voor het aanleggen van een rookkanaal in een bestaande schoorsteen? Dit is afhankelijk van verschillende factoren, zoals de hoogte van de schoorsteen, de staat van het bestaande kanaal en het benodigde materiaal (bijvoorbeeld flexibele RVS-buis).

Het plaatsen van een pijp in de schoorsteen gebeurt meestal met een flexibele RVS-buis. Dit zorgt ervoor dat het rookgas direct en veilig naar buiten wordt afgevoerd, zonder lekkage of terugslag. Een goed functionerend rookkanaal is essentieel voor de veiligheid en efficiëntie van uw houtkachel.

Een rookkanaal voor uw houtkachel voert de rookgassen veilig naar buiten. Daarbij is het belangrijk dat het kanaal goed geïsoleerd is en geschikt voor hoge temperaturen. Bij Hekman Dakwerken leggen wij rookkanalen aan volgens de geldende normen en afgestemd op uw woning en het type houtkachel. Zo voorkomt u risico’s zoals schoorsteenbrand of rookterugslag.

Een dubbelwandig rookkanaal is opgebouwd uit twee wanden met daartussen isolatiemateriaal. Dit type kanaal wordt gebruikt wanneer het rookkanaal niet (volledig) in een gemetselde schoorsteen loopt, bijvoorbeeld bij een kanaal dat door een niet geïsoleerde ruimte of langs de gevel wordt aangelegd.

Bij de aanleg of aanpassing van een rookkanaal komt het regelmatig voor dat de bestaande schoorsteen gedeeltelijk hersteld of aangepast moet worden. In dat geval spreken we vaak over het “maken” van de schoorsteen, wat in de praktijk betekent dat we bepaalde onderdelen, zoals de cementen bovenplaat, het loodwerk of het voegwerk in goede staat brengen om veilig gebruik van het rookkanaal mogelijk te maken.

Een schoorsteen reparatie is vaak voldoende wanneer de basisconstructie van de schoorsteen nog in goede staat is, maar bepaalde onderdelen slijtage vertonen. Denk aan scheuren in de bovenplaat, poreuze voegen of lekkage via het metselwerk. Door deze gebreken te herstellen, kan de schoorsteen weer jarenlang veilig dienstdoen als rookgasafvoer voor uw kachel.

Een rookkanaal aanleggen buitenom is een praktische oplossing wanneer er geen bestaande schoorsteen is of wanneer het niet mogelijk is om het kanaal binnenshuis te realiseren. Het dubbelwandige kanaal wordt dan langs de gevel omhoog geleid, met een nette afwerking.
