Een muurdoorvoer is een systeem waarbij de rookgassen van een kachel direct via een opening in de buitenmuur worden afgevoerd.
Een muurdoorvoer biedt een efficiënte oplossing voor het afvoeren van rookgassen, vooral in situaties waar een traditioneel schoorsteenkanaal ontbreekt.
Bij HAVÉ Verwarming begrijpen we het belang van een correcte installatie voor zowel veiligheid als optimale werking.
Een muurdoorvoer is een systeem waarbij de rookgassen van een kachel direct via een opening in de buitenmuur worden afgevoerd. Dit is met name gebruikelijk bij gevelkachels, die volgens een gesloten systeem werken.
Hiervoor wordt verse lucht van buiten aangezogen en worden rookgassen naar buiten afgevoerd via een gecombineerd kanaal (buis-in-buis).
Soorten kachels en wat muurdoorvoer voor hen betekent
Houtkachels en pelletkachels: Voor deze kachels is een dubbelwandige, geïsoleerde muurdoorvoer vereist om de hoge temperaturen en condensvorming in het kanaal aan te kunnen.
Gashaarden: Gesloten gashaarden maken gebruik van een buis-in-buis systeem, waarbij verse lucht van buiten wordt aangezogen en rookgassen worden afgevoerd.
Elektrische haarden: Aangezien elektrische haarden geen verbranding en dus geen rookgassen produceren, is een muurdoorvoer niet nodig.
Bio-ethanolhaarden: Deze haarden produceren relatief weinig rook en gassen, maar goede ventilatie is essentieel om een gezonde luchtkwaliteit te behouden.
Voorschriften en normen die gelden
Bij het installeren van een muurdoorvoer moeten diverse bouwvoorschriften en normen in acht worden genomen. Zo moeten rookgasafvoeren voldoen aan het Bouwbesluit en de Europese norm EN 1856-1 voor rookgasafvoerkanalen.
Daarnaast gelden er eisen voor de minimale afstand tot ramen, deuren en ventilatieopeningen, om terugslag van rookgassen te voorkomen.
Ook dient de muurdoorvoer in veel gevallen dubbelwandig en geïsoleerd te zijn om warmteverlies en condensvorming te beperken.
Veiligheid en correcte plaatsing
Het correct installeren van een muurdoorvoer is cruciaal voor de veiligheid en het functioneren van uw kachel.
De Nederlandse overheid heeft duidelijke richtlijnen opgesteld voor het aansluiten van kachels en haarden. Bij het installeren van een muurdoorvoer moet rekening worden gehouden met de afstand tot brandbare materialen.
Voor dubbelwandige rookkanalen wordt doorgaans een minimale afstand van 8 cm tot brandbare materialen aanbevolen. Bij enkelwandige buizen dient de afstand minstens drie keer de diameter van de buis te zijn.
Een juiste ondersteuning van het rookkanaal is essentieel. Er dient na elke 1,5 meter een muurbeugel te worden geplaatst om stabiliteit te verzekeren.
Plaatsen van de doorvoer en bevestiging
De rookgasafvoerbuis wordt door de opening geschoven en correct uitgelijnd. Bevestiging van het rookkanaal: De buizen worden stevig gekoppeld en met muurbeugels op hun plaats gehouden.
Hoewel het mogelijk lijkt om een muurdoorvoer zelf te installeren, wordt sterk aangeraden om dit door een specialist te laten doen. Een onjuiste installatie kan leiden tot gevaarlijke situaties, zoals rookgaslekkage, koolmonoxidevergiftiging en brandgevaar.
Advies en ondersteuning
Bent u op zoek naar deskundig advies over de juiste muurdoorvoer voor uw kachel? Bezoek dan ons Experience Center, waar onze specialisten u graag voorzien van persoonlijk en professioneel advies. Wij helpen u bij het maken van de juiste keuze, afgestemd op uw situatie en wensen. Om u een beetje wegwijs te maken van deze wet- en regelgeving, schreven wij dit blogartikel voor u.
Vergunningen en regels per gemeente
Heb ik een vergunning nodig voor een rookkanaal? Het antwoord is nee; het plaatsen van een rookkanaal is vergunningvrij. Bij twijfel kunt u altijd even contact opnemen met uw gemeente voor meer informatie over vergunningen en bouwprojecten. Deze reglementen kunnen namelijk per gemeente verschillen.
Rookkanaal aanleggen regels: Er zijn wel regels voor brandveiligheid. Alle producten uit uw rookkanaal moeten NEN getest zijn. Die norm geeft aan dat de buitenwand van een rookkanaal tot een bepaalde temperatuur mag stijgen.
Soorten rookkanelen en afstandsregels

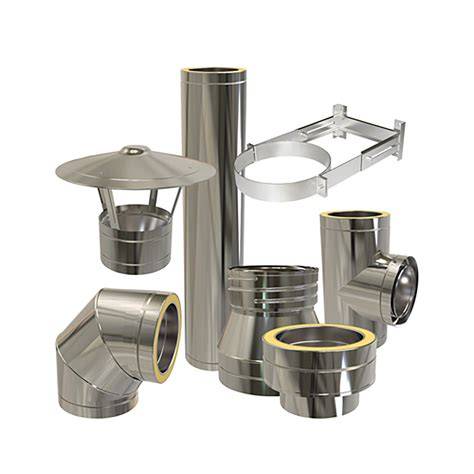

Dubbelwandig rookkanaal aanleggen regels: Bouwt u met uw rookkanaal door een muur of verdiepingsvloer heen? Dan heeft u een dubbelwandig rookkanaal nodig. U heeft dus niet altijd genoeg aan een enkelwandig rookkanaal. Dit komt doordat een enkelwandig rookkanaal dunner is en dus meer warmte doorlaat dan een dubbelwandig rookkanaal.
De uitmonding moet minimaal 1 meter boven het hoogste punt liggen binnen een straal van 3 meter. Op een plat dak is dat meestal het dakvlak zelf, maar een dakopbouw, lichtkoepel of hoger buurpand telt ook mee.
De regels sinds 2024 zijn ondergebracht in de Omgevingswet via het Besluit bouwwerken leefomgeving (Bbl). De technische regels voor rookkanalen staan nu in het Bbl; de eisen zelf zijn inhoudelijk niet veranderd.
Installatiehulp en praktijkvoorbeelden
In de praktijk komt een rookkanaal door een plat dak meestal tussen de 1 en 2 meter boven het dak uit. Een installateur moet deze regels toepassen en de juiste hoogte bepaling maken afhankelijk van dakvorm en omgeving.
Een korte samenvatting van de belangrijkste praktijktips: hoogte van de uitmonding minimaal 1 meter boven hoogste punt binnen 3 meter, horizontale delen zo kort mogelijk (max 2 meter), en maximaal 2 bochten van 45 graden.
Kernpunten voor pelletkachels
Stoken met een pelletkachel brengt een aantal aantrekkelijke voordelen met zich mee: pelletkachels zijn zeer efficiënt en milieuvriendelijker dan een houtkachel, maar de afvoer moet aan strikte regels voldoen.
Bij pelletkachels geldt vaak: een dubbelwandig geïsoleerd rookkanaal is vereist; doorgaans moet het rookkanaal hoog genoeg zijn voor een goede trek (meestal minimaal 4 meter, afhankelijk van het type kachel); de uitmonding moet boven nok of minstens 0,5 meter boven het dakvlak uitkomen en minstens 1 meter van een raam of ventilatieopening af liggen.
De maximale lengte van het rookkanaal ligt meestal tussen de 6-8 meter, en horizontale delen dienen zo kort mogelijk te zijn (maximaal 1,5 meter) met beperkt aantal bochten.
Samenvatting van normen en verantwoordelijkheden
De regels uit paragraaf 4.3.8 Bbl richten zich op gezondheid en veiligheid van de gebruiker. Een schoorsteen die hier niet aan voldoet mag niet worden gebruikt voor houtstook. Een installateur moet alle regels toepassen en iedereen kan aansprakelijk zijn voor correcte installatie bij eigen werkzaamheden.
Een rookkanaal mag in Nederland in principe zelf geplaatst worden, maar de installateur is verantwoordelijk voor de correcte uitvoering volgens NEN normen en CE-voorschriften.
Hoe sluit je een wasdroger aan op de waterafvoer?
Overige aanbevelingen en verwijzingen
Voor een nieuw kachelsysteem geldt sinds januari 2022 Ecodesign-verordening: alleen toestellen die aan typekeuring voldoen komen op de markt. Gemeenten kunnen regels toevoegen via omgevingsplannen, maar mogen een landelijke installatie of aanwezigheid van houtkachels niet verbieden.
In het kort: het rookkanaal moet brandveilig zijn, minimaal 1 meter boven nokhoogte uitkomen, en voldoende afstand houden tot brandbare materialen en grenzen.
