Schuttingdeur stellen: zo hangt je tuinpoort weer rechtHangt je schuttingdeur scheef, loopt deze over de grond of sluit het slot niet meer goed? Dan moet de schuttingdeur waarschijnlijk opnieuw worden gesteld.Met het stellen van een schuttingdeur bedoelen we het afstellen van de poort, zodat deze recht hangt en soepel opent en sluit. Bij poorten van Zuidema Schuttingen gebeurt dit met de verstelbare draadstangen bij de scharnieren.In dit stappenplan leggen we uit hoe je een nieuwe of bestaande schuttingdeur correct afstelt.
Wanneer moet je een schuttingdeur stellen?
Het kan nodig zijn om een schuttingdeur te stellen:bij het plaatsen van een nieuwe schuttingdeur;wanneer de deur scheef hangt;wanneer de deur over de grond schuurt;wanneer de deur tegen het kozijn loopt;wanneer de dagschoot niet goed in de sluitplaat valt;wanneer er rondom de deur geen gelijkmatige ruimte meer zit;nadat het hout door weersinvloeden is uitgezet of gekrompen.
Controleer voordat je begint of de betonpalen en het houten kozijn nog stevig en loodrecht staan. Wanneer een betonpaal is verzakt of het kozijn loszit, kun je het probleem niet altijd alleen met de draadstangen oplossen.
Hoe werkt het stellen van een schuttingdeur?

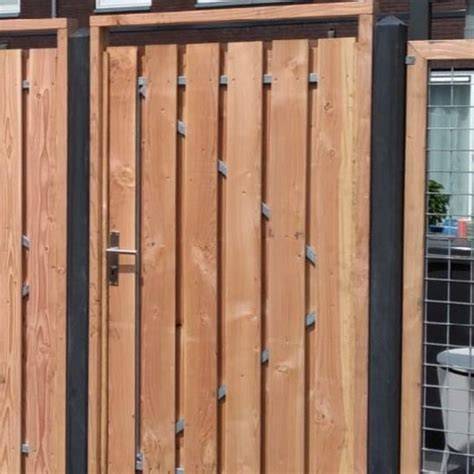

Een schuttingdeur van Zuidema Schuttingen hangt met verstelbare draadstangen aan plaatduimen. De draadstangen zitten in het stalen frame van de poort.Door de moeren op de draadstangen te verstellen, verander je de afstand tussen de poort en het kozijn. Hierdoor kun je de boven- en onderzijde van de schuttingdeur afzonderlijk naar binnen of naar buiten bewegen.
Wat is een draadstang?
Een draadstang is een metalen, verstelbaar onderdeel met schroefdraad en een oog. Het oog wordt over de plaatduim geplaatst en vormt samen met de plaatduim het scharnier van de poort.Verstelbare draadstang van een schuttingdeur
Wat heb je nodig?
- een waterpas;
- een steeksleutel of verstelbare moersleutel;
- houten blokken of wiggen;
- eventueel een tweede persoon;
- werkhandschoenen.
Een houten schuttingdeur kan zwaar zijn. Ondersteun de poort tijdens het afstellen en voorkom dat het volledige gewicht onverwacht op één scharnier komt te rusten.
Nieuwe schuttingdeur stellen
Plaats je een nieuwe schuttingdeur? Controleer dan eerst of de betonpalen en het kozijn correct zijn gemonteerd.
Stap 1: controleer de betonpalen
De betonpalen moeten stevig, loodrecht en op de juiste afstand van elkaar staan. Controleer dit in beide richtingen met een lange waterpas.Laat aangebrachte betonmortel voldoende uitharden voordat je de zware poort aan het kozijn hangt.
Stap 2: monteer het kozijn
Bevestig de twee zijbalken van het kozijn aan de betonpalen of muur. Plaats vervolgens de bovenbalk wanneer deze bij de gekozen poortconstructie hoort.Controleer:of de zijbalken loodrecht staan;of de bovenbalk waterpas ligt;of het kozijn haaks is;of de binnenmaat op meerdere plaatsen gelijk is;of er voldoende ruimte onder de deur blijft.Lees voor de volledige montage onze handleiding voor het plaatsen van een schuttingdeur.
Stap 3: bepaal de draairichting
Bepaal of de schuttingdeur links- of rechtsdraaiend wordt gemonteerd. Controleer daarbij aan welke kant de scharnieren komen en in welke richting de deur moet openen.De schuine zijde van de dagschoot moet in de juiste richting staan. Bij veel sloten kun je de dagschoot omdraaien door het vergrendelingsknopje aan de zijkant van de slotkast in te drukken. Controleer hiervoor altijd de handleiding van het geleverde slot.
Stap 4: monteer de plaatduimen
Een plaatduim is een metalen plaat met een uitstekende pen. Deze pen vormt het draaipunt waaraan de draadstang wordt opgehangen.Teken de posities zorgvuldig af en bevestig de plaatduimen stevig aan het houten kozijn. De exacte plaats hangt af van de positie van de draadogen in het stalen frame van de poort.
Stap 5: bevestig de draadstangen
Steek de draadstangen door de daarvoor bestemde ogen in het stalen poortframe. Monteer de moeren aan beide zijden en draai deze voorlopig hand vast.Laat voldoende verstelruimte over. Wanneer je de moeren direct volledig vastzet, kun je de deur na het ophangen moeilijker stellen.
Stap 6: hang de poort in geopende stand op
Hang de ogen van de draadstangen over de plaatduimen. Bij een kozijn met bovenbalk moet de schuttingdeur meestal in geopende stand worden ingehangen.Ondersteun de poort tijdens het inhangen. Laat een zware schuttingdeur bij voorkeur door twee personen monteren.
Stap 7: stel de schuttingdeur af
Plaats een houten blok of wig onder de poort om het gewicht tijdens het stellen op te vangen. Controleer vervolgens met een waterpas hoe de deur hangt.Draai de moeren op de draadstangen telkens met kleine stappen:moet de bovenkant van de poort richting de scharnierzijde? Verstel dan de bovenste draadstang;moet de bovenkant juist richting de sluitzijde? Verstel de bovenste draadstang in de tegenovergestelde richting of corrigeer aanvullend met de onderste;loopt de onderzijde tegen het kozijn? Pas vooral de onderste draadstang aan;hangt de complete poort te ver naar één kant? Verstel de bovenste en onderste draadstang ongeveer evenveel.Werk steeds met één of twee slagen tegelijk en controleer daarna opnieuw de stand van de deur. Grote aanpassingen in één keer maken het lastiger om de juiste positie te vinden.Controleer tijdens het afstellen:of de poort waterpas hangt;of de kier aan de scharnierzijde gelijkmatig is;of de deur nergens tegen het kozijn loopt;of er voldoende ruimte onder de poort zit;of de deur volledig kan openen;of de dagschoot op de juiste hoogte bij de sluitplaat komt.Draai na het stellen alle moeren stevig tegen het frame vast. Hierdoor kan de afstelling tijdens het gebruik niet verschuiven.
Stap 8: monteer het cilinderslot en de deurklink
Aan de zijkant van de poort zit een uitsparing waarin het slot wordt geplaatst.Houd het slot op de juiste positie tegen de zijkant van de deur.Teken de plaatsen van de cilinder en de krukstift af.Boor de gaten zorgvuldig. Gebruik voor de cilinder, indien passend, een vlinderboor van 22 mm.Herhaal het aftekenen en boren aan de andere zijde op exact dezelfde hoogte.Controleer of de dagschoot in de juiste richting staat. Draai deze indien nodig om volgens de instructies van het slot.Plaats het slot in de uitsparing en controleer met de krukstift of alles goed uitlijnt.Plaats de cilinder met de sleutel in de juiste stand.Draai de cilinderschroef vanaf de slotzijde met de hand vast. Gebruik hiervoor niet het onderste bevestigingsgat, maar het daarvoor bedoelde cilindergat.Schroef het slot boven en onder vast.Plaats de deurklink, teken de bevestigingsgaten aan beide zijden af en boor deze voor.Monteer de klink en controleer of slot, cilinder en klink soepel werken.
Stap 9: monteer de sluitplaat
Bij een enkele schuttingpoortSluit de deur en teken op de kozijnbalk af waar de dagschoot en nachtschoot uitkomen.Teken de bevestigingsgaten van de sluitplaat af.Boor de bevestigingsgaten voor en maak voldoende ruimte voor de dagschoot, bijvoorbeeld met een boor van 16 mm.Schroef de sluitplaat vast.Test of de deur zonder kracht sluit en op slot kan.Bij een dubbele schuttingpoortBepaal op de vaste deur waar de sluitplaat moet komen.Laat de plaat correct over de daarvoor bestemde uitsparing vallen.Teken de gaten af, boor deze voor en schroef de plaat vast.
Stap 10: bevestig de poortstrip of aanslaglat
Enkele poort: aluminium poortstripDe aluminium poortstrip werkt als aanslag en voorkomt dat de deur doorslaat.Plaats de strip verticaal op de achterzijde van de zijbalk aan de slotzijde.Laat de opstaande rand zo uitsteken dat de gesloten deur er netjes tegenaan valt.Verdeel de schroeven gelijkmatig over de lengte.Dubbele poort: houten aanslaglatPlaats de houten aanslaglat verticaal op de vaste deur.Laat de lat voor ongeveer de helft uitsteken, zodat de loopdeur ertegenaan sluit.Bevestig de lat vanaf de achterzijde en verdeel de schroeven gelijkmatig.
Stap 11: monteer een staartgrendel bij een dubbele poort
Een staartgrendel of bovenschuif houdt de vaste deur aan de bovenzijde op zijn plaats en helpt voorkomen dat de poort door de wind openwaait.Sluit beide deuren en bepaal de positie van de grendel.Plaats de grendel verticaal op de vaste deur.Positioneer de bijbehorende beugel op de bovenbalk.Controleer of de pen voldoende in de beugel valt. Is de kier te groot, plaats dan een stevig houten vulblok op de bovenbalk.Plaats de beugel niet te dicht bij de rand van het hout om splijten te voorkomen.Boor de gaten voor en bevestig de beugel en grendel met geschikte schroeven.
Stap 12: monteer een grondgrendel bij een dubbele poort
Een grondgrendel zet de vaste deur aan de onderzijde vast. De pen valt in een gat in de bestrating of in een betonnen poortstopper met gleuf.Sluit de poort en bepaal waar de grendel in de grond moet vallen.Plaats de poortstopper of maak een passend gat in de ondergrond.Wil je de deur ook in geopende stand vastzetten? Maak dan op die positie een tweede opnamepunt.Laat de grendel in het gat zakken en bepaal de positie van de bovenste beugel.Zet de bovenste beugel vast met twee schroeven. Laat de grendel ongeveer 5 tot 10 cm boven de beugel uitsteken.Monteer daarna de onderste beugel.Houd voldoende afstand tot de onderkant en rand van de plank om splijten te voorkomen.Controleer of de pen in opgeheven stand vrij van de grond blijft. Door de grendel een kwartslag te draaien kan het borgpennetje op de beugel rusten.
Stap 13: monteer een plaatduim
Dit is een plaatduimControle na het plaatsenControleer na de montage de volgende punten:De betonpalen staan loodrecht en zijn stevig verankerd.Het kozijn is stevig bevestigd.De poort hangt waterpas en loopt nergens aan.De kier tussen de poort en het kozijn is gelijkmatig.Alle moeren van de draadstangen zijn geborgd.De poort opent en sluit soepel.De dagschoot en nachtschoot vallen goed in de sluitplaat.De poortstrip of aanslaglat voorkomt doorslaan.Bij een dubbele poort werken de boven- en grondgrendel goed.Controleer de afstelling na enkele weken opnieuw. Hout is een natuurproduct en kan door vocht, droogte en temperatuurverschillen werken. Met de draadstangen kun je de poort later opnieuw stellen.Situatie 1:Draadstang 1 losser of draadstang 2 strakker/aandraaien.Situatie 2:Draadstang 2 losser of draadstang 1 strakker/aandraaien
Bestaande schuttingdeur opnieuw stellen
Een bestaande schuttingdeur kan na verloop van tijd anders gaan hangen. Dit kan ontstaan door intensief gebruik, werking van het hout, een losse bevestiging of beweging van de ondergrond.Begin altijd met een controle van de volledige constructie.Controleer eerst de volgende onderdelenStaan de betonpalen nog loodrecht?Zit het houten kozijn nog stevig vast?Zitten de plaatduimen goed vast?Zijn de draadstangen of moeren verbogen of beschadigd?Hangt de deur zelf nog recht in het stalen frame?Is het slot of de sluitplaat losgeraakt?Is de bestrating onder de deur omhooggekomen?Wanneer de betonpaal is verzakt of scheefgetrokken, is alleen het stellen van de draadstangen mogelijk niet voldoende.
Situaties bij afwijkingen
Schuttingdeur hangt scheefHangt de schuttingdeur scheef? Ondersteun de deur dan met een blok en draai de borgmoeren van de draadstangen los.Stel de bovenste en onderste draadstang afzonderlijk af totdat:de boven- en onderzijde waterpas lopen;de deur rondom voldoende vrije ruimte heeft;de kier aan de sluitzijde gelijkmatig is;de deur zonder weerstand opent en sluit.Zet daarna alle borgmoeren opnieuw stevig vast.Schuttingdeur loopt over de grondControleer eerst of de deur werkelijk is verzakt. Het kan ook zijn dat de bestrating of grond onder de poort omhoog is gekomen.Is de deur verzakt? Dan kun je de onderzijde met de verstelbare draadstangen iets omhoog brengen. Ondersteun de deur tijdens deze werkzaamheden.Blijft de deur over de grond lopen? Controleer dan:of de betonpalen nog recht staan;of de plaatduimen niet zijn losgekomen;of het frame van de deur nog recht is;of er voldoende ruimte onder de poort is aangehouden;of de bestrating plaatselijk omhoog is gekomen.
Slot van de schuttingdeur sluit niet meer
Wanneer het slot niet goed sluit, zijn er verschillende mogelijke oorzaken.Dagschoot valt niet in de sluitplaatControleer waar de dagschoot de sluitplaat raakt.Raakt de dagschoot de sluitplaat te hoog of te laag? Stel dan eerst de schuttingdeur met de draadstangen af. Verplaats de sluitplaat pas wanneer de deur zelf recht hangt.Raakt de dagschoot de rand aan de zijkant? Controleer dan de afstand tussen de poort en het kozijn. Mogelijk moet de complete deur iets naar binnen of naar buiten worden gesteld.Maak de opening in het kozijn niet direct groter. Daarmee los je een scheef hangende poort niet op en kan er onnodig veel speling ontstaan.Cilinder draait niet meerDraait de sleutel of cilinder niet meer? Test het slot dan eerst met de deur geopend.Werkt het slot met de deur open wel goed? Dan ligt het probleem waarschijnlijk bij de stand van de deur of sluitplaat.Werkt de cilinder ook met de deur open niet? Controleer dan:of de juiste sleutel wordt gebruikt;of de cilinderbevestigingsschroef niet te strak zit;of de deurkrukken en schilden recht zijn gemonteerd;of de slotkast niet wordt afgekneld;of de cilinder beschadigd is.Moet de profielcilinder worden vervangen? Draai dan de bevestigingsschroef aan de zijkant van het slot los. Draai de sleutel iets totdat de meenemer in de juiste stand staat en trek de cilinder voorzichtig uit de slotkast. Plaats daarna een cilinder met de juiste lengte.
Lees ook ons stappenplan voor het monteren van een slot in een schuttingdeur.
Aanslagstrip en dubbele poortaanpassingen
Aanslagstrip bij een enkele schuttingdeurBij een enkele schuttingdeur wordt meestal een aluminium poortstrip op het kozijn geplaatst. Deze strip zorgt ervoor dat de deur in gesloten stand netjes aansluit en niet te ver kan doorslaan.Monteer de strip pas nadat:de schuttingdeur volledig is gesteld;het slot correct sluit;de kier tussen de deur en het kozijn klopt.Bevestig de strip verticaal op het kozijn en controleer of de poort zonder kracht tegen de strip sluit.
Aanslaglat bij een dubbele schuttingdeurBij een dubbele schuttingpoort wordt een houten aanslaglat op de vaste deur gemonteerd. De loopdeur sluit vervolgens tegen deze aanslaglat.Monteer de lat niet op de loopdeur. Stel eerst beide poortdeuren zorgvuldig af en controleer of de boven- en onderzijde gelijk lopen.
Dubbele schuttingpoort verstevigen

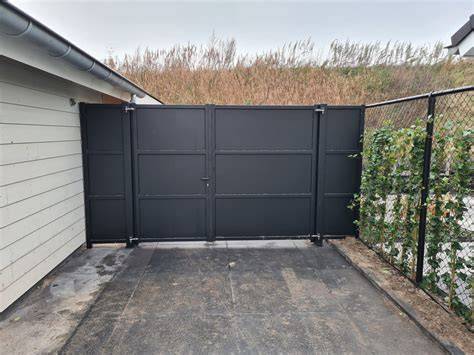

Een dubbele schuttingpoort bestaat uit een loopdeur en een vaste deur. De vaste deur kan met een grondgrendel en eventueel een staartgrendel worden vastgezet.
Grondgrendel monteren
Een grondgrendel houdt de vaste poortdeur aan de onderzijde op zijn plaats.Werkwijze:Sluit en stel beide poortdeuren.Bepaal de positie van de vaste deur.Plaats een poortstopper met opening of maak een geschikte opname in de bestrating.Houd de grondgrendel verticaal tegen de vaste deur.Laat de grendelpen in de opening zakken.Teken de bevestigingspunten af.Boor de schroefgaten voor.Schroef de grondgrendel stevig vast.Controleer of de grendel soepel bediend kan worden.Controleer voor het boren in de bestrating of er geen kabels, leidingen of andere voorzieningen onder liggen.
Staartgrendel monteren
Heeft de dubbele schuttingpoort een bovenbalk? Dan kan de vaste deur ook aan de bovenkant met een staartgrendel worden vastgezet.Bepaal eerst de juiste positie van de grendel. Boor vervolgens een passend gat in de bovenbalk waarin de pen kan worden geschoven. Monteer de staartgrendel recht op de vaste deur en controleer of deze zonder weerstand opent en sluit.Voorzichtigheid bij montage om splijten te voorkomen.
Veelgestelde vragen
Hoeveel extra ruimte heb je nodig voor een schuttingdeur?Bij een enkele schuttingdeur is doorgaans circa 10 cm extra nodig voor het kozijn en het stellen. Een deur van 90 cm vraagt daardoor minimaal ongeveer 100 cm ruimte en een deur van 100 cm minimaal ongeveer 110 cm. Controleer altijd de maatvoering van de gekozen poort.
Hoe diep moet een betonpaal voor een schuttingpoort in de grond?In dit systeem wordt doorgaans ongeveer 75 cm diepte gehanteerd, afhankelijk van bodem en omstandigheden.
Schuttingdeur bestellen bij Zuidema SchuttingenZuidema Schuttingen levert enkele en dubbele schuttingpoorten met een stevig stalen frame. Afhankelijk van het actuele assortiment zijn de poorten verkrijgbaar in onder andere grenen, Red Class Wood, Douglas en bruin geïmpregneerd hout.Beschikbare standaardbreedtes zijn onder andere:Enkele schuttingpoort: 90, 100, 110, 120, 130, 140 en 150 cm.Dubbele schuttingpoort: 180, 200, 220, 240, 260, 280 en 300 cm.Daarnaast is een schuttingpoort op maat mogelijk.Let op: reken bij een enkele poort niet uitsluitend met de deurbreedte. Voor het kozijn en de stelruimte is doorgaans circa 10 cm extra nodig. Controleer bij een dubbele poort altijd de ruimtemaat die bij de gekozen uitvoering hoort.
Zelf een schuttingdeur plaatsen: compleet stappenplan
Wil je zelf een schuttingdeur of tuinpoort plaatsen? In dit stappenplan lees je hoe je de betonpalen zet, het houten kozijn monteert, de poort ophangt en stelt en het cilinderslot en de aanslag bevestigt. Ook leggen we uit hoeveel ruimte je nodig hebt voor een enkele of dubbele schuttingpoort.
Een schuttingpoort is zwaar en moet nauwkeurig worden geplaatst. Werk daarom bij voorkeur met twee personen, controleer tijdens iedere stap met een waterpas en laat de betonmortel voldoende uitharden voordat je de poort belast.
Wat heb je nodig om een schuttingdeur te plaatsen?GereedschapSchep of grondboorMeetlint of rolmaatWaterpasAccuboormachinePotloodSchroevendraaierKitspuitSteeksleutel 22 of waterpomptangVlinderboren van 16 en 22 mmPersoonlijke beschermingsmiddelen
Hoeveel ruimte heb je nodig voor een schuttingdeur?Meet altijd de volledige beschikbare ruimte tussen de muren of palen. Houd niet alleen rekening met de breedte van de deur, maar ook met het kozijn en de stelruimte voor de draadstangen.
