Slangen zijn flexibele leidingen die worden gebruikt om vloeistoffen of gassen van het ene punt naar het andere te transporteren. Slangen bestaan uit één of meerdere lagen materiaal en kunnen afhankelijk van het doel verschillende constructies hebben, waaronder gegolfde binnenwanden en verschillende versterkingen. Een van de markantste eigenschappen van metalen slangen is de goede bestendigheid tegen extreem hoge en lage temperaturen, waardoor ze op plaatsen met bijzondere omstandigheden en veiligheidsvereisten kunnen functioneren als betrouwbare verbindingen.
Varianten en basisprincipes van gegolfde metalen slangen

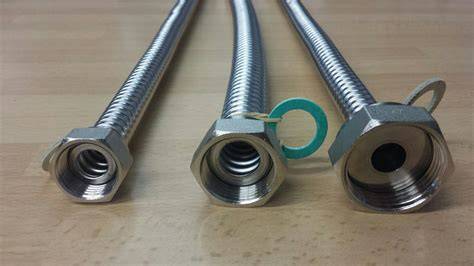

Er bestaan verschillende varianten metalen slangen waaronder de gegolfde en de gewikkelde variant. Met een gegolfde metalen slang is het mogelijk om vloeistoffen te transporteren van A naar B en de slang kan door golven of plooien worden gebogen. Gegolfde slangen bestaan in verschillende soorten en maten; twee hoofdcriteria bij de keuze zijn toepassing en maximale werkdruk. De juiste soort slang wordt bepaald door het doel van de toepassing en de maximale werkdruk die de slang aankan.
Wanneer de geschikte soort slang duidelijk is, moet gekeken worden welke slang de maximale werkdruk aankan. De slang die het best bij uw toepassing past, is afhankelijk van waar de slang gebruikt gaat worden. Voor het transporteren van gas of vloeistof van punt A naar B of voor het elimineren van leidinguitzettingen door warmte, kan het best gekozen worden voor de Metalvisor-serie 4. Voor zeer flexibele slangen met korte buigradius of toepassingen in vacuümtechniek is type 161M geschikt. Slangen met hogere drukken in combinatie met temperaturen boven 40°C of pulsgewijze drukken vereisen een slang met dikkere wand en zwaardere omvlechting, wat een hogere veiligheidsmarge oplevert dan een slang voor algemene toepassingen.
Speciaal voor transport van vloeibare voedingsmiddelen is een slang ontwikkeld met een V-vormig golfprofiel. Dit profiel vergemakkelijkt reiniging en voorkomt dat medium achterblijft in de golf, hoewel dit profiel de flexibiliteit wel verlaagt en vereist dat de slang volgens DIN2827 gelast wordt. Aseptische koppelingen volgens DIN11864 worden met lasrobots op de slang gelast om een volledige aseptische verbinding tussen slang en koppeling te waarborgen. Voor media die niet mogen afkoelen tijdens transport wordt gekozen voor een dubbelwandige RVS productslang type 2/161M, ook wel jacket-hose genoemd, waarbij de middenlaag de productslang is en de buitenste verwarmingsslang de omgeving verwarmt.
Opbouw en eigenschappen van gegolfde slangen
Een gegolfde slang heeft twee dunne lagen die zorgen voor een extra dikke wand en verbeterde drukvastheid in specifieke toepassingen. De twee dunne lagen van de gegolfde slang zorgen voor een extra dikke wand van de slang. De binnenwand moet glad zijn om chemische weerstand en doorstroming te optimaliseren; sommige slangen zijn transparant voor zicht op de vloeistof, andere zijn ondoorzichtig ter bescherming tegen lichtgevoelige vloeistoffen. De buitenwand beschermt tegen omgevingselementen, wrijving en extreme temperaturen. Versterkingslagen bepalen de drukvastheid van de slang. Voor hogedruktoepassingen zijn extra robuuste ontwerpen met dubbel gevlochten wanden ontwikkeld, zoals de 162X-serie.
PTFE-slangen zijn een belangrijke familie binnen de gegolfde slangen en kennen varianten met gegolfde of gladde binnenwanden. PTFE-slangen hebben een uitstekende chemische weerstand, temperatuurbestendigheid en flexibiliteit, afhankelijk van de constructie. Een PTFE-slang met roestvrijstalen gevlochten mantel combineert lage uitzetting met verhoogde drukbestendigheid en levensduur, wat essentieel is in chemische, voedings- en farmaceutische industrieën. De binnenwand kan glad of gegolfd zijn; een gladde wand vermindert aanhechting en vergemakkelijkt reiniging, terwijl een gegolfde wand trillingsabsorptie en drukdaling kan verbeteren.
Toepassingen per type slang
De juiste keuze voor een slang hangt af van de toepassing: transport van vloeistoffen en gassen, verhoging of afname van druk, vacuüm- of hogedrukomstandigheden, en omgevingstemperaturen. Voor systemen met lage temperaturen kunnen RVS slangen uitstekend functioneren tot -196°C, zonder verlies van drukweerstand en flexibiliteit, al geldt de drukcapaciteit vooral bij hogere temperaturen sterk vermindert. Slangen met extreme drukken vereisen vaak een dubbellaagse constructie zoals 161/2H of 162/2H om een extra wand en veiligheid te bieden. Voor aseptische of voedingsmiddelentoepassingen wordt rekening gehouden met DIN-normen en HACCP/ FDA-voorschriften, en koppelingen worden vaak lase-verbonden voor hygiëne en lekvrije verbindingen.
In de tuinbouw en watertechniek vinden we slangen die speciaal zijn ontworpen voor irrigatie, wateraanvoer, druppelslangen en drainageslangen. Slangen voor hogedrukreiniging en spuitwagens worden vaak vervaardigd uit draagbaar PVC met versterkingen om drukverliezen en knikken te voorkomen. Voor zuigtoepassingen zijn robuuste wandconstructies en anti-ingeslote wanden nodig om inzakking te voorkomen. Voor industriële hydrauliek en chemicaliënbestendige toepassingen kunnen PTFE-slangen met roestvrijstalen gevlochten mantel en speciale klemboppen worden toegepast om een betrouwbare verbinding te garanderen.
Kiezen en onderhouden van slangen
Bij het kiezen van de juiste slang is de maatvoering cruciaal. De maatvoering wordt over het algemeen weergegeven in duimse maten met de binnendiameter als referentie. Let op de binnendiameter bij meten en bestellen. Hieronder een overzicht van gangbare duimmaten en equivalente millimeters:
- 1/8" - 3,18 mm
- 1/4" - 6,35 mm
- 3/8" - 9,53 mm
- 1/2" - 12,7 mm
- 3/4" - 19,05 mm
- 1" - 25,4 mm
- 1 1/4" - 31,75 mm
- 1 1/2" - 38,1 mm
- 2" - 50,8 mm
- 2 1/2" - 63,5 mm
- 3" - 76,2 mm
De juiste slang kies je op basis van diameter, drukklasse en chemische compatibiliteit. Installatie vereist passende koppelstukken, slangklemmen en koppelingen om lekkage en verstopping te voorkomen. Slangen vereisen regelmatig onderhoud: reiniging, inspectie op scheurtjes en uitdroging, en juiste opslag op een droge, donkere plek. Tijdens vriesomstandigheden moet water uit de slang worden verwijderd om uitzettingsschade te voorkomen. Slangen in de voedingsmiddelenindustrie vereisen aseptische koppelingen en hygiënische montage door middel van lasrobots en DIN-normen.
Materiaalkeuzes en merken
PVCVoordeel biedt een breed scala aan slangen met materialen zoals PVC, rubber, polyurethaan en versterkte lagen. Versterkte wandconstructies zorgen voor drukvastheid, terwijl flexibele wanden zorgen voor hanteerbaarheid. Een gladde binnenwand vermindert drukverlies en energiekosten, terwijl een uv-bestendige buitenwand geschikt is voor langdurig buitengebruik. Voor specifieke toepassingen zoals drainage, irrigatie of zuiging zijn verschillende merken en series beschikbaar, waaronder AIRDUC®, BARDUC® en NORPLAST®, met bijzonderheden per type zuigslang en hun toepassingsgebieden.
In industriële scenario's wordt ook aandacht besteed aan testen op heliumdichtheid en afdichtingskwaliteit, zeker bij toepassingen zoals chloortransport, waar MONEL-400-slangen speciale lasconfiguraties en helium-lektesten vereisen. De nieuwste ontwikkelingen richten zich op dubbelwandige, inertgas-geschakelde componenten bij hogedruktoepassingen in gastransport en brandbeveiligingssystemen. Een veelzijdige slang is dus niet zomaar een buis; het is een geïntegreerd systeem van binnenwand, versterkingslagen, buitenmantel en bevestigingstechniek dat samen veiligheid, betrouwbaarheid en efficiëntie waarborgt.
Zorg voor stabiele leidingen: kies de juiste metalen slangkoppeling.
Praktische samenvatting per toepassing
- Voor transport van vloeistoffen of gassen onder hoge temperaturen en druk: kies voor duurzaam gegolfde of dubbelgewikkelde slangen met dikkere wand en mogelijk 162X- of 161/2H-structuren.
- Voor hoogflexibele toepassingen met korte bochten of vacuüm: type 161M biedt de juiste flexibiliteit.
- Voedingsmiddelen en aseptische systemen: gebruik slang profielen die voldoen aan DIN-normen en aseptische koppelingen via lasrobotten.
- Temperatuurtolerantie en vacuümtoepassingen: RVS slangen kunnen extreme temperaturen aan, maar de drukweerstand is afhankelijk van de temperatuur en wanddikte.
- Inspectie en onderhoud: visuele inspectie en regelmatige spoeling/reiniging verlengen de levensduur en veiligheid.
Veiligheid en kwaliteitsborging
Het kiezen van de juiste slang beïnvloedt veiligheid, prestaties en duurzaamheid aanzienlijk. Een verkeerde slang kan lekkages, barsten of media-contaminatie veroorzaken. Daarom is het essentieel om zowel de installatie als de operationele omstandigheden grondig af te stemmen op de specifieke slangconstructie en normen die gelden in de sector (DIN, FDA, USP, SAE, enz.).
