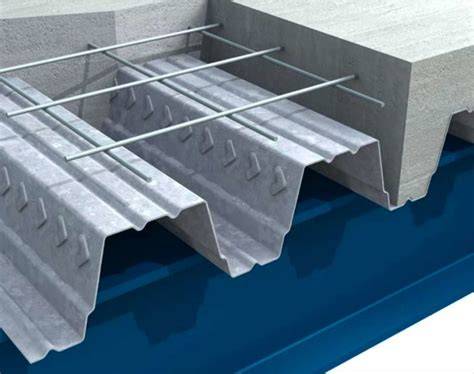

De ComFlor 100 is door Dutch Engineering ontwikkeld voor het Europese continent. De ComFlor 100 heeft een zeer efficiënte profieldoorsnede die voorziet in hoge sterkte en stijfheid bij een relatief zeer laag eigen gewicht van de vloer. Door de gekozen profielvorm is het betonvolume bij toepassingen van de ComFlor 100 minimaal. Door de trapeziumvorm is de ComFlor 100 goed stapelbaar. Hierdoor is het transportvolume minimaal.
Exclusief doorbuiging staalplaat en liggers tijdens uitvoering - exclusief eventueel extra beton boven opleggingen. Doorbuiging staalplaat maximaal 20 mm: extra betonvolume maximaal 13 l/m2 - extra eigen gewicht maximaal 31 kg/m2 (grindbeton).
Globale ontwerp- en uitvoeringsrichtlijnen
De tabellen op deze pagina's zijn bedoeld voor het globaal ontwerpen van staalplaat-betonvloeren. Er is rekening gehouden met de uitvoeringsfase, de gerede toestand en brand. Technische ondersteuning: U kunt het Ontwerpprogramma Staalplaat-betonvloeren downloaden. Het ontwerpprogramma maakt het mogelijk de staalplaten die voldoen aan opgegeven uitgangspunten te vergelijken. Ook de totale kosten van vloeren kunnen worden vergeleken. Indien de ontwerptabellen en het ontwerpprogramma geen oplossing bieden voor uw ontwerp kunt u altijd direct contact met ons opnemen. Wij onderzoeken graag samen met u de mogelijkheden van de verschillende staalplaat-betonvloeren.
Lichtbeton Voor ontwerpinformatie met betrekking tot de toepassing van ComFlor vloeren met lichtbeton gelieve contact op te nemen met Dutch Engineering. Bij ontwerpen met lichtbeton moet de verkrijgbaarheid, verwerkbaarheid en prijs per project worden onderzocht.
Rekenrichting en constructieve eigenschappen
Staalplaat-betonvloeren zijn tweezijdig opgelegd. Ontwerp van de vloeren is derhalve gebaseerd op de eigenschappen van de vloer in zijn overspanningrichting. Haaks op deze overspanningrichting zijn de constructieve eigenschappen van vloer gereduceerd en afhankelijk van de beschikbare betonhoogte boven de staalplaat en de aanwezige verdeelwapening. In de praktijk zal de vloer in deze richting de eventuele vervorming van de draagconstructie eenvoudigweg volgen, hetgeen mogelijkerwijs tot scheurvorming kan leiden.
Montagebelasting en uitvoeringsaspecten
Montagebelasting conform Eurocode 4. Dit is niet toereikend voor gevallen waarbij grote ophoping van beton ontstaat of grote stootbelastingen optreden. Indien de uitvoeringswijze hiertoe aanleiding geeft kan van bovenstaande montagebelasting worden afgeweken.
Materialen en wapening
Sendzimir verzinkt staal FeE350G, Z275. Gegarandeerde minimale vloeigrens van 280 N/mm2. De benodigde extra wapening in een vloer behalve de bijdrage van de staalplaat is afhankelijk van vloertype, vloerdikte, overspanning en belasting. Onderscheid wordt gemaakt tussen een kruisnet, onderwapening en extra bovenwapening boven tussensteunpunten. Tevens kan bij grote dwarskrachtlasten lokaal een extra kruisnet boven de staalplaat worden toegepast. Onderwapening is nodig vanaf een brandwerendheid van 60 minuten of bij grotere overspanningen/belastingen. Vaak kan onderwapening in tussenvelden worden voorkomen. Extra steunpuntwapening kan nodig zijn in verband met scheurvorming, brandwerendheid of grotere overspanningen/belastingen. Eventueel aan te brengen onderwapening wordt met ronde afstandhouders in de ribben van de staalplaat gelegd.
Aangegeven overspanningen zijn stramienmaten. De aangehouden belastingen zijn veelvoorkomende veranderlijke belastingen volgens EC4, NEN-EN 1991-1-1(2002). Klasse B: kantoorruimten gaat uit van 2,5 kN/m2 of een puntlast van 3,0 kN. Klasse D: winkelruimten gaat uit van 4,0 kN/m2 of een puntlast van 7,0 kN. Klasse F: parkeergarages gaat uit van 2,0 kN/m2 of een puntlast van 10,0 kN. De puntlast mag aangrijpen op elke willekeurige plaats op de vloer en is beschouwd als een vierkant met een zijde van 50 mm. Uitgegaan is van een ontwerp met gebruiksklasse 2(CC2). Rustende belasting is niet beschouwd.
Toepassingsvarianten en stempels
Staalplaat-betonvloeren zijn tweezijdig opgelegd. Ontwerp van de vloeren is derhalve gebaseerd op de eigenschappen van de vloer in zijn overspanningrichting. Haaks op deze overspanningrichting zijn de constructieve eigenschappen van vloer gereduceerd en afhankelijk van de beschikbare betonhoogte boven de staalplaat en de aanwezige verdeelwapening. In de praktijk zal de vloer in deze richting de eventuele vervorming van de draagconstructie eenvoudigweg volgen, hetgeen mogelijkerwijs tot scheurvorming kan leiden. Voor vloeren wordt onderscheid gemaakt tussen enkel- en meervelds toepassingen. Bij ongestempelde meervelds vloeren is gerekend met tweevelds staalplaten en 4 gelijke vloerdelen. In de tabellen is gerekend met maximaal 1 stempelrij per overspanning. De minimale breedte van een stempelrij is 100 mm. De stempellast per stempel kan van dien orde zijn dat het te adviseren is om extra stempelrij per vloerveld toe te passen.
Voor ontwerpinformatie met betrekking tot de toepassing van ComFlor vloeren met lichtbeton gelieve contact op te nemen met Dutch Engineering. Bij ontwerpen met lichtbeton moet de verkrijgbaarheid, verwerkbaarheid en prijs per project worden onderzocht. De gegeven ontwerpen zijn beloopbaar tijdens de uitvoering. In uitzonderlijke situaties kan hiervan worden afgeweken.
Doorbuiging en maximale verwerkingsgrenzen
De maximale doorbuiging tijdens de uitvoering is het maximum van L/180 of 20 mm. Voor de gerede toestand is de maximale bijkomende doorbuiging L/350 of 20 mm. Maximale totale doorbuiging is het maximum van L/250 of 25 mm. Montagebelasting conform Eurocode 4. Dit is niet toereikend voor gevallen waarbij grote ophoping van beton ontstaat of grote stootbelastingen optreden. Indien de uitvoeringswijze hiertoe aanleiding geeft kan van bovenstaande montagebelasting worden afgeweken.
Het storten van een betonvloer, uitgelegd in 1 minuut! | Willem Designvloeren
Technische samenvatting
- ComFlor 100: hoog sterkte/stijfheid, laag gewicht, minimaal betonvolume.
- Trapeziumvorm voor betere stapelbaarheid en transportoptimalisatie.
- Doorbuiginglimieten tijdens uitvoering en gerede toestand vastgelegd (L/180, L/350, L/250).
- Montagebelasting volgens Eurocode 4 met mogelijke afwijkingen bij bijzondere uitvoeringswijzen.
- Rollen van wapening afhankelijk van brandwerendheid en overspanning; onderwapening vaak vermeden in tussenvelden.
- Materiaal: Sendzimir verzinkt staal FeE350G, Z275; vloeigrens minimaal 280 N/mm2.
- Aplicatie met lichtbeton vereist aparte beoordeling van levering, verwerkbaarheid en prijs.
Deze informatie biedt een globaal kader voor ontwerp en uitvoering van staalplaat-betonvloeren zoals de ComFlor 100, met aandacht voor bouwfase en brandbeveiliging.
