Overweegt u als bedrijf om de bestaande vloer te vervangen door een duurzame betonvloer met vloerverwarming op een zandbed? Dan wilt u exact weten hoe de opbouw werkt, wat de aandachtspunten zijn en welke keuzes u het beste maakt voor comfort, energie-efficiëntie en bedrijfsbelasting. In dit artikel nemen we u stap voor stap mee door de complete opbouw. U leest waar u op moet letten bij isolatie, wapening, folie, dilataties en afwerking. Voor veel bedrijfsruimtes is een betonvloer op zand een slimme oplossing: u combineert constructievloer en afwerking in één, met een strak en onderhoudsarm oppervlak. Met vloerverwarming krijgt u bovendien een zeer gelijkmatige warmteverdeling zonder zichtbare radiatoren, ideaal voor kantoren, retail en lichte productie. De sleutel tot succes is een stabiele ondergrond, doordachte isolatie en een opbouw die scheurvorming en warmteverlies minimaliseert.

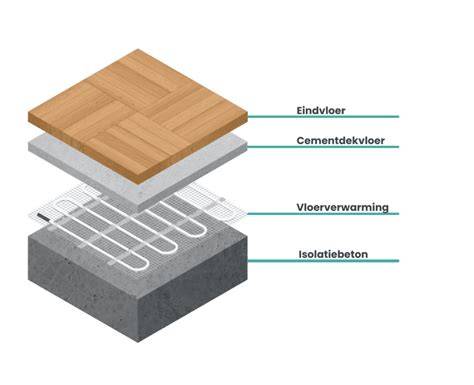

1. Fundament: vlak, verdicht en draagkrachtig zandbed
Alles begint met een vlak, verdicht en draagkrachtig zandbed op de juiste hoogte. Het zand wordt mechanisch verdicht totdat de zetting minimaal is en de maatvoering klopt. In bedrijfssituaties besteden we extra aandacht aan doorgangen, dockzones en plekken met puntlasten om latere vervormingen te voorkomen.
2. Drukvaste isolatie op het verdichte zandbed
Op het verdichte zandbed plaatsen we drukvaste isolatieplaten. Gebruikelijk zijn EPS, XPS of PIR. EPS is betaalbaar en robuust bij voldoende dikte, XPS presteert beter bij vochtbelasting, PIR biedt de hoogste isolatiewaarde bij beperkte opbouwhoogte. In kantoor- en retailomgevingen kiezen wij vaak voor een combinatie van thermische prestatie en drukvastheid zodat de vloer stoot- en rolbelasting goed opneemt.
3. Bouwfolie tegen vocht en losdeeltjes
Over de isolatie leggen we een doorlopende bouwfolie met overlappen die zorgvuldig zijn afgeplakt. Deze laag voorkomt dat vocht uit de betonmortel wegloopt, houdt losse deeltjes uit het mengsel en zorgt dat de betonvloer zwevend ligt ten opzichte van de isolatie.
4. Onderwapening op supporters
Vervolgens plaatsen we de onderwapening op supporters. Daarmee borgen we betondekking en creëren we ruimte voor de vloerverwarmingsbuizen. In bedrijfsprojecten stemmen we netmaat en staafdiameter af op belasting en overspanningen.
5. Vloerverwarmingsbuizen binden in strakke lussen
De verwarmingsbuizen binden we op de onderwapening in strakke, hydraulisch ingeregelde lussen. Hart-op-hart afstanden variëren doorgaans tussen 100 en 150 millimeter, afhankelijk van ruimtegebruik en gewenste reactietijd.
6. Bovenwapening en randisolatie
Boven de buizen plaatsen we de bovenwapening. Zo ontstaat een sandwich van staal rondom de vloerverwarming, wat de krachtverdeling optimaliseert en krimpscheuren beperkt. Langs wanden en kolommen brengen we randisolatie aan om spanningen te ontkoppelen en koudebruggen te voorkomen.
7. Storten, vlakken en toplaag
We storten de vloer doorgaans in een dikte van 120 tot 150 millimeter, afhankelijk van gebruiks- en puntlasten. Na het vlakken wordt de vloer gevlinderd tot een dichte, slijtvaste toplaag met lage porositeit.
8. Cureren, dilataties en afwerking
Direct na het afwerken verzorgen we curing om uitdroging en krimpspanningen te beperken. Dilataties worden volgens legplan gezaagd en afgestemd op vloerafmetingen, kolomposities en belasting. De beschikbare opbouwhoogte is vaak de randvoorwaarde. Is hoogte beperkt, dan is PIR interessant door de hoge lambda-waarde bij geringe dikte. In magazijnen met zwaardere rolbelasting kiezen we liever voor hogere druksterkte en gelijkmatige ondersteuning.
Welke isolatie en bouwtechnieken kiezen per situatie
EPS is een robuuste allrounder, XPS presteert beter bij vochtbelasting en PIR biedt de hoogste isolatiewaarde bij beperkte hoogte. Als richtwaarde hanteren we 120 tot 150 millimeter voor kantoren en lichte industrie, afgestemd op gebruik, puntlasten en verkeersintensiteit. Bij hogere belastingen kan extra dikte of zwaardere wapening wenselijk zijn. Bouwfolie voorkomt dat aanmaakwater uit de betonmortel in het zand wegtrekt, wat de sterkte en duurzaamheid kan ondermijnen. Daarnaast houdt folie losse deeltjes weg uit het betonmengsel en zorgt het voor een zwevende opbouw ten opzichte van de isolatie. Ja, met een doordachte combinatie van drukvaste isolatie en efficiënte buisafstanden realiseren we comfortabele vloerverwarming binnen beperkte opbouwhoogte. PIR is dan vaak interessant.
Opbouwhoogte, diktes en prestaties
De ideale opbouwhoogte hangt af van isolatie, buisdiameter, wapening en gewenste betondikte. In utilitaire projecten reserveren wij vaak twaalf tot achttien centimeter beton boven de buizen voor draagkracht en thermische stabiliteit, plus de lagen eronder. Watergedragen vloerverwarming is in bedrijfsruimten meestal de beste keuze door het grote oppervlak, de koppeling met lage temperatuur opwekking en de mogelijkheid tot zones en regelgroepen. Elektrische systemen worden vooral toegepast in kleine zones of bij beperkte opbouwhoogte. Wij hanteren als ondergrens circa tien centimeter voor vloeren met vloerverwarming. Bij hogere belastingen of intensief intern transport adviseren wij doorgaans twaalf tot achttien centimeter, afhankelijk van belasting, ondergrond en voegafstanden.
Finetuning: vocht, voegplanning en dilataties
Een doordacht voegenplan is essentieel. Wij positioneren dilataties rond thermische onderbrekingen, deurpunten en geometrische sprongen. Na voldoende verharding zagen wij krimpvoegen op de juiste diepte en volgens patroon. Hierdoor kan de plaat gecontroleerd werken en beperken we willekeurige scheurvorming. In bestaande bedrijfsvloeren kunnen wij vloerverwarming infrezen. Daarbij maken we sleuven in een slakkenhuispatroon en plaatsen we de buizen met stofbeheersing en nauwkeurige dieptesturing. Vooraf scannen we op wapening en leidingen om risico’s te minimaliseren.
Hallo Roger - Vloeropbouw
Starten met vloerverwarming: fasegewijs en veilig
Start de vloerverwarming pas na meerdere weken op een lage watertemperatuur en verhoog vervolgens rustig met ongeveer een graad per etmaal tot het beoogde niveau. Zo helpt dit restvocht gecontroleerd af te voeren en beperkt het thermische spanningen. Volg een gefaseerd opstartprotocol, doorgaans na 21 tot 28 dagen uitharden.
Kostenevaluatie en opties
De kosten van een betonvloer met vloerverwarming hangen af van het aantal vierkante meters dat je afneemt. Een betonvloer boven de 65 m² kost ongeveer €130,- per vierkante meter. De zogenaamde energiezuinige betonmix en krimparme varianten bestaan; de energiezuinige variant kost wat meer, maar is op lange termijn kostenbesparend doordat de vloer sneller opwarmt en warmte langer vasthoudt.

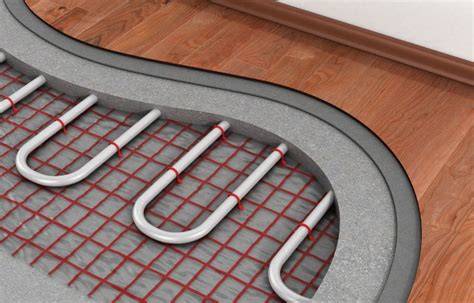

Technische opties en systemen
- Dradenstaalsysteem: verwarmingsbuizen bevestigd in gegalvaniseerde draadmatten.
- Noppenplaat systeem: buizen geplaatst op voorgevormde kunststof noppenplaten; opbouwhoogte tussen 22 mm en 51 mm.
- Tackerplaatsysteem: buizen bevestigd met tackers op isolatieplaten; opbouwhoogte 28-38 mm.
- Droogbouw vloerverwarming: dunne platen waarin buizen klikken; opbouwhoogte circa 2 cm.
- Elektrische vloerverwarmingsmatten en elektrische folieverwarming: uiterst dunne systemen met snelle opwarming.
Leverancierskeuzes en partnerkeuzes
JB Betonvloeren begeleidt u van ontwerp tot oplevering met oog voor comfort, rendement en levensduur. We werken met vaste controlemomenten, toetsen ondergrond en vlakheid, doen drukproeven op de vloerverwarming, borgen de betonsamenstelling en meten vlakheidscriteria na afwerking. Ook inspecteren we voegen, randen en aansluitdetails. Met deze aanpak houden we grip op planning en kwaliteit en reduceren we faalkosten.

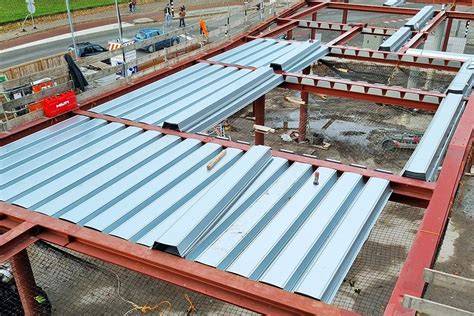

Specialistische overwegingen bij staalplaat-betonvloeren
Staalplaat-betonvloeren bieden een slanke opbouw, lage gewicht en kunnen meerdere verdiepingen mogelijk maken wanneer ruimte en grondprijzen kritisch zijn. Deze vloeren combineren geprofileerde staalplaat met beton en wapening, waardoor minder materieel nodig is en vaak hogere overspanningen en belastingen mogelijk zijn. Referenties zoals Villa Strawinsky, Dedato-architecten en Royal FloraHolland tonen de veelzijdigheid in kantoren, parkeergarages en uitbreidingen.
Technische samenvatting en praktische tips
De opbouw van een vloer met vloerverwarming bestaat uit meerdere lagen: draagvloer, uitvullaag, isolatie, folie als scheidingslaag tegen vocht, en vervolgens de deklaag waarin de buizen liggen. Randisolatie langs wanden en kolommen beperkt spanningen en koudebruggen. Belangrijke succesfactoren zijn voldoende verdichting van het zandbed, correcte randisolatie, goede folieoverlap en juiste positie van wapening. Tijdens renovatie kan infrezen van buizen efficiënt zijn, mits de vloer geschikt is en er na filing voldoende tijd is voor uitharding. De verhouding tussen opbouwhoogte en isolatiekeuze bepaalt de uiteindelijk beschikbare ruimte en de prestaties van de vloerverwarming. Een goed ontworpen opbouw levert een comfort- en energiezuinige bedrijfsvloer die lang meegaat en weinig onderhoud vereist.
