Stadions over de hele wereld zijn meer dan alleen sportfaciliteiten; ze zijn vaak architectonische meesterwerken die innovatieve technologieën integreren om zowel functionaliteit als esthetiek te maximaliseren. Een cruciaal aspect van dit ontwerp is de gevel en de dakconstructie, die niet alleen de uitstraling van het stadion bepalen, maar ook essentieel zijn voor de duurzaamheid en het comfort van toeschouwers en spelers.
Geberit Pluvia: Hemelwaterafvoer in Voetbalstadions
Het Geberit hemelwaterafvoersysteem Pluvia speelt een significante rol in de moderne stadionbouw, met name in de afwatering van daken. Dit systeem is geïnstalleerd in talrijke voetbalstadions wereldwijd, wat om diverse redenen zinvol is.
Wanneer het regent, kan voetbal onaangenaam worden voor spelers op het veld. Veel stadions beschikken echter over overdekte toeschouwerszones, en op veel daarvan is het Pluvia-systeem geïnstalleerd. Dit stelt het publiek in staat om de wedstrijd te volgen zonder nat te worden.

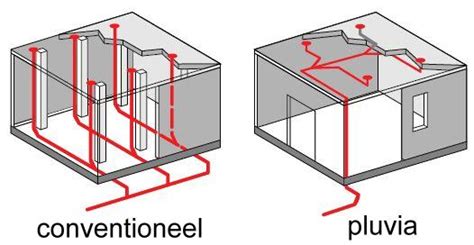

Het systeem werkt door middel van onderdruk, waarbij het water van het dak wordt gezogen via potvormige inlaten. Hierdoor vullen de leidingen zich snel volledig met water, wat resulteert in een gesloten, snelstromende waterkolom. De gegenereerde zuigkracht zorgt voor een grote waterafvoercapaciteit, waardoor relatief weinig inlaten op het dak nodig zijn. Deze efficiëntie maakt het mogelijk om het water over langere afstanden horizontaal naar de valpijpen te transporteren.
Voordelen voor Architectuur en Bouw
Volgens productmanager Andreas Mosebach van Geberit bieden deze kenmerken belangrijke voordelen voor stadionbouw. Stadiondaken bedekken zelden het volledige stadion, waardoor het speelveld open blijft en wanden zich voornamelijk aan de buitenzijde bevinden. Valpijpen kunnen alleen aan de buitenkant worden geïnstalleerd, wat langere horizontale leidingen noodzakelijk maakt. "Pluvia is daarom een ideale oplossing in de stadionbouw," aldus Mosebach.
Daarnaast is de grote capaciteit van de afvoerpotten een belangrijk pluspunt. "Een stadiondak heeft een groot oppervlak," merkt de productmanager op. "Het afvoersysteem Pluvia levert hoge prestaties met weinig materiaal. Met slechts een paar valpijpen kan de afwatering van een heel stadiondak worden geregeld." Dit resulteert in een systeem dat weinig ruimte in beslag neemt en aanzienlijke architectonische vrijheid biedt, een cruciale factor bij de bouw van stadions, die vaak als architectonische pronkstukken worden beschouwd.
Voorbeelden van Pluvia in Voetbalstadions Wereldwijd
Het Pluvia-systeem wordt wereldwijd ingezet in diverse voetbalstadions. Hieronder volgt een selectie van enkele prominente voorbeelden:
Allianz Arena, München, Duitsland

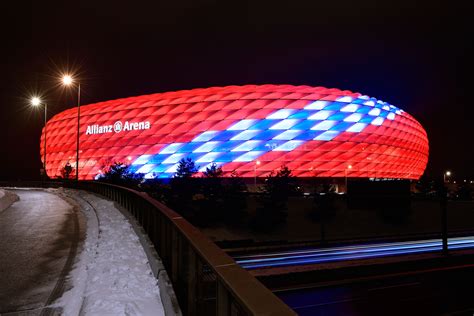

De Allianz Arena, ontworpen door Herzog & de Meuron en geopend in 2006, wordt beschouwd als een icoon van moderne stadionbouw. Het dak is versierd met bijna 2800 ruitvormige luchtkussens. Het Geberit Pluvia hemelwaterafvoersysteem is geïnstalleerd op het dakgewelf, waarbij gebruik is gemaakt van buigbare verbindingsbuizen voor de aansluiting op de valpijpen.
Baku Olimpiyat Stadyumu, Bakoe, Azerbeidzjan

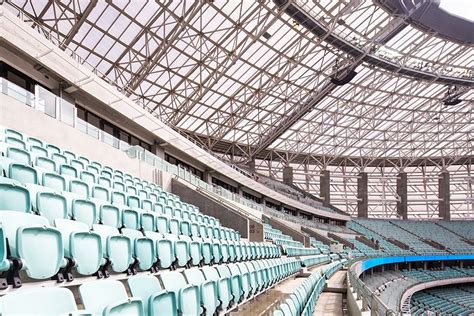

Dit nationale stadion, met een capaciteit van ruim 69.000 toeschouwers, dient zowel als voetbalstadion als atletiekarena. De aan de gevel bevestigde panelen doen denken aan de Allianz Arena. Voor het stalen dak zijn speciale berekeningen uitgevoerd met betrekking tot belastingen, doorbuigingen en spanningen. Op het dakvlak zorgt Geberit Pluvia voor een efficiënte afwatering.
Vodafone Arena, Istanboel, Turkije
De Vodafone Arena, de thuisbasis van Beşiktaş, biedt plaats aan 42.000 toeschouwers en ligt aan de Bosporus. Een deel van het oude stadion is behouden, waaronder de zuidgevel en de hoofdingang. Het dak is vervaardigd uit met siliconen gecoate glasvezelmembranen, en Pluvia voert het regenwater van het relatief platte dak af.
National Stadium Warschau, Polen
Gebouwd voor het Europees Kampioenschap van 2012, is dit stadion gebaseerd op het voormalige Dziesieciolecia-stadion. Het dak bestaat uit staaldraadmatten met textielmembranen, met een mobiel membraanzeil boven het speelveld. Het Pluvia-systeem van Geberit garandeert een betrouwbare dakafwatering.
Cape Town Stadium, Kaapstad, Zuid-Afrika
Dit WK-stadion, met 64.000 zitplaatsen, ligt nabij de Atlantische kust. Het wordt gekenmerkt door zijn gebogen dak van gelaagd glas. De afwatering van dit dak wordt verzorgd door het Pluvia-systeem van Geberit.
Gevelontwerpen en Materiaalgebruik in Stadions
Naast dakafwatering zijn gevelontwerpen essentieel voor de uitstraling en functionaliteit van stadions. Verschillende materialen en technieken worden toegepast om unieke architectonische effecten te creëren.
Textielarchitectuur: Het Stadion van Heracles Almelo

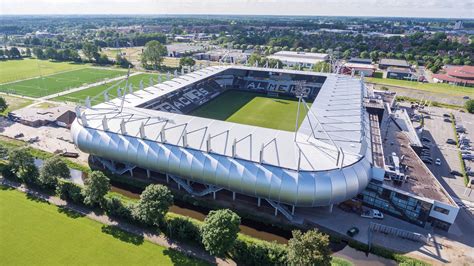

Het verbouwde stadion van Heracles in Almelo toont de mogelijkheden van textielarchitectuur. Om de ring van het stadion winddicht af te sluiten, is gekozen voor textielweefsels in plaats van traditionele metaalplaten. Dit materiaal, geleverd door Poly-Ned, kan effectief worden gevormd naar ronde ontwerpen, zelfs in de hoeken waar zowel verticale als horizontale rondingen nodig zijn.
Het proces omvat ontwerp en engineering, waarbij de radius van de ring wordt meegenomen. De textielpatronen worden vervolgens in de eigen productiehal gesneden en aan elkaar gelast met behulp van een hoogwaardige lastechniek. De banen, die tot 11 meter hoog en 5 meter breed kunnen zijn, worden aan elkaar gelast om het bolle patroon te creëren dat bij bevestiging naar voren komt.
Het montagesysteem van Poly-Ned, gebaseerd op aluminium extrusieprofielen, is ontworpen om de randbelasting van textielgevels te minimaliseren. Dit systeem elimineert de noodzaak van een volledig stalen frame, wat kostenbesparend werkt. De vraag naar textielgevels voor renovaties neemt toe, mede doordat deze gevels zich na jaren nog steeds goed houden.
Een recente innovatie is LEDTex, een samenwerking met Philips. Dit zijn PVC-gecoate gaasweefsels, verweven met metaaldraden, waarin LED-nodes zijn geïntegreerd om dynamische visuele effecten mogelijk te maken.
Betonconstructies en Tribunebouw: Haitsma Beton
Haitsma Beton is een belangrijke speler in de Nederlandse stadionbouw, verantwoordelijk voor ongeveer 80% van de stadions in Nederland. Het bedrijf richt zich op het leveren van toegevoegde waarde door kosten en kwaliteit van stadions en tribunes nauwlettend te bewaken. Beton wordt gezien als een duurzaam bouwmateriaal dat een cruciale rol speelt in het stadionlandschap.
Haitsma Beton onderscheidt zich met het 3-treden- en het 1-tredeconcept, die een solide basis leggen voor sportfaciliteiten en duurzaamheid verankeren. In samenwerking met LG Architecten heeft Haitsma Beton Tribune-bouw.nl opgericht, een vennootschap die een geïntegreerde aanpak biedt, inclusief ontwerp, architectonische visie en de levering van de stalen onderconstructie.
Dit concept garandeert een totaaloplossing die esthetiek, functionaliteit en duurzaamheid combineert, met een focus op maatwerkoplossingen.
Het Olympisch Stadion en de Amsterdamse School
Het Olympisch Stadion in Amsterdam, gelegen in de Stadionbuurt, weerspiegelt de kenmerken van het Plan Zuid van Berlage, waar de Amsterdamse School sterk vertegenwoordigd is. Deze bouwstijl wordt gekenmerkt door decoratieve baksteenmotieven en expressieve vormen. Op de gevel van het stadion zijn prachtige bakstenen patronen en sculpturen te zien die sport en de Olympische geest symboliseren.
Architect Jan Wils, oprichter van 'De Stijl', neigde meer naar de architectuur van Frank Lloyd Wright, wat duidelijk herkenbaar is in de horizontale architectuur van het stadion. Horizontale elementen bij de ingang van de hoofdtribune en zwevende, vierkante plantenbakken benadrukken dit.
Nieuwe Ontwikkelingen in Club Brugge: Het Nieuwe Club Stadion
Club Brugge heeft de ambitie om een nieuw, modern voetbalstadion te realiseren met een capaciteit van 40.116 fans. Het ontwerp is het resultaat van een 'Design & Build-wedstrijd', waarbij Team10 als voorkeursbieder werd gekozen vanwege het best passende ontwerp in de omgeving en het compacte ontwerp.
Het nieuwe stadion zal worden ondergebracht in een kwalitatieve parkomgeving, het Olympiapark. De inrichting van het park zal worden aangepast aan hedendaagse noden, met onder andere vijverpartijen, bloemvelden en wandelpaden, waardoor het ook op niet-wedstrijddagen een meerwaarde zal bieden voor de buurt.
Om de visuele impact van het stadion te beperken, is de dakrand zo laag mogelijk gehouden. Een wit geveltextiel rondom het stadion zal zorgen voor een zachtere uitstraling en een betere integratie in de parkomgeving. Het stadion zal voorzien zijn van moderne geluidsisolerende technieken, akoestische deuren en gerichte speakers. Alle tribunes zullen overdekt zijn, met goed zicht op het veld.
De pure voetbalbeleving staat centraal, met compacte tribunes dicht op het veld. Vier indrukwekkende LED-screens worden boven de middenstip opgehangen. De ringstructuur die het dak draagt, is een opvallend element dat de nokhoogte van het dak verlaagt en zo de visuele impact voor omwonenden beperkt.
Het stadion biedt moderne comfort op het gebied van fanbeleving, toegankelijkheid en service. Er zijn 229 rolstoelplaatsen en ongeveer 300 Easy Access Seats voorzien. Voor zakelijke contacten zijn er ongeveer 4.000 VIP-plaatsen, inclusief een VIP lounge en 40 skyboxen. De exclusieve 'Tunnel Club' biedt een unieke inkijk in de spelerstunnel.
Een uitgebreid mobiliteitsplan is opgesteld om het verkeer op wedstrijddagen in goede banen te leiden, rekening houdend met de 10.000 extra supporters. Er wordt ingezet op een duurzame modal split, met voldoende fietsenstallingen, supportersbussen, carpooling en shuttlebussen vanaf afstandsparkings. Een ruime verdubbeling van bussenparkeerplaatsen is voorzien.
Renovatie van het Heizelstadion (Koning Boudewijnstadion)

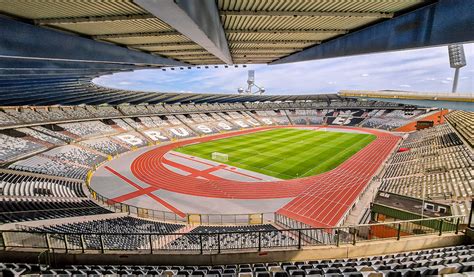

De renovatie van het voormalige Heizelstadion in Brussel kenmerkt zich door de wens om de inkompartij van de oude tribune te behouden en te integreren. Het nieuwe stadionconcept herneemt het idee van een gebouw (tribune) op maaiveld-niveau, onafhankelijk van de in de helling gegraven arena.
Het gebouw bestaat uit vier traptorens, circulatiezones en twee verdiepingen met gradins. Het dak is lichtdoorlatend (translucide). De vier torens verdelen de gevels in drie vlakken. In het middelste vlak bevindt zich de oude, 40 meter lange inkom, vrij in een glasvlak uitgesneden uit de gesloten gevel.
De constructie is in beton, het dak in staal en translucide kunststofplaten. De bekleding van de muren is in gelijmd metselwerk (handvorm), wat sterker is dan traditioneel metselwerk en een minimale, esthetisch aantrekkelijke voeg biedt. De gevelmaterialen glas en baksteen worden op dezelfde manier gebruikt als een scherm, waarbij hun verschil en gelijkheid worden benadrukt.
