Stootvoegrooster, maaiveldfundering en kozijne toepassingen en functie

Een toelichting op de dynamiek tussen stootvoegen, de maaivelddichtingen, waterkeringen en de rol van ventilatie in spouwmuuren bij gemetselde bouw. De nadien gecementeerde plint bestaat vooralsnog uit volle betonstenen en de waterkering tegen opstijgend vocht is op hetzelfde niveau gestoken als de bovenkant van de latere buitenverharding, wat volgens de architect cruciaal is voor een gecementeerde plint. Open stootvoegen onder maaiveldniveau kunnen vocht naar de spouw sturen en luchtcirculatie beperken wanneer er geen open stootvoegen ter hoogte van de gevelplint zijn. Open stootvoegen boven de plint dienen wel aanwezig te zijn om vocht af te voeren, maar onder maaiveldniveau kunnen ze juist vochtproblemen veroorzaken als er geen goede afvoer of ventilatie is.

Fundering en maaiveld: hoe vocht optreedt

Het maaiveld ligt gemiddeld zo'n 10 cm lager dan de bovenkant van de algemene funderingsplaat. De verharding wordt enkele centimeters onder de waterkering geplaatst, en tussen verharding en waterkering vindt vochttransport plaats. Als de verharding dieper ligt dan de waterkering, neemt de hoeveelheid vocht in de achterliggende steen toe. De architect adviseert daarom een identiek niveau tussen buitenverharding en waterkering, zodat er geen extra vochtindringing ontstaat en de spouw beter kan ventileren.

Spouwventilatie en open stootvoegen

Volgens Richtlijnen spouwventilatie (NEN 1068/NPR 2068) vereist een gevel ventilatie die afhankelijk is van de gekozen categorie: niet geventileerd, zwak geventileerd en sterk geventileerd. Bij volledig open stootvoegen is er sprake van sterke ventilatie, maar industriële bakstenen zijn vaak maatvast, waardoor ventilatie beperkt kan blijven. Een stootvoegrooster kan uitkomst bieden om de ventilatie te waarborgen en tegelijkertijd ongedierte buiten te houden.

• Een stootvoegrooster zorgt voor ventilatie en afwatering van vocht uit de spouw.
• Voegroosters komen in verschillende maten (meestal 5 cm of 7 cm hoog) en materialen (RVS aanbevolen boven kunststof).
• Aantal roosters per gevel hangt af van het gewenste ventlatieniveau en lengte van de stootvoeg.

Voordelen en nadelen van open stootvoegen

Open stootvoegen boven de plint dragen bij aan ventilatie, maar als ze onder maaiveldniveau zitten leveren ze vooral vocht naar de spouw in plaats van naar buiten. Daarom is het belangrijk dat open stootvoegen precies op de juiste plaatsen aanwezig zijn en dat er ook waterkering en DPC (dampremmer) adequaat zijn geplaatst. Een waterkering onder de plint moet goed aansluiten op de binnen- en buitenblad om opstijgend vocht tegen te gaan. Een verspringende of te diepe open stootvoeg kan leiden tot vochtproblemen en is niet altijd wenselijk.

Kozijnen, waterkering en verharding

Het plaatsen van een verzonken raamprofiel bij een hefschuifraam vereist aandacht voor afdichting en drainage. Een Aco afvoergoot wordt vaak gebruikt in combinatie met een Barrier Free Living-opzetstuk en EPDM-dakafvoerflap van onder het raamprofiel tot in de afvoergoot. Bij een achtergevel met meerdere niveaus is het essentieel dat de afwatering correct is geregeld om water ter plaatse te houden en schade aan de onderliggende structuur te voorkomen.

Bij een uitbouw waar het kozijn niet dragend is, moeten binnenkolommen of een sponning langs de fundering worden voorzien om koudebruggen te voorkomen. Een houten wand moet zo geplaatst worden dat de onderkant van de wand het regenwater voorbij het horizontale vlak van het composiet en de fundering uitkomt, zodat water geen kans krijgt om tussen betonnen fundering en afwerking te komen. Een dammende strip of drainerende rand kan helpen om water af te voeren richting de gewenste afvoerpunten.

Impregnering en cementering

Het is mogelijk om impregneermiddelen te overwegen voordat cementering wordt toegepast, maar het cementeren kan ook later plaatsvinden. Een karton kan op de verharding gelegd worden tijdens cementering om te voorkomen dat cement zich bindt aan de verharding. De open stootvoegen hebben in dit geval weinig nut als de waterkering in het buitenblad puur opstijgend vocht betreft. Een waterkering onder de plint in het binnenblad kan nodig zijn om een verbinding tussen binnen- en buitenblad te voorkomen, zeker bij aanwezigheid van vuil- en mortelresten in de spouw.

Ventilatie en plaagdieren

Ventilatieopeningen moeten vlak boven het maaiveld, onder en boven gevelopeningen en onder de aansluiting bij het dak zitten. Het aantal stootvoegroosters hangt af van de mate van ventilatie van de gevel. Onze RVS roosters zorgen voor ventilatie en een goede afwatering van vocht uit de spouw. Daarnaast adviseren wij tegen openingen > 10 mm in de gevel om spouw tegen ratten en muizen te beschermen. Stootvoegroosters kunnen worden toegepast als er meerdere openingen zijn om vocht en plaagdieren buiten te houden.

Onderhoud en praktijkervaringen

In de praktijk is er veel discussie over de rol van spouwventilatie. Regenwater kan via porositeit in bakstenen in de muur komen. De spouwmuur kan vochtig worden als vocht langer aanwezig blijft. Een ventilatie van de spouw is wenselijk, zeker bij muren die veel regen ontvangen. Bij woningen met spouwisolatie is het risico op vochtproblemen groter als de ventilatie ontbreekt of onvoldoende is. Het gebruik van stootvoegroosters is een praktische oplossing om ventilatie te waarborgen en tegelijk ongedierte te weren.

Praktische tips en aanbevelingen

1. Houd rekening met een identiek niveau tussen buitenverharding en waterkering om vochttransport te minimaliseren.
2. Laat indien mogelijk open stootvoegen boven de plint om afvoer van vocht te bevorderen; onder maaiveldniveau moeten ze beperkt blijven of juist worden vermeden afhankelijk van de constructie.
3. Overweeg stootvoegroosters van roestvrij staal (RVS) in plaats van kunststof voor duurzaamheid tegen weersinvloeden en knaagwerk.
4. Plaats een waterkering (DPC) correct en zorg voor een goede afdekking tegen opstijgend vocht; bevestig met afdekmiddelen zodat randjes niet uitsteken in de spouw.
5. Bij cementeren van de plint kies voor een methode waarbij de verharding niet direct in contact komt met de cementering, eventueel met een karton tussen de twee materialen.

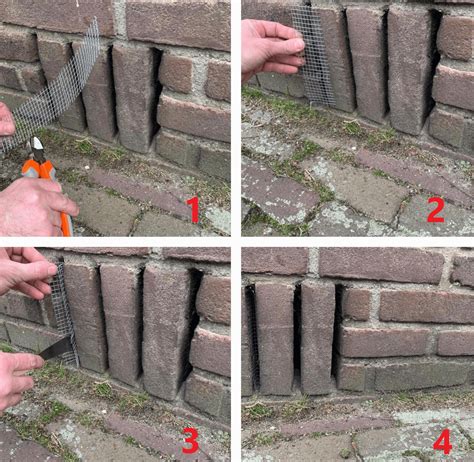

6. Onderhoud de spouw: controleer op vuil, mortelresten en potentiale openingen die ongedierte kunnen aantrekken; gebruik indien nodig stootvoegroosters of gaas om toegang te beperken.

Tabel: Samenvatting van belangrijke afmetingen en aanbevelingen
