Werking pompgroep vloerverwarming uitgelegd

Deze meet 12 op 6 meter. Een zonneboiler op het dak zal water in een buffervat van 600 liter verwarmen. Op minder zonnige dagen wil ik het buffervat verwarmen met een houtvergasser wanneer ik dat wens. Het hoofdgebouw wordt verwarmd met een lucht-water warmtepomp. Deze is berekend op de bewoonde oppervlakte met een kleine reserve. De achterbouw is tenslotte ook naderhand er pas bij gekomen in functie van mijn zaak. De ruimte wordt ook zeer veel gebruikt, dus ik zou hem op ongeveer 18 graden willen houden. Een buffervat van 600 liter wordt verwarmd door een zonnecollector, op zonnige dagen bereik ik gemakkelijk een temperatuur van 80°C. Door een pompgroep met mengkraan aan te sluiten kan ik water door de vloerverwarming laten lopen met een temperatuur van 32°C.

Waarom een pompgroep en wat is het doel?

• Pompgroepen zorgen voor een efficiënte circulatie van water door het systeem en zorgen voor een gelijkmatige verdeling van warmte.
• Met een pompgroep kunt u de waterdruk en -stroom nauwkeuriger regelen om het systeem precies af te stemmen op de behoeften van het gebouw.
• Door de juiste pomp en regelingen kan het energieverbruik worden geoptimaliseerd en het systeem betrouwbaarder blijven.

Bij het koppelen van een buffervat aan een systeem met vloerverwarming is er altijd een extra pomp of menggroep nodig om water vanuit de buffer naar het afgiftesysteem te sturen. Masterwatt adviseert daarom altijd met een buffer voor cv-water te werken. De pomp en pompgroep in dit kader kunnen variëren afhankelijk van de toepassing en het afgiftesysteem.

Soorten pompgroepen en wanneer ze te gebruiken

1. Standaard pompgroep: circulatiepomp ingebouwd in een geïsoleerde omkasting. Geschikt wanneer alle afgiftesystemen dezelfde temperatuurtraject volgen of wanneer er geen zone is die apart gemengd moet worden.
2. Menggroep (thermostatisch): voor installaties met verschillende temperatuurtrajecten. Een thermostatisch mengventiel mengt regelbaar water uit de buffer met retourwater uit vloerverwarming om een lagere gewenste temperatuur te bereiken.
3. Menggroep (motorbediend): geavanceerder, regelt automatisch op basis van buitentemperatuur. Dient wanneer er meerdere zones zijn met verschillende behoefte, zoals vloerverwarming plus radiatoren of boiler. Kan rijden onder regelingen van de warmtepomp en past de temperatuur aan op basis van buitentemperatuur.

Een 3-circuit pompgroep kan worden gebruikt wanneer er drie aparte circuits zijn (bijv. boiler, vloer, radiatoren) en biedt vaak automatische druk- en temperatuurregelingen. Een 2-circuit pompgroep kan twee circuits ondersteunen, zoals boiler en vloerverwarming, of twee zones binnen een woning. De keuze hangt af van de specifieke waterbehoefte en de drukvereisten van het systeem.

Vloerverwarming verdeler en hydraulisch neutralisatie

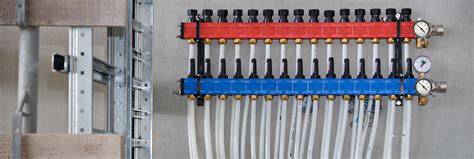

Een vloerverwarmingsverdeler zorgt ervoor dat het water in de vloerverwarmingsbuizen met een constante temperatuur verdeeld wordt. Afhankelijk van de warmtebron maak je gebruik van een verdeler met of zonder pomp. De pomp van de verdeler zorgt ervoor dat het water blijft circuleren door het vloerverwarmingssysteem. Koelt het water af, dan zal de ruimtetemperatuur ook dalen. De thermostaatkraan zorgt ervoor dat de pomp warm water uit je cv-installatie toevoegt aan het systeem. De voeler in het systeem controleert de temperatuur van het water. Het afgekoelde water wordt deels opgeslagen in de verdeler en de rest wordt teruggepompt naar je cv-ketel om weer opgewarmd te worden.

De projectverdeler is vaak een stalen verdeler met een energiezuinige A-label pomp en kan eventueel per groep na regeling worden uitgerust. Voor betere inregeling raden we een comfort verdeler aan, uitgerust met flowmeters zodat je het debiet per groep nauwkeurig kunt regelen. Ook is een lage temperatuur ventiel aanwezig om hydraulisch aktief te kunnen blijven. Daarnaast zijn kunststof verdelers met losse pompmodule beschikbaar; het verschil zit in het aantal groepen en de koelingsgeschiktheid van de behuizing.

Let op: als je woning verwarmt wordt door stadsverwarming, informeer bij de energieleverancier naar de regels omtrent het plaatsen van de verdeler. Bij stadsverwarming is het meestal niet mogelijk om te koelen. Achter het buffervat van een warmtepomp zit doorgaans een pomp die water door de vloerverwarming pompt. In dat geval heb je geen verdeler met pompmodule nodig; de warmtepomp regelt de temperatuur en de verdeler verdeelt het water over het systeem.

Overwegingen bij de keuze van pompengroep

• De grootte van het systeem en het type installatie (bestaande woning, uitbreiding, of combinatie met zonne-energie).
• HetTYPE afgiftesysteem: vloerverwarming vereist vaak lagere watertemperaturen dan radiatoren.
• Het al dan niet combineren van verschillende warmtebronnen (zonne, houtvergasser, warmtepomp) en de benodigde menging.
• Beschikbare buffertanks en de wens om water naar verschillende circuits te sturen met behoud van comfort.

In de tekst wordt gewezen op het belang van een buffer voor cv-water; hierdoor is er altijd een aanvullende pomp nodig om het water vanuit de buffer naar het afgiftesysteem te sturen. De juiste keuze van pompgroep hangt af van de toepassing, en het verdient aanbeveling om een vakman te raadplegen om de specifieke situatie te beoordelen en de meest efficiënte configuratie te bepalen.

Combinatie van systemen: zonnecollectoren, buffer en vloerverwarming

Met een zonnecollector kan op zonnige dagen de buffer tot ongeveer 80°C worden verwarmd. Een menggroep zorgt ervoor dat water door de vloerverwarming gaat op ongeveer 32°C, wat comfortabel en efficiënt is voor vloerverwarming. Op koudere dagen kan een houtvergasser aanvullende warmte leveren, waardoor het buffervat actiever wordt benut wanneer er minder zon is. Een slimme combinatie van zonne-energie, hout als bijlage en warmtepomp kan leiden tot lagere energiekosten en een hogere betrouwbaarheid van het verwarmingssysteem.

Wanneer het systeem thermostatisch is afgesteld, zal de pomp inschakelen wanneer er warmtevraag is. De verdeler zorgt ervoor dat het water naar de verschillende circuits wordt verdeeld en gebalanceerd. Hydraulisch neutraal blijft het systeem behouden wanneer alle circuits op dezelfde druk en temperatuur werken, zodat er geen ongelijke warmteverdeling ontstaat.

Samenvatting van kernpunten

• Een pompgroep met mengventiel (thermostatisch of motorbediend) is nodig bij systemen met verschillende temperatuurtrajecten, zoals vloerverwarming gecombineerd met radiatoren of boiler.
• Een standaard pompgroep volstaat wanneer alle afgiftes dezelfde temperatuur nodig hebben of wanneer er geen extra menging vereist is.
• Een vloerverwarming verdeler beheert de verdeling van warmte naar meerdere circuits en kan met of zonder pomp werken, afhankelijk van de configuratie en warmtebron.
• Zonne-energie in combinatie met buffervat en een warmtebron zoals hout kan een economisch en duurzaam verwarmingssysteem opleveren, mits correct geïntegreerd en afgesteld.

Wil je weten welke pompgroep het beste past bij jouw installatie? Een vakman kan helpen met de juiste mix van pomp, mengventiel, en regeling, afgestemd op jouw warmtebehoefte en het type warmtebron.
