Geberit Silent-Pro SuperTube herdefinieert de eisen aan afvoerleidingen op het gebied van geluidsisolatie en hydraulica. Door de combinatie van het sterk geluidsreducerende afvoersysteem Geberit Silent-Pro met de SuperTube-technologie ontstaat een ruimtebesparend systeem dat vooral bij meerlaagse gebouwen en hoogbouw aanzienlijke ontwerpvrijheid biedt. De fittingen met SuperTube technologie creëren ruimte en geven ontwerpers meer vrijheid bij het plannen en ontwerpen van gebouwen met meerdere verdiepingen.
Belangrijkste kenmerken en voordelen
- Minder omloopleidingen en afschot: Horizontale leidingen kunnen zonder afschot worden gelegd tot 6 meter bij diameter d110 en tot 4 meter bij d90, waardoor de standleiding aanzienlijk eenvoudiger en ruimtebesparender wordt.
- Hogere afvoercapaciteit: Silent-Pro SuperTube fittingen hebben een ongeveer 50% hogere afvoercapaciteit in vergelijking met conventionele afvoersystemen, wat ruimtebesparing en designvrijheid oplevert.
- Montage dichter bij het plafond: De horizontale leiding kan zonder afschot worden aangelegd, wat handig is voor kelders of parkeergarages en ruimte vrijmaakt tegen het plafond.
- Hydraulisch geoptimaliseerd ontwerp: De doorlopende luchtkolom wordt in de afvoerleiding benut, waardoor extra ontspannings- of omloopleidingen vaak overbodig zijn.
- Geen omloopleiding nodig: Door de hydraulische optimalisatie is er geen noodzaak voor aansluitvrije zones en omloopleidingen in veel scenario’s.
Hoe werkt Geberit Silent-Pro SuperTube?
Bij conventionele systemen met standleiding hoger dan 10 meter is doorgaans een omloopleiding vereist vanwege aansluitvrije zones en het afschot van horizontale leidingen. De hydraulisch geoptimaliseerde opbouw van Silent-Pro SuperTube maakt dit vaak overbodig: de afvoer kan in meerlaagse gebouwen zonder aansluitvrije zones worden gerealiseerd, waardoor omloopleidingen ontbreken en horizontale leidingen zonder afschot gelegd kunnen worden.
De BottomTurn bocht is hierbij cruciaal: deze bocht maakt een soepele omzetting bij een richtingsverandering mogelijk en behoudt de luchtkolom. Hierdoor kunnen horizontale leidingen met diameter d110 tot 6 meter zonder afschot worden aangelegd, wat specifiek ruimtebesparend werkt in plafondruimtes en installatiedelen.
De fittingen met SuperTube-technologie leveren dezelfde product- en materiaaleigenschappen als de overige systeemcomponenten en zijn hydraulisch geoptimaliseerd voor hoogbouw en meerlaagse gebouwen. Het systeem voldoet aan geluidsnormen voor appartementcomplexen en biedt betrouwbare prestaties volgens DIN-normen via toetsenrapporten, zoals het Fraunhofer IBP-rapport over akoestisch gedrag.
Ontwerpregels en toepassingen
- Geberit Silent-Pro Carve T-stukken moeten voor alle aansluitingen op de standleiding worden toegepast in plaats van reguliere of stroom T-stukken.
- Bij de overgang van de standleiding naar horizontale verzamelleiding of bij standleidingversleping gelden specifieke ontwerpregels die in acht moeten worden genomen.
- In veel gevallen worden toestel- en verzamelleidingen ontworpen volgens NEN 3215 en NTR 3216; Silent-Pro SuperTube vereenvoudigt het ontwerp aanzienlijk door minder of geen omloopleidingen en afschot nodig te hebben.
Brandbeveiliging en plafondnabij installeren
Brandbeveiliging met de Geberit RS90 Plus EN en de Geberit Silent-Pro BottomTurn-bocht is getest en goedgekeurd voor verschillende inbouwsituaties. Installaties dicht tegen het plafond zijn mogelijk dankzij twee opties: inbouw van de RS90 Plus EN met EPS/XPS-isolatie of een opbouwoplossing met een BottomTurn-bocht die afzonderlijk kan worden toegepast. Dit geeft flexibiliteit bij plafondshoogte en ruimtegebruik in bijvoorbeeld kelders en parkeergarages.
Instructies voor ontwerp en uitvoering
Naast bovengenoemde regels gelden de algemene ontwerpprincipes voor afvoersystemen. De overgang van standleiding naar horizontale leiding en de correcte verslepingen zijn cruciaal voor hydraulische stabiliteit. Door de Carve T-stuk technologie kunnen aansluitingen direct op elkaar worden aangesloten zonder buisvoerafstand.»
BIM en ontwerpsoftware
Geberit biedt BIM-data aan voor diverse BIM-software, waaronder Autodesk Revit, waardoor ontwerpers eenvoudig BIM-projecten kunnen uitwerken met Geberit-producten. De BIM-gegevens bevatten intelligente functionaliteit die het ontwerpen en specificeren vereenvoudigt, met geïntegreerde artikelinformatie voor volledige materiaalspecificaties.
Toepassingsgebied en referentieprojecten

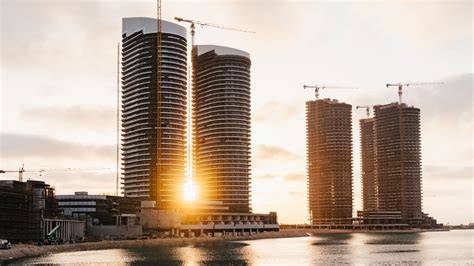

SuperTube is beschikbaar in meerdere Geberit-afvoersystemen, waaronder Silent-Pro, Silent-db20 en Geberit PE SuperTube. Referentieprojecten laten de ruimtebesparing en tijdbesparing zien in woontorens en hoogbouwprojecten, zoals 180 George Towers en Alamein Towers. In Alamein City konden het oorspronkelijke aantal schachten van 164 worden teruggebracht tot 54 dankzij SuperTube, wat resulteert in meer woonruimte en minder materiaalkosten.
Installatietips en FAQs
Veelgestelde vragen benadrukken dat SuperTube de planning eenvoudiger maakt doordat er minder of geen extra ontspannings- of omloopleidingen nodig zijn. Het systeem verhoogt de ruimte efficiënte door het elimineren van aansluitvrije zones, terwijl geluidsreductie nog steeds voldoet aan normen zoals DIN 4109 en DIN EN 14366.
Geberit Silent-Pro - Funktionalitet och Design
Voordelen op een rij
- Ruimtewinst door afwezigheid van omloopleidingen en minder afschot.
- Hogere afvoercapaciteit met kleinere leidingdiameters.
- Snellere installatie en eenvoudiger ontwerp door hydraulisch geoptimaliseerde fittingen.
- Projectgerichte flexibiliteit bij plafondniveaus en brandbeveiligingsinstallaties.
Technische componenten en assortiment
Geberit biedt verschillende afvoersystemen met SuperTube-technologie, waaronder Silent-Pro, Silent-db20 en Geberit PE SuperTube. Elk systeem heeft zijn eigen toepassingsgebied, maar gemeenschappelijk is de ruimtebesparing en hydraulische optimalisatie die bijdraagt aan efficiënte hoogbouwinstallaties.
| Product | Voordelen | Toepassing |
|---|---|---|
| Geberit Silent-Pro SuperTube | Ruimtebesparing, hogere afvoercapaciteit, geen omloopleidingen | Verdiepingsaansluitingen in hoogbouw |
| Geberit Silent-db20 SuperTube | Geluidsreductie, hoge capaciteit 12 l/s | Hoogbouw-standleiding en verdieping |
| Geberit PE SuperTube | Hydraulische optimalisatie, ruimtebesparing | Hoogbouwtoepassingen |
Conclusie zonder afsluiting
De Geberit Silent-Pro SuperTube technologie biedt een significante verbetering voor afvoerleidingen in gebouwen met meerdere verdiepingen door ruimtebesparing, hogere afvoercapaciteit en vereenvoudigd ontwerp- en installatiewerk. Met BIM-ondersteuning en breed productaanbod blijft Geberit een leidende partner in hoogwaardige sanitairoplossingen en duurzame ontwikkeling.
