Technische tekeningen in de installatietechniek lees je door symbolen, afkortingen en schaalaanduidingen te begrijpen. Begin met het herkennen van standaardsymbolen voor elektra, sanitair en verwarming, interpreteer verschillende lagen en doorsneden en let op schaalverhoudingen. Technische tekeningen zijn gedetailleerde visuele instructies die alle aspecten van een installatieproject weergeven. Deze tekeningen vormen de basis voor elk installatieproject. Zonder correcte interpretatie kunnen kostbare fouten ontstaan, zoals verkeerd geplaatste leidingen of onjuiste aansluitingen. Je werkt dagelijks met deze tekeningen tijdens montage, onderhoud en reparaties.
Installatietechnische tekeningen gebruiken gestandaardiseerde symbolen en afkortingen voor verschillende disciplines. Cirkels met letters voor stopcontacten (bijv. Afkortingen variëren per discipline. “CV” staat voor centrale verwarming, “WW” voor warm water, “KW” voor koud water. Leer deze symbolen systematisch per vakgebied. Technische tekeningen gebruiken verschillende lagen om informatie overzichtelijk weer te geven. Elke laag toont specifieke elementen, zoals elektra, sanitair of verwarming. Doorsneden geven verticale details weer, terwijl plattegronden de horizontale indeling tonen. Lagen werken als transparante folies over elkaar. De basislaag toont muren en ruimtes. Daaroverheen komen lagen voor elektra, sanitair, verwarming en ventilatie. Let altijd op de schaalindicatie in het titelblok. Schaal 1:50 betekent dat 1 centimeter op de tekening gelijkstaat aan 50 centimeter in werkelijkheid.
Van plattegrond naar detail: stappen en lagen
Begin met de algemene plattegrond voor overzicht. Zoom daarna in op detailtekeningen voor specifieke aansluitingen. De meest gemaakte fouten zijn verkeerde schaalinterpretatie, het negeren van verschillende lagen en het niet controleren van detailtekeningen. Een veelgemaakte fout is het werken met verouderde tekeningen. Controleer altijd of je de nieuwste versie hebt. Neem de tijd voor een grondige bestudering voordat je begint. Bespreek onduidelijkheden met collega’s of de werkvoorbereider. Maak aantekeningen op je eigen exemplaar. Markeer belangrijke details en maak notities bij complexe aansluitingen.

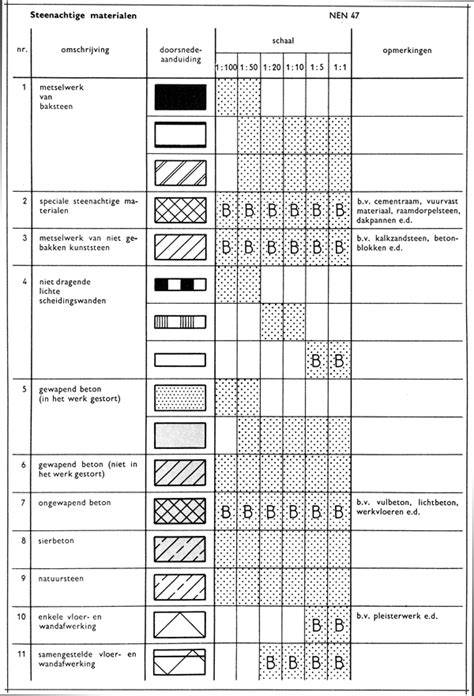

Symbolen in bouwtekeningen zijn een universele taal; zonder die symbolen geen vlotte uitwisseling van informatie tussen architecten, ingenieurs en aannemers. Een symbool op een bouwtekening is zelden op zichzelf staand; het is onderdeel van een grotere, functionele categorie die het specifieke vakgebied vertegenwoordigt. De diversiteit is enorm, bijna een eigen subtaal binnen de vaktaal. Allereerst zijn er de bouwkundige symbolen: deuren, ramen, trappen, dikte en materiaal van wanden, en afwerkingen. Daarna komen de installatietechnische symbolen: elektrische punten (schakelaars, stopcontacten, lichtpunten, verdeelkasten), sanitair (toiletten, wastafels, douches) en verwarmings-, ventilatie- en airconditioningssystemen (radiatoren, luchtkanalen, thermostaten). Elk leidingtype - water, gas, riool - heeft ook zijn specifieke weergave. Daarnaast zijn er constructieve symbolen voor draagstructuur: kolommen, balken, funderingselementen en wapening. En tenslotte terrein- en omgevingssymbolen: perceelgrenzen, inritten, bestrating, beplanting en hoogtelijnen op een situatietekening. Noordpijl en maatvoeringssymbolen zijn universeel en cruciaal voor oriëntatie en precisie.
Standaarden en normen achter de symbolen
Naleving van nationale en internationale standaarden (zoals NEN-normen) is de hoeksteen van de communicatie bij bouwtekeningen. Dit zorgt voor eenduidigheid en voorkomt misverstanden tussen partijen. Een stopcontact in Amsterdam ziet er op tekening precies zo uit als in Maastricht wanneer dezelfde normen gevolgd worden. De symbolentaal voorkomt dure fouten en versnelt het bouwproces. Het Bouwbesluit 2012, en deels het Besluit bouwwerken leefomgeving (BBL), refereert indirect aan de noodzaak van duidelijke tekeningen voor vergunningen en uitvoering. Hoewel het BBL geen specifieke symbolen voorschrijft, eist het dat bouwwerken veilig en bruikbaar zijn, wat zonder duidelijke tekeningen onmogelijk te waarborgen is. De Geschiedenis van bouwsymboliek laat zien hoe de standaardisatie door de eeuwen heen is gegroeid, van rudimentaire plattegronden tot uitgebreide genormeerde schema’s.
Symbolen per vakgebied: wat er op rijm staat met riolering en afvoer
Voor de riolering tekeningen is het essentieel dat de installatietechnische symbolen duidelijk onderscheid maken tussen waterafvoer, koud en warm water, en het sanitairsysteem. Een “afvoer”-symbool geeft de route van rioleringsbuizen weer en hoe deze aansluiten op het hoofdnet. Doorsneden en plattegronden tonen de ligging van sanitaire elementen en de draairichting van dampsystemen of ventielen waar nodig. De bouwkundige elementen zoals muren en ruimtes vormen de basislaag, waarover lagen voor elektra, sanitair en verwarming worden geplaatst. In de symboliek vind je ook verbindingsdozen, aftakdozen en armaturen die relevant zijn voor de sanitaire installatie. De combinatie van deze symbolen maakt het mogelijk om een rioleringsontwerp te lezen en te controleren op volledigheid en coherentie met andere disciplines.
Specifieke pictogrammen voor elektriciteit (veiligheidssymbolen, aarde, isolatie) dienen altijd apart worden begrepen en toegepast. Picogrammen waarschuwen voor elektrisch gevaar en zorgen voor veilige werking van apparatuur in vochtige omgevingen. Apparaten met bescherming klasse II zijn dubbel geïsoleerd en hoeven niet aan de aardingsaansluiting te worden verbonden. Stopcontacten, apparaten en lampen/armaturen die dit symbool dragen, moeten wel op een geaard stopcontact aangesloten blijven om bij kortsluiting de spanning af te voeren. Andere nuttige elementen zijn de afkortingen die op vakgebied onderscheid maken, zoals “CV” voor centrale verwarming, “WW” voor warm water en “KW” voor koud water. Leer deze symbolen systematisch per vakgebied voor een vloeiende samenwerking tussen disciplines.
Praktische uitvoering: van interpretatie naar uitvoering
Een uitvoerder bekijkt het symbool voor een raam op de bouwkundige tekening en ziet de exacte maatvoering, draairichting en of het een vast kozijn betreft of een draai-kiepraam. Hierdoor wordt duidelijk welke beglazing, stelkozijnen en sparingen in de gevel nodig zijn. Een elektricien pikt uit de installatietekening het symbool voor een dubbelpolige schakelaar en herkent direct de verplichte inbouwdoos achter en de loop van VD-draad naar het lichtpunt in het plafond. Zo worden complexe beslissingen gereduceerd tot een enkele grafische weergave die precisie en snelheid biedt. De constructeur leest op de wapeningstekening de diameter van staven, hart-op-hart afstand en de wijze van bevestiging; dit garandeert dat de ijzervlechter op de bouwplaats exact de juiste wapening aanbrengt. Zelfs de buitenruimte vereist symbolen: een stip voor een boom, een zigzaglijn voor een haag, of specifieke arcering voor sierbestrating. Elk element van ontwerp, van fundering tot dakrand, wordt begrepen door deze tekens.
- De noordpijl geeft oriëntatie en de maatvoering is cruciaal voor schaal en proportie.
- Elk symbool hoort bij een legenda op de tekening, vaak direct renvooi genoemd.
- Symbolen zijn gestandaardiseerd volgens nationale en internationale normen om consistentie te waarborgen.
- Het lezen van meerdere lagen maakt een brug tussen ontwerp en realisatie mogelijk.
Tips voor effectief werken met bouwtekeningen
- Controleer altijd of je de nieuwste versie van de tekeningen hebt.
- Werk met duidelijke aantekeningen en markeer belangrijke details bij complexe aansluitingen.
- Bespreek onduidelijkheden met collega’s of de werkvoorbereider voordat je begint.
- Maak gebruik van de legenda en renvooi op de tekeningen om tekeningen eenduidig te interpreteren.
Symbolen vormen een universele taal die communicatie tussen alle betrokken partijen in het bouwproces vergemakkelijkt. Deelnemers aan projecten waarderen en investeren in tekeningsvaardigheden, waardoor de kans op fouten aanzienlijk afneemt. Wie de symbolen beheerst, versnelt de uitvoering, verhoogt de veiligheid en zorgt voor betere samenwerking tussen opdrachtgevers, aannemers en ingenieurs.
Wil je meer over symbolen en tekeningen leren of een bouwdossier opvragen? Neem contact op met ons voor actuele vacatures in de installatietechniek of vraag online een bouwdossier aan bij het gemeentearchief. Heeft jouw woning geen aansluiting op de riolering of wil je revisietekeningen zien? Ook dat kan via ons archief of via een verzoek om vastgoedinformatie. Als het bouwdossier al gedigitaliseerd is, zijn er geen kosten aan verbonden.
Symbolen helpen bij snelle beslissingen en dragen bij aan veiligheid op de werkvloer. Een duidelijke, genormeerde symboliek voorkomt misverstanden en fouten, waardoor projecten sneller en beter verlopen. De geschiedenis van deze standaardisatie vloeit voort uit toenemende complexiteit in de bouw en de noodzaak om communicatie te stroomlijnen over grenzen en disciplines heen.
Bouwtekeningen lezen | Handleiding voor beginners | Architectuurtekeningen
Zie het als een universele taal die spanning en interpretatie minimaliseert en zo bijdraagt aan een professioneler en veiliger bouwproces.
