Handleiding: systeemwanden en systeemplafonds plaatsen

Met deze handleiding monteert u stap voor stap een systeemplafond. We beginnen bij het uitzetten en plaatsen van profielen en eindigen met het leggen van de plafondplaten en de afwerking. Systeemplafond zijn samengesteld uit een ophangconstructie, een draagconstructie en plafondplaten.

Materialen en onderdelen

Plafondplaten worden gebruikt in systeemrasters onder het bouwkundig plafond of een verdiepingsvloer. Plafondplaten komen voor in 2 soorten materialen: hardmineraal. Wordt gemaakt van papier en perliet. Deze platen zijn vooral bedoeld voor het controleren van overgangsgeluid. zachtmineraal. Wordt gemaakt van steenwol. Deze platen reduceren nagalm en worden daarom veel gebruikt in drukke ruimtes.

Plafondpanelen komen voor in twee standaard maten: 60 x 120 centimeter. 60 x 60 centimeter. Er zijn ook andere maten maar die komen minder voor in de praktijk. Pastegels worden altijd op maat gesneden door degene die de plafondplaten monteert.

De plafondplaten hebben wat betreft randafwerking ook nog meerdere verschillen: Inlegpanelen Deze plafondplaten liggen gelijk met het raster en daardoor blijven de profielen van het raster dus goed zichtbaar. Komt het meest voor. Doorzakpanelen Deze platen liggen iets wat onder het raster, hierdoor zijn de profielen van het raster minder goed zichtbaar. Komt…

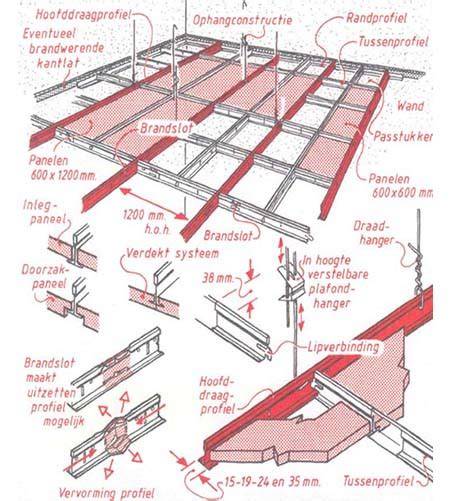

Systeemplafond zijn samengesteld uit een ophangconstructie, een draagconstructie en plafondplaten. Voor de ophangconstructieworden draadhangers gebruikt of snelhangers die in hoogte verstelbaar zijn. De profielen zijn voorzien van uitsparingen volgens een standaardpatroon dat is afgestemd op de moduul maat van deplafondplaten. De zichtbare delen van de plafondprofielen zijn gelakt. De plafondplatenzijn in een aantal moduulmaten beschikbaar en zijn meestal vervaardigd van geperst glas-of steenwol. Voor vochtige ruimtenzoals toiletten en keukens zijn er speciale plafondplaten te verkrijgen.

Voorbereiding en planning

Een goede planning bepaalt of je plafond er strak uitziet. Leg plafondplaten meestal parallel aan de langste muur. Je wilt aan beide zijden een vergelijkbare randplaat. Voorbeeld (richting 120 cm): als de uitkomst 2,58 platen is, dan is de rest 0,58 × 120 cm = 69,6 cm. Deel door 2 = 34,8 cm randplaat aan beide kanten.

Tip: als je vloer niet helemaal vlak is, meet dan vanaf één referentiepunt en vertrouw niet op “meten vanaf de vloer” in elke hoek. Voordat je gaat ophangen, bepaal je waar de hoofdprofielen moeten blijken te komen. Nu ga je de ophangpunten maken in het bouwkundig plafond. Ophangdraad gebruik je om hoofdprofielen op te hangen. Snelhangers schroef je (met oog/schroef) in het bouwkundig plafond. Daarna klem of haak je de hanger aan het hoofdprofiel en stel je de hoogte af.

Centraal in de ruimte een roterende laser opstellen. De laserstraal instellen opde hoogte onderzijde lat. Controleren of deze hoogteook uitkomt bij verdiepinghoge deuren en puien. De kantlat rondom vastzetten op de wanden in een ruimte. Bijvoorbeeld met een tacker en T-nagels of met slagpluggen. De wijze van vastzetten is afhankelijk van het materiaal waaruit de wanden bestaan.

Montage van kantlatten en randprofielen

Bevestig de randprofielen langs de afgetekende hoogte rondom de ruimte. Vaak sluit een systeemplafond met een kantlat aan opde omringende wanden. De kantlatten met een metaalzaag op maat zagen. Op de kantlatten een hoeklijn monteren met een tacker en een kleine T-nagel of spijker. De hoeklijn steekt 5 tot 10 mmonder de kantlat uit. Een plafondmonteur doet dit op gevoel of gebruikt een hulpklosje. De hoeklijn door middel van een blikschaar op benodigde lengte knippen. Voor de aansluiting van de kantlat bij een buitenhoek eenhoekje monteren of de hoeklijn in verstek knippen. Bij een valsverstek is knippen altijd nodig.

Ophangpunten en draagconstructie

Wanneer alle leidingen die boven het systeemplafond lopenzijn aangebracht, kan het monteren van de draagconstructiebeginnen. Vooraf is een plafondplaten legplan gemaakt en optekening gezet. Zeker in grote ruimten moet men een laser gebruiken bij het monteren, voor het goed op hoogte krijgen van het systeemplafond. De ontvanger wordt door middel vaneen magneet op de plafondprofielen bevestigd.

Het monteren van een draagconstructie beginnen vanuit een haakse hoekin een ruimte. Een hoofdprofiel aan de hangers monteren en op hoogtebrengen. Bij een draadhanger, het profiel iets te hoog monteren en vervolgens op hoogte laten zakken. De hoofdprofielen van het systeemplafond aan elkaarkoppelen met een klikverbinding. Wanneer een aantal hoofdprofielen is gemonteerd in het systeemplafond, kan men beginnen met het monteren vande tussenprofielen. Op het legplan is de onderlingeafstand tussen deze systeemplafond profielenaangegeven.

Opletten wanneer het systeemplafond moet stroken met het systeemplafond van de aangrenzenderuimten. Afhankelijk van de grote van de plafondplaten, tussen detussenprofielen ook weer tussenprofielen monteren. De profielen mogen geen leidingen raken. Tussen dedraagconstructie en de leidingen achter hetsysteemplafond rekening houden met het monteren, dat er genoeg ruimte is, minimaal 10 cm.

Tijdens het monteren van de systeemplafond profielen moet u er op letten dat de systeemplafond profielen inlijn lopen. Bij lange ruimten kan men bij het monteren gebruik maken van draad. In grote ruimten onder de ophangpunten de hoogte van de systeemplafond constructie met de laser controleren. De draadhangers zo nodig drie keer wartelen om hun eigen as. Dit is vereist bij zware plafondplaten.

Legplan en leggen van plafondplaten

Vooraf is een plafondplaten legplan gemaakt en optekening gezet. Met een scherp mes de plafondplaten pasplaten opmaat maken. Alle pasplaten eerst inmeten. Maten op de wand schrijven om deplafondplaten achter elkaar op maat te kunnen monteren. Bij deschuine plafondplaten pasplaten de snijlijn met potlood aangeven. De plafondplaten zijn in grote dozen verpakt. Per hele ruimte eerstde volle plafondplaten monteren.

Een plafondplaat moet udiagonaal en schuin door de draag constructie laten zakken. Bij vierkante plafondplaten is de legrichting van belang om het zogenaamde dambord effect te vermijden. De pijlen op deachterzijde van de plafondplaten moeten daarom steeds in dezelfde richting wijzen. Alle pasplaten eerst inmeten. Til de platen schuin boven het raster en laat ze rustig in het vak zakken.

Armaturen, roosters en speciale situaties

Plaats armaturen/roosters volgens voorschrift (eventueel extra draagpunten). Laat armaturen niet alleen op de plafondplaat steunen. Spots en armaturen kunnen vaak in bestaande platen worden geplaatst. Bij obstakels (balken/leidingen) kun je een koof bouwen met een frame van hout of metal stud. Daarna werk je dit af met plaatmateriaal (bijvoorbeeld gips) en laat je het systeemplafond aansluiten op de nieuwe rand.

In sommige ruimtes wil je een deel lager maken, bijvoorbeeld bij een balk of leidingzone. Een praktische aanpak is het gebruik van een strook multiplex (bijvoorbeeld 60 cm breed) als onderplaat van de koof. Bevestig deze stevig en werk de randen af met profielen op de juiste hoogte. Bij obstakels (balken/leidingen) kun je een koof bouwen met een frame van hout of metal stud. Daarna werk je dit af met plaatmateriaal (bijvoorbeeld gips) en laat je het systeemplafond aansluiten op de nieuwe rand.

Controle, afwerking en veiligheid

Controleer voegbeeld, vlakligging en hoogte. Zorg dat profielen niet onder onnodige spanning staan. Tip: werk per “baan” af en controleer steeds. De wijze van vastzetten is afhankelijk van het materiaal waaruit de wanden bestaan. Werk veilig. Gebruik een stevige trap; klap de beveiliging volledig open.

Als richtlijn: montage van een systeemplafond in een ruimte van ongeveer 10 × 8 meter duurt vaak circa 14 tot 20 uur, afhankelijk van situatie en ervaring. Voor een systeemplafond is meestal geen vergunning nodig. Houd wel rekening met de minimale plafondhoogte die voor sommige situaties wordt aangehouden (bijvoorbeeld rond 2,6 meter) en met installatieruimte. Bij verlichting geldt vaak: houd voldoende ruimte tussen armatuur en bouwkundig plafond (bijvoorbeeld minimaal 10 cm).

Keuze van materialen: voorbeelden en specifieke platen

Rockfon Black plafondplaten (ook bekend als Rockfon Cinema zwart) zijn moderne systeemplafondplaten met een strak zwart vlies. Deze plafondpanelen zijn gemaakt van steenwol en combineren een stijlvolle uitstraling met sterke technische prestaties. Dankzij de lage lichtreflectie (vrijwel volledige absorptie) zorgt het plafondpaneel ervoor dat het plafond minder opvalt, wat bijdraagt aan een rustige en professionele uitstraling van de ruimte.

Rockfon Black systeemplafondplaten zijn bij AfbouwTotaal verkrijgbaar in de meest gangbare maten: 600×600 mm inleg 600×1200 mm inleg Daarnaast bieden wij ook doorzak panelen (Charcoal) aan voor een luxere uitstraling. (Let wel op dat dit niet exact dezelfde plaat is, maar net wat verschilt met de Rockfon Black. De plafondplaat heeft wel een zwarte kleur, maar is niet door elkaar te gebruiken met de Rockfon Black.)

De Rockfon Pallas is een hoogwaardige minerale plafondplaat met uitstekende akoestische eigenschappen. Met een geluidsabsorptie van 90% is deze plaat bij uitstek geschikt voor projecten waar geluidskwaliteit een belangrijke rol speelt. De fijne witte structuur zorgt voor een strakke, moderne uitstraling. Deze veelzijdige plafondplaat is compatibel met zowel 24mm als 15mm profielsystemen, waarbij de 24mm variant ook verkrijgbaar is in een doorzak-uitvoering (E24).

Kenmerken van Rockfon Pallas plafondplaten De Rockfon Pallas panelen zijn 20mm dik en samengesteld uit kiemvrij steenwol. Tevens voldoet de plaat aan de eisen voor brandreactie Euroklasse A1. Dit betekent dat de plafondplaten van Rockfon de verspreiding maximaal verhinderen. De Pallas plafondplaat is bestand tegen een vochtigheid van 95%. De vochtbestendigheid zorgt dat het vocht word afgestoten, zo blijft een plafond langer en mooi schoon. Tevens hebben de plafondplaten geen invloed op bouwvocht. Dit betekent dat de plafondplaten bij temperatuur omstandigheden tussen de 0 en de 40 graden prima geïnstalleerd kunnen worden.

De Gipsvinyl Pladur plafondplaten hebben een strakke witte uitstraling. De platen zijn goed afwasbaar en maken zich hierdoor ideaal voor bijvoorbeeld douche, keuken en toiletruimtes. Ook is deze plaat goed voor andere ruimtes waar hygiëne enorm belangrijk is. Hiermee word vooral gedoeld op ruimtes waar het vochtig is. De dikte van de plaat is 10mm. Verder zijn de platen makkelijk te hanteren en liggen ze perfect in uw systeemplafond.

Ventilatie en aanvullende producten

Ventilatieroosters voor systeemplafonds Ventilatieroosters zijn van belang om een comfortabele, gezonde en aangename binnen omgeving te creëren in ruimtes met een systeemplafond. Het zorgt voor een optimale luchtkwaliteit, temperatuurregulatie en algemeen welzijn van de bewoners. Een ventilatierooster plafondplaat in een systeemplafond biedt diverse voordelen die de functionaliteit en het comfort van de ruimte verbeteren.

Voordelen van ventilatierooster plafondplaten: Luchtcirculatie: de roosters bevorderen continue luchtcirculatie. Luchtkwaliteit: handhaven een gezonde luchtkwaliteit. Veelzijdigheid: de roosters zijn geschikt voor zowel gecontroleerde als ongecontroleerde ventilatie. Warmteregulatie: helpt bij het afvoeren van warme lucht en verspreiden van koele lucht. Condensatiepreventie: vermindert vochtproblemen en condensatie op plafonds.

Soorten plafondroosters voor een systeemplafond Bij AfbouwTotaal bieden we twee verschillende soorten plafondplaat roosters voor de ventilatie van een systeemplafond, namelijk: metalen plafondplaat roosters en louvre plafondroosters. Een metalen plafondplaat rooster is een geperforeerde plafondplaat die zorgt voor een luxe uitstraling.

Montageservices en advies

Gaat u voor een warme sfeer en duurzame oplossing? Of juist een verdekt systeemplafond met montage? Wat uw wensen ook mogen zijn, wij kunnen altijd een systeemplafond op maat maken die uniek en volledig in uw stijl is. Bent u geïnteresseerd in een systeemwand of systeemplafond inclusief montage? Of wilt u een geheel maatwerk interieur voor uw ruimte? Intermontage maakt het allemaal voor u waar. Wij helpen u vanaf de productkeuze tot aan de vakkundige montage.

Onze ruime collectie systeemplafonds biedt voor jouw kantoor de juiste afwerking. Van professioneel advies over onze plafondsystemen, tot ondersteuning van onze systeemplafond monteurs; Ons team heeft jarenlange ervaring en ruime kennis. Je hoeft niet te wachten op onze materialen, want als directe leverancier hebben wij al het materiaal direct voor jou beschikbaar. We bieden persoonlijk en vrijblijvend advies, waarbij we graag met jullie wensen meedenken.

Checklist before you start

1. Werk veilig: gebruik een stevige trap; klap de beveiliging volledig open.
2. Controleer hoogte en minimale plafondhoogte (bijvoorbeeld rond 2,6 meter).
3. Maak een legplan en bepaal legrichting van de platen.
4. Markeer ophangpunten en controleer leidingen boven het plafond.
5. Zet kantlatten en randprofielen vast en controleer uitlijning met laser.
6. Monteer hoofdprofielen, tussenprofielen en controleer haaksheid van het raster.
7. Leg eerst de volle platen, meet en snijd pasplaten zorgvuldig.

Veelgestelde praktische tips

• Als de hoofdprofielen hangen, span je opnieuw referentielijnen om te controleren dat alles recht en haaks blijft.
• Zorg dat profielen niet onder onnodige spanning staan. Tip: werk per “baan” af en controleer steeds.
• Laat armaturen niet alleen op de plafondplaat steunen. Spots en armaturen kunnen vaak in bestaande platen worden geplaatst.
• Bij lange ruimten kan men bij het monteren gebruik maken van draad. In grote ruimten onder de ophangpunten de hoogte van de systeemplafond constructie met de laser controleren.
• De draadhangers zo nodig drie keer wartelen om hun eigen as. Dit is vereist bij zware plafondplaten.

Met deze handleiding hebt u een uitgebreid overzicht van het plaatsen van systeemplafonds en bijbehorende keuzes van plafondplaten, ventilatie en montage-aanpak. Bij vragen over systeemplafonds of montage kunt u contact opnemen met de leverancier of monteurs voor advies en service.
