Op deze pagina vind je twee constructietekeningen van twee verschillende dakkapellen. Zoals je kunt zien, zijn de constructieve veranderingen over de bestaande plattegrondtekening getekend. Hierdoor kun je zowel de oude als de nieuwe situatie in dezelfde tekening herkennen. In beide tekeningen zie je een plattegrond, een doorsnedetekening en een constructietekening van de situatie.
De gemeentelijke ambtenaar gebruikt deze constructietekening, samen met de constructieberekening, om te controleren of de aanbouw veilig is. Zodra de woning is goedgekeurd, kan de aannemer met deze tekening aan de slag. De aannemer ziet dankzij deze tekening namelijk precies wat hij moet bouwen.

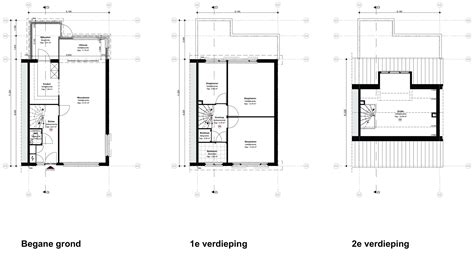

Voorbeeld Constructietekening Dakkapel 1
In deze tekening zie je dat de klant op de bovenste verdieping van een gebouw met vier verdiepingen een dakkapel wil plaatsen. In de rechtertekening zie je de constructietekening van deze situatie. Op deze tekening zie je vier onderdelen die belangrijk zijn voor de constructie:
- Het eerste onderdeel is de raveelbalk.
- Het tweede onderdeel is het kozijn.
- Het derde onderdeel zijn de sporen.
- Als laatste de balklagen.
In deze constructietekening zijn voor al deze vier onderdelen de benodigde materialen en maten doorgegeven. Deze kun je vinden onder de constructietekening.

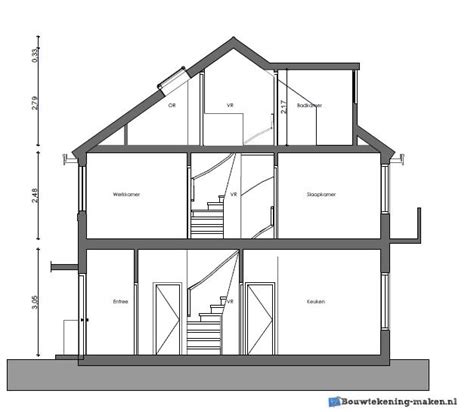

Voorbeeld Constructietekening Dakkapel 2
In de tweede constructietekening zie je een dakkapel op de derde verdieping van een woning. In deze tekening is met vijf verschillende kleuren aangegeven hoe de constructie van de dakkapel eruit moet komen te zien. Deze vijf kleuren zijn onderverdeeld in constructieve delen:
- Het eerste onderdeel (oranje) is de dragende wand.
- Het tweede onderdeel (rood) zijn de bestaande gordingen.
- De laatste drie onderdelen zijn de nieuw te plaatsen balken.
Wat is een Bouwtekening Dakkapel?
Een bouwtekening is een gedetailleerde tekening van een constructie, in dit geval een dakkapel. In de vorm van archieftekeningen geeft de tekening de oude staat van de constructie weer, oftewel de situatie vóór de verbouwing. De bouwtekeningen die je laat maken, geven de gewenste constructie weer. Je laat dus een specifieke tekening van de dakkapel en het dak maken, waarbij het dak ook is meegenomen om de ondersteunende constructie te laten zien.
De bouwtekening wordt gemaakt door een bouwkundig tekenaar of architect. Soms is het ook mogelijk om de bouwtekening zelf te maken.
Wanneer is een Bouwtekening van een Dakkapel Verplicht?
Een bouwtekening is verplicht wanneer je een omgevingsvergunning aanvraagt. Als je vergunningsplichtig bent, moet de gemeente beoordelen of jouw dakkapel aan hun gestelde eisen voldoet. Aan de hand van de bouwtekening wordt gekeken hoe de constructie precies in elkaar zit en waar de dakkapel wordt geplaatst.
De vergunning is zeker verplicht wanneer:
- Je een nokverhogende dakkapel laat plaatsen (ook wel een dakopbouw genoemd).
- Jouw dakkapel een hoekdakkapel is.
- De dakkapel een schuin dak of puntdak heeft.
- De dakkapel op een monumentaal pand wordt geplaatst.
- Je een dakkapel op een woning in een beschermd dorps- of stadsgezicht plaatst.
- Je de dakkapel met jouw buren deelt.
Een dakkapel aan de voorzijde van de woning is vrijwel altijd verplicht, omdat constructies aan de voorkant van een woning, zoals aan- of uitbouwen, bijgebouwen, overkappingen en dus ook dakkapellen, vaak ter goedkeuring aan de gemeente moeten worden voorgelegd om te controleren of ze aan de welstandseisen voldoen.
Je kunt controleren of je vergunningsplichtig bent met de vergunningscheck op Omgevingsloket.nl.
Voordelen van een Bouwtekening Dakkapel
Hoewel het aanvragen van een vergunning en het maken van een bouwtekening als een verplichting kan worden gezien, brengt het ook aanzienlijke voordelen met zich mee:
- Ideeën op papier: De bouwtekening zorgt ervoor dat je ideeën voor een dakkapel daadwerkelijk een concreet ontwerp op papier krijgen, wat essentieel is als eerste stap in het bouwproces.
- Duidelijkheid voor de aannemer: De tekening geeft perfect aan hoe de dakkapel eruit moet zien, wat veel duidelijker is dan een schets van de aannemer.
- Constructieberekening: De bouwtekening maakt het mogelijk voor een constructeur om een constructieberekening te maken.
- Veiligheid en verzekering: Een constructieberekening, in combinatie met de bouwtekening, zorgt ervoor dat de constructie veilig is. Dit is belangrijk voor verzekeringsmaatschappijen, die willen weten dat je er alles aan hebt gedaan om de constructie zo veilig mogelijk te bouwen. Op het moment dat je de constructieberekening ontvangt, draag je de verantwoordelijkheid over aan de constructeur, die garandeert dat de constructie veilig is. Dit is mogelijk het grootste voordeel.
- Financiële voordelen (indirect): Hoewel de kosten voor de tekening en berekening gemaakt moeten worden, zorgt de constructeur er bij het maken van de berekening voor dat de kosten op materialen zo laag mogelijk blijven door geen te dikke balken te kiezen. Dit voordeel gaat bij een dakkapel, vanwege de kleinere constructie, minder op, maar de verzekeringsdekking bij constructieve fouten weegt hier ruimschoots tegenop.
Zelf een Bouwtekening Dakkapel Maken: Wel of Niet Doen?
Het zelf maken van een bouwtekening is een optie, maar brengt verantwoordelijkheden en overwegingen met zich mee:
Voordelen van zelf maken:
- Kostenbesparing: Je bespaart op de kosten van de bouwtekening zelf.
- Nieuwe vaardigheid leren: Het maken van een bouwtekening kan een ideale manier zijn om te oefenen en een nieuwe vaardigheid aan te leren, zeker als je van plan bent vaker bouwtekeningen te maken.
- Persoonlijke voldoening: Het kan erg leuk zijn om te vertellen dat je de dakkapel zelf hebt ontworpen.
Nadelen van zelf maken:
- Tijdsinvestering: Het kost veel tijd om de juiste vaardigheden te leren en de tekensoftware te beheersen.
- Onzekerheid over succes: Je weet niet zeker of je het tekenen daadwerkelijk zult beheersen.
- Risico op fouten: Niet-correcte bouwtekeningen kunnen leiden tot frustratie en extra kosten.
- Kosten voor software: Tekensoftware kan prijzig zijn, en de investering is alleen de moeite waard als je de vaardigheid vaker gaat gebruiken.
Belangrijke aantekening: Het maken van een bouwtekening is een grote verantwoordelijkheid. Ga na of je de juiste vaardigheden bezit of kunt leren. Als je twijfelt, is het raadzaam het risico niet te nemen en het uit te besteden.
Wat Kost een Bouwtekening Dakkapel?
De kosten voor een bouwtekening van een dakkapel variëren en zijn afhankelijk van verschillende factoren, zoals de complexiteit van de dakkapel, de architect die de tekening maakt en de specifieke eisen van de gemeente. Een indicatie van de kosten ligt tussen de € 597 en € 699, inclusief btw. Een architect houdt rekening met de huidige situatie, hoe de woning is ontworpen en de specifieke wensen om tot een nauwkeurige prijsbepaling te komen.
Dakkapel vergunning aanvragen - BM Daktechniek
Tips voor een Succesvol Ontwerp van een Dakkapel
Om een succesvol ontwerp en plaatsing van een dakkapel te garanderen, zijn de volgende tips waardevol:
- Samenwerking met Experts: Werk samen met een architect of bouwexpert om ervoor te zorgen dat het ontwerp technisch haalbaar is.
- Gebruik van Software: Maak gebruik van professionele tekenprogramma's of online configuratoren voor precisie en efficiëntie.
- Klantbetrokkenheid: Betrek je klanten in het ontwerpproces door hen de mogelijkheid te geven feedback te geven en aanpassingen te doen. Dit biedt hen meer controle en verhoogt hun betrokkenheid.
- Vooruitdenken: Denk aan toekomstige behoeften en overweeg isolatie, energie-efficiëntie en onderhoud bij je ontwerpkeuzes.

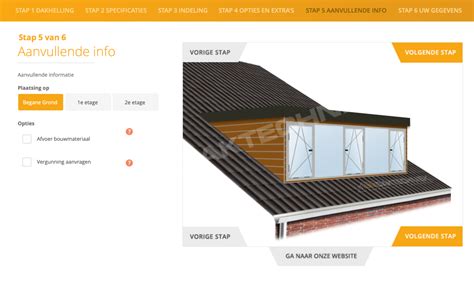

Dakkapel Tekenen met een Configurator
Als bedrijf dat dakkapellen verkoopt en/of plaatst, is een gedetailleerd ontwerp cruciaal. Met een dakkapel configurator kun je snel en nauwkeurig dakkapellen tekenen, wat leidt tot efficiënter werken en betere klantenservice.
Voordelen van een Dakkapel Configurator:
- Efficiëntie: Versnel het ontwerpproces en minimaliseer fouten.
- Precisie: Maak een gedetailleerde dakkapel tekening.
- Optimalisatie offerteproces: Bied klanten de mogelijkheid om hun ideale toekomstige dakkapel te creëren en een nauwkeurige offerte aan te vragen.
- Besparing van tijd: Bespaar veel tijd in klantcontact en het maken van offertes, waardoor je meer klanten kunt aannemen of meer tijd voor jezelf kunt creëren.
- Competitief voordeel: Door klanten direct een prijs te geven, heb je vaak een voordeel op concurrenten. Het komt ook professioneler over.
- Meer plezier in je werk: Minder administratieve handelingen op kantoor betekent meer plezier in je werk.
Hoe werkt een dakkapel tekenen met een configurator?
- Start met de Basisafmetingen: Voer de breedte en hoogte van de dakkapel in en pas de dakhelling aan.
- Voer de afmetingen van de vakken in: Geef de breedte en hoogte van de vakken op.
- Kies de invulling van de vakken: Selecteer opties zoals ramen of vaste panelen.
- Kies het materiaal van de dakkapel: Selecteer uit verschillende materiaalsoorten.
- Selecteer kleuren: Kies uit een breed scala aan kleuren en afwerkingen.
- Selecteer overige opties: Voeg opties toe zoals vergunningaanvraag, montage, isolatie, locatie, en afvoer van vuil.
- Genereer offerte en/of tekeningen: Maak een offerte met tekening en/of prijscalculatie, of laat de klant zelf de configurator invullen en een offerte aanvragen.

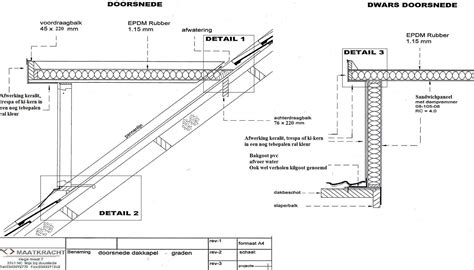

Constructie van een Dakkapel op een Schuin Dak
Bij het plaatsen van een dakkapel in een schuin dak wordt een deel van het bestaande dakbeschot verwijderd, waarna een open ruimte ontstaat voor de nieuwe kapel. De draagconstructie van het dak wordt aangepast om de belasting goed te verdelen. Een goed ontworpen constructie voorkomt verzakkingen en lekkages en zorgt ervoor dat het dak zijn stevigheid behoudt.
Een tekening van een dakkapel met schuin dak laat precies zien hoe de nieuwe elementen worden geïntegreerd in de bestaande dakstructuur, inclusief dakspanten, liggers en aansluitingen.
Belangrijke onderdelen van de constructie:
- Draagconstructie: Bestaat uit houten of stalen balken die het gewicht van de dakkapel dragen en verdelen over het dakvlak. Deze worden berekend op basis van de dakhelling, de afmetingen van de dakkapel en het gebruikte materiaal.
- Dakbeschot en isolatie: Het dakbeschot vormt de basis voor de dakbedekking en zorgt samen met isolatie voor een energiezuinige dakkapel.
- Aansluiting op het schuine dak: De overgang tussen dakkapel en bestaand dak is een cruciaal detail. Met duurzame lood- of zinkdetails en afdichtingsprofielen wordt een volledig waterdichte aansluiting gerealiseerd.
- Dakbedekking en afwerking: De dakbedekking van de dakkapel wordt afgestemd op het bestaande dak om een harmonieus geheel te creëren.
Een nauwkeurige uitvoering van elk onderdeel voorkomt toekomstige problemen en garandeert een dakkapel die decennialang meegaat.
Prefab Constructie bij Wiko Dakkapellen
Bij Wiko Dakkapellen wordt gebruik gemaakt van prefab bouwtechnieken, waarbij de dakkapel grotendeels in de werkplaats wordt voorbereid. Dit biedt voordelen zoals:
- Minder kans op bouwfouten.
- Minimale overlast op locatie.
- Optimale pasvorm op het bestaande dak.
- Gegarandeerde waterdichtheid.
Veiligheid en Duurzaamheid in de Constructie
Bij het plaatsen van een dakkapel staat veiligheid voorop. Alle constructies worden berekend volgens de geldende bouwnormen. De gebruikte materialen zijn onderhoudsarm en duurzaam. Daarnaast wordt gelet op energieprestaties dankzij hoogwaardige isolatie, kierdichte aansluitingen en HR++ beglazing.
De Meerwaarde van een Professionele Constructie
Een goed ontworpen en uitgevoerde constructie verlengt de levensduur van zowel de dakkapel als het dak. Het voorkomt verzakkingen, lekkages en koudebruggen, en verhoogt de waarde van de woning doordat de dakkapel voldoet aan alle bouwtechnische eisen.
Veelgestelde Vragen over Dakkapel Schuin Dak Constructie
- Hoe lang duurt de plaatsing van een dakkapel op een schuin dak? Dankzij prefab werkwijze is de dakkapel meestal binnen één dag geplaatst en wind- en waterdicht.
- Hoe wordt de aansluiting van de dakkapel op het dak waterdicht gemaakt? Met lood- of zinkdetails en afdichtingsprofielen.
- Heb ik een bouwtekening nodig voor mijn dakkapel? Ja, een dakkapel met schuin dak tekening is essentieel voor de bouwvergunning en de uitvoering.
- Wat is belangrijk bij de constructie van een dakkapel op een schuin dak? De draagconstructie en de waterdichte aansluiting zijn het belangrijkst.
