Vervolgens de voornaamste ontwikkelingen in de prefab betonbouw tussen circa 1900 en vandaag, met nadruk op de periode 1940-1990 waarin de transitie van ter plaatse gestort beton naar prefab elementen ingrijpend was. De tekst combineert informatie uit het provided draft en plaatst deze in een samenhangend overzicht van systemen, productontwikkeling en praktische toepassingen.
Wat is prefab beton en waarom werd het zo’n doorslaggevende bouwmethode?
Prefabricatie houdt in dat beton elementen in een fabriek worden vervaardigd volgens maatwerk en vervolgens op de bouwplaats worden geplaatst. Prefab beton biedt snelle bouwtijd, constante kwaliteit, minder arbeidsuren op de bouwplaats en minder afhankelijkheid van weersomstandigheden. Het productieproces garandeert gecontroleerde omstandigheden en een voorspelbare uitharding. De rijpe combinatie van industriële precisie en architectonische vrijheid maakte prefab beton tot een prominente keuze in woningbouw, utiliteitsbouw en infrastructuur.
Historische transitie van 1940 tot 1990

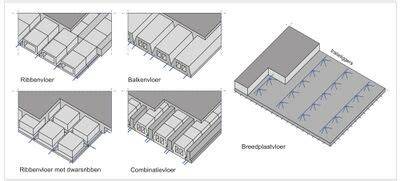

Tot 1940 werden betonnen draagconstructies vrijwel altijd ter plaatse gestort; vloeren, daken, kolommen en wanden waren één monolitisch geheel. Om materiaal te besparen en gewicht te verminderen werd de ontwikkeling ingezet van ribbenvloeren en roostervloeren, met holten in de vlakke vloerplaat op plekken die geen functionele bijdrage leverden. In de jaren veertig verschenen nieuwe prefab vloerelementen voor woning- en utiliteitsbouw, waardoor bouwen sneller en minder arbeidsintensief kon plaatsvinden. De zogeheten elementvloeren uit de jaren vijftig onderverdeeld in balken-, ribben- en combinatievloeren, markeerden een tussenfase tussen traditionele balkenvloeren en later breedplaat- en kanaalplaatvloeren.
Balkenvloeren bestaan vanaf het begin van de twintigste eeuw en konden als verloren bekisting dienen of juist zelfdragend zijn met een druklaag van gewapend beton. In de jaren veertig ontstond een grotere variëteit aan holle balkenvloeren voor betere geluiddemping en warmer isolerend vermogen. Voor holle balkenvloeren werden systemen ontwikkeld zoals Wernink’s Norma betonvloeren op basis van I-vormige balken, Wacobalken met N- en C-vorming en RBM-balken met een holle vloer. Tussen de elementen bleef vaak een sponning open waarin wapening kon worden gelegd, waarna de ruimte werd gevuld met beton en de deklaag een grindbetonligging vormde.
In de jaren veertig/vijftig kwamen ook bimsbeton en klinkerisolietbeton als toeslagmaterialen in gebruik. Arkelplaat- en Arkelkassettenplaatvloeren uit 1942 maakten bijvoorbeeld gebruik van bimsbeton voor betere isolatie en verminderd gewicht. De tussenliggende sleuven en de combinatie van prefab elementen met een gewapende druklaag vormden de basis voor constructieve ribbenvloeren. Vanaf circa 1950 werd de ribbenvloer gezien als overgang tussen plaatvloeren en T-balkvloeren, met typische elementen die tijdelijk ondersteunend waren of zelfdragend konden zijn.
Vanaf de jaren vijftig tot zestig verschenen verschillende typen, waaronder holle keramische elementen en damwandachtige bekistingconstructies. Kwaaitaal-Vormbeton leverde liggers in holle gewelfde schaalsegmenten; NEHOBO maakte keramische ‘bekistingsstenen’ die tot platen werden gegoten. Kanaalplaatvloeren, kanaalplaatvloeren met doorlopende kanalen en voorgespannen wapening ontstonden in de jaren zestig tot zeventig als favoriet voor verdiepingsvloeren met hoge overspanningen. De montagerechten maakte het mogelijk om meerdere typen vloeren in grote gebouwen te combineren.
In de jaren zestig en zeventig werden breedplaatvloeren en anti-damp-technieken ontwikkeld; de breedplaat bestaat uit dunne geprefabriceerde platen die samen met een in het werk gestorte druklaag een constructieve plaatvloer vormen. In 1963 kwam de dubbele T-balkvloer (TT-plaatvloer) op de markt, met dunne betonplaten en twee hoge ribben. Begin jaren tachtig werd deze vloer vooral toegepast op de begane grond vanwege geluidsoverdracht en ruimte voor elektra; in utiliteitsbouw bleven overspanningen tot 28 meter haalbaar.

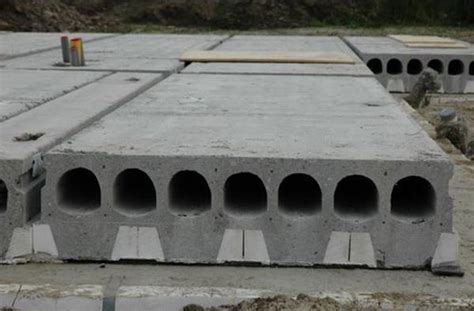

Kanaalplaatvloeren bestaan uit geprefabriceerde platen met doorlopende kanalen en voorgespannen wapening, waardoor overspanningen van 6 tot 17 meter mogelijk zijn. De montageregeling maakte het mogelijk om elementen te kiezen met lage eigengewicht en hoge constructieve sterkte. Kanaalplaatvloeren werden begin jaren zestig geproduceerd door ondernemingen zoals Dato in Oss; de Montelvloer (Montage Elementvloer) bood daarnaast een zeer gladde plafondzijde en lag tot 6,4 meter overspanning bij 20-25 centimeter dikte. In de jaren zeventig en tachtig verschenen geïsoleerde kanaalplaten, en later ook breedplaatvloeren met verhoogde prefabriceerbare lengtes tot 2,5-2,7 meter breedte.
Combinatievloeren (broodjesvloeren) combineerden betonnen liggers met vulblokken van lichtbeton, waardoor een zelfdragende constructie ontstond met betere hanteerbaarheid en minder omvangrijke bekisting. Vroeg voorbeelden: Van der Land-systeem (1941) met U-vormige liggers; Holblokvloer (1948) en Dato-systeem (1953). Begin jaren zestig werd Nebi Geleen-achtige kanaalplaat-achtige systemen populair. De voordelen lagen in verbetering van de arbeidsefficiëntie en lagere arbeidstijd op de bouwplaats.
In de 1970s werden isolerende en dempende systemen meer geperfectioneerd; isolatesadio, polystyreenvulelementen en integratie van installaties in de prefab elementen kwamen steeds vaker voor. De PS-vloeren (Isolatievloeren) met betonnen liggers en polystyreen vulelementen, brachten betere isolatiewaarden en energiebesparingen, mede door de oliecrisis in 1973 die duurzame bouw bevorderde.
Technische kenmerken en voordelen van prefab vloeren
- Snellere bouwtijd dankzij fabricaat van elementen buiten de bouwplaats; casco in enkele dagen wind- en waterdicht.
- Hoge kwaliteit en constante productieomstandigheden in de fabriek.
- Minder arbeidsuren op de bouwplaats en minder afhankelijkheid van weersomstandigheden.
- Integratie van installaties en voorzieningen in prefab elementen, wat afbouw versnelt na montage.
- Goede warmte- en geluidisolatie: holle elementen, keramische bekisting en kanaalplaten leveren aanzienlijke performantie.
Praktijk: logistiek, montage en maatafwijkingen

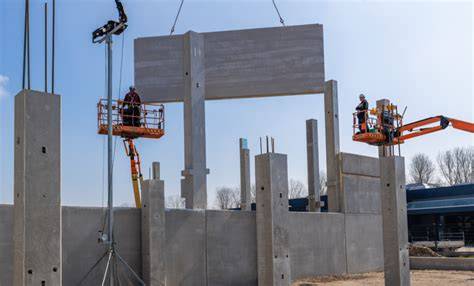

De logistiek van prefab betonbouw vereist nauwkeurige planning: transport op speciale voertuigen, opsteltijden en vakbekwame montageploegen. Montage is een droog proces; elementen worden in fabriek uitgehard en hoeven niet te drogen op locatie. Grondige logistieke voorstudies zijn cruciaal bij bouwplaatsen met beperkte ruimte. Aansluitingen en koppelingen tussen prefab elementen vereisen strikte nauwkeurigheid in maatafwijkingen en tolerantiebeheer volgens normen zoals NEN 2887, NEN 2889 en NEN 2888, met 98%-grenzen als norm. De afwerking en stijfheid van de hele constructie hangen af van de juiste koppeling en ondersteuning op de werkplek.
Architectuur, BIM en duurzaamheid

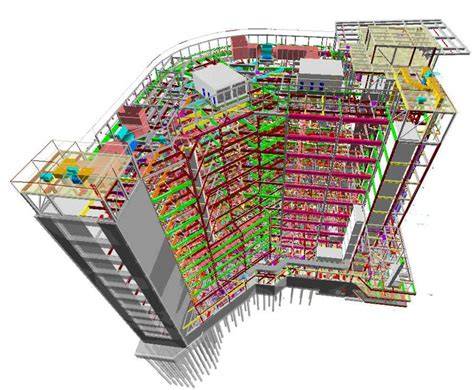

Moderne prefab bouw gebruikt Building Information Modeling (BIM) om het ontwerp, de productie en de montage in dezelfde digitale omgeving te integreren. Met BIM kunnen installaties en wanden al vroeg in het proces worden gepland, wat leidt tot efficiënte productie en een soepelere montage. Architectonisch beton in zicht (schoonbeton) biedt esthetische kansen, zoals textuur en kleur door pigmenten of oppervlaktebehandeling. Beton heeft een lange levensduur en kan circulair ingezet worden via demontage en hergebruik van prefab elementen onder IFD-principes (Industrieel, Flexibel en Demontabel). CROW-CUR Richtlijn 4:2023 biedt een kader voor hergebruik van prefab bouwonderdelen.
Toepassingen en praktijkvoorbeeld
Een praktijkvoorbeeld toont een vrijstaande villa in Almere Nobelhorst, gebouwd met prefab beton (grote wandelementen, geïntegreerde installaties) en casco in enkele dagen wind- en waterdicht. Dit illustreert hoe industriële precisie en architectonisch maatwerk samenkomen, met nadruk op kavelspecificaties, BIM-bevroren ontwerpen en strakke logistieke planning. De casus toont hoe prefab beton de bouwopgave versnelt zonder in te leveren op esthetiek of functionaliteit.
Technische en regelgevende context
Vanaf 1 januari 2004 is de verantwoording voor tekeningen en berekeningen van constructieve prefab elementen onder het KOMO attest-met-productcertificaat gebracht, Criteria 73/07 en de BRL’s vormen de basis voor kwaliteitsverklaringen. Taken en verantwoordelijkheden zijn verdeeld in categorieën 1-6, met duidelijke grenzen tussen leverancier en afnemer. Deze regeling ondersteunt de integrale betrouwbaarheid van prefab constructies en bevordert samenwerking tussen ontwerpers, producenten en aannemers.
Samenvatting van belangrijkste systemen (schematische lijst)
- Balkenvloeren en holle balkenvloeren (I-vorm, N-vorm, C-vorm en vergelijkbare systemen).
- Hollemuren en keramische elementen (NEHOBO, Bendro-systeem, Riwa, etc.).
- Ribbenvloeren en cassettevloeren (CVP) met polystyreen onderzijde.
- Kanaalplaatvloeren met doorlopende kanalen en ballast van wapening.
- Brede plaatvloeren (breedplaat, schil- en bekistingsplaatvarianten).
- Combinatievloeren (broodjesvloeren) met prefab liggers en vulblokken.
- Prefabe-trappen, muurafdekkers en andere elementen voor faseringen van de bouw.
Belangrijke randvoorwaarden en kansen
Prefab betonbouw biedt talrijke voordelen zoals snellere realisatie, minder faalkosten, betere kwaliteit en langere levensduur. Mogelijke nadelen zijn transport en logistieke uitdagingen bij grote elementen en speciale vergunningen. De combinatie van BIM, fabricage in gecontroleerde omgevingen en een zorgvuldig logistiek plan vormt de kern van succesvolle prefab projecten en maakt een ontwerpvrijheid mogelijk die traditionele bouwmethoden extreem nadert of overstijgt.
