Een vloerverwarmingsverdeler zorgt ervoor dat het water in je vloerverwarmingsbuizen met een constante temperatuur verdeeld wordt. Afhankelijk van je warmtebron maak je gebruik van een verdeler met of zonder pomp. De pomp van de verdeler zorgt ervoor dat het water blijft circuleren door het vloerverwarmingssysteem. Koelt het water af? Dan zal de ruimtetemperatuur ook dalen. De thermostaatkraan zorgt er dan voor dat de pomp warm water uit je cv-installatie toevoegt aan het systeem. De voeler in het vloerverwarmingssyteem controleert de temperatuur van het water. Het afgekoelde water wordt deels opgeslagen in de verdeler. Dit kan het systeem gebruiken om het aangevoerde water te koelen. De rest van het koude water wordt teruggepompt naar je cv-ketel om weer opgewarmd te worden.
De meest eenvoudige optie is de projectverdeler. Dit is een stalen verdeler met een energiezuinige A-label pomp, die eventueel uit te rusten is met na regeling per groep. Wil je op de verdeler je vloerverwarming inregelen? Dan raden we een comfort verdeler aan. Deze is uitgerust met flowmeters, zodat je het aantal liters water dat per minuut door de groepen stroomt nauwkeurig in kunt regelen. Daarnaast is deze verdeler uitgerust met een lage temperatuur ventiel. Dit maakt het mogelijk om de verdeler hydraulisch actief te maken. Naast de twee eerder genoemde stalen verdelers kun je ook kiezen voor een kunststof verdeler met losse pompmodule. In de basis is de werking hetzelfde als een stalen verdeler, alleen door de kunststof behuizing is deze verdeler beter geschikt om te koelen. Let op! Je warmtebron dient wel geschikt te zijn om te koelen.
Warmtepompen en verdelers: hoe zit het met koude waterstromen?
Stap je over naar een warmtepomp? Achter het buffervat van een warmtepomp zit doorgaans een pomp die sterk genoeg is om het water van de vloerverwarming rond te pompen. Heb je een warmtepomp? Dan zit achter het buffervat meestal een pomp om het water door de vloerverwarming te pompen. Daardoor heb je geen verdeler met pompmodule nodig. De warmtepomp zorgt ervoor dat het water op de gewenste temperatuur is. De verdeler verdeeld het water over je vloerverwarmingssysteem. Koelt het water af? De kunststof verdelers zonder pomp zijn er in twee varianten zo heb je de Distriheat kunststof verdeler en een modulaire kunststof verdeler. Echter zit het verschil ‘m in het aantal groepen. Zo kan de Distriheat verdeler tot 14 groepen aan, en de modulaire verdeler tot 20 groepen.
Stadsverwarming en verdelers: wat kun je precies?
Wordt jouw woning verwarmd door middel van stadsverwarming? Dan is het raadzaam navraag te doen bij jouw energieleverancier over de regels omtrent het plaatsen van de verdeler. Goed om te weten is dat het niet mogelijk is om met stadsverwarming te koelen. Neem dan contact met ons op via de chat of bezoek onze contactpagina. Heb je al een verdeler en wil je deze aansluiten? Er zijn twee veelgebruikte soorten verdelers: de open en gesloten vloerverwarming verdeler. De open verdeler met pomp en de gesloten verdeler zonder pomp. We leggen je graag uit hoe deze verdelers werken, voorzien van handige tips.

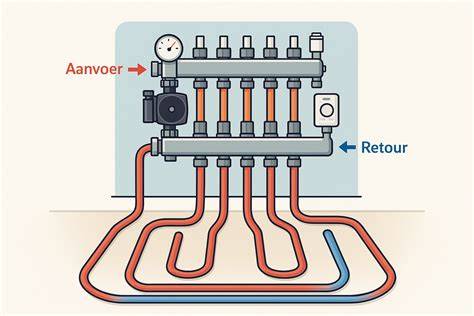

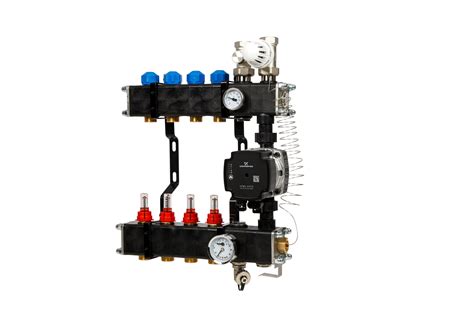

Open verdeler met pomp: hoe werkt deze?
- Op dit type vloerverwarming verdeler kun je tussen de 2 en 12 groepen aansluiten. Een ingebouwde pomp zorgt voor de circulatie van steeds hetzelfde water, waaraan warm water uit de cv-installatie wordt toegevoegd als de watertemperatuur te laag wordt. Een thermostaatkraan regelt dit automatisch.
- De open verdeler werkt min of meer als hart van je vloerverwarming. Door middel van een thermostaat geef je aan de vloerverwarming verdeler door welke temperatuur de vloer moet krijgen. Vervolgens stroomt het water vanuit de warmtebron door een thermostaatventiel naar de pomp. Deze zorgt ervoor dat het warme water naar een verdeelkoker stroomt.
- In de verdeelkoker stroomt het water gelijkmatig de verschillende vloerverwarmingsbuizen in. In de verdeelkoker zit een meetinstrument dat de warmte van het water registreert. Is de temperatuur te hoog of te laag, dan geeft het instrument een signaal door aan het thermostaatventiel. Deze sluit de toevoer vervolgens af. Het warme water stroomt langzaam door de vloerverwarmingsbuizen en geeft warmte af aan de vloer.
- Het afgekoelde water komt terug in een verzamelkoker in de verdeler, waar het gedeeltelijk terug naar de warmtebron wordt gepompt om opnieuw op te kunnen warmen. Vloerverwarmingsgroepen kun je inregelen door middel van inregelafsluiters. Deze zorgen dat de verschillende groepen onder evenveel druk staan.
- Op een open verdeler met pomp kunnen debietmeters per groep worden aangebracht om de doorstroom in liters per minuut af te lezen. Een andere optie is de toepassing van elektrische kleppen die - aangestuurd door thermostaten - de groepen open en dicht kunnen schakelen.
Gesloten verdeler zonder pomp: wanneer kies je deze?
Een gesloten vloerverwarming verdeler heeft geen ingebouwde pomp en kan geen koud en warm water mengen. Daarom wordt een gesloten verdeler vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur vaak is begrensd op 45°C. Tip van Abel: De opwarming van het water in de buizen van de vloerverwarming gebeurt veel efficiënter met een warmtepomp. Is je woning voorzien van stadsverwarming? Dan moet de verdelerunit voor de vloerverwarming aan bepaalde voorwaarden voldoen. Je energiebedrijf kan je hierover inlichten. De vloerverwarming moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. Verandert er iets aan de verwarmingsinstallatie in je woning? Geef dit dan aan de leverancier van de stadsverwarming. Je leverancier compenseert dan het daarmee gepaard gaande waterverlies in het stadswarmtenet.
Kunststof verdelers en pompmodellen: wat past bij jouw situatie?

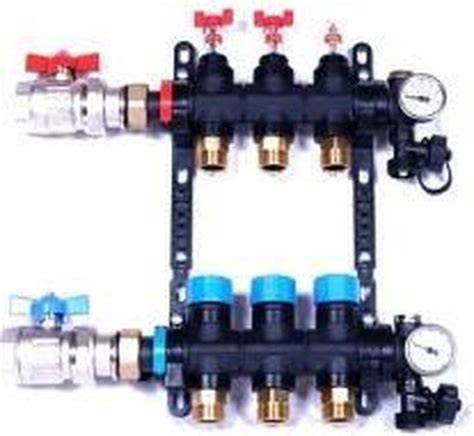

Top-Flow biedt kunststof verdelers met pomp en zonder pomp. Kunststof verdeler met pomp (ook wel gesloten verdeler genoemd) heeft een geïntegreerde pomp voor circulatie. Kunststof verdeler zonder pomp (open verdeler) is afhankelijk van een externe pomp, zoals die van een warmtepomp. Bij het kiezen van de ideale verdeler is betrouwbaarheid en kwaliteit cruciaal. Top-Flow heeft jarenlange ervaring in de vloerverwarmingsbranche en biedt een uitstekende prijs-kwaliteitverhouding. Het gebruik van kunststof verdelers met pomp kan resulteren in betere koel- en regelflexibiliteit, en minder onderhoud dan traditionele stalen verdelers.
Installatie en inregelen: hoe bereik je de beste flow?
Inregelen gebeurt wanneer alle groepen van alle verdelers vragend staan, zodat je ze via ventielen kunt afstellen op de flow. Een tweede en eventueel derde controle na verstelling van ventielen is nodig, want een wijziging hier kan elders invloed hebben. De waterstroom zoekt de weg van de minste weerstand; daarom moet alles zorgvuldig ingeregeld worden. In simulatieprogramma’s kan theoretisch van tevoren de stand van inregelafsluiters worden vastgesteld. De Slakkenhuisvorm verdient theoretisch de voorkeur: de verdeling over warmer (aanvoer) en kouder (retour) water over de vloer is bij een slakkenhuis beter verdeeld zodat de vloer een gelijkmatige temperatuur krijgt.
Materialen en koeling: wat is veilig en efficiënt?
Vloerverwarming komt het best tot haar recht in goed geïsoleerde, kierloze woningen. Vergeleken met radiatoren is vloerverwarming een traag systeem; in een warmtepomp-installatie wordt normaal gesproken geen nachtverlaging toegepast. Doordat er geen kritische opwarm- of afkoelfase is, wordt in de praktijk energie bespaard. De leidingen van de vloerverwarming kunnen in de zomer ook dienst doen om uw woning te koelen door water van ongeveer 18°C door de vloer te laten circuleren. Condensvorming moet voorkomen worden, daarom is 18°C gekozen als koeltemperatuur. Voor tegelvloeren werkt dit beter dan houtvloeren of tapijt, omdat tegelvloeren een groter afgifteoppervlak hebben. Voor andere vloerafwerkingen kan een lagere watertemperatuur volstaan, afhankelijk van de vloer en isolatie.
Berekeningen en praktijkvoorbeelden
Bij een voorbeeld met 60 W/m² en Δθ = 5 K zijn maximale buislengtes per groep afhankelijk van de buisdiameter: 12 x 1,3 mm = 80 m; 15 x 1,5 mm = 100 m; 17 x 2,0 mm = 120 m; 20 x 2,0 mm = 150 m; 25 x 1,5 mm = 200 m. De lengte van de aansluiting op de verdeler moet ook meegeteld worden. Voor cv-ketel vs. warmtepomp verschillen open en gesloten verdelers in opzet en pompbehoefte. Inregelen gebeurt idealiter wanneer alle groepen vragend staan en vervolgens af te stellen zijn via de ventielen. Een systeem met voldoende isolatie en correcte dimensionering zorgt voor een efficiënte en comfortabele lage-temperatuurverwarming.
TOP-FLOW: kwaliteit en ondersteuning
TOP-FLOW is fabrikant van wat misschien wel de beste vloerverwarmingsverdeler op de markt. Met een scherpe prijsstelling en bewezen kennis leveren zij kunststof verdelers met pomp en zonder pomp, uitgerust met de nieuwste pompen zoals de UPM3 HYBRID van Grundfos. De verdeler met standaard UPS pomp is het basismodel, leverbaar van 1 t/m 16 groepen. De Alpha2L pomp is energiezuiniger en kan leiden tot aanzienlijke energiewinst. De combinatie van innovatieve pompen en hoogwaardig kunststof biedt betrouwbare prestaties en lange levensduur. Voor wie een warmtepomp gebruikt, kan een gesloten verdeler zonder pomp ideaal zijn en de warmtepomp de waterdruk en temperatuur regelen.
Praktische tips bij jouw installatie
- Controleer of jouw warmtebron geschikt is om te koelen voordat je kiest voor kunststof verdelers zonder pomp.
- Werk met vloerverwarmingsbuizen van geschikte diameter en zorg voor voldoende isolatie onder de vloer.
- Gebruik flowmeters per groep als je nauwkeurige afstelling wilt; anders helpen elektronische kleppen om de groepen te regelen.
- Doe na installatie een gedegen inregeling: begin met alle groepen open en verifieer de flow per groep, daarna pas afronden.
- Bij stadsverwarming: check de regels bij je energieleverancier en laat de verdeler onafhankelijk van kamerthermostaat werken.
Installatie stappen Variokomp droogbouw vloerverwarming
Bij vragen of voor maatwerk advies kun je altijd contact opnemen met vakinstallateurs via de chat of contactpagina. Blijf letten op de juiste diameters van leidingen en de maximale temperatuur die jouw systeem aankan, vooral bij warmtepomp-gedreven installaties.
