Een trekschakelaar is een type schakelaar dat bediend wordt door middel van een touwtje of trekkoord. Deze schakelaars worden vaak toegepast in ruimtes waar vochtbestendigheid en veiligheid van groot belang zijn, zoals in badkamers of op zolders. Het gebruiksgemak en de veiligheid in natte omgevingen zijn belangrijke voordelen, aangezien men niet met potentieel natte handen een standaard schakelaar hoeft te bedienen.
Naast badkamers en zolders worden trekschakelaars ook ingezet voor het bedienen van ventilatoren of verlichting op plaatsen die moeilijk bereikbaar zijn. De installatie van een trekschakelaar vereist enige kennis en voorbereiding. Het is essentieel om te bepalen waar de schakelaar geplaatst zal worden, welk vermogen deze moet kunnen leveren en of de bestaande bedrading geschikt is voor de beoogde toepassing.

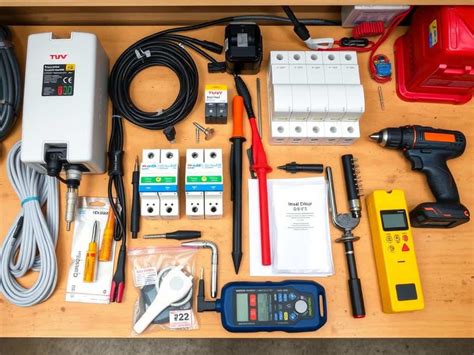

Benodigdheden voor Installatie
Voor de installatie van een trekschakelaar zijn diverse materialen en gereedschappen nodig. Dit omvat de trekschakelaar zelf, een schroevendraaier, een striptang, en verbindingsmaterialen zoals kroonsteentjes of lasklemmen. Daarnaast is uiteraard elektriciteitsdraad noodzakelijk.
Voordat men begint met de installatie, is het cruciaal om de stroomgroep die de betreffende installatie voedt, uit te schakelen. Het gebruik van een spanningszoeker is eveneens aan te raden om er zeker van te zijn dat er geen stroom meer op de leidingen staat. Afhankelijk van de montageplek kan een opbouwdoos nodig zijn.
Stappenplan voor het Installeren van een Trekschakelaar
Het zelf installeren van een trekschakelaar kan veilig worden uitgevoerd door middel van een stapsgewijze aanpak. Indien er reeds een oude schakelaar aanwezig is, dient deze eerst verwijderd te worden. Draai de afdekplaat los en maak de draden voorzichtig los. Controleer met een spanningszoeker of de installatie spanningsvrij is. Het is nuttig om te noteren hoe de draden oorspronkelijk waren aangesloten, om de nieuwe schakelaar correct te kunnen verbinden.
Doorgaans onderscheidt men drie soorten draden: de fasedraad (meestal bruin), de nuldraad (blauw) en de schakeldraad (vaak zwart). Nadat de oude schakelaar is verwijderd, kan het montagegat of de inbouwdoos worden schoongemaakt ter voorbereiding op de nieuwe schakelaar.

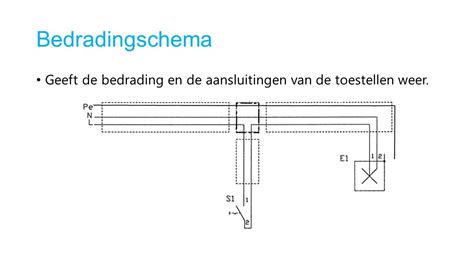

Aansluiten van de Draden
Het correct verbinden van de draden vormt het begin van het aansluiten van de trekschakelaar. In de meeste configuraties wordt de bruine fasedraad aangesloten op de 'L'-ingang van de schakelaar, terwijl de schakeldraad (zwart) op de uitgang wordt aangesloten. De blauwe nuldraad gaat doorgaans rechtstreeks naar het aangesloten apparaat, zoals een lamp.
Gebruik voor het maken van de verbindingen veilige en betrouwbare lasklemmen of kroonstenen. Controleer nogmaals of alle draden stevig vastzitten voordat de schakelaar in de doos of op de muur wordt gemonteerd. Test de werking door aan het touwtje te trekken en na te gaan of het mechanisme soepel functioneert.
Veelvoorkomende Fouten en Risico's
Een veelgemaakte en gevaarlijke fout bij het installeren van elektrische componenten is het niet uitschakelen van de stroom, wat levensgevaarlijke situaties kan opleveren. Andere veelvoorkomende problemen zijn het verkeerd aansluiten van draden, wat kan leiden tot kortsluiting of schade aan apparatuur. Te los bevestigde draden kunnen vonken veroorzaken.
Daarnaast wordt er soms nagelaten om veilige verbindingsmethoden zoals lasklemmen te gebruiken. Een ander belangrijk aandachtspunt is de keuze van de schakelaar zelf, met name wanneer deze in vochtige ruimtes wordt geïnstalleerd. Het is essentieel om een schakelaar met de juiste IP-waarde te kiezen die geschikt is voor vochtige omgevingen.
Veiligheid en Professionele Hulp
Het installeren van een trekschakelaar is voor handige doe-het-zelvers goed te doen, mits er veilig gewerkt wordt en men weet wat men doet. Bij twijfel over de bedrading, of bij het werken met oude elektrische installaties, is het raadzaam om een erkend elektricien in te schakelen. Dit geldt in het bijzonder voor installaties in vochtige ruimtes zoals badkamers, waar de naleving van normen (zoals NEN-normen) cruciaal is voor de veiligheid. Ook voor het aanleggen van extra groepen of complexere schakelingen is professionele hulp aan te bevelen.
Installatie in Vochtige Ruimtes
De installatie van een trekschakelaar in een badkamer vereist extra aandacht vanwege de aanwezigheid van vocht. Veiligheid staat hierbij voorop. Kies altijd een schakelaar met de correcte IP-waarde (minimaal IP44) en plaats deze op een veilige afstand van de douche of het bad, idealiter buiten het spatbereik. Gebruik spatwaterdichte lasdozen en zorg voor stevige aansluitingen.
Controleer bij het aansturen van een ventilator of lamp of de belasting van het apparaat geschikt is voor de gekozen trekschakelaar.
Kosten van Installatie
De kosten voor het laten installeren van een trekschakelaar kunnen variëren. Gemiddeld kan men rekenen op een bedrag tussen de €75 en €125, inclusief montage, materialen en btw, voor een standaard installatie zonder extra aanpassingen aan de meterkast of bedrading. Bij complexere situaties, zoals oude installaties of installaties in vochtige ruimtes, kunnen de kosten hoger uitvallen. Het is verstandig om een vrijblijvende offerte aan te vragen om een accurate prijsindicatie te krijgen.
Toepassingen en Regelgeving
Een trekschakelaar is een schakelaar die bediend wordt met een koord of trekdraad. Het installeren van een trekschakelaar is toegestaan, mits dit op een veilige manier gebeurt en de stroom volledig is uitgeschakeld in de meterkast. In moderne woningen is een trekschakelaar niet altijd verplicht, maar wel toegestaan.
Een gebruiker meldde een probleem met een dubbele trekschakelaar in een gerenoveerde woning. Na het verwijderen van de oude schakelaar en het proberen aan te sluiten op een lamp, bleef deze niet werken. Ook het aansluiten van een contactdoos gaf geen succes, hoewel een spanningszoeker wel een indicatie gaf bij aanraking van de schroeven op het kroonsteentje. In dit soort situaties wordt aangeraden om een deskundige de installatie te laten controleren, aangezien er diverse oorzaken kunnen zijn, zoals een onderbroken nuldraad of een defecte groepsschakelaar.
Een andere gebruiker zocht naar een opbouw trekschakelaar voor plafondmontage, maar kon dit type product niet vinden bij reguliere bouwmarkten. Dergelijke specifieke componenten zijn vaak wel online verkrijgbaar bij elektronicazaken.
Met betrekking tot de plaatsing van wandcontactdozen in badkamers, wordt de zonebepaling vaak gebaseerd op de afstand tot het bad, de douchebak of de wastafel. De officiële referentie is de douchekop. In een badkamer van 170 x 205 cm, met een wasmachine en douchecabine tegen de wand, kan een opbouw-WCD geplaatst zijn om de afstand van de trekschakelaar tot het apparaat te overbruggen. Dit is echter alleen toegestaan indien de elektrische installatie volledig voldoet aan de geldende voorschriften.
Hoe herken ik een trekschakelaar?
