Bij een aanbouw draait alles om ruimte en licht.
Vaak betekent dit dat een deel van de bestaande achtergevel wordt verwijderd om een open verbinding te maken tussen woning en aanbouw.
Maar zodra een dragende muur wordt doorbroken, komt er meer kijken dan alleen sloopwerk.
In veel gevallen is dan een staalconstructie nodig om de stabiliteit van de woning te waarborgen.
Wanneer is een staalconstructie noodzakelijk?
Een staalconstructie in een aanbouw bestaat meestal uit een stalen balk of een combinatie van balken en kolommen.
Deze nemen de dragende functie over van de muur die wordt verwijderd.
Staal wordt toegepast omdat het sterk is en relatief slanke constructies mogelijk maakt.
Een staalconstructie is nodig wanneer een dragende muur wordt aangepast of verwijderd.
Dit is vrijwel altijd het geval bij een aanbouw waarbij u een grote open leefruimte wilt creëren.
Ook bij woningen met meerdere verdiepingen of een betonnen vloer boven de begane grond is een stevige constructieve oplossing noodzakelijk.
Soms is een staalconstructie ook nodig bij brede kozijnen of grote raampartijen in de aanbouw zelf.
Denk aan een schuifpui of een brede lichtstraat.
Hoe verloopt de ontwerp- en berekeningsfase?
Voordat er gebouwd wordt, maakt een constructeur een berekening.
Hierbij wordt gekeken naar het gewicht van de bovenliggende constructie, de overspanning en de krachten die op de balk werken.
Deze berekening is niet alleen belangrijk voor de veiligheid, maar is in veel gevallen ook verplicht bij een vergunningsaanvraag.
Een correcte berekening voorkomt doorbuiging, scheurvorming of in het ergste geval constructieve schade.
Voorbereiding en uitvoering van de staalconstructie
Het plaatsen van een staalconstructie vraagt om zorgvuldige voorbereiding.
Voordat de dragende muur wordt verwijderd, wordt de bestaande constructie tijdelijk ondersteund.
Ook de oplegging is van groot belang.
De krachten moeten veilig worden overgedragen naar de fundering of naar verstevigde steunpunten.
Na plaatsing wordt de staalconstructie meestal weggewerkt in het plafond of in de vloer van de verdieping.
Een staalconstructie is geen zichtbare luxe, maar een essentieel onderdeel van een veilige aanbouw.
Fouten in dit stadium kunnen grote gevolgen hebben voor de stabiliteit van de woning.
Praktische voorbeelden en processen in de bouw
Bij Habrobouw wordt vanaf het eerste ontwerp rekening gehouden met de constructieve impact van een aanbouw.
Een staalconstructie is dus niet in elke aanbouw zichtbaar, maar vaak wel onmisbaar.
Bij de keuze voor een betonnen verdiepingsvloer in de woningbouw zijn er meerdere opties: kanaalplaatvloer, breedplaatvloer of een special.
Samen met Olbecon, leverancier van betonnen vloer- en wandoplossingen, kijken we naar verschillende eigenschappen.
De keuze voor een betonnen verdiepingsvloer is overzichtelijk: wordt het een kanaalplaatvloer, breedplaatvloer of wellicht een special?
Vaak valt de keuze op een vloertype op basis van automatismen.
Toch worden die factoren vaak niet allemaal meegewogen, omdat een aannemer, constructeur of architect al snel kiest voor een vloer waarmee men vertrouwd is.
“De keuze wordt vaak beïnvloed door gemak. Als je al een begane grondvloer bij leverancier A hebt besteld, dan kies je voor de verdiepingsvloer liever niet voor een kanaalplaatvloer bij leverancier B.”
Om de keuze onafhankelijk te maken van de producent, kan Olbecon alle typen begane grond en verdiepingsvloeren leveren: geïsoleerde en ongeïsoleerde kanaalplaatvloeren, ribbenvloeren (ook wel ribcassettevloeren genoemd), voorgespannen en traditioneel gewapende breedplaatvloeren en combinatievloeren (ook wel balk- en broodjesvloer genoemd).
Volgens Oltvoort zijn de standaard beïnvloedende factoren onder meer de omvang van het project, belastingen, overspanningen, levertijd en kosten.
“Maar er zijn nog veel meer factoren. Stel dat de verdiepingsvloer een breedplaatvloer of volledig ter plaatse gestorte vloer is, dan moet de stortbelasting via tijdelijke onderstempeling ook op de begane grondvloer worden overgebracht.”
“Of er is sprake van een stabiliteitswand die op de vloer staat. Onder invloed van wind kunnen trek- en drukkrachten via de stabiliteitswand afgedragen worden op de vloer.”
“Wij helpen de aannemer met de keuze van het juiste vloertype en de goede dimensionering.”
“Vaak neemt men niet alle parameters mee en is de vloer te zwaar of juist onder gedimensioneerd.”
“Daarom kijken wij in de offertefase niet alleen naar de overspanning en belasting, maar ook naar onder meer de bijkomende kapbelasting, stortbelasting, stabiliteit en belasting van brandwanden.”
“Dat doen we zonder extra kosten in rekening te brengen. Noem het een holistische kijk op het totale project, in plaats van een beschouwing op losse onderdelen.”
Wie worstelt met de juiste keuze voor een verdiepingsvloer, komt bij Olbecon blijkbaar in een gespreid bed terecht.
Volgens Oltvoort zit de meerwaarde van zijn bedrijf namelijk in onafhankelijkheid en kennis van diverse systemen: “Wij zijn niet afhankelijk van een bepaald type vloer of wand, zodat we altijd de technisch- en economische beste oplossing kunnen bieden.”
“Daarnaast ontzorgen wij zowel de klant als de producent doordat wij adviseren, calculeren en verkopen, het teken- en rekenwerk uitvoeren én de klant begeleiden.”
“Voor de kanaalplaatvloer en breedplaatvloer zijn 3D CAD-gegevens via IFC in BIM op te nemen.”
“Om de producenten te ontzorgen wordt de engineering van de elementen door Olbecon gedaan.”
“Productiebestanden worden daarna rechtstreeks het productieproces ‘ingeschoten’, waardoor er geen tijd verloren gaat en de kans op fouten minimaal is.”
“Bij Olbecon heeft de klant in de verkoop- en orderfase één vast aanspreekpunt. Dit resulteert in een optimale afstemming in planning en logistiek.”
“Indien een gebouw bestaat uit meerdere typen systeemvloeren kan de klant steeds bij dezelfde persoon terecht.”
Een voorgespannen kanaalplaatvloer is door zijn voorspanning in combinatie met de kanalen een uitermate efficiënte vloer.
Deze vloer heeft een hoog draagvermogen, geringe doorbuiging en is goed verkrijgbaar.
Voor inpandig gebruik of voor zeer snelle leveringen zijn er nog altijd kanaalplaatvloeren van 600 mm breed op voorraad.
Voor bouwwerken waar eisen aan geluidsisolatie gesteld worden of extreme belastingen kan er ook gebruik gemaakt worden van massieve voorgespannen vloeren.
Als de constructeur ook met het ontwerp gaat nadenken over hoe het gebouw gedemonteerd kan worden, is de keuze voor een kanaalplaatvloer ook een circulaire oplossing.
Daarbij past ook het nadenken over de plaats van de leidingen. Deze kunnen in de vloer verwerkt worden in leidingsleuven, maar vanwege de duurzaamheidsvragen kan men de leidingen ook verwerken in een wat dikkere afwerklaag.
Prefab versus ter plaatse gestort

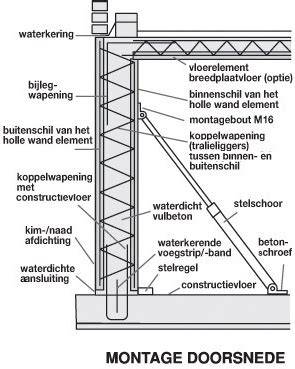

Geprefabriceerde betonnen muren worden gebouwd door beton in een herbruikbare muurvorm of mal te gieten, dit in een gecontroleerde omgeving uit te harden, het naar de bouwplaats te transporteren en het op zijn plaats te tillen.
Nadat het ontwerp is bepaald, wordt er een mal gemaakt die precies voldoet aan de eisen van het wandpaneel.
Versterking wordt doorgaans in wandpanelen verwerkt om hun sterkte en duurzaamheid te vergroten.
Nadat de wapening op de juiste manier is geplaatst, wordt het betonmengsel in de mal gegoten.
Na het storten van het beton kan het paneel een bepaalde uithardingsperiode ondergaan.
Nadat het beton voldoende is uitgehard, bestaat de daaropvolgende procedure uit het uit de mal halen van het paneel.
Het is absoluut noodzakelijk om voorzichtig te zijn tijdens het uitvoeren van dit proces om schade aan het paneel te voorkomen.
De laatste fase van het productieproces is de voltooiing van het paneel.
Beveiliging, arbeid en kwaliteit in de gietbouw
Veilig werken in de gietbouw heeft een hoge prioriteit.
Arbeidsomstandigheden zijn van groot belang en beperken zich niet tot alleen een veilige werkplek.
Kwaliteitsaspecten hebben niet alleen betrekking op de technische kwaliteit van het betonwerk, maar ook op aspecten die in het gebruik van de woningen van belang zijn, zoals de geluidskwaliteit.

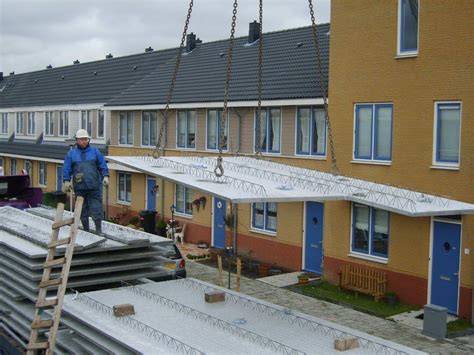

Voor het wanden-breedplaatgietbouwsysteem wordt de vloer gevormd door de dunne breedplaatvloer, voorzien van tralieliggers voor het monteren van de benodigde wapening.
Voorbeelden van bouwprojecten en presenteertechnieken
Westpoint Tilburg is een goed voorbeeldproject: een 142 m hoge woontoren met meerdere bouwlagen en verschillende wand- en vloeroplossingen.
De constructie van deze toren combineert breedplaatvloeren en in het werk gestorte dragende wanden die woningscheidend zijn.
De stabiliteit wordt verzorgd door de stabiliteitskern en door stabiliteitswanden in de aangrenzende vleugels.
De gevel is prefab beton en bevat bijzondere elementen zoals shadow-boxen en glazen heeftaken voor optimaal daglicht en beeldvorming.
Toepassing en ontwerpuitdagingen bij andere projecten

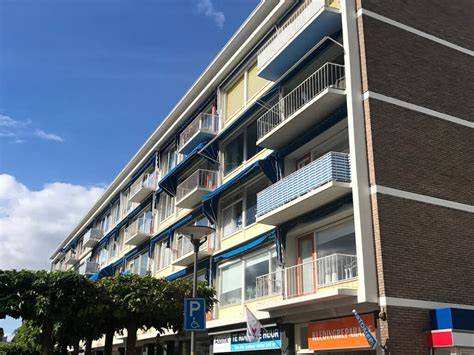

In de Utrechtse wijk Kanaleneiland is aan de Churchilllaan de woontoren De Verkenner verrezen.
Het gebouw heeft een complexe draagconstructie met uitkragingen en bijzondere balkonsystemen.
De gevel is prefab beton met houten bekleding naast keramische elementen en een gedetailleerde afwerking voor geluidsdichtheid en esthetiek.
De bouwtijd en logistiek zijn geoptimaliseerd door het gebruik van prefab gevelpanelen en tunnelbekisting waar mogelijk.
Technische afronding en belangrijke valkuilen
Bij keuze voor bekistingsystemen is vorm en repetitiefactor bepalend.

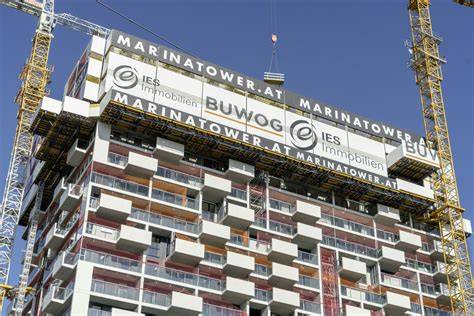

De bekisting kan bestaan uit stalen, grootwandbekisting of wandkist; de juiste keuze hangt af van het project en de gietmethode.
De overgang van wand naar vloer en de aansluiting van leidingen moeten zorgvuldig worden gemarkeerd en uitgevoerd om lekkages en scheurvorming te voorkomen.
Bij grote vloeroverspanningen kan het nodig zijn opleggingstoepassingen te gebruiken om excentrische belasting te voorkomen.
Montage staalconstructie - bedrijfsruimte & woning Roosendaal
Samenvatting van kernpunten
- Een dragende muur verwijderen vraagt vaak om een staalconstructie om stabiliteit te waarborgen.
- Constructeurs berekenen gewicht, overspanningen en krachten die op balken werken; dit is vaak wettelijk verplicht.
- Voorbereiding omvat tijdelijke ondersteuning en juiste oplegging om krachten veilig te dragen.
- Betonnen verdiepingsvloeren kunnen kanaalplaat-, breedplaat- of specialsystemen zijn; onafhankelijk advies helpt bij de keuze.
- Prefab betonnen wanden bieden snelle montage, maar vereisen zorgvuldige planning en kwaliteitscontrole in fabriek.
- Veiligheid, arbeid en duurzaamheid staan centraal bij gietbouw en het installeren van wanden en vloeren.
