Het rookgasafvoersysteem is essentieel voor het goed functioneren van de 7 miljoen cv-ketels die Nederland telt. Rookgassen moeten veilig worden afgevoerd. Als installateur ben jij daar verantwoordelijk voor. Niet alleen moreel, ook wettelijk. In de Gasketelwet is geregeld dat alleen kundige handen de gasketel mogen plaatsen en onderhouden. Maximale veiligheid in rookgasafvoer.
Waarom veiligheid centraal staat bij rookgasafvoer
Veiligheid is de hoogste prioriteit bij het vernieuwen of aanleggen van de rookgasafvoer. Daarbij gaat het niet alleen om buizen die goed gasdicht op elkaar aansluiten, ook het beugelen is een belangrijk aspect. De juiste installatiemethode garandeert een goede condensafvoer en een lange levensduur. Kies je voor Ubbink dan ben je verzekerd van veilige producten met een groot montagegemak en een breed assortiment systemen: parallel of concentrisch, buitenom of door de bestaande schacht, CLV of half CLV en cascade.
Productfamilies en materiaalkeuze

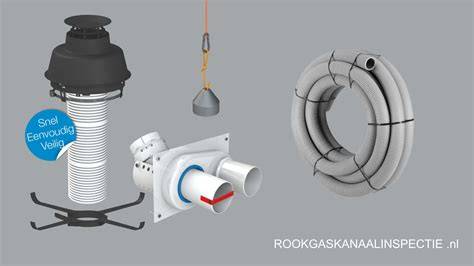

Montagegemak met compleet systemen in kunststof. De basis van de rookgasafvoersystemen van Ubbink is PP (Polypropyleen). PP is slagvast, licht van gewicht en gemakkelijk op maat te maken. Ons complete rookgasafvoersysteem omvat onder andere verlengmateriaal en bochten, dakdoorvoeren, montagebeugels, manchetten voor luchtdichte afsluiting etc..
Systemen voor rookgasafvoer: hoe kies je de juiste oplossing?
- Systemen voor rookgasafvoer: parallel en concentrisch. Onderscheid wordt in de installatiepraktijk gemaakt tussen woningen met een individuele rookgasafvoer en woningen - vaak appartementen - met een collectief rookgasafvoersysteem (CLV, Combinatie Luchttoevoer en Verbrandingsgasafvoer).
- Renovatiesysteem voor een bestaande schacht bij aanbrenging van een buis.
- Systemen voor gestapelde bouw met collectieve rookgasafvoer: CLV, Half CLV en Cascade opstelling.
- Overige systemen: Renovatie Rolux Flex, Rolux Buitenwandsysteem en hybride oplossingen.
Clv-systeem: gecombineerde rookgasafvoerbuis in de buitenbuis voor luchttoevoer. Ieder verwarmingstoestel heeft zijn individuele aansluiting op het systeem. Half CLV systeem: separaat systeem voor gestapelde bouw; rookgasafvoer via leiding door een schacht; luchttoevoer via gevelrooster of schacht. Cascade opstelling: systeem voor horizontaal gekoppelde ketels, ketels staan opgesteld in een technische ruimte.
Advies en aanbevelingen
Advies ROGAFA: kies voor concentrisch. Kies voor veiligheid, kies voor een concentrische rookgasafvoer. Zowel bij nieuwbouw als renovatie. Dat adviseert de Vereniging van Nederlandse Fabrikanten van Gasafvoerleidingsystemen, ROGAFA. Parallelle en concentrische systemen zijn beiden veilig, mits ze zijn geïnstalleerd volgens de voorschriften. Hoewel een parallel systeem in principe veilig kan functioneren, is het gevoeliger voor montagefouten. Het vraagt daarom meer discipline bij installatie en onderhoud. De buis-in-buis-constructie van een concentrisch systeem heeft echter een extra veiligheidsschil. Deze geeft een storing aan waardoor het risico op koolmonoxidevergiftiging wordt verkleind. Dit maakt het systeem ‘failsafe’.
Concentrische systemen zijn qua aanschaf misschien duurder, maar daar staat tijdwinst tegenover. Ten opzichte van een parallel systeem beugel je de helft. Het systeem ziet er netter uit en neemt minder ruimte in beslag. Het korte antwoord luidt: ja, meestal wel. Daarnaast speelt de levensduur van het materiaal een belangrijke rol. Als een ketel is versleten, is het rookgasafvoermateriaal doorgaans óók aan het einde van zijn levensduur. Daarom wordt bij ketelvervanging in de regel ook de afvoer vervangen. Alleen wanneer de installateur na inspectie kan aantonen dat het rookgasafvoersysteem nog minimaal vijftien jaar meegaat, mag hiervan worden afgeweken. In alle andere gevallen geldt dat de rookgasafvoer samen met de ketel moet worden vernieuwd.
Diameter, hoogte en dimensionering
Diameter en hoogte van de rookgasafvoer zijn bepalend voor een goede trek en een veilige afvoer van verbrandingsgassen. Een onjuiste dimensionering kan leiden tot onderdrukproblemen, onvoldoende trek en terugstroming van rookgassen. De juiste maatvoering wordt bepaald door:
- Het vermogen en type toestel;
- De systeemconfiguratie (individueel, CLV of Half-CLV);
- De weerstand van het kanaal (lengte, aantal bochten);
- Het gebruikte materiaal;
- De voorschriften van de fabrikant en NPR 3378.
In de praktijk betekent dit dat een installateur berekeningen of tabellen van de fabrikant moet raadplegen en deze vastlegt in de opleverdocumentatie. Dat is niet alleen goed vakmanschap, maar ook een vereiste binnen de CO-certificering.
Levensduur, inspectie en onderhoud
Rookgasafvoeren hebben geen onbeperkte levensduur. Kunststof kan verzwakken door verhitting en ouderdom, terwijl metalen onderdelen gevoelig zijn voor corrosie. Daarom moet bij elke ketelvervanging en elk onderhoudsmoment de staat van de rookgasafvoer beoordeeld worden. Leeftijd alleen zegt namelijk niet genoeg; de installateur moet altijd controleren of het onderdeel nog veilig is en volledig luchtdicht functioneert. Dakdoorvoeren vormen een specifiek aandachtspunt, omdat ze worden blootgesteld aan weersinvloeden en UV-straling. Slijtage, scheurtjes of vervorming zijn directe redenen voor vervanging.
Beugelen en montagegemak
Zeker en gemakkelijk beugelen: de kunststof montagebeugels van Ubbink onderscheiden zich door de bevestiging aan de zijkant. Daardoor hoef je niet meer achter de rookgasafvoer te werken en teken je makkelijk de juiste positie af van de muurbevestiging. Het Ubbink beugelprogramma maakt beugelen eenvoudig.
Wettelijke vereisten en normen
De veiligheid van de klant is de verantwoordelijkheid van de installateur. De wetgever en branche zijn daar duidelijk over en hebben de vereisten vastgelegd in wetten, normen en praktijkrichtlijnen (NPR). Er zijn Europese wetten, denk aan het CE-keur. Wetten en normen op nationaal niveau zijn vastgelegd in bijvoorbeeld het Bouwbesluit, de Gasketelwet en de NEN-normen. De vertaling naar de praktijk wordt omschreven in de NPR. De Ubbink Rolux rookgasafvoersystemen voldoen aan alle nationale en internationale normen, eisen en richtlijnen. Bij de ontwikkeling van onze rookgasafvoersystemen staat de veiligheid van de eindgebruiker voorop. Dit garanderen we door een kwalitatief hoogwaardig systeem te leveren, dat eenvoudig op de juiste manier te installeren is. Alle bepalingen onder NPR 3378 hebben te maken met rookgasafvoertechniek. Op werkenmetnpr3378.nl vind je een digitale portal waar je al die NPR-normen vindt. Deze kun je ook op de werkplek erbij pakken. Het Besluit bouwwerken leefomgeving (Bbl) stelt dat werkzaamheden aan verbrandingstoestellen, verbrandingsluchttoevoervoorzieningen en rookgasafvoervoorzieningen onder het CO vallen. In principe is de eigenaar van het gebouw verantwoordelijk voor het onderhoud van de rookgasafvoer.
Er zijn verschillende onderwerpen waar installateurs rekening mee moeten houden, zoals wanneer ze aan de rookgasafvoer werken, algemene tips voor onderhoud van een gasketel, plaats van de uitmonding en wanneer iets nieuwbouw of verbouw is.
