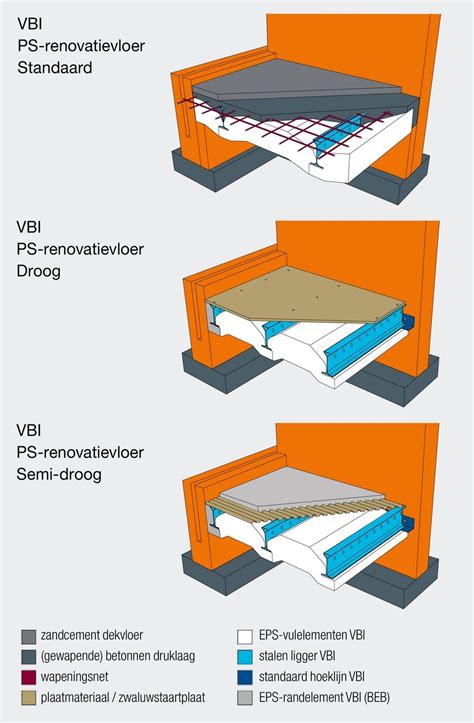

De VBI PS-renovatievloer is een innovatieve vloeroplossing, ontwikkeld door en voor professionals uit de praktijk. Deze vloer is ontworpen met het oog op efficiëntie en optimale bouwresultaten. Er zijn drie varianten van de renovatievloer beschikbaar:

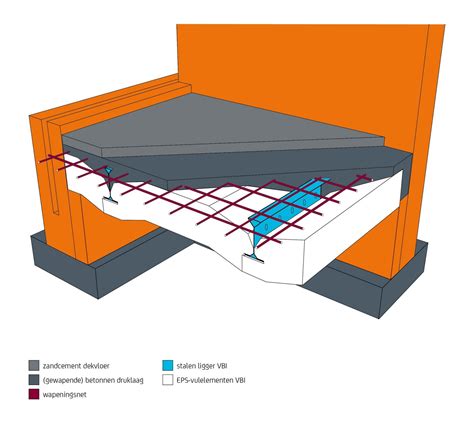

- PS-renovatievloer Standaard: Deze variant wordt afgewerkt met een gewapende betonnen druklaag.
- PS-renovatievloer Droog: De afwerking van deze variant bestaat uit plaatmateriaal.
De materialen die gebruikt worden voor de VBI PS-renovatievloer zijn lichtgewicht, wat ze zeer gemakkelijk op maat te maken en te hanteren maakt. Dit draagt bij aan de geschiktheid van de vloer voor toepassing op moeilijk bereikbare plaatsen. De VBI PS-renovatievloer garandeert een snel en efficiënt proces.
De VBI Renovatievloer is uitermate geschikt voor de renovatie van oude vloeren, met name in huizen die gefundeerd zijn op houten palen of huizen die een niet al te zware vloer vereisen. Dit komt door het zeer lage gewicht van de renovatievloer.
De Broodjesvloer / Combinatievloer

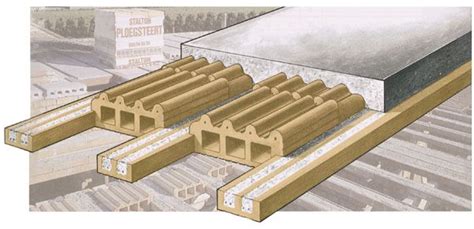

De term broodjesvloer, ook wel bekend als combinatievloer, balken- en broodjesvloer of PS-isolatievloer, verwijst naar een systeemvloer. Deze vloer bestaat uit prefab voorgespannen betonnen liggers, waartussen doorgaans polystyreen (EPS) vulblokken (voor warmte-isolatie) worden geplaatst. De vloer wordt afgewerkt met een druklaag van beton.
De verschillende benamingen voor dit type systeemvloer duiden op variaties in technieken of methoden. Combinatievloeren worden ook toegepast als renovatievloer.
Toepassingen van de Combinatievloer
De combinatievloer is specifiek ontwikkeld als warmte-isolerende begane grondvloer voor de woningbouw. Het is een uitermate geschikte vloer voor toepassing boven kruipruimten, en dient als een solide ondergrond voor steenachtige afwerkingen. De flexibele productiemethode en een uitgebreide voorraad zorgen voor snelle levertijden.
De combinatievloer is ook geschikt voor de renovatie van oude vloeren, met name in huizen die op houten palen staan of huizen die een lichte vloerconstructie vereisen.

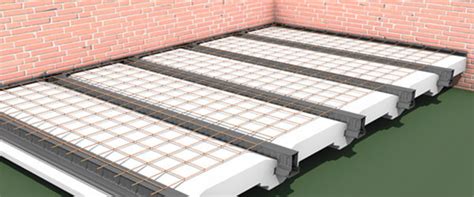

Componenten van de VBI Broodjesvloer
Een VBI broodjesvloer / combinatievloer bestaat uit de volgende componenten:
- Betonnen T-liggers (VBI liggers/balken): Deze zijn verkrijgbaar in verschillende lengtes. De S1 balken (T1) variëren van 148cm tot 423cm, S2 balken (T2) van 348cm tot 503cm, en S3 balken (T3) van 498cm tot 668cm. Voor standaard woonhuissituaties is elke balk geschikt bij de vereiste oplegging van 10cm.
- EPS-vulelementen (broodjes/Tempex): Deze lichtgewicht broodjes van polystyreen (EPS) zijn essentieel voor de isolatie en worden tussen de betonnen liggers geplaatst. Ze zijn verkrijgbaar in verschillende breedtes, waaronder 635mm.
- Wapeningsnet (bouwstaalmat): Dit wordt op de broodjesvloer gelegd en dient als wapening voor de daarop te storten betonnen druklaag.
- Beton (d অ্যাসিডruglaag): Een betonnen afdeklaag wordt gestort om de vloer af te werken en de constructieve integriteit te waarborgen.
De VBI broodjesvloer wordt voornamelijk toegepast op de begane grond, boven een kruipruimte.
Afmetingen en Hart-op-Hart Afstanden
De betonnen liggers van de broodjesvloer dienen hart-op-hart ongeveer 60 cm van elkaar te liggen. De standaardmaten van de vulblokken maken variaties in breedte minder handig, omdat de blokken dan verzaagd moeten worden. De VBI PS-renovatievloer kan worden voorzien van een gewapende betonnen druklaag.
Voor een druklaag wordt minimaal 4 cm beton gebruikt. De verhouding is ongeveer 55 liter betonspecie per vierkante meter, wat voor de smalle broodjes met een hart-op-hart afstand van 515 mm neerkomt op een specifieke hoeveelheid.
De RC-waarde van de HNX 635 variant is 3.7, wat duidt op een goede warmteweerstand.
Installatie en Afwerking
Bij het aanleggen van een broodjesvloer / PS-combinatievloer is het belangrijk om één systeem/fabrikant te kiezen en binnen dat systeem te blijven. De betonnen liggers moeten constructief ondersteund worden met een oplegging van 10 cm.
Voor de afwerking van de VBI broodjesvloer / combinatievloer wordt een betonnen afdeklaag gestort. De minimale dikte van de druklaag moet ervoor zorgen dat deze minimaal 40 mm (bij model PS200) of 50 mm (bij model PS210) boven het polystyreen uitreikt. Afhankelijk van de weersomstandigheden en het gebruikte betonmengsel, moet de druklaag minimaal 28 dagen uitharden voor volledige belasting.
De standaard dikte van een dekvloer ligt meestal tussen de 50 en 60 mm, wat voldoende is voor de meeste toepassingen in woningen en utiliteitsbouw.
Vloerverwarming en Leidingen
Het is niet aan te raden om leidingen of vloerverwarming rechtstreeks in de druklaag van een VBI of Havebo renovatievloer aan te brengen. Bovenop de druklaag kan een deklaag van ongeveer 5 centimeter worden aangebracht om vloerverwarming te integreren.
Wat is een broodjesvloer
Voordelen en Nadelen van de Broodjesvloer
Voordelen:
- Snelle levering: Producten zijn doorgaans op voorraad.
- Eenvoudige montage: Zonder kraan te leggen bij korte overspanningen (gewicht balken ca. 30 kg per meter).
- Monoliet af te storten vloer: Minder kans op scheurvorming bij harde vloerafwerkingen.
- Sparingen eenvoudig aan te brengen: Mits deze tussen de balken gerealiseerd kunnen worden.
- Geringe dikte: 210 mm exclusief druklaag en onderuitstekende isolatielaag; inclusief isolatielaag en druklaag ca. 350 mm.
- Geschikt voor diverse toepassingen: Uitbouw, renovatie en nieuwbouw.
Nadelen:
- Overspanningen: Mogelijk tot 6 à 7 m, maar aanbevolen wordt 5,5 m als maximum aan te nemen, tenzij er sprake is van geringe belastingen.
- Hogere lijnlasten: Let op bij hogere lijnlasten, vooral als deze buiten de T-balk gesteund worden. Lastspreiding is mogelijk door twee T-balken of meer vrijwel naast elkaar te leggen.
- Hogere puntlasten: Wees voorzichtig bij hogere puntlasten op het dunne betondeel van de broodjesvloer.
- Foutkans: Potentieel groter dan bij kanaalplaatvloeren en ribbenvloeren door het leggen van balken en broodjes.
Voor het berekenen van de benodigde materialen kunt u gebruik maken van de VLOERCALCULATOR of contact opnemen voor advies en een legplan.
