Het integreren van ventilatiesystemen in verlaagde plafonds, ook wel bekend als valse of hangende plafonds, is een veelvoorkomende praktijk, met name in nieuwbouwwoningen die moeten voldoen aan hedendaagse energienormen. Een ventilatiesysteem omvat onvermijdelijk een netwerk van verluchtingsbuizen die netjes weggewerkt moeten worden. Een verlaagd plafond biedt hiervoor een elegante oplossing.
De rol van verlaagde plafonds bij ventilatie

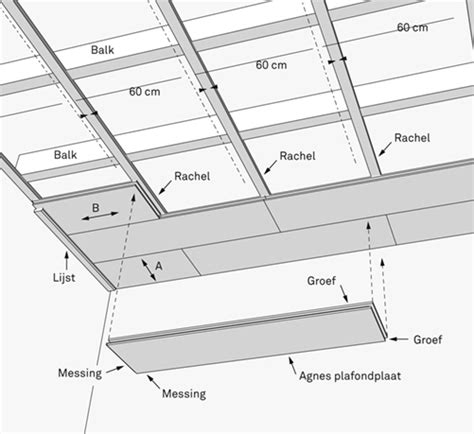

Een verlaagd plafond wordt gemonteerd aan de zijmuren en het bestaand plafond, waarbij een nieuwe draagconstructie wordt gecreëerd. Deze constructie bestaat doorgaans uit metalen profielen of houten regelwerk. Tussen het oude plafond en de nieuwe constructie worden leidingen en eventueel isolatie aangebracht. Na het wegwerken van alle kabels en leidingen wordt de open plafondconstructie gedicht, meestal met gipsplaten (stucplaten), maar ook hout en vezelplaten behoren tot de mogelijkheden. In deze stucplaten kunnen naar wens gaten worden geboord voor inbouwspots, ventilatie of speakers.
Een verlaagd plafond biedt diverse voordelen, waaronder:
- Isolatie: Het kan de ruimte isoleren tegen geluid en temperatuurschommelingen (kou en warmte).
- Energiebesparing: Door warme lucht naar beneden te drukken, wordt de temperatuur sneller aangenaam, wat kan leiden tot besparing op stookkosten.
- Geluidsreductie: Het aanbrengen van isolatiemateriaal in het verlaagde plafond kan geluidsoverlast, bijvoorbeeld van bovenburen, beperken.
- Esthetiek: Kabels en leidingen worden netjes weggewerkt, wat zorgt voor een strakke afwerking.
- Integratie van techniek: Het biedt de mogelijkheid om verlichting, ventilatie, speakers of zelfs airconditioningsystemen naadloos in te bouwen.
Ventilatie in de badkamer
Een specifieke toepassing is de ventilatie in een badkamer met een verlaagd plafond, zoals een trespa verlaagd plafond. Hierbij wordt een ventilatiebox met een rooster en een flexibele slang gebruikt om damp af te zuigen. Dit is in principe mogelijk, maar vereist extra aandacht voor vochtdichtheid. Het oorspronkelijke plafond boven het verlaagde plafond moet super vochtdicht worden gemaakt om te voorkomen dat condens in de ruimte daarboven terechtkomt.
Bij een metalen lamellenplafond onder gipsplaten, met ventilatie via de zijkanten van de lamellen en ontluchtingen in het gipsplafond, zijn er ook overwegingen. Aluminium lamellen nemen snel warmte op, wat kan leiden tot condensvorming, zeker als er waterleidingen in de buurt zijn. Het is belangrijk dat een centraaldoos bereikbaar blijft, zelfs met een verlaagd plafond. Een verlaagd plafond kan ook een broedplaats voor stof worden.
Ventilatiebuizen en Plameco spanplafonds
Nieuwbouwwoningen vereisen tegenwoordig ventilatiesystemen, wat resulteert in een netwerk van ventilatiebuizen. Spanplafonds, zoals die van Plameco, bieden een ideale oplossing om deze buizen onzichtbaar weg te werken. Een spanplafond kan flexibel worden geplaatst, net onder de buizen, en is geschikt voor elke ruimte, inclusief vochtige ruimtes zoals badkamers en keukens.
De voordelen van Plameco spanplafonds voor ventilatieintegratie zijn:
- Naadloze afwerking: Meestal zonder naden en geplaatst zonder kap- en breekwerken.
- Geen verdere afwerking nodig: Niet te bepleisteren of te beschilderen, wat kosten bespaart.
- Ruime afwerkingsmogelijkheden: Integratie van verlichting, airconditioning en ventilatiesystemen.
- Stil: Ingebouwde airco-systemen geven nauwelijks geluidsoverlast.
Voor het wegwerken van ventilatiebuizen in een verlaagd plafond zijn er verschillende opties qua buisafmetingen. Hoewel een buis met een diameter van 16 cm soms wordt genoemd, is het vaak mogelijk om rechthoekige buizen van 7 à 8 cm hoog weg te werken. Het is belangrijk om de lengtes beperkt te houden en voldoende buizen te gebruiken om het gewenste debiet te behalen. Een buisdiameter van 9 cm kan ook volstaan, waarbij soms twee units (één voor afvoer, één voor aanvoer) worden gebruikt.
Technische overwegingen bij ventilatiesystemen in plafonds
Bij het ontwerpen van een ventilatiesysteem in een verlaagd plafond zijn er diverse technische aspecten van belang:
- Debiet en luchtsnelheid: In een woonkamer is een maximum debiet van 150 m³/h gebruikelijk. Een standaard ventiel van 125 mm diameter kan dit aan, mits de luchtsnelheid onder de 3 m/s blijft om geluidsoverlast te beperken.
- Buismateriaal en vorm: Rechthoekige buizen kunnen een optie zijn voor beperkte afstanden, maar het debiet moet hierbij beperkt blijven. Metalen buizen kunnen sneller condenseren.
- Aantal inblaas- en afvoerpunten: De indeling van de woning en de eisen van de bewoners bepalen het aantal benodigde punten.
- Drukverliezen: Overgangen tussen buizen van verschillende diameter, vormen, bochten en collectoren veroorzaken drukverliezen, wat invloed heeft op het totale debiet.
- Compacte VMC-units: Er zijn VMC-units (Ventilation Mécanique Contrôlée) beschikbaar met gereduceerde afmetingen, ideaal voor ruimtes met beperkte hoogte. Deze units zijn vaak minder dan 20 cm dik en bieden een luchtstroom tot 200 m³/h.
Bij plafondmontage van VMC-units is het essentieel om modellen te kiezen met speciale montagebeugels. Onderhoudsgemak is ook belangrijk; filters moeten vanaf de onderkant toegankelijk zijn. Sommige luchtverdeelkasten kunnen direct op de unit worden geklikt voor een ultracompact systeem.
Hoewel het mogelijk is om buizen van 16 cm diameter weg te werken, is het vaak efficiënter en esthetischer om rechthoekige buizen te gebruiken. Voor grote afstanden of hogere debieten kan het nodig zijn om meerdere buizen te laten uitmonden in één opening, of om het systeem op te splitsen.
Het kiezen van het juiste ventilatiesysteem en de correcte installatie in een verlaagd plafond is cruciaal voor een gezond en comfortabel binnenklimaat. Het kan een uitdaging zijn om de juiste balans te vinden tussen functionaliteit, esthetiek en technische haalbaarheid. Raadpleeg bij twijfel altijd een professional.
