Dampdicht isoleren van ventilatiekanalen: werkwijze, materialen en belangrijke aandachtspunten

Voor kanalen die koudere lucht transporteren dan de omgevingstemperatuur, is dampdichte isolatie essentieel. Hiermee voorkom je condensvorming, vochtophoping en in het ergste geval, betonrot.

Een belangrijk doel van dampdicht isoleren is om condensvorming te voorkomen door temperatuurverschillen in de luchtkanalen te beheersen, zodat er geen ultrakleine waterdruppels kunnen ontstaan.

Bij wtw-installaties komt er hierdoor voor de installateur een nieuwe uitdagende isolatieklus bij: het dampdicht isoleren van ventilatiekanalen.

Stap-voor-stap: hoe pak je dampdicht isoleren van DYKA AIR aan

1. Snijd het isolatiemateriaal op maat. Meet en teken de juiste buislengte af met een potlood, merkkrijt of watervaste viltstift. Tip: Het materiaal is licht krimgevoelig bij temperatuurverandering. Zorg er daarom voor dat je het materiaal iets ruimer snijdt.

2. Smeer de randen in met lijm. Kort de DYKA AIR buis in op de gewenste lengte met een buissnijder (voor de ronde buis) of met een PVC zaag (voor de ovale buis). Een PVC zaag is een fijn getande zaag die zorgt voor zo min mogelijk bramen. Het is belangrijk om de buis haaks af te zagen. Wanneer je namelijk niet haaks afkort heb je niet overal evenveel contactvlak met lijm tussen buis en hulpstuk. De insteekdiepte met het daarbij horende lijmvlak is zo ontworpen dat je een goede luchtdichte verbinding krijgt. Wijk je er vanaf, dan zal de verbinding zwakker zijn.

3. Bevestig de twee delen aan elkaar. Meet en markeer de insteekdiepte (het lijmvlak) van het hulpstuk met een potlood of stift. Dit doe je door het hulpstuk er op te zetten en af te tekenen. Komen de buizen in het zicht? Markeer dan de insteekdiepte met afplakband. Na het insmeren met lijm haal je het afplakband eraf en zie je geen markering meer. Deze stap is belangrijk om te voorkomen dat je later te veel of te weinig lijm gebruikt. Met dat je het hulpstuk over de buis plaatst om de insteekdiepte te markeren merk je meteen of de passing strak of ruim is. Onze tip: Markeer niet met een scherp voorwerp. Dit zorgt voor een verzwakking van het leidingsysteem en kan later voor lekkage zorgen.

4. Ontbraam de buis. Na het afkorten is het belangrijk om alle bramen en/of oneffenheden te verwijderen met een ontbramer. Heb je deze niet bij de hand, dan kan dit ook met een vijl. Het ontbramen van de buis is belangrijk omdat het ervoor zorgt dat je gemakkelijk kan aanschuinen en het voorkomt dat er een kleine deeltjes PVC in je lijmverbinding terecht komen waardoor je een vervuilde en slechte lijmverbinding krijgt.

5. Schuin de buis aan. Voordat je kunt beginnen met het lijmen van de DYKA AIR buis en hulpstuk dien je de buis nog aan te schuinen over minimaal 10% van de wanddikte onder een hoek van 10-15 graden. Doe dit voor de ronde buis met een aanschuinapparaat voor het beste resultaat. Het aanschuinen zorgt ervoor dat je de buis, na het reinigen en in te smeren met lijm, makkelijker het hulpstuk in krijgt. Daarnaast zorgt het ervoor dat er makkelijker PVC lijm vloeit tussen de buis en het hulpstuk. Tip: Schuin je de buis te ver aan, dan kan de buis voorbij de stootrand van het hulpstuk komen waardoor de luchtstroom wordt onderbroken en meer geluid kan creëren in je kanalensysteem. Schuin je de buis niet ver genoeg aan, dan is het monteren van de verbinding (stap 8) lastiger.

6. Buis en hulpstuk reinigen. Reinig het buiseinde (tot waar je hebt gemarkeerd) en de binnenkant van het hulpstuk met DYKA PVC reiniger. Breng het reinigingsmiddel aan met een schone pluisvrije reinigingsdoek. PVC Reiniger doet meer dan alleen schoonmaken en ontvetten. Tip van DYKA: Zorg ervoor dat de reiniger is verdampt en eventueel gevormde condens aanslag is verwijderd voordat je de PVC lijm aanbrengt.

7. Voor het beste resultaat isoleren wij onze DYKA AIR buizen en hulpstukken met een hoge kwaliteit flexibele isolatie van 13 mm dik rubber met gesloten cellen. Door de integratie van een waterdampbarrière in de isolatiecelstructuur, voorkom je condensatie. Naast de thermische isolatie, heeft het isolatiemateriaal ook een akoestische functie. Het absorbeert namelijk ook deels het geluid en dempt de trillingen van de kanaalwand.

8. Prefab- of seriematige levering: de geïsoleerde ventilatiekanalen zijn geschikt voor de seriematige- en appartementenbouw. Wij leveren de DYKA AIR geïsoleerde kanalen aan als prefab set, zodat je tijd bespaart op de installatie. Liever losse dampdichte kanalen en hulpstukken om zelf te assembleren? Ook dat is mogelijk. Meer weten over DYKA AIR geïsoleerde kanalen?

9. Bij toepassing van bouwproducten is het belangrijk dat producten niet bijdragen aan brandvoortplanting en verspreiding van rook in een gebouw. Door toevoeging van dampdichte isolatiebuizen en hulpstukken veranderen de eigenschappen van het kanaalwerk. Er is veel verschil in brandbaarheid tussen de diverse isolatiematerialen. Sinds maart 2003 worden deze opgesteld in zeven euronormen.

Materialen en systemen

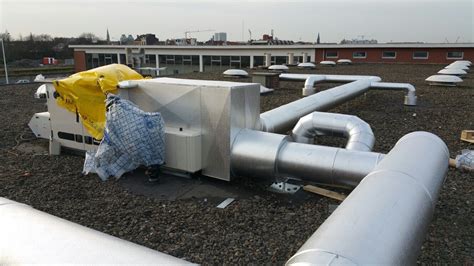

Bij Ventilatie Techniek Brabant werken wij met verschillende soorten isolatie, waaronder Armaflex, Climcover en Rockwool. Armaflex vermindert geluidsoverdracht en werkt tegen condensatie in de ventilatiekanalen. Climcover is een drukvaste glaswoldeken die uitwendig wordt toegepast en afwerkt met aluminiumbeplating. Rockwool biedt een hogere brandwerendheid en kan ook uitwendig worden toegepast. De keuze hangt af van de toepassing en positie van de kanalen.

Door luchtkanalen te isoleren wordt rendement gehaald, blijft de stookinstallatie efficiënter werken en wordt energie verspilling verminderd. Geluidsreductie en gezonde lucht zijn extra voordelen. Condensvorming kan leiden tot schimmels en een slechte luchtkwaliteit als kanalen niet goed geïsoleerd zijn op de juiste plekken.

Isolatiemateriaal voor de beste resultaten moet dampdicht zijn en de integratie van een waterdampbarrière ondersteunen. Armaflex XG kan bijvoorbeeld dampschermfuncties combineren met flexibiliteit.

Brandveiligheid en normen

Bij brandveiligheid spelen brandklassen en rookontwikkeling een cruciale rol bij de classificatie van isolatiematerialen. De classificering volgens de Europese normen helpt bij het kiezen van materialen die geen bijdragen aan branduitbreiding en rookverspreiding.

Wanneer condensatie kan optreden, bieden wij het Teclit-systeem aan als methode voor dampdicht isoleren in specifieke situaties. Voor gebouwen installatiesystemen geldt dat isolatie van lucht- en ventilatiekanalen kan leiden tot aanzienlijk energiebesparing en een gezondere leef- en werkomgeving door vermindering van geluidsoverlast en condensatie.

Gebouwinstallatiesystemen kunnen een belangrijke rol spelen bij de voortplanting van geluid in gebouwen. Isolatie van luchtkanalen vermindert geluidsoverlast bij installatie- en ventilatiesystemen. De kanalen uit verschillende materialen zoals EPP, EPS en polyolefine isolatieschuim vereisen passende montagesystemen, waardoor onderhoud eenvoudiger wordt.

Kortom, dampdicht isoleren van ventilatiekanalen is essentieel om condensatie, schimmel en energieverliezen te beperken en zo een gezond binnenklimaat en betere energie-efficiëntie te realiseren.
