Ventilatieroosters vormen een essentieel onderdeel van elk ventilatiesysteem, zowel voor de afvoer van vervuilde lucht als voor de toevoer van frisse lucht. In hedendaagse, steeds beter geïsoleerde woningen is een efficiënt ventilatiesysteem met de juiste roosters op de juiste plekken van cruciaal belang voor een gezond leefklimaat.
Een ventilatierooster faciliteert de luchtcirculatie, waardoor vervuilde, vochtige lucht het huis kan verlaten en schone, droge lucht kan binnenstromen. Dit draagt bij aan een constante aanvoer van verse lucht en een continue afvoer van potentieel schadelijke stoffen zoals koolmonoxide en vluchtige organische stoffen, die anders kunnen leiden tot gezondheidsproblemen en schade aan de woning door schimmelvorming.
Hoe Werken Ventilatieroosters?

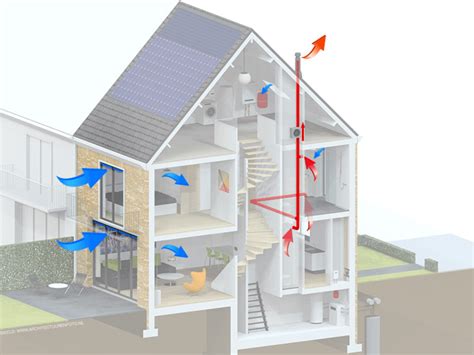

Ventilatieroosters functioneren op basis van luchtdrukverschillen en het natuurkundige principe dat warme lucht opstijgt. In systemen met natuurlijke ventilatie stroomt schone, frisse buitenlucht door lager gelegen roosters naar binnen, terwijl vuile, warme lucht via hoger gelegen roosters het huis verlaat.
Bij mechanische ventilatie worden de roosters aangestuurd door een centrale unit die lucht afzuigt of toevoert via de ventilatiekanalen. Zelfs bij gedeeltelijk mechanische systemen, waarbij enkel de afvoer mechanisch gebeurt, kan verse lucht op natuurlijke wijze binnenstromen via de ventilatieventielen.
Soorten Ventilatieroosters en Hun Toepassingen
De markt biedt een enorm scala aan ventilatieroosters, verkrijgbaar in diverse vormen, kleuren en maten, en vaak ook op maat te laten maken. In essentie kunnen ventilatieroosters worden onderverdeeld in roosters die direct verbinding maken met de buitenlucht en roosters die de lucht binnen het huis laten circuleren. Veel roosters beschikken bovendien over extra functionaliteiten zoals brandveiligheid, geluidsdemping of ingebouwde schermen.
Raamroosters
Raamroosters worden gemonteerd in het glas of de kozijnen van ramen en zorgen voor een constante toevoer van frisse lucht. Ze zijn beschikbaar in verschillende maten, materialen en kleuren, en kunnen optioneel worden uitgerust met geluidsdempers.
Gevelroosters
Gevelroosters bevinden zich aan de buitenkant van de woning en kunnen zowel lucht aan- als afvoeren. Ze zijn doorgaans rond of vierkant en verkrijgbaar in materialen zoals aluminium en kunststof. Deze roosters zijn geschikt voor zowel natuurlijke als mechanische ventilatiesystemen, inclusief Warmteterugwinsystemen (WTW), en kunnen voorzien zijn van extra functies zoals terugslagkleppen.
Plafondroosters

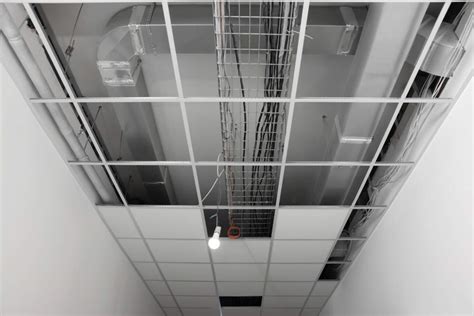

Plafondroosters, met name de varianten voor systeemplafonds van 600x600 mm, worden veelvuldig toegepast in grotere commerciële ruimtes zoals kantoorpanden en winkelcentra met mechanische ventilatie. Ze kunnen zowel lucht toevoeren als afvoeren en zijn ontworpen om grote hoeveelheden lucht te verwerken.
Wandroosters
Wandroosters kunnen worden geplaatst op binnenmuren, deuren en rechthoekige kanalen. Ze zijn ideaal voor de afvoer van zowel koude als warme lucht en zijn populair in grote ruimtes zoals kantoren en theaters. Wandroosters kunnen worden uitgerust met vaste of instelbare schoepen voor controle over de luchtstroom, en er bestaan ook zichtdichte varianten voor een esthetische afwerking.
Kanaalroosters (Spirobuisroosters)
Kanaalroosters, ook wel spirobuisroosters genoemd, worden direct op spirobuizen bevestigd. Vervaardigd uit gegalvaniseerd staal, kunnen ze zowel lucht af- als toevoeren. De instelbare schoepen bieden de gebruiker controle over de luchtstroom.
Wervelroosters
Wervelroosters zijn uitermate geschikt voor plaatsing in plafonds of spirobuizen. Ze zorgen voor een optimale luchtverdeling en comfort, ongeacht de temperatuur van de lucht, wat ze ideaal maakt voor grote ruimtes. Ze zijn verkrijgbaar in diverse maten en soms instelbaar.
Jetroosters
Jetroosters zijn ontworpen voor grote, hoge ruimtes met mechanische ventilatie, zoals winkelcentra en kantoorpanden. Een belangrijk voordeel is hun relatief stille werking, zelfs bij hoge luchtsnelheden. Ze kunnen worden aangesloten op rechte luchtkanalen, flexibele slangen en spirobuizen, en zijn instelbaar om de luchtstroom te reguleren.
Plintroosters
Plintroosters zijn populair in woningen en kunnen worden gemonteerd op plinten, deuren en binnenmuren. Ze worden gebruikt voor zowel toe- als afvoer van lucht in ruimtes met natuurlijke en mechanische ventilatie.
Buitenmuurroosters
Zoals de naam al aangeeft, worden buitenmuurroosters in buitenmuren geplaatst voor zowel luchttoevoer als -afvoer. Ze zijn verkrijgbaar in diverse maten en materialen zoals gegalvaniseerd staal en aluminium.
Ventilatie in Specifieke Ruimtes
Een goede ventilatie in het gehele huis is essentieel. Bepaalde ruimtes vereisen echter extra aandacht vanwege de snelle verslechtering van de luchtkwaliteit:
- Badkamer en Toilet: Deze ruimtes produceren veel vocht, wat de ideale voedingsbodem vormt voor bacteriën en schimmels als het niet effectief wordt afgevoerd.
- Keuken: Koken en afwassen genereren vocht, geurtjes en potentieel schadelijke stoffen. Adequate ventilatie voorkomt gezondheidsproblemen en schimmelvorming. Indien een afzuigkap aanwezig is, volstaat een toevoerrooster voor verse lucht.
- Meterkasten: Het is aan te raden om ventilatieroosters op zowel een hoog als laag punt in meterkasten te plaatsen, mede gezien het feit dat gas zwaarder is dan lucht.
Ook in droge ruimtes zoals slaapkamers en woonkamers is ventilatie belangrijk om vochtige lucht af te voeren en te vervangen door droge buitenlucht.
Installatie en Onderhoud
De installatietijd van ventilatieroosters varieert afhankelijk van het aantal en de locatie. Over het algemeen zijn ventilatieroosters onderhoudsvriendelijk en vereisen ze slechts tweemaal jaarlijkse reiniging. Vaak zijn de onderdelen afneembaar, waardoor zelfonderhoud mogelijk is.
Het is cruciaal om ventilatieroosters nooit volledig af te sluiten, zelfs niet in de winter, om een gezond binnenklimaat te waarborgen. Tochtklachten kunnen leiden tot het onbewust sluiten van roosters, wat de luchtkwaliteit negatief beïnvloedt.
Voor een optimale werking worden zelfregelende ventilatieroosters aanbevolen, die de luchttoevoer automatisch aanpassen aan de omstandigheden. Voorverwarmde ventilatieroosters verwarmen de binnenkomende buitenlucht, wat energiezuiniger is maar wel een hoger energieverbruik kan hebben.
Regelmatige inspectie en reiniging, idealiter door een professional, zijn aan te raden. Periodiek onderhoud (klein onderhoud elke twee jaar, groot onderhoud elke vier jaar) van de ventilatiebox, ventielen en afvoerkanalen zorgt voor een optimaal functionerend systeem.
Ventilatieventielen: De Fijnere Regeling van Luchtstroming
Ventilatieventielen zijn een cruciaal onderdeel van mechanische ventilatie en WTW-systemen, verantwoordelijk voor het correct aan- en afvoeren van lucht conform het Bouwbesluit. Ze zijn doorgaans rond en worden aangesloten op ventilatiekanalen in het plafond of de muur.
Afvoerventielen en Toevoerventielen
- Afvoerventielen (extractieventielen): Voeren vervuilde, vochtige lucht af, voornamelijk uit natte ruimtes zoals badkamers, toiletten en keukens. Ze kunnen ook worden gebruikt in huizen met natuurlijke ventilatie.
- Toevoerventielen (pulsieventielen): Voeren schone, droge lucht aan, vaak vanuit een WTW-systeem, en worden doorgaans geplaatst in droge ruimtes zoals slaapkamers en woonkamers. Ook deze zijn compatibel met natuurlijke ventilatie.
Bij gedeeltelijk mechanische systemen, waar enkel de afvoer mechanisch is, stroomt de verse lucht op natuurlijke wijze binnen via de ventilatieventielen.
Installatie en Keuze van Ventielen
Het kiezen van het juiste ventilatieventiel begint met het meten van de diameter van het ventilatiegat (gangbare maten zijn 100, 125 en 150 mm). Vervolgens bepaalt men of een toevoer- of afvoerventiel nodig is. Bij twijfel kan een universeel ventiel, dat voor beide functies geschikt is, een uitkomst bieden.
Ventielontwerpen variëren van standaard witte kunststof modellen tot luxe designvarianten in metaal of gekleurd kunststof, waaronder platte, vierkante of zelfs instucbare modellen voor een naadloze integratie.
Een correcte installatie, bij voorkeur door een vakman, is essentieel om problemen zoals verhoogde weerstand, geluidsoverlast of schade aan het systeem te voorkomen. De meeste ventielen worden bevestigd met klemveren.
Regelmatige reiniging van ventielen (één tot twee keer per jaar) is noodzakelijk om stofophoping te voorkomen. Het is belangrijk om de luchtstroom nooit volledig af te sluiten, zelfs niet bij verstelbare ventielen, om schimmelvorming te voorkomen.
Richtlijnen en Normen (Bouwbesluit)
Het Bouwbesluit stelt richtlijnen op voor luchtverversing in woningen, waarbij onderscheid wordt gemaakt tussen verblijfsruimtes, toiletruimtes en badruimtes. Luchtsnelheden worden uitgedrukt in meters per seconde (m/s).
Bij een WTW-systeem mag de aanzuigsnelheid van buitenlucht niet meer dan 3 m/s bedragen om binnendringen van regenwater te voorkomen. Hoewel er geen strikte regel is voor de uitblaassnelheid, kan deze via een gevel tot 8 m/s reiken, waarbij de weerstand kwadratisch toeneemt met elke meter per seconde.
Voor horecagelegenheden hanteren gemeentelijke instellingen vaak een ventilatievoud van 3,8 x 10⁻³ m³/sec per m².
Overstroomvoorzieningen
Een overstroomvoorziening is cruciaal om lucht van de ene ruimte naar de andere te laten stromen, via een onder- of overdruk, vaak door een kier onder de deur. Een opening van 1 cm² kan ongeveer 0,3 m³/u lucht verplaatsen. Bij een deur van 90 cm breed is theoretisch 183,33 cm² aan opening nodig.
Een gebrek aan adequate overstroomvoorzieningen kan leiden tot slechte ventilatie of zelfs het vacuüm zuigen van ruimtes, wat resulteert in een ongezond binnenklimaat.
WTW-berekeningen en Aandachtspunten
Een WTW-berekening bepaalt de benodigde luchtverversing per uur (m³/h) op basis van maximale ventilatiecapaciteit. Het principe is dat de luchttoevoer of -afvoer de beperkende factor is. Het kopen van een WTW-unit enkel op basis van de inhoud van het huis is een veelgemaakte fout.
Het is raadzaam om rekening te houden met een overcapaciteit van 10-20% voor de WTW-unit om te voorkomen dat deze op maximale capaciteit draait.
Het direct aansluiten van een afzuigkap op de WTW wordt streng afgeraden; deze dient direct naar buiten te worden afgevoerd of via een recirculatiesysteem te werken. Een afzuigkap wordt beschouwd als incidenteel gebruik en dient niet te worden meegenomen in de ventilatieberekening.
Plafondventilatoren: Zomer- en Winterstanden
Hoewel de primaire focus op ventilatieroosters ligt, is het vermeldenswaardig dat plafondventilatoren ook een rol spelen in het binnenklimaat. Deze ventilatoren hebben doorgaans twee standen:
- Zomerstand: De ventilator draait met de klok mee, waardoor lucht recht naar beneden wordt geblazen voor een verkoelend effect.
- Winterstand: De ventilator draait tegen de klok in, waarbij koude lucht naar boven wordt aangezogen. Warme lucht die zich aan het plafond verzamelt, wordt hierdoor naar beneden geduwd, wat zorgt voor een gelijkmatigere verwarming van de ruimte.
De omzetting tussen deze standen gebeurt meestal via een knop op de ventilator zelf.
