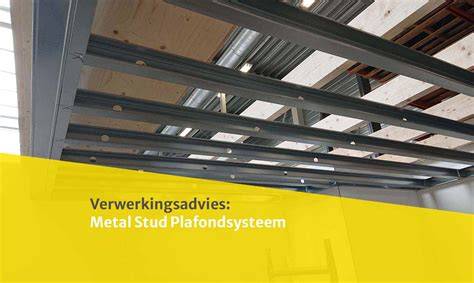

Het Metal Stud Plafondsysteem is een handige constructie waarmee je eenvoudig een verlaagd plafond kunt monteren. Dit systeem bestaat uit verschillende profielen, afhangers en diverse andere hulpstukken. Deze profielen vormen samen een metalen frame van verzinkt staal waarop je de gipsplaten monteert. De ruimte tussen de profielen kun je gemakkelijk vullen met isolatiemateriaal, zoals glaswol- of steenwolplaten. Kies je een enkel of dubbel raster?
Voordat je begint met de montage van de constructie, kies je tussen een enkel of dubbel raster van metal stud C-plafondprofielen. Een dubbel raster kan gunstig zijn wanneer je het aantal bevestigingspunten aan de bovenliggende constructie wilt beperken. Daar staat tegenover dat je een extra laag profielen en kruisverbinders monteert. Voor lichtere constructies of kleinere ruimtes kan een enkel raster een goede keuze zijn, vooral als materiaalbesparing een rol speelt. Bij de keuze spelen ook de afmetingen van de ruimte, de gewenste plafondverlaging, de beplating en eventuele extra belastingen een rol. We leggen uit hoe je beide opties maakt.
De juiste afmetingen voor een metal stud plafond hangen onder andere af van de dikte en het type gipsplaat dat je gebruikt. Ook de gekozen profielen, het aantal plaatlagen en eventuele eisen aan brandwerendheid, geluidsisolatie of belasting zijn van invloed. Kies bij de montage van het plafond áltijd een goede combinatie van gipsplaten, profielen en hart-op-hartafstanden die bij elkaar hoort. De aanbevolen hart-op-hart afstanden voor verschillende gipsplaten zijn hieronder vermeld. Controleer bij afwijkende profielen, platen, extra belastingen of specifieke prestatie-eisen altijd de actuele verwerkingsvoorschriften van de fabrikant. Het combineren van onderdelen uit verschillende plafondsystemen kan invloed hebben op de toegestane afstanden.
Hart-op-hart afstanden in mm bij een dubbel raster
- Gipsplaat: 9,5 RK Gipsplaat; C-Plafondprofielen (a); Plaatdragende C-Plafondprofielen (g); Afhangers (d); 1250 mm; 400 mm; 1000 mm;
- Gipsplaat: 12,5 AK Gipsplaat; 1250 mm; 500 mm; 1000 mm;
- Gipsplaat: 2 x 12,5 Gipsplaat; 750 mm; 500 mm; 750 mm.
De juiste hart-op-hart afstanden voor een enkel raster verschillen van die van een dubbel raster. Deze afstanden vind je verderop in deze kennisbank. Bij het monteren van een metal stud systeemplafond met een dubbel raster werk je met twee soorten profielen: Metal stud C-plafondprofielen en Metal stud U-plafondprofielen (U27). De maximale overspanning is afhankelijk van de breedte van het toegepaste metal stud profiel, de beplating en de volledige systeemopbouw. Het volgende advies voor montage is gebaseerd op het gebruik van gipsplaten van 9,5 mm dik met ronde kanten. Begin met het bevestigen van het U-profielen aan de omliggende wanden. Door foamband op het U-profiel aan te brengen, kun je de geluidsoverdracht via de aansluiting beperken. Bevestig het U-profiel altijd aan een voldoende draagkrachtige ondergrond. Afhankelijk van het materiaal van de wanden gebruik je de volgende bevestigingsmiddelen: hout, bestaande gipswand, beton of metselwerk. Bevestig het U-profiel aan de wand met een hart-op-hartafstand van 600 mm tussen de bevestigingspunten. De U-profielen kun je met een blikschaar inkorten tot de juiste lengte. Vervolgens monteer je de C-plafondprofielen bovenop de U-profielen om het hoofdregelwerk te creëren. Deze C-profielen plaats je op een onderlinge afstand van 1250 mm. Het hoofdregelwerk bevestig je vervolgens aan het plafond, oftewel de bovenliggende constructie. Gebruik afhangers en bevestigingsmiddelen die geschikt zijn voor de betreffende ondergrond en de belasting van het plafond. De afhangers worden geplaatst met een maximale afstand van 1000 mm tussen de bevestigingspunten. Dit betekent dat zowel de maximale afstand tussen de afhangers als de onderlinge overspanning van het plafond niet meer dan 1000 mm mag zijn. Welke afhanger bij jouw project past, lees je verderop in dit kennisbankartikel!
Let op: plaats de eerste ophangpunten van de C-profielen op maximaal 400 mm van de wand. Dit zorgt voor extra stabiliteit langs de randen van het plafond. Onder het hoofdregelwerk monteer je de plaatdragende C-plafondprofielen. Deze schuif je in de U-profielen en plaats je op een onderlinge afstand van 400 mm. Bevestig deze plaatdragende C-profielen aan het hoofdregelwerk met metal stud kruisverbinders. Plaats een kruisverbinder op ieder punt waar de C-profielen elkaar kruisen. De C-profielen kun je, indien nodig, verlengen met behulp van een metal stud verbindingsstuk. Zorg ervoor dat de verbindingen tussen naast elkaar liggende profielen verspringen. Zo voorkom je dat meerdere verbindingen op dezelfde lijn liggen en heb je extra stabiliteit. Nadat het metalen frame van verzinkt stalen profielen is gemonteerd, kun je de gipsplaten vastschroeven om het verlaagde plafond af te maken. Monteer de gipsplaten haaks op de plaatdragende C60/27-profielen. Laat de naden tussen de platen verspringen en zorg dat kopse naden voldoende worden ondersteund. Gebruik gipsplaatschroeven met een lengte die past bij het aantal plaatlagen. Draai de schroeven zo diep dat de kop iets in de plaat ligt, zonder het karton te beschadigen. Volg voor de schroefafstanden, randafstanden en voegafwerking de verwerkingsvoorschriften van de fabrikant.
Wil je verlichting, installaties of andere elementen in of aan het plafond aanbrengen? Controleer dan vooraf of de gekozen systeemopbouw geschikt is voor de extra belasting. Zwaardere onderdelen bevestig je doorgaans rechtstreeks aan de bovenliggende bouwconstructie en niet alleen aan de gipsplaat of plafondprofielen.
Bestel direct gipsplaten! Bij een plafond met een enkel raster worden de C-plafondprofielen zowel als hoofdregelwerk als plaatdragend regelwerk gebruikt. Dit betekent dat er slechts één laag profielen is die de gipsplaten draagt en aan het bouwplafond wordt opgehangen. Hierdoor zijn er doorgaans meer afhangpunten nodig dan bij een dubbel raster. Dit zorgt voor meer bevestigingswerk aan de bovenliggende constructie en een langere montagetijd. De C-profielen schuif je in de U-plafondprofielen en bevestig je vervolgens met afhangers aan het bouwplafond. Omdat de stabiliteit van een enkel raster sterk afhankelijk is van de afhangers, moet je de ophangpunten zorgvuldig plaatsen om doorbuiging te voorkomen. De exacte afstanden tussen de C-profielen en de afhangpunten hangen af van het profiel, het type gipsplaat, het aantal plaatlagen en de volledige systeemopbouw. De juiste afhanger kiezen: drie opties zijn beschikbaar: de ankerhanger, de direct hanger en de nonius hanger. Hieronder lees je wanneer je voor welke optie kiest.
- De ankerhanger is geschikt wanneer je het metal stud plafond aan een balklaag wilt ophangen. De hanger wordt haaks op de balklaag bevestigd en kan daarna in de C-profielen worden geklikt. Deze hanger heeft een vaste lengte van 170 mm. Kies voor de ankerhanger wanneer je een plafond met een balklaag hebt en een haakse bevestiging nodig is.
- De directhanger biedt flexibiliteit wanneer een haakse bevestiging niet nodig is. Deze hanger kan worden gebruikt om het hoofdregelwerk binnen een bereik van 30 tot 125 mm onder het bouwplafond af te hangen. De directhanger heeft dezelfde functie als de ankerhanger, maar biedt meer aanpassingsmogelijkheden in termen van hoogte. Gebruik de directhanger wanneer je een kleinere verlaging nodig hebt en geen haakse bevestiging wilt of hoeft te maken.
- De nonius hanger is geschikt voor grotere afstanden tussen het bouwplafond en het verlaagde plafond. Dit systeem bestaat uit drie aparte onderdelen: de nonius onderhanger, de nonius bovenhanger en de nonius pen, die je los moet bestellen. De nonius bovenhanger kan in verschillende lengtes worden geleverd, waardoor je grotere afstanden kunt overbruggen. De onderdelen worden met elkaar verbonden door middel van nonius pennen. Wij bieden de nonius hanger als set aan, omdat je deze drie onderdelen altijd samen nodig hebt. Kies de nonius hanger wanneer je grote afstanden moet overbruggen tussen het bouwplafond en het verlaagde plafond.
Met behulp van onderstaande tabel kun je bepalen hoeveel producten je ongeveer nodig hebt voor een plafond met een enkel of dubbel raster. Hierbij gaan we uit van een hart-op-hart afstand van 400 mm. Voor profielen die een hart-op-hart afstand van 300 mm hebben verhoog je de factor met 1,3. Profielen met een hart-op-hart afstand van 500 mm verhogen met 0,8. Kies altijd afhangers en bevestigingsmiddelen die geschikt zijn voor het gekozen plafondsysteem, de ondergrond en de verwachte belasting. Een aangegeven draagvermogen van een afzonderlijk onderdeel kan niet los worden gezien van de bevestigingswijze en de volledige plafondconstructie. Voor de metal stud U-plafondprofielen zijn de exacte afmetingen van de ruimte nodig om de hoeveelheid te bepalen. Hierbij is vooral de omtrek van het plafond van belang. Heb je nog vragen? Heb je na het lezen van deze handleiding nog vragen over het monteren van een metal stud plafondsysteem? Neem dan gerust contact op met één van onze productspecialisten.
Meer van dit? Op deze pagina staat een overzicht van al onze handige metal stud montage handleidingen in PDF, deze handleidingen kun je downloaden door op de link te klikken. Wij hebben montage handleidingen voorzowel metal stud wanden als metal stud plafonds. In deze handleidingen leggen wij op eenvoudige wijze stap voor stap uit hoe een metal stud wand of plafond wordt gemonteerd. Handleiding voor Metal stud 75/1.50.1.A. Handleiding voor Metal stud 100/1.75.1.A. Eenvoudige plafondmethode voor ruimtes met overspanningen tot maximaal 5m. Bepaal de gewenste hoogte van het verlaagde Metal Stud plafond en duid die aan in de vier hoeken van de ruimte. Gebruik zonodig de pasdarm (darmwaterpas) of laser om overal dezelfde hoogte te garanderen. Trek op de aangeduide hoogte met de smetkoord een lijn op de tegenover elkaar staande lange muren. Bevestig op de twee langste muren een Metal Stud MSH profiel. Maak ze om de 60 cm vast met spijkerpluggen of schroeven. Bevestig op de twee kortste muren een Metal Stud MSV profiel. Zet ze om de 125 cm vast met spijkerpluggen of schroeven. Bevestig ze aan de Metal Stud MSH profielen met Teksschroeven alvorens met het beplaten van de constructie te beginnen. Een verlaagd Metal Stud plafond is makkelijk te isoleren. Is de plafondbreedte kleiner dan de lengte van de Gyproc plaat? Plaats de Metal Stud MSV profielen exact om de 30 cm. Zo vermijd je extra voegwerken aan de kopse kant van de plaat. Bij grotere breedtes kunnen de platen ook dwars op de profielen gemonteerd worden. Gebruik de 4xABA-plaat voor een eenvoudige en perfecte voegafwerking.
Wanneer je bij ons voor een verlaagd plafond of scheidingswand kiest maken wij vrijwel altijd een metal stud constructie. Hier maken wij gebruik van de MS profielen, die tevens de basis zijn voor de constructie van plafonds en wanden. De C-profielen komen verticaal te staan en plaatsen wij ze om de 60 cm tussen de horizontale MS profielen. Deze komen horizontaal te liggen en gebruiken wij ze voor de constructie voor de vloer en het plafond. Echter gebruiken wij voor de constructie van verlaagd plafond meestal de CD60/27 metalstud profielen. Om de plafondprofiel onder en bovenprofiel met elkaar verbinden maken wij gebruik van metal stud kruisverbinders. Deze zijn soms nodig voor een dubbel frame en dus minder ophangpunten. Ook besparen wij dan montage tijd en verminderen we er het contactgeluid mee. Hiernaast mogen de directhangers niet ontbreken en zijn ze cruciaal voor de metal stud constructie van hangend plafond. De directhangers dienen voor het bevestigen van CD60/27 plafondprofielen. Eerst schroeven wij zo’n plafond direct afhanger vast aan het plafond.
How to: een Gyproc Metal Stud Plafond plaatsen

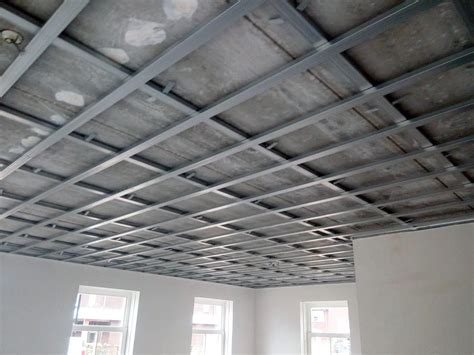

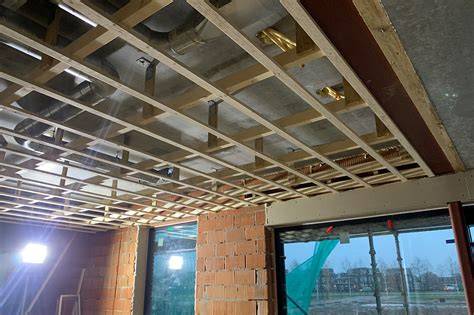

Metal Stud Constructie Verlaagd Plafond Op de volgende afbeelding zie je de metal stud constructie zwevend plafond bij een totale renovatie van een woonhuis. Zoals je ziet lopen er allerlei leidingen en bedradingen door het plafond. Warm- en koud- waterleidingen ten behoeve van radiatoren zijn straks netjes weggewerkt. Ook leidingen voor de elektra en datakabels zitten netjes onder de metal stud constructie. Ten slotte monteren wij er nog MS stucplaten op en boren we er de nodige uitsparingen in voor plafondspots.
Metal stud profielen Verlaagd plafond woonkamer en diverse leidingen zoals elektra, internet en water. Zoals je ziet heeft ons bouwbedrijf veel ervaring met diverse metal stud draagconstructies voor scheidingswanden en plafonds. Ben je benieuwd hoeveel het verlagen van jouw plafond gaat kosten? Een verlaagd plafond kan je plaatsen door middel van metalen profielen waarop je gipsplaten bevestigt. Ontdek in dit do-it-yourself advies hoe je stap voor stap een verlaagd plafond plaatst.
Meet vanaf de vloer de gewenste hoogte van het verlaagd plafond en duid die aan in de vier hoeken. Gebruik zonodig een laserwaterpas om overal dezelfde hoogte te garanderen. Bevestig op de twee langste muren een horizontaal profiel. Bevestig op de twee kortste muren verticale profielen. Bevestig ze aan de horizontale profielen met Tekschroeven alvorens met het beplaten van de constructie te beginnen. Is het plafond breder, maar wil je toch metalen profielen gebruiken? Gebruik dan ‘bredere’ metalen profielen. Zo overbrug je overspanningen tot 480 cm. Je kan natuurlijk ook een extra ophangstrook aan het plafond bevestigen. Een verlaagd plafond met metalen profielen is gemakkelijk te isoleren. Leg het isolatiemateriaal gewoon bovenop het profielenframe. Is de plafondbreedte kleiner dan de lengte van de gipsplaat? Plaats dan de plaat overlangs. Zo vermijdt je extra voegwerken aan de kopse kant van de plaat. Bij grotere breedtes kunnen de platen ook dwars op de profielen worden gemonteerd.
Bij het gebruik van metalen profielen om een verlaagd plafond te plaatsen, moet je rekening houden met een maximale plafondoverspanning. Fiche 1.5 - Verlaagd plafond monteren. Stap 1 Teken op de omringende wanden de nieuwe plafondhoogte af minus de gipsplaatdikte. De eerste en de laatste draad ca. Het eerste en laatste profiel komen op max. Klik deze vervolgens m.b.v. de Knauf kruisverbinder vast aan het reeds gemonteerde basisprofiel Knauf CD 60/27. Stap 9 Begin vanuit een hoek met het monteren van de gipsplaten en bij voorkeur haaks op de Knauf CD-profielen 60/27 en met verspringende naden om de akoestische isolatie te verbeteren, de glaswol Knauf Insulation TI 135U plaatsen. Stap 10 Gebruik hiervoor een schroefmachine voorzien van het schroefhulpstuk Knauf HK 11 en Knauf snelbouwschroeven 25 mm. Heeft u de wens om een extra ruimte te creëren of wilt u een voorzetwand plaatsen, dan is een metal stud wand de ideale oplossing.
1. Neem nu nog een verticaal metal stud profiel en knip deze met een blikschaar op lengte. De horizontale metal stud profielen gemonteerd zijn aan de vloer en het plafond kunt u beginnen met de verticale profielen. De metalstud profielen zijn vervaardigd uit sendzimir verzinkt staal en hebben met een materiaaldikte van 0,6 mm scherpe randen en kanten. Meet eerst de afstand van vloer tot plafond. Trek van de lengtes 1 cm af en knip de verticale metal stud profiel op deze maat. Plaats de eerste verticale metal stud profiel met de open zijde naar het MSV profiel op de wand. De dichte achterkant van dit profiel dient op ca. 50 cm vanaf de muur geplaatst worden. Nadat het profiel waterpas is gezet, kunnen de overige verticale metal stud profielen om de 60 cm (hart op hart) geplaatst worden. 3. Als het framewerk eenmaal staat, is het tijd om de gipsplaten te gaan monteren. De eerste gipsplaat moet op breedte worden gemaakt. Leg de gipsplaat op een vlakke ondergrond en snij deze met een scherpe afbreekmes op maat. Als de plaat op lengte is, zet u hem recht overeind tegen het metalen framewerk aan. TIP! 4. Als de wand enkelzijdig is voorzien van gipsplaten kunnen we beginnen met het isoleren van de wand. Plaats de steenwol of glaswol in de wand opening. Stapel de isolatie op tot boven aan toe en snij de laatste op lengte. 5. Achterhout t.b.v. ophangingen kunnen nu ook worden geplaatst. Het achterhout bij ons in de shop kan zo in de wand geplaatst worden deze is op maat te bestellen. 6. De gipsplaten die nu tegen de wand komen moeten niet recht tegen over de eerste gipsplaten staan maar moeten verspringen t.o.v. de andere plaat. 7. Als de wand er eenmaal staat wilt u hem natuurlijk graag afwerken. Op dit moment heeft u schroefgaten en verticale naden. Het gaasband/voegband is om te voorkomen dat de naden later gaan scheuren. Het gaasband kunt u gemakkelijk plakken in de naden. Het is zelf klevende band en zal dus eenvoudig hechten aan de gipsplaat. Als het gaasband is aan gebracht kunt u beginnen met het vullen van de naden en schroefgaatjes. Gebruik hiervoor de kant en klare vuller. TIP! Breng niet te veel vuller aan deze moet u later weer weg schuren. Via onze wanden wizard is het eenvoudig een complete metal stud wand te kopen. U vult een aantal gegevens in, waarna ons systeem alle benodigdheden voor uw wand berekend. Een plafond maken met metal stud is een veelgebruikte oplossing als je een strak plafond wilt en tegelijk ruimte nodig hebt voor kabels, spotjes of isolatie. Het systeem werkt met metalen profielen en gipsplaten. Dat is overzichtelijk. Maar het lukt alleen echt netjes als je vooraf goed plant en tijdens de opbouw blijft controleren.
In deze gids lees je hoe een plafond op metal stud meestal wordt opgebouwd, welke keuzes belangrijk zijn en welke details later het verschil maken. Wil je ook breder snappen hoe dit soort keuzes passen in een afbouwtraject? Wat bedoelen mensen met: Plafond maken met metal stud?
Bij plafond maken met metal stud maak je een verlaagd plafond met een metalen frame (profielen) waar je gipsplaten op schroeft. Daarna werk je naden en schroefgaten weg. Het doel is een rustig plafond dat klaar is voor verf of stucwerk. Dit systeem wordt vaak gekozen omdat je: een strak eindbeeld kunt maken, techniek uit het zicht kunt houden, hoogteverschillen of koven kunt creëren, isolatie kunt toevoegen voor comfort. Belangrijk om te onthouden: zo’n plafond is meestal “vast”.
