Een breedplaatvloer is een vrijdragende systeemvloer die bestaat uit een 50 tot 80 mm dikke, gewapende, geprefabriceerde betonplaat met zichtbare doorlopende tralieliggers (onderwapening). In het werk wordt op de breedplaatvloer een wapeningsnet en een constructief meewerkende betonlaag (druklaag) gestort, waardoor ook een monoliete betonvloer ontstaat. De spancon- en herziene richtlijnen beschrijven de noodzaak van koppelwapening en voldoende hechting tussen breedplaat en druklaag om delamineren en scheiding te voorkomen.
Algemene opzet en kenmerken van breedplaatvloeren
In de Spancon-vloeren worden standaard voorspanwapening, verdeelwapening en tralieliggers toegepast. De maximale overspanning ligt rond 8 m, of tot 10 m met voorspanning. Breedplaatvloeren dienen tussen opleggingen te worden onderstempeld en, indien buiten eind-steunpunten gekoppeld, vereist koppelwapening langs de langsnaden om een monoliet geheel te behouden. Zonder koppeling kan de vloer delamineren, het contactoppervlak afnemen en het verbinding met de druklaag zwakker worden.

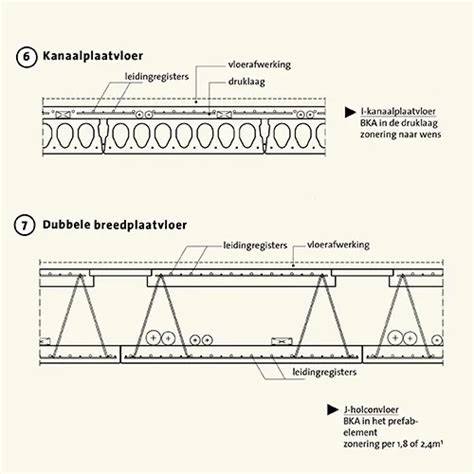

Er bestaan varianten zoals breedplaatvloeren met houtvezelbeton aan de onderzijde voor akoestische demping. De breedplaat werkt als verloren bekisting en biedt ruimte voor kanalen en leidingwerk (elektriciteit, water, ventilatie, riolering) die in de druklaag kunnen worden ingestrooid. De gangbare afmetingen liggen bij breedte 3-7,2 m en lengtes tot 10 m; diktes variëren met 200-300 mm en vaak 50 mm afwerklaag. Voor akoestiek geldt doorgaans dikte > 300 mm plus 50 mm afwerklaag.
Koppeling en de rol van koppelwapening

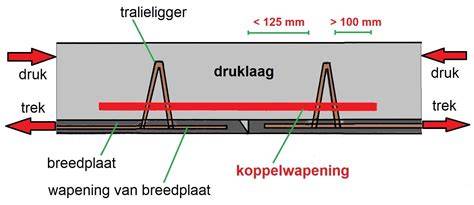

Koppelwapening is essentieel voor lange breedplaatvloeren om de verbinding tussen prefab schil en in het werk gestorte druklaag te waarborgen. Zonder koppeling verslechtert het contactoppervlak, vermindert het onderling contact tussen platen en kan de druklaag de breedplaat niet efficiënt overdragen. De koppeling moet minimaal 100 mm voorbij de eerste tralieligger achter de plaatrand doorlopen.
In 2017 liep Eindhoven Airport Parkeergarage tegen ernstige problemen aan door ontbreken van voldoende koppeling tussen breedplaten (bubbledeck-vloer), wat uiteindelijk leidde tot instortingsrisico op een overspanning van circa 12 m. Dit voorval benadrukte dat koppeling, zeker bij overspanningen >8 m, cruciaal is voor constructieve veiligheid.
Ontwerp- en uitvoeringsfasen
Tijdens de bouw moeten breedplaten tussen opleggingen worden onderstempeld. Na het plaatsen van de bekisting en de breedplaat wordt de druklaag gestort en verhard, waarna de breedplaatvloer volledig functioneel wordt als monoliet systeem. De constructieve wapening wordt vooraf berekend en getekend door engineeringbureaus (bijv. Iposim), inclusief onderslagafstanden en doorbuiging.
Leidingen en kanalen worden in de druklaag ingesmolten; bij installaties kan onderdeel van de bekisting verschuiven naar de randkist of geïntegreerde randkist mogelijk zijn. De rand- en randkistelwerkzaamheden kunnen verschuiven van aannemer naar fabriek, afhankelijk van de gekozen detailing. Betonkernactivering kan ook mogelijk zijn als optie.
Voordelen en nadelen ten opzichte van andere systeemvloeren
- Voordelen:
- Grote vormvrijheid en eenvoudige uitsparingen; naadloze aansluiting is mogelijk, wat esthetisch en functioneel aantrekkelijk kan zijn.
- Leidingen en kanalen kunnen in de druklaag worden geïntegreerd; na het storten is de plaat als één geheel te beschouwen.
- De tralieligger fungeert tevens als hijsmiddel en draagt bij aan de sterkte en stijfheid van de constructie.
- Nadelen:

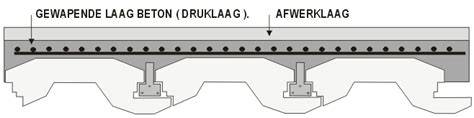

- Relatief gewicht hoger dan kanaalplaatvloeren; bij sommige varianten is gewicht verlaagd door 'bubbledeck'-achtige holtes.
- Tijdelijke onderstempeling en randbekisting zijn nodig; montage kan trager verlopen en vereist extra aandacht voor koppelpuntensystemen.
- Koppeling tussen breedplaatvloeren vereist, met bijzondere aandacht bij lange overspanningen en bij aanpassingen in later stadium.
Kritieke aandachtspunten en leerpunten uit incidenten
Het Eindhoven Airport-incident toonde de noodzaak aan van juiste koppeling bij de voeg met tralieliggers langs de langsnaad en de mogelijke verankering achter de tralieligger. Het incident leidde tot herziening van berekeningsregels en de publicatie van het Stapellenplan 2022, met aanvullende eisen voor CC2-constructies en overspanningen >8,5 m. Belangrijk is dat de effectieve lengte van de koppelstaven (leff) een grote invloed heeft op de weerstand van mechanisme 2 (afschuiven van het aansluitvlak) en 3 (uittrekken tralieligger). Voor kortere leff-waarden zijn aanpassingen nodig in de rekenregels om conservatieve maar realistische berekeningen te waarborgen.
In rekenwerk en beoordelingen van bestaande breedplaatvloeren zijn Stappenplan-beoordelingsregels (2019) en de herziene versie (Stappenplan 2022) prominent. De bevindingen tonen dat voor veel voorkomende configuraties een correctiefactor kan worden toegepast bij semi- en probabilistische analyses om de betrouwbaarheid te vergroten bij oudere constructies. Voor kopvoegen (naad aan eindzijde) geldt dat tralieliggers loodrecht op de naad aanwezig zijn en extra aandacht vereist is voor de verdeling van tralieliggers en de bijbehorende krachttransfer.
Versterken van afgekeurde breedplaatvloeren kan met CFRP (carbon laminates) aan de onderzijde, zoals ontwikkeld door ABT in samenwerking met Vogel, wat excentrische trekkracht toevoegt en de draagkracht herstelt. Dit biedt een oplossing voor bestaande bouw zonder volledige demontage, vaak in combinatie met onderbouw- en ontwerpwijzigingen.
Technische notities en normen
Belangrijke normen en richtlijnen zijn NEN-EN 206, NEN 8005, NEN-EN 1992-1-1 (Eurocode 2), BRL 0203 en CUR-Aanbeveling 99. De rekenregels voor beoordeling van bestaande breedplaatvloeren zijn in de loop van de tijd aangepast, met Stappenplan 2019 en Rev. 2022. Per 1 juli 2024 is de onderzoeksplicht uitgebreid naar CC2-constructies met overspanning groter dan 8,5 m. De combinatie van leff en Asv bepaalt de maximale trekkracht in de koppelwapening en de benodigde grenswaarden voor veiligheid en bruikbaarheid.
Toepassingsvoorbeelden en ontwerpvarianten
In woning- en utiliteitsbouw worden strokenvloeren en breedplaatvloeren toegepast; breedplaatvloeren worden vaak ingezet omdat leidingen en kanalen gemakkelijk geïntegreerd kunnen worden en de vloer na storten als één geheel functioneert. De breedplaat kan gekoppeld zijn aan verschillende systemen en varianten, zoals densiteit van bekisting en de aanwezigheid van geïntegreerde randkisten. Voor gevel- en randkisten kunnen opties bestaan die nog vooronderzoeken en engineering vereisen.
Samenvatting van belangrijkste cijfers en verhoudingen
- Maximale overspanning: circa 8 m (tot 10 m met voorspanning).
- Koppelwapening: minimaal 100 mm voorbij eerste tralieligger, doorlopend langs de langsnaden.
- Voordelen: naadloze aansluitingen, snelle montage bij prefabcomponenten, en multifunctionele ruimte voor leidingen.
- Nadelen: extra stempels en randbekisting, mogelijk zwaarder gewicht en noodzaak tot betrouwbare koppeling.
- Incidentele lessen: correcte koppeling bij lange overspanningen en aandacht voor kopvoegen in 3D-tralieliggers.
Proefbelasting breedplaatvloer
Verzamelde lessen uit incidenten en recente regelgeving benadrukken dat koppeling en hechting tussen breedplaat en druklaag cruciaal zijn voor veiligheid en lange levensduur van de constructie. Een zorgvuldige forensische aanpak bij bestaande bouw en het toepassen van CFRP-versterkingen bieden effectieve oplossingen voor daaropvolgende renovatie en versterking.
