Een dakdoorvoer op een plat dak is een cruciaal onderdeel van een goed functionerend hemelwaterafvoersysteem. Een plat dak heeft geen natuurlijke afwatering, waardoor water langer op het dak blijft. Daarom is een gecontroleerde opening in de dakconstructie essentieel om lekkages tegen te gaan en water effectief af te voeren naar een regenpijp of -put. In dit artikel combineren we de belangrijkste inzichten over kiezelbakken, stadsuitlopen, steekstukken en EPDM-voorschriften met praktische aanwijzingen voor de installatie van een verticale dakdoorvoer.
Waarom een kiezelbak en waar te bevestigen
Het bevestigen van de kiezelbak hangt af van het soort dak. Het meest voorkomende dak is een plat dak met bitumen dakbedekking, waarbij een loden kiezelbak wordt gebruikt. Het is dan van belang dat je de bak eerst behandelt met een primer. Daarna schuif je deze door het dak heen en breng je de dakbedekking eroverheen aan. De opening van de bak moet uiteraard open blijven. Daarna kan je de stadsuitloop over de uitloop van de kiezelbak schuiven. De stadsuitloop zit los op het eind en hoef je niet te lijmen, te kitten of te solderen. De stadsuitloop sluit je aan op de regenpijp.
Belang van blad- en vuilbescherming
Veel kiezelbakken worden niet meer standaard geleverd met een kiezelrand of bladvanger. Hierdoor worden grind en bladeren niet meer tegengehouden. Zorg er dus ook voor dat je een bladvanger gebruikt. Een goede afvoer moet altijd rekening houden met mogelijke verstoppingen door vuil of bladeren, zeker bij platte daken waar water niet snel wegloopt.
Wat is een steekstuk en waarom is het handig?
Voor wie hemelwater moet afvoeren via een inpandige hemelwaterafvoer heeft Jan Wit en Zoon een aluminium steekstuk die hierop perfect aangesloten kan worden. Ons assortiment bestaat uit alle gangbare maten, passend in een pvc afvoerpijp. De types 90 en 110 zijn aan te sluiten op een mof (niet meegeleverd). De lengte van het steekstuk is afhankelijk van de standpijp. Deze steekstukken worden veel toegepast bij renovatie.
Anjo als leverancier en toepassingsgebied
Bij Jan Wit en zoon bieden we een ruim assortiment kiezelbakken zowel in aluminium als in lood, deze kiezelbakken zijn afkomstig van de firma Anjo, gevestigd in Beverwijk. Anjo is sinds 1964 een begrip in de markt op het gebied van daktoebehoren in aluminium, kunststof en roestvast staal. Vanuit Beverwijk bedienen zij de markt door innovatieve oplossingen op het gebied van ventilatie, hemelwaterafvoer, rookgasafvoer en mechanische ventilatie voor de Nederlandse, Duitse, Belgische en Franse markt geleverd.
Welke soorten dakdoorvoeren bestaan er en hoe kies je?
Standaard dakdoorvoeren worden los geleverd zonder geïntegreerde slabbe. Prefab dakdoorvoeren zijn vooraf voorzien van een geïntegreerde slabbe of dakstrook in EPDM, PVC of TPO. Hierdoor is de aansluiting op het dak sneller, netter en gegarandeerd waterdicht. Niet iedere dakdoorvoer is geschikt voor elk type dakbedekking. De aansluiting tussen de doorvoer en het dakvlak bepaalt hoe goed het dak waterdicht blijft. Het plaatsen van een dakdoorvoer vraagt om zorgvuldigheid. Een verkeerde aansluiting is vaak de oorzaak van lekkage.
Gepatenteerde prefab Quick-Slide Dakdoorvoeren zijn opgebouwd uit een volledig modulair systeem wat toepasbaar is op elk type dakbedekking dankzij de verschillende soorten manchetten. Eén basisproduct met twee functies. De recyclebare polypropyleen toepassingen van de QS-dakdoorvoer zijn duurzaam, UV-bestendig en bieden een effectieve thermische onderbreking, waardoor er geen koudebruggen ontstaan.
Belangrijke installatietips voor een waterdichte dakdoorvoer
- Zorg voor voldoende overlap tussen doorvoer en dakbedekking (minimale overlap zoals voorgeschreven door de fabrikant).
- Gebruik altijd de juiste lijm, kit of lasmethode passend bij het dakmateriaal.
- EPDM-dakbedekking vereist vaak specifieke verlijmingsmethoden met watergedragen EPDM-lijm; gebruik kwalitatief hoogwaardige materialen voor langdurige waterdichtheid.
- De klemringen of slabben moeten correct geplaatst zijn om lekkages te voorkomen; voor EPDM-slabben is een naadloze aansluiting gewenst.
Materialen, opties en praktische overwegingen
Voor platte daken zijn EPDM-dakdoorvoeren populair vanwege hun waterdichte verbinding. EPDM-dakdoorvoeren hebben een EPDM-slabbe die fabrieksmatig aan een PE-buis wordt gelast, waardoor een monolithische verbinding ontstaat. Voordelen hiervan zijn onder andere geen naden of klemringen in kritieke zones, en een betere compatibiliteit met EPDM-dakbedekking.
EPDM-dakdoorvoeren zijn geschikt voor zowel nieuwe daken als renovaties en kunnen gecombineerd worden met interne of externe leidingen. Voor dakterrassen, koepels of andere doorvoeren kiezen dakwerkers vaak EPDM-prefabafdichtingen om lekkage te reduceren.
Aanpassingen aan het dak en de arcering van stroomsystemen
Wanneer je een dakdoorvoer op een plat dak plaatst, is het cruciaal om de aansluiting op de dakbedekking correct te doen. Een goede overlap tussen doorvoer en dakbedekking (minimaal de afgedekte rand) en de juiste keuze van het materiaal (EPDM, bitumen, PVC, zink, aluminium) zijn bepalend voor de duurzaamheid en lekvrijheid. Een vals gebruik van lijm of een onjuiste montage kan lekkage veroorzaken.
Standaard systemen op platte daken: puntafvoeren, lijnafwatering en stadsuitlopen
- Puntafvoeren (dakdoorvoeren): water wordt via een dakdoorvoer opgevangen en afgevoerd naar een buis. Deze methode vereist afschot naar de doorvoerpunten.
- Lijnafwatering: lange dakranden met een goot langs een gevel of in het dakvlak; water stroomt over de goot naar één of meerdere doorvoeren.
- Stadsuitloop: horizontale dakdoorvoer in de opstaande rand die rechtstreeks in een regenpijp of goot uitmondt; kan functioneren als hoofdafvoer of noodoverstort.
Bij hellende daken worden dakgoten en regenpijpen gebruikt, maar op platte daken is juist de correcte uitvoering van een dakdoorvoer, stadsuitloop en eventuele vergaarbak noodzakelijk om water te verzamelen en af te voeren. Een vergaarbak kan helpen bij het controleren van de stroming en het voorkomen van verstopping door bladeren of grind.
Dimensioneren en aansluitingstechnieken
De capaciteit en diameter van een hemelwaterafvoer bepaal je op basis van dakoppervlakte, neerslagintensiteit en gewenste veiligheidsmarge. Voor kleine daken volstaat vaak Ø 50-75 mm; grotere daken vragen om Ø 75-110 mm of meer, afhankelijk van het debiet en de gebruiksintensiteit. Een vuistregel voor woningen: per m² dak heb je ongeveer 1 cm² afvoer nodig als minimale buisdiameter onder gunstige omstandigheden, maar bij extreme buien en verdichte dakconstructies is het beter grotere diameters te kiezen om verstopping te voorkomen.
Bij extreem weer en klimaatverandering houden ontwerpers rekening met zwaardere piekbuien. Men denkt aan grotere veiligheidsfactoren, extra afvoeren en noodoverstorten, eventueel in combinatie met dakbuffers zoals groendaken voor vertraagde afvoer.
Materialenkiezer en afvoertypen
Materialen die vaak worden toegepast zijn zink, PVC, aluminium, koper, gietijzer en roestvrij staal. EPDM-dakdoorvoeren zijn ideaal voor platte daken. Tabelonderdeel (verkort):
| Materiaal | Toepassing | Levensduur | Voordelen | Nadelen |
|---|---|---|---|---|
| Zink | Goten, uitlopen | 30-50 jaar | Herstelbaar, klassiek uitzicht | Duurt langer om te installeren |
| PVC | Goten en leidingen | 10-20 jaar | Goedkoop, lichtgewicht | Minder robuust, kan verkleuren |
| Aluminium | Goten, afvoeren | 20-30+ jaar | Modern, licht | Kan minder duurzaam zijn dan koper |
| Koper | Goten, bekleding | 50-100+ jaar | Zeer duurzaam, esthetisch | Hoogste prijs |
| EPDM-dakdoorvoer | Plat dak | 30-50 jaar | Waterdicht, naadloze aansluiting | Specifieke montage vereist |
Epische opsomming van installatietips
- Voorkom lekkage door correcte overlap en materiaalkeuze.
- Gebruik bladvangers en overweeg extra overlopen bij complexe dakvormen.
- Vergezellende systemen zoals steekstukken en stadsuitlopen vereenvoudigen renovaties.
- Bij renovaties kan een aluminium steekstuk perfect aansluiten op pvc-afvoerpijpen.

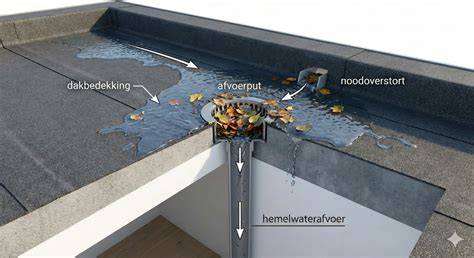

Infographic: overzicht van de belangrijkste onderdelen van een plat dak HWA-systeem
Video-guide: stap-voor-stap montage van een dakdoorvoer op EPDM
Hoe monteer ik een EPDM dakdoorvoer? Ontdek het in 2 stappen!
Kosten en subsidies (samenvatting)
Prijsverschillen tussen materialen en systemen hangen af van daktype, maatvoering en complexiteit. Voor Vlaamse regelgevingen is het belangrijk rekening te houden met hemelwaterverordening en EPC-implicaties bij renovaties en nieuwbouw. Premies en btw-voordelen kunnen van toepassing zijn bij renovatieprojecten, afhankelijk van de regio en leverancier.
Typische fouten bij dimensioneren en installatie
- Te weinig afschot, waardoor waterplassen ontstaan.
- Te weinig afvoeren of te veel concentratie op één punt.
- Onjuiste plaatsing van stadsuitlopen zonder voldoende afschot.
- Ontbreken van blad-/vuilroosters, waardoor verstopping ontstaat.
- Onvoldoende of lage noodoverstort, waardoor water naar binnen slaat bij extreme buien.
Checklist voor jouw project
- Bepaal het daktype en materiaal (bitumen, EPDM, PVC) en kies de juiste dakdoorvoer.
- Kies voor een kiezelbak met voldoende bladvanger of monteer een aparte bladvanger.
- Overweeg een steekstuk voor renovatie of een mof-verbinding met pvc-pijp.
- Dimensioneer diameter en aantal afvoerpunten op basis van dakoppervlak en lokale neerslagstatistieken.
- Bevestig de dakbedekking correct rondom de doorvoer en controleer op lekkages na montage.
