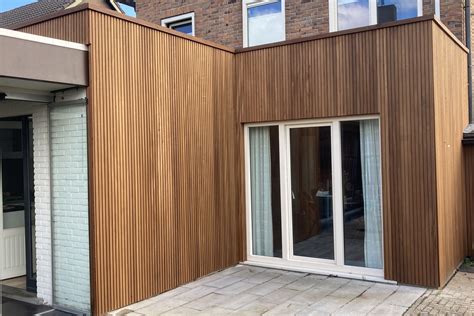

Blinde Bevestigingstechnieken voor Verticale Gevelbekleding

Bij het bekleden van een gevel, met name met verticale plaatsing van planken, rijst vaak de vraag naar een esthetisch aantrekkelijke en duurzame bevestigingsmethode. De voorkeur gaat hierbij uit naar blinde bevestiging, waarbij schroeven of nagels aan het zicht onttrokken blijven. Dit draagt bij aan een strakke uitstraling en kan de levensduur van het hout verlengen door het voorkomen van vochtindringing aan de zichtbare zijde.

Uitdagingen bij Verticale Blinde Bevestiging

Voor horizontale plaatsing van gevelplanken zijn montageclips een veelgebruikte en effectieve oplossing voor blinde bevestiging. Echter, bij verticale plaatsing ontstaan er specifieke uitdagingen. De planken worden niet direct aan de clips vastgeschroefd, wat bij verticale oriëntatie kan leiden tot het naar beneden zakken van de planken onder invloed van hun eigen gewicht. Dit wordt niet beschouwd als een "oplossing volgens de regels van de kunst".

Een mogelijke, maar minder ideale, oplossing is om de planken onderaan te laten rusten op een L-profiel. Dit profiel kan echter water ophouden, wat met name bij thermisch gemodificeerd hout, dat vocht snel opzuigt, kan leiden tot verkleuring en vlekken.

Traditionele methoden zoals het bevestigen met een nagelpistool en nageltjes zonder kop, of het opvullen van schroefgaten met lijm en schuurstof, zijn weliswaar opties. Het schieten op de rib van de plank kan de hechting en het schuren vergemakkelijken. Echter, bij verticale plaatsing kan het gebruik van clips, die bedoeld zijn om de plank vast te zetten, het afzakken niet volledig voorkomen. Thermo-hout werkt bovendien minder dan niet-behandeld hout, wat de voordelen van clips kan verminderen.

Innovatieve Blinde Bevestigingssystemen

Er zijn echter innovatieve systemen ontwikkeld die de voordelen van zowel verlijming als mechanische bevestiging combineren, met als doel een eenvoudige, snelle en veilige blinde bevestiging te realiseren. Een voorbeeld hiervan is het TUF-S systeem van SFS.

Voordelen van Conventionele Bevestigingsmethoden

Architecten, planners en gevelbouwers waarderen de conventionele methoden om de volgende redenen:

• Verlijming: Eenvoudige en snelle verwerking zonder speciaal gereedschap; mogelijkheid tot bevestiging van dunne gevelpanelen (vanaf 8 mm).
• Mechanische Bevestiging: Weersonafhankelijke installatie; goede brandwerende eigenschappen; mogelijkheid tot demontage zonder blijvende beschadiging.

Het nadeel is dat de sterke punten van de ene methode vaak de zwakke punten van de andere zijn. Geen enkele methode voldoet aan alle eisen.

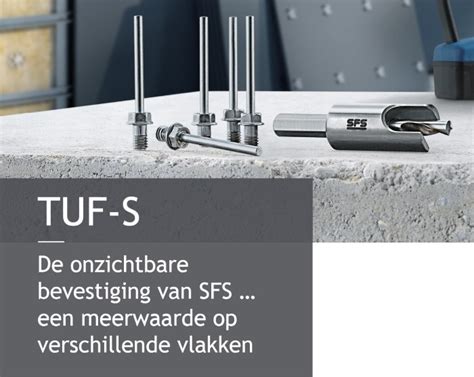

Het TUF-S Systeem van SFS

Het TUF-S systeem biedt een oplossing voor dit dilemma door de voordelen van beide methoden te integreren. Dit systeem is specifiek ontworpen voor een eenvoudige, snelle en veilige bevestiging aan de achterzijde van gevelplaten.

Efficiënte Assemblage en Veiligheid

Een van de grootste troeven van TUF-S is de efficiënte assemblage. Er is geen ondersnijding of speciaal gereedschap nodig. De bevestiging gebeurt via een blind gat, wat door één persoon direct op de bouwplaats kan worden uitgevoerd. Dit kan de installatietijd met wel 50% verkorten.

Bijzonder is de bevestiging aan de achterzijde van 8 mm dikke gevelpanelen, wat met conventionele methoden lastig is vanwege de vereiste exacte boordiepte. TUF-S, met zijn geringe verankeringsdiepte en hoge technische waarden, blinkt hierin uit.

Veiligheid is een belangrijk aspect van TUF-S. Het ontwerp voorkomt te strak aandraaien, en de radiale uitzetting bij het lostrekken van de trekpen zorgt ervoor dat de schroefdraad zich in het plaatmateriaal vastzet. Dit resulteert in uitstekende uittrekwaarden en voorkomt dat de bevestiging na verloop van tijd onbedoeld terugdraait door dilatatie of trillingen.

Weersonafhankelijke Gevelbevestiging

In tegenstelling tot verlijming, maakt de mechanische bevestiging met TUF-S installatie op elk moment van het jaar mogelijk, volledig onafhankelijk van de weersomstandigheden. De bevestigers zijn vervaardigd uit roestvast staal, wat zorgt voor uitstekende brandwerende eigenschappen.

Indien nodig, is demontage eenvoudig met standaardgereedschap, zonder blijvende schade.

Synergie met Achterconstructies

SFS biedt ook het NVELOPE NV3 achterconstructiesysteem, dat specifiek is afgestemd op de verborgen mechanische bevestiging met TUF-S. Dit totaalsysteem garandeert een hoogwaardig resultaat door de nauwkeurige afstemming van de componenten.

De horizontale NVELOPE agraffe profielen worden eerst op de verticale profielen bevestigd, waarna de panelen op de horizontale profielen worden gemonteerd. Dit draagt de lasten betrouwbaar en creëert de optimale voorwaarden voor de bevestiging van diverse gevelpanelen, zoals hogedruklaminaat (HPL), vezelcement en panelen met steenwolvezels.

Berekening en Ondersteuning

SFS biedt ondersteuning bij het bepalen van de benodigde componenten en het berekenen van de bevestigingsoplossingen, conform Europese normen. Dit garandeert resultaten van hoge kwaliteit. Vrijblijvend advies is beschikbaar, evenals een productselector.

Ervaring en Expertise van SFS

Sinds de jaren '80 ontwerpt SFS achterconstructies voor geventileerde gevels. De productlijn NVELOPE staat voor eersteklas techniek en efficiëntie, gericht op specifieke behoeften. Het resultaat zijn milieuvriendelijke en eenvoudig te installeren geventileerde gevelsystemen.

Alternatieve Bevestigingsmethoden en Overwegingen

Naast systemen zoals TUF-S, zijn er andere methoden voor blinde bevestiging, elk met hun eigen voor- en nadelen:

X-Clip Bevestigingssysteem

Dit systeem werkt met een clip die in een groef aan de achterzijde van het gevelprofiel klikt. De clip wordt op de achterconstructie bevestigd en houdt de planken stevig op hun plaats. De keuze voor dit systeem hangt af van factoren zoals de werking van het hout, de projectgrootte en de gewenste montagesnelheid.

Schroefnagels voor Channelsiding

Bij channelsiding planken, die vaak half over elkaar heen geplaatst worden, kan blinde vernageling toegepast worden. Hierbij wordt in de dunne, lange lip genageld, waarna de volgende plank eroverheen komt. Een alternatieve methode is het schroefnagelen in het dikkere gedeelte van de plank.

• Lengte van schroefnagels: Hanteer 2,5 keer de plankdikte (bv. 45 mm voor een 18 mm profiel).
• Bevestiging: De bolkopjes van de schroefnagels moeten op het hout blijven zweven en niet in het hout geslagen worden. Bij zachtere houtsoorten, zoals thermisch gemodificeerd Ayous, is het aan te raden om de laatste centimeter met de hand te doen om splijten te voorkomen.
• Uitlijning: Een belangrijke vereiste is dat alle schroefnagels mooi op een lijn zitten. Dit kan bereikt worden door gebruik te maken van een lange rechte lat of waterpas.
• Montage: Channelsiding planken mogen nooit te strak in elkaar geschoven worden. Er moet ruimte zijn voor uitzetting (1-2 mm) om bolstaan te voorkomen.
• Afdruiprand: De onderkant van de channelsiding planken kan schuin worden afgezaagd om een goede afdruiprand te creëren.
• Contact met de grond: Zorg voor een betonrand of opgemetseld gedeelte van minimaal 50 cm hoogte om contact met de grond en opspattend vocht te vermijden.
• Ventilatie: Zorg dat lucht verticaal kan bewegen door 2 cm afstand te houden tot de dakranden.

Bij het aanbrengen van channelsiding is het slim verdelen van de tussenruimtes cruciaal om een mooie afwerking te garanderen, met name bij het uitkomen bij kozijnen of het einde van de gevel.

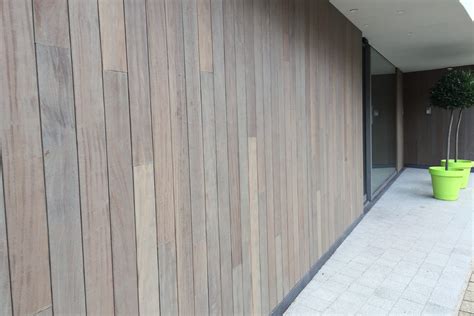

Ayous Houten Gevelbekleding

Ayous hout, thermisch gemodificeerd, valt binnen duurzaamheidsklasse 1/2, wat het uitermate geschikt maakt voor gevelbekleding. De voordelen van Ayous hout zijn:

• Duurzaamheid: Minimaal vervormen, krimpen of scheuren; levensduur tot 25 jaar.
• Lichtgewicht: Relatief licht in vergelijking met andere houtsoorten.
• Moderne Uitstraling: Lichtbruine tot bruine kleur voor een luxueuze uitstraling.
• Onderhoudsvrij: Vergrijst op natuurlijke wijze. Behoud van originele kleur vereist behandeling.

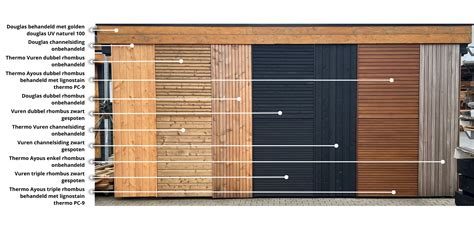

• Verschillende Uitvoeringen: Beschikbaar in diverse profielen zoals Barcode, Channelsiding, Triple Rhombus en Plancet. Maatwerk is mogelijk.
• Relatief Goedkoop: Ongeveer 25% goedkoper dan vergelijkbare gevelbekleding.

Stappenplan voor het Monteren van Ayous Gevelbekleding

1. Materiaal Aanschaffen: Kies voor Ayous hout met de juiste duurzaamheidsklasse.
2. Regelwerk Aanbrengen:
   • Breng een waterkerende en dampdoorlatende, UV-bestendige folie aan (bv. Morgovent VX Zwart of MorgoFassade Economic Zwart).
   • Bevestig het regelwerk met RVS schroeven. Gebruik tengelband voor water- en luchtdichte afdichting van niet- en schroefgaten.
   • Houd een regelafstand van 50 cm aan voor een strak beeld.
   • Zorg voor voldoende ventilatie (200 mm² per m² gevelbekleding) aan de boven- en onderzijde. Bij verticale gevelbekleding kan een dubbel regelwerk nodig zijn, waarbij het horizontale regelwerk schuin naar binnen afloopt (15-30 graden) om vochtophoping te voorkomen.
3. Gevelbekleding Aanbrengen:
   • Gebruik RVS ringnagels of schroeven. De koppen moeten op het oppervlak van het hout zitten, niet erin.
   • Bevestig schroef of nagel minimaal 50 mm van het einde om kopscheuren te voorkomen. Bij bredere profielen ( > 120 mm) twee nagels/schroeven gebruiken, met minimaal 15 mm afstand tot de rand.
   • Hanteer 3-4 mm expansieruimte per plank voor uitzetting en krimp.
   • Houd een minimale afstand van 300 mm tussen het hout en het maaiveld om aantasting door opspattend water te voorkomen.
4. Afwerking en Onderhoud:
   • Afwerking met beits is niet noodzakelijk; het hout zal op natuurlijke wijze vergrijzen.
   • Om de originele kleur te behouden, kan het hout behandeld worden.

Conclusie over Blinde Bevestigingssystemen

Blinde bevestigingssystemen zijn niet langer een luxe, maar een slimme standaardoplossing voor professionele bouwprojecten. Ze verhogen de montagesnelheid, verbeteren de kwaliteit en leiden tot een eindresultaat dat makkelijker verkoopt. Vooral bij projecten waar uitstraling, voorspelbare montagetijd en duurzaamheid belangrijk zijn, bieden deze systemen aanzienlijke voordelen.
