VIP-paneel (Vacuüm Isolatie Paneel) is een dun paneel dat wordt toegepast om uitstekende warmte-isolatie te bereiken met minimale dikte. Het paneel bestaat uit een microvezelkern, vaak op silica basis, omgeven door een dampdichte folie en een luchtledig vacuüm in de kern. Het doel is goede warmte-isolatie verkrijgen door een dunne, stevige plaat.
Wat is een VIP-paneel en waarom kiezen voor deze technologie?
Een VIP-paneel heeft een bijzonder lage λ-waarde en levert daarmee zeer hoge isolatiewaarden bij geringe dikte. Een voorbeeld is een VIP-paneel met λ-waarde 0,007 W/m·K; bij 6 cm dikte kan dit systeem een R-waarde bereiken die vergelijkbaar is met dikker traditionele isolatie. Dit maakt VIP-panelen uitermate geschikt voor situaties waar ruimte beperkt is, zoals renovaties, flappen in gevels, koelkasten en koelcellen, maar ook voor vlak bedekkende isolatie in gebouwde constructies.
VIP-panelen worden in de bouw toegepast in gevels, vloeren en daken. De panelen worden afhankelijk van de toepassing bevestigd met composietankers, lijm of een profielsysteem. Om naden te minimaliseren, worden VIP-panelen in veel gevallen op maat gemaakt. Afwerkingen zijn mogelijk met polystyreen, glasvezel, rubbergranulaat, aluminium of hout, waarbij polystyreen vaak wordt toegepast bij gevels en rubbergranulaat bij vloeren.
Technische specificaties en varianten
Kingspan Optim-R vacuüm isolatie is een prominente oplossing voor zeer beperkte ruimtes. Met een extreem dunne dikte en isolatiewaarde tot vijf maal hoger dan traditionele isolatiematerialen levert Optim-R een significante verbetering in thermische prestaties. Optim-R heeft een λ-waarde van ongeveer 0,007 W/m·K bij 6 cm dikte, wat een Rc-waarde oplevert die zich kan meten aan passievehuid-standaarden.
Daarnaast bestaan er verschillende VIP-varianten zoals Va-Q-tec’s VIP met een λ-waarde van circa 0,0044 W/m·K volgens leveranciersspecificaties. In de praktijk wordt echter rekening gehouden met randverliezen en aansluitingen, waardoor de effectieve λ-waarde iets hoger ligt, bijvoorbeeld 0,007 W/m·K bij genormeerde berekeningen die randverliezen en naden omvatten.
Voordelen van VIP-panelen:
- Hogere isolatiewaarden bij dunne platen (bijv. λ 0,0044 tot 0,007);
- Zeer dunne isolatieplaat mogelijk, ideaal voor renovatie en sponningen rondom ramen;
- Geschikt voor diverse toepassingen zoals geïsoleerde glaspanelen bij gevels, koelkasten, transportkoeling en koelcellen;
- Leverbaar op maat; standaardafmetingen bestaan en legpuzzel-achtige installatie met in-fill stukken;
Nadelen en aandachtspunten:
- Doorboren of beschadigen van de folie breekt het vacuüm en de isolatiewaarde keldert significant;
- Tijdens boren of doorslijpen moet worden voorkomen dat de isolatielaag beschadigd raakt; bij ook randafdichtingen spelen verliezen een rol;
- Prijspeil ligt hoger dan traditionele isolatiematerialen; economische afwegingen zijn nodig;
- Bij naden en aansluitingen is de warmtegeleidingswaarde vaak wat hoger dan in het middenvlak (0,007 i.p.v. 0,0044);
- Specifieke zorgvuldigheid bij montage en transport, aangezien vacuüm intact moet blijven.
Toepassingen: binnenzijde en samengestelde wanden
VIP-panelen worden veel ingezet bij renovaties waar plafond- en wandopbouw beperkt is. Ze verhogen de isolatiewaarde zonder dat deuren, plinten of drempels aangepast hoeven te worden. Bijvoorbeeld in binnenwanden of scheidingswanden waar beperkte opbouwruimte beschikbaar is. Daarnaast worden VIP-panelen toegepast in koel- en vriesruimten en logistieke systemen vanwege hun extreem lage warmtegeleiding.
Voor gevels waar de buitenzijde niet mag veranderen, bieden VIP-panelen maximale isolatie zonder aantasting van de geveluitstraling. In de praktijk worden VIP-panelen toegepast als dunne thermische scheiding tussen verschillende ruimten of in constructies waar ruimtebesparing verplicht is, zoals in energiebesparende renovaties en nieuwbouw met beperkte opbouwhoogte.
Aandachtspunten bij montage en verbindingen
VIP-panelen vereisen een zorgvuldige montage. Het vacuüm gaat verloren als de panelen doorboord worden. Bij aansluitingen tussen panelen, waar de kernVacuum ontbreekt, geldt een hogere warmtegeleidingswaarde; daarom wordt doorgaans een 0,007 W/m·K-hanteerde λ gebruikt voor rekenmodellen inclusief randverliezen. Tijdens installatie is het belangrijk om te werken met een legplan en passtukken (Optim-R-in-fill stukken) die naadloos de open plekken opvullen.
Bij toepassingen zoals Deck-VQ® is een andere vacuümisolatieoplossing specifiek ontwikkeld voor platte daken en terrassen waar ruimte beperkt is. Deck-VQ® combineert een dunne dakelement met PIR-topcover voor stevige en beloopbare panelen, geleverd met legplan en montage-opties (ballast of lijm).
Vergelijking: VIP-paneel in relatie tot traditionele isolatie
VIP-paneel heeft een λ-waarde van circa 0,006-0,007 W/m·K in praktijkberekeningen en kan bij 25-30 mm dikte al een hoog rendement leveren; in vergelijking met traditionele isolatiematerialen is dit extreem, waardoor de ruimtebesparing aanzienlijk is. In een tabelvorm samengevat:
| Eigenschap | VIP-paneel | Traditionele isolatie |
|---|---|---|
| Dikte (typisch) | 6 cm tot 33 mm (afhankelijk van toepassing) | 9-120 mm+ |
| Lambda (λ) | 0,006-0,007 W/m·K | 0,030-0,040 W/m·K (afhankelijk van materiaal) |
| R-waarde bij vergelijking | Hoge R-waarden bij lage dikte | Beperkte R-waarden bij dezelfde dikte |
| Montage | Voorzichtigheid tegen doorboren; legplan vereist | Algemene bevestiging met traditionele bevestigingsmiddelen |
Praktische voorbeelden en projecten
In de bouw wordt VIP toegepast in verschillende scenario’s: renovatieprojecten voor woningcomplexen waarbij radiatoren niet verplaatst hoeven te worden maar toch hoge isolatie vereist is; voor façades waar de uitstraling niet mag veranderen; en in koel- en opslagruimtes waar ruimtebesparing cruciaal is. Voorbeelden uit de praktijk tonen:

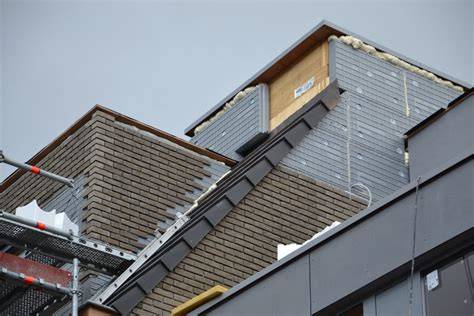

- Projecten waar VIP-panelen in combinatie met Trespa-sandwichpanelen gebruikt worden voor gevelisolatie met een Rc-waarde van 4,14 m2K/W bij 33 mm dikte;
- Renovaties waar het glas en de ventilatie zijn aangepast en VIP-isolatie in combinatie met HR++-glas wordt toegepast;
- Voor binnenruimtes en koelsystemen waar ruimte en gewicht belangrijke factoren zijn.
Bedrijven en leveringsmodellen
VIP-panelen worden op maat geproduceerd en geleverd. Leveranciers zoals Kingspan en Va-Q-tec bieden systemen aan met uitgebreide adviesdiensten, tekenwerk en legplannen. Ook bedrijven zoals Panelen Holland leveren VIP-panelen met complete oplossingen, van advies tot montage, met ruime voorraden en snelle levering.
In praktijk kan een project bijvoorbeeld bestaan uit het leveren van VIP-panelen met een dikte van 33 mm die Rc 4,14 m2K/W bereiken, toegepast in gevels en dakdelen, met aandacht voor legplan en passende glaslatten die plaatsing mogelijk maken bij renovatieprojecten.
Samenvatting van kernpunten
VIP-panelen bieden extreem hoge isolatiewaarden per centimeter, waardoor constructies dunner kunnen blijven terwijl de isolatie toeneemt. Ze zijn bijzonder geschikt voor binnenwanden, gevels waar de uitstraling behouden moet blijven, en koel-/vriezeromgevingen. Naden en doorboringen moeten vermeden worden, en montage vereist zorgvuldige planning om vacuüm te behouden. De technologie blijft zich ontwikkelen met nieuwe configuraties zoals Deck-VQ® voor platten daken en toepassingen in renovatie- en nieuwbouwprojecten.
Overwegingen bij aanschaf en ontwerp
Bij het ontwerp en de aanschaf van VIP-panelen is het essentieel om tekeningen (CAD/CAM) te kunnen verwerken en een legplan te hebben. De panelsystemen kunnen op maat gemaakt worden zodat naden minimaal blijven en isolatiewaarde consistent hoog blijft over het gehele vlak. Daarbij spelen randafwerkingen en ducting een rol bij de uiteindelijke thermische prestatie van de constructie.
Vacuümisolatiepanelen.
