De systeemvloeren zijn samengesteld uit een geprefabriceerde voorgespannen kanaalplaten met een thermische isolatielaag aan de onderzijde.
In het betonnen element bevinden zich in de lengterichting 7 kanalen en voorspanwapening.
De betonbalken welke onder de isolatieplaatvloer worden toegepast kunnen verankerd worden op betonnen palen, stalen buispalen, avegaarpalen, schroefinjectiepalen en stalen draaipalen.
De betonbalk is een geïsoleerde kist waarin gewapend beton wordt toegepast voor de constructieve afdracht van belastingen naar de paalfundering.
Deze kist heeft een verticale vorstrand en de hoogte van de kist is vaak ook de hoogte van de kruipruimte.
Wanneer de paalkoppen vergruisd (gesneld) zijn dan steken er stekeinden uit de heipalen die gekoppeld moeten worden in de betonbalken.
Het zandbed onder de betonbalken wordt verdicht en daarop wordt de geïsoleerde kist gesteld door de betonvloerenman.
Wanneer de betonbalk kist gesteld is wordt de betonbalk gestort en moet dit beton gaan uitharden.
Hierna worden de geprefabriceerde isolatieplaatvloeren door een vrachtwagen bezorgd en geplaatst door een grote kraan.
Alle passtukken worden geleverd door de leverancier van de isolatieplaatvloeren.
Hierna wordt er een druklaag gestort op de isolatieplaatvloer om een complete vloer op te leveren.
Voor KVG huizen in hout worden de isolatieplaatvloeren alleen toegepast wanneer de betonbalken aan de buitenzijde van de woning gemaakt worden.
Als dit mogelijk is met een vermijden van puntlasten in het vloerveld is de isolatieplaatvloer een goede oplossing.
Een isolatieplaatvloer wordt toegepast voor nieuwbouwprojecten en villabouw.
De maximale overspanning van een isolatieplaatvloer is mogelijk tot 10 meter; afhankelijk van de belasting en het type isolatieplaatvloer.
Een nieuwe betonvloer kunt u het beste eerst isoleren voordat er beton wordt gestort.
U kunt er voor kiezen om een extra laagje isolatie aan te brengen op de ‘’ruwe betonvloer’’ voordat de cementdekvloer wordt aangebracht.
Dit heeft als voordeel dat niet de gehele betonvloer wordt verwarmd, maar dat er zoveel mogelijk warmte direct naar boven gaat.
In Nederland wordt hier vaak voor gekozen in combinatie met vloerverwarming.
Hier onder leest u stap voor stap hoe u een nieuw te storten betonvloer kan isoleren.
Het is zeer belangrijk bij een nieuwe betonvloer op zand dat de ondergrond vlak en draagkrachtig genoeg is.
Het aanvullen van het zandpakket dient in meerdere lagen van bijvoorbeeld 15 à 20 cm te gebeuren.
Na de eerste laag trilt u het zand aan met een zogenaamde trilplaat.
Vervolgens herhaalt u deze stappen tot het pakket op de juiste hoogte is.
Als eerste wordt er een laag PE-folie gelegd, deze laag folie zorgt ervoor dat water uit het beton niet in de ondergrond kan trekken waardoor de vloer te snel kan uitharden.
Deze folie legt u met een overlap van circa 20 cm en hoeft niet afgeplakt te worden.
Vervolgens wordt de eerste laag isolatiemateriaal gelegd, de platen dienen in verband te liggen (minimaal 20 cm laten verspringen).
Vervolgens komt de tweede laag isolatiemateriaal, deze komt haaks op de eerste laag en ook in verband.
Plaats tegen de wanden een Miofoam randstrook om het uitzetten en krimpen van de betonvloer op te vangen.
Vervolgens kunt u de bouwstaalmatten gaan leggen, deze stalen gaasmatten zorgen ervoor dat de vloer een sterk geheel wordt en voorkomt scheuren.
Wapening dient altijd voldoende vanaf de randen te worden gelegd, dit voorkomt betonrot, houdt hierbij een afstand van 30 à 40 mm aan.
Het is belangrijk om de betonnen vloer zo vlak mogelijk af te werken zodat er in de volgende stappen geen problemen ontstaan.
Deze stap wordt steeds vaker toegepast om te zorgen dat de warmte zo veel mogelijk direct naar boven gaat vanuit de vloerverwarming.
Er komt namelijk een dunne isolatieplaat boven op de betonvloer.
Deze platen kan u direct op de betonvloer leggen.
Zorg ook hier dat de platen in verband gelegd worden zodat er een stevig geheel ontstaat.
Tackerplaten en PIR platen kunnen eventueel vast getaped worden op de naden, maar dat is geen vereiste.
Plaats vervolgens ook hier een Miofoam randstrook om uitzetten en krimpen van de cementdekvloer op te vangen.
Deze foamband kan worden verlijmd met High-tack of PU-lijm onder op de muur.
Het grote voordeel van een tackerplaat is dat er direct vloerverwarming op vastgezet kan worden met tackers en bij een noppenplaat klikken de slangen direct in de noppen.
Het plaatsen van de slangen voor de vloerverwarming kan direct gedaan worden met speciale kunststof tackers op de tackerplaat.
Bij een ander soort isolatiemateriaal kunt u speciale vloerverwarmingsmatten leggen, aan deze matten kan u de slangen aan vast.
Deze matten met een maaswijdte van 100 of 150 mm legt u los op de isolatieplaten.
De laatste stap is het plaatsen van de nieuwe vloerbedekking.
Denk daarbij aan tapijt, tegels, laminaat of een pvc-vloer.
Zo weet u nu hoe een nieuw te storten betonvloer kan isoleren.
Heeft u nog vragen?
Draadmatten gegalvaniseerd t.b.v. "Jan de Isolatieman, streeft ernaar je zo goed mogelijk van dienst te zijn.
Aangezien elke klus uniek is, raden wij aan altijd contact op te nemen met een professional.
Een koude beganegrondvloer is een van de grootste energievreters in huis.
Veel woningeigenaren willen hun betonnen beganegrondvloer isoleren, maar lopen tegen hetzelfde probleem aan: traditionele isolatiemethoden kosten al snel vijf tot tien centimeter in hoogte.
Dat betekent deuren die niet meer open kunnen, vervelende drempels naar andere kamers en een flinke verbouwing.
Gelukkig zijn er slimme oplossingen waarmee je wel degelijk een betonvloer kunt isoleren zonder dat je woning daar last van heeft.
Een betonnen beganegrondvloer isoleren zonder hoogteverlies is technisch gezien een uitdaging.
Het probleem zit hem in de fysica: hoe dunner de isolatie, hoe minder goed deze warmte tegenhoudt.
In bestaande woningen levert dat direct problemen op.
Deuren die naar binnen openzwaaien krijgen onvoldoende speling, trappen naar de hal worden te steil en de overgang naar niet-geïsoleerde ruimtes vraagt om forse drempels.
Vooral in oudere woningen met al beperkte vrije hoogte is dit een dealbreaker.
Daarnaast speelt vocht een cruciale rol bij vloerisolatie.
Beton is van nature vochtig en zonder goede dampschermen kan condensatie ontstaan tussen de isolatie en de betonvloer.
Dit leidt tot schimmelvorming en aantasting van materialen.
Gelukkig zijn er moderne isolatiematerialen ontwikkeld die een hoge isolatiewaarde combineren met een geringe dikte.
PIR- en PUR-isolatieplaten zijn de meest toegepaste oplossing voor dunne vloerisolatie.
Deze platen hebben een isolatiewaarde (Rc-waarde) van ongeveer 0,7 tot 1,0 bij een dikte van slechts drie tot vier centimeter.
Ze zijn relatief betaalbaar, makkelijk te verwerken en geschikt voor zowel zwevende vloeren als tegelwerk.
Voor wie echt minimaal hoogteverlies wil, zijn er nog geavanceerdere opties.
Aerogelisolatie is een van de dunste isolatiematerialen ter wereld.
Met een dikte van slechts één tot twee centimeter bereik je al een redelijke isolatiewaarde.
Aerogel bestaat uit een poreuze structuur die warmte extreem slecht geleidt.
Nog effectiever zijn vacuümisolatiepanelen (VIP).
Deze panelen bevatten een kern van geperst materiaal in een vacuümverpakking.
Hierdoor haal je met slechts twee centimeter dikte een Rc-waarde van 1,5 of hoger.
Het nadeel is de kwetsbaarheid: zodra de verpakking beschadigd raakt, verliest het paneel zijn isolerende werking.
De kosten van deze materialen lopen uiteen.
PIR en PUR zijn het meest budgetvriendelijk, terwijl aerogel en VIP aanzienlijk duurder zijn.
Je investering hangt af van de beschikbare ruimte, je budget en de gewenste isolatiewaarde.
Het aanbrengen van dunne vloerisolatie vraagt om zorgvuldige voorbereiding.
Begin met het grondig reinigen van de betonvloer.
Verwijder stof, vet en losse delen.
Controleer of de vloer vlak is, want oneffenheden kunnen later voor problemen zorgen bij het afwerken.
De volgende stap is het aanbrengen van een dampscherm.
Dit is essentieel om vochtproblemen te voorkomen.
Leg een PE-folie van minimaal 0,2 millimeter dik over de gehele vloer, met een overlap van minstens tien centimeter bij de naden.
Plak de naden goed af met speciale dampschermtape.
Nu kun je de isolatieplaten aanbrengen.
Bij PIR- of PUR-platen leg je deze strak tegen elkaar aan, bij voorkeur met een verdikte rand of tand-en-groefverbinding.
Zorg dat er geen kieren ontstaan waar koudebruggen kunnen optreden.
Voor de afwerking heb je verschillende opties.
Een zwevende vloer is het meest toegepast: je legt een ondervloer en vervolgens laminaat, pvc of parket.
Dit geeft extra geluidsisolatie en is makkelijk te plaatsen.
Wil je tegels, dan heb je een stevigere ondergrond nodig.
Let goed op bij overgangen naar andere ruimtes.
Een kleine drempel is vaak onvermijdelijk, maar met afgeschuinde profielen maak je deze minder storend.
Bij deuren moet je controleren of er voldoende speling blijft.
Soms is het nodig om deuren in te korten of de scharnieren aan te passen.
Vloerisolatie heeft een meetbaar effect op je energielabel.
Een goed geïsoleerde beganegrondvloer kan het verschil maken tussen labelklasse D en C, of tussen C en B.
Het energiebesparingspotentieel is aanzienlijk.
Een ongeïsoleerde betonvloer verliest veel warmte naar de grond, vooral aan de randen waar de vloer grenst aan buitenmuren.
Door een betonnen beganegrondvloer te isoleren verminder je dit warmteverlies met een substantieel percentage.
De terugverdientijd van vloerisolatie wordt beïnvloed door meerdere factoren.
De investering in materiaal en arbeid speelt een rol, net als je huidige energieverbruik en de energieprijzen.
Woningen met een hoog gasverbruik en slecht geïsoleerde vloeren profiteren het meest.
Vergeleken met andere verduurzamingsmaatregelen scoort vloerisolatie goed, vooral in combinatie met andere ingrepen.
Spouwmuurisolatie en dakisolatie hebben vaak een groter effect, maar vloerisolatie vult deze maatregelen aan en zorgt voor een compleet geïsoleerde schil.
Bij Label-up analyseren gecertificeerde adviseurs je documentatie grondig om te berekenen wat vloerisolatie precies oplevert voor jouw specifieke situatie.
Soms is vloerisolatie gewoonweg niet haalbaar.
Te weinig hoogte, technische beperkingen of budgettaire redenen kunnen roet in het eten gooien.
Heb je een kruipruimte onder je beganegrondvloer? Dan kun je isoleren vanaf de onderkant.
Door isolatiemateriaal tegen de onderzijde van de vloer aan te brengen, behoud je alle hoogte in je woning.
Dit kan met PIR-platen, PUR-schuim of speciale isolatiematten.
Een andere aanpak is het optimaliseren van je verwarmingssysteem.
Een moderne cv-ketel, vloerverwarming op lage temperatuur of een hybride warmtepomp kunnen het comfort verhogen zonder dat je de vloer hoeft te isoleren.
Vloerverwarming heeft als bijkomend voordeel dat deze de vloer zelf verwarmt, waardoor koude voeten verleden tijd zijn.
Je kunt ook kiezen voor een combinatie van kleinere maatregelen die samen een groot effect hebben.
Denk aan het plaatsen van HR++-glas, het aanbrengen van tochtstrips, het isoleren van leidingen en radiatoren voorzien van thermostatische kranen.
Wil je weten welke aanpak het beste bij jouw woning past? Een gratis verduurzamingsconsult aanvragen geeft je inzicht in de meest effectieve maatregelen voor jouw situatie.
De adviseurs van Label-up kijken naar je specifieke woning en geven prioriteit aan interventies die het meeste opleveren.
Isoleren zonder hoogteverlies is geen onmogelijke opgave meer.
Met de juiste materialen en aanpak maak je van je koude betonvloer een comfortabele, energiezuinige basis voor je woning.
Met moderne dunne isolatiematerialen zoals PIR- of PUR-platen verlies je slechts drie tot vier centimeter hoogte.
Kies je voor aerogelisolatie of vacuümisolatiepanelen, dan kan dit zelfs worden teruggebracht tot één à twee centimeter.
Een dampscherm is bij vloerisolatie op beton sterk aan te raden en in de praktijk onmisbaar.
Beton is van nature vochtig en zonder dampscherm kan er condensatie ontstaan tussen de isolatie en de vloer.
Dit leidt tot schimmelvorming en aantasting van de isolatiematerialen.
Niet alle dunne isolatiematerialen zijn geschikt als ondergrond voor tegels, omdat tegels een stevige en stabiele basis vereisen.
Sommige PIR- en PUR-systemen zijn speciaal ontwikkeld voor tegelwerk en beschikken over een geïntegreerde dragerplaat.
Aerogelmatten en standaard vacuümisolatiepanelen zijn hier minder geschikt voor.
Vloerisolatie kan je energielabel met één of zelfs twee labelklassen verbeteren, bijvoorbeeld van D naar C of van C naar B.
De exacte verbetering hangt af van de huidige staat van je woning, de bereikte isolatiewaarde en andere aanwezige isolatiemaatregelen.
Uw houten vloer met kruipruimte vervangen door een betonvloer met isolatie heeft veel voordelen.
Vochtproblemen, doorbuigen en houtrot zijn voorgoed verleden tijd.
Maar u kunt ook meteen vloerverwarming aanbrengen.
Door vloerverwarming te leggen worden radiatoren overbodig.
Ook uw energierekening gaat naar beneden omdat u minder hoeft te stoken.
Natuurlijk begint u met het verwijderen van de huidige vloer, de houten planken en de liggers.
Vaak moeten de liggers doorgezaagd worden voordat u ze kunt verwijderen.
Na het verwijderen van de houten vloer brengt u het zandbed op orde.
Voor de juiste hoogte moet er vaak afgraven of opgevuld worden.
Het verwijderen van de houten vloer en het in orde maken van het zandbed doen wij niet.

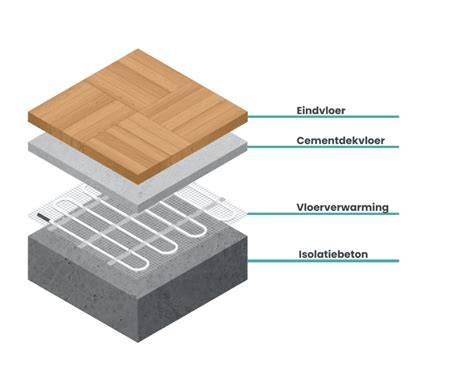

Vanaf het zandbed kunt u voor de verdere opbouw van uw geïsoleerde betonvloer op zand wel bij ons terecht.
Zo heeft u één aanspreekpunt voor de isolatie, de vloerverwarming en het storten en vlinderen de betonvloer.
Als het zandbed op de goede hoogte ligt kan de isolatie erop.
EPS-isolatie is de meest gebruikte isolatie.
Op de isolatie leggen we folie.
Dat doen we om de betonvloer los te leggen van de ondervloer en te voorkomen dat er piepschuimbolletjes of andere deeltjes gaan drijven in de betonvloer.
Deze folie mag gewoon een bouwfolie zijn.
Na het aanbrengen van de folie, leggen we onderwapening.
Deze onderwapening leggen we op supporters.
Supporters noemen we ook wel afstandhouders.
We spreken over een onderwapening en een bovenwapening.
Op de onderwapening bindt onze installateur de vloerverwarming.
Bij vloerverwarming in een betonvloer worden de slangen om de 10 centimeter gelegd.
Meer weten over vloerverwarming in een betonvloer?
Informatie video - vloerisolatie en vloerverwarming
Belangrijke keuzes en materialen
EPS-isolatieplaten: deze platen zijn drukvast en vochtbestendig.
PIR-platen: PIR-platen hebben de hoogste isolatiewaarde bij geringe dikte.
XPS-platen: XPS heeft ook hoge drukvastheid en betere vochtbestendigheid.
Prijsisolatieplaten betonvloer: € 15 à 40 per m² (excl. btw, incl. plaatsing).
Gespoten PUR-schuim: prijs € 25 à 35 per m² (excl. btw).
Drukvaste isolatieplaten zijn een uitstekende keuze omdat ze inklinking voorkomen.
Isolatie onder een betonvloer kan langs onder of langs boven plaatsvinden, afhankelijk van kruipruimte en opbouw.
Bij kruipruimte loze woningen isoleren we meestal langs boven met dunne, hoge Rc-waarden.
Bij een kruipruimte aanwezig is langs onder isoleren vaak mogelijk en voordelig.
Tips en aandachtspunten
Controleer altijd of de ondergrond winddroog is voordat men met squirten begint.
Bij het aanbrengen van PUR-schuim moet je adembescherming, huidbescherming en gehoorbescherming dragen.
De volgorde van aanbrengingen is belangrijk: dampscherm, daarna isolatie, vervolgens wapening, dan storting van beton.
Bij tegelwerk zijn sommige dunne isolatiematerialen minder geschikt; kies materialen met geïntegreerde dragerplaat indien nodig.
Ventilatie van de kruipruimte is essentieel om vocht en radongas af te voeren.
