Je hebt een nieuwbouwwoning gekocht en wilt vloerverwarming als bijverwarming aanleggen. In dit artikel worden de methodes om vloerverwarmingsbuizen vast te zetten toegelicht aan de hand van de informatie uit het provided draft. We behandelen bevestigingsmethodes op beton, het leggen van randisolatie, het monteren van rails, het leggen van buizen in slakkenhuispatronen en aandachtspunten bij collectoren, aansluitingen en testen. Het doel is een betrouwbare, toekomstbestendige installatie met aandacht voor uitzetting, isolatie en veiligheid.
Kernmethodes om vloerverwarmingsbuizen vast te zetten
De manieren om buizen vast te zetten zijn tackeren op montagestrips of isolatieplaten, knopen op netten, en het gebruik van droogbouwsystemen zoals noppenplaten. Elke methode heeft zijn toepassingsgebied afhankelijk van vloerconstructie, legpatroon en materiaalkeuze. Tackeren op installatieplaten en rasterfolies is geschikt voor standaard betonvloeren; knopen biedt flexibiliteit bij afwijkende legpatronen; noppenplaten zorgen automatisch voor een vaste buisafstand en stabiliteit. Droogbouwsystemen zijn ideaal bij renovatie of wanneer er geen natte dekvloer komt.
Tackeren op isolatieplaten
Tackers zijn mechanische tools waarmee buizensclips door een clip op de isolatieplaat drukken. Dit gebeurt meestal op EPS-isolatie met rasterlaag. Het is een snelle en compacte wijze om buizen vast te zetten op een vlakke ondergrond en wordt vaak toegepast bij standaard betonvloeren.
Knopen op netten
Knopen betekent dat buizen handmatig met binders op staalnetten of montagenetten vastgezet worden. Dit is arbeidszuchtiger, maar geeft flexibiliteit voor afwijkende legpatronen of renovatievloeren waar minder structurele voorbindingen mogelijk zijn.
Noppenplaten en droogbouwsystemen

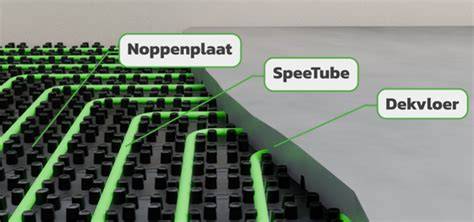

Noppenplaten zorgen automatisch voor een vaste buisafstand. Buizen worden tussen de verhoogde noppen gedrukt en liggen stabiel zonder extra draad of clips. Droogbouwsystemen bestaan uit platen met sleuven waarin de buis geklemd wordt, vaak met metaalgeleiders voor betere warmtegeleiding en zonder natte dekvloer.
Voorbereiding en randisolatie
Voordat je begint met het leggen van de buizen, maak je de ruimte schoon en zorg je voor een gelijkmatige ondergrond. Vervolgens breng je randisolatie aan langs alle muren die verwarmd worden. Randisolatie voorkomt datapannen van de chape en verbetert de stabiliteit bij uitzetting. Bij een cementdekvloer volstaat randisolatie met kleefstrip; bij gietvloeren raden wij randisolatie met kleefstrip en folie aan om te voorkomen dat gietmortel langs randen en kieren loopt.
Veeg de onderste 20 cm van de muren schoon en plak de randisolatie langs elke muur. Als folie wordt gebruikt, ligt deze aan de vloerzijde en naar binnen toe. Zorg voor een naadloze aansluiting in hoeken zodat de chape netjes tot in de hoek doorloopt.
Het legplan en het tekenen van kringen
Bestudeer het legplan en teken de kringen uit op de vloer. De dampfolie heeft een raster van hokjes 10x10 cm; hiermee kun je nauwkeurig het legplan overzetten zonder voortdurend af te meten. Start aan de rand van het circuit en plan de juiste hoeken in. Reserveer 5 cm afstand vanaf de buis tot muren of obstakels. Gebruik alcoholstift en twee verschillende kleuren voor aanvoer en retour zodat het overzichtelijk blijft.
Installatie van rails en klemmen
Installeer systeemprofielen en rails op alle punten waar de leidingen recht lopen. Elke rail heeft openingsgaten om buizen in klemmen te plaatsen; plaats de rails niet te dicht bij bochten zodat buizen recht en haaks blijven. Bevestig klemprofielen om de 30 cm, met de meegeleverde rode tackers. Voor de collectoren en doorgangen naar de technische ruimte voorziet men gaten. Gebruik een steenboor met voldoende diameter zodat buis van 18 mm met beschermhuls erdoor past. Teken met een waterpas af waar bevestigingsbeugels voor de collectoren komen en houd rekening met de positie van de hoofdwaterleidingen.
Bij het leggen volgt men het plan: begin aan de buitenkant en werk naar binnen toe. In hoeken maak je een afgeronde bocht om knikken te voorkomen. In bochten kunnen geen klemprofielen geplaatst worden, dus extra bevestiging in de vloerisolatie met blauwe of zwarte tackers is nodig. Verleng de buis met voldoende marge en sluit aan op de retourcollector. Tape het uiteinde af en steek de buis door de muur samen met de beschermmantel.
Aansluitingen, verbindingen en testdruk
Gebruik een conische klemkoppeling om een lekvrije aansluiting te maken op de aanvoercollector. Volg het legplan en klem de leiding vast in de systeemprofielen. Begin altijd aan de buitenkant en voer de leidingen naar binnen toe. Voor bochten gebruik je een buisbocht en laat de bocht in het raster zitten. Sluit de retour aan op dezelfde groep als waar je mee begon; gebruik een vloerbocht voor een nette opkomst onder de verdeler. Bescherm de uiteinden met tape en gebruik een blauwe huls bij koudwaterleidingen. Laat na plaatsing van de dekvloer een test op lekken uitvoeren via een druktest en controleer alle aansluitingen alvorens de chape giet.
DIY: Druktest vloerverwarming - Easykit
Legpatronen en systemen

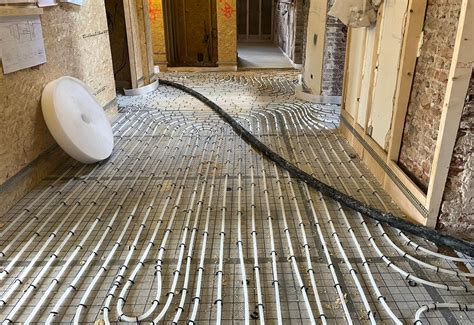

De verschillende systemen voor vloerverwarming zijn het Tackerplaat-systeem, draadmatten-systeem en Noppenplaat-systeem. Elk systeem heeft eigen stap-voor-stap instructies en benodigdheden. Het Tackerplaat-systeem is de meest flexibele optie voor brede toepassingen; bij draadmatten worden draadmatten op maat geknipt en verbonden met stroppers; het Noppenplaat-systeem biedt eenvoudige en snelle installatie met buizen die tussen nopjes worden geplaatst. Voor elk systeem geldt dat een schone en obstakelvrije ruimte essentieel is en dat randisolatie en lay-out integraal deel uitmaken van het plan.
Let op: uitzetting, randzone en veiligheidsaspecten
Houd rekening met uitzetting van de chape; plaats dilatatievoegen bij grote oppervlakken (vanaf ~40 m²). Gebruik beschermhulzen op buizen waar uitzettingsvoegen in de chape komen om beschadiging te voorkomen. Bij koudere temperaturen kunnen leidingen stroef worden. Test de installatie op lekken voordat de chape wordt gegoten. De vloerverwarming kan daarna worden aangezet terwijl de afwerklaag nog nat is of daarna; dit helpt de ruimte sneller op temperatuur te brengen.
Veelgestelde vragen en tips
- Wanneer zelf vloerverwarming leggen: ja, voor kleinschalige systemen kun je het zelf doen; bij grotere projecten is een erkend installateur aan te raden.
- Soort vloerbedekking: plavuizen, beton en gietvloeren hebben hoge geleidbaarheid; houten vloeren vragen om bijverwarming of aangepaste legafstand.
- Warmteverliesberekening: laat zo nodig een berekening maken om de benodigde capaciteit te bepalen en mogelijke besparingen te herkennen.
Praktische samenvatting van stappen
- Ruimte schoonmaken en randisolatie aanbrengen langs alle muren.
- Leg het legplan uit op de vloer en markeer kringen met verschillende kleuren voor aanvoer en retour.
- Monteer rails en klemmen volgens plan, elke 30 cm bevestigen en zorgen voor juiste buisafstand.
- Leg buizen in slakkenhuispatroon en zorg voor rechte hoeken; laat ruimte bij muren en obstakels.
- Maak lekvrije aansluitingen op de collectoren en zorg voor beschermhulzen bij de muur.
- Test op lekken met druktest; giet de dekvloer en laat daarna verder drogen en verharden.
- Implementeer thermostaat- en regeltechniek zodat de vloer niet te heet wordt en de afwerklaag niet scheurt.
Voordelen van zelf vloerverwarming installeren
Door zelf vloerverwarming aan te leggen kun je aanzienlijk besparen op voorrij- en montagekosten. Een goed ontworpen legplan en correcte uitvoering leveren een efficiënte warmteverdeling op, met betere comfort en besparingen op lange termijn. Met de juiste stappen en materialen kun je de installatie succesvol voltooien als je planmatig te werk gaat en de handleidingen van leveranciers volgt.
