Elektrische vloerverwarming wint aan populariteit in zowel woningen als bedrijfsruimten vanwege het comfort en de efficiëntie die het biedt. Een extern sensor speelt een cruciale rol bij het optimaal functioneren van dit systeem. In dit artikel bespreken we wat een externe sensor precies is, waarom hij essentieel is voor elektrische vloerverwarming en hoe een mengventiel bij centrale verwarming bijdraagt aan consistente temperatuur, efficiëntie en veiligheid.
Wat is een externe vloersensor en waarom is die belangrijk?

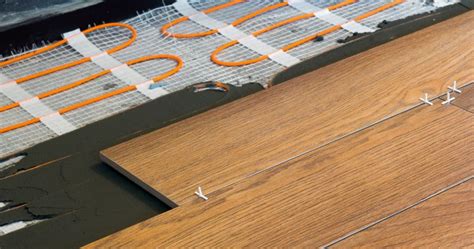

Een externe vloersensor is een klein maar essentieel onderdeel van een elektrische vloerververwarmingsinstallatie. Het is een sensor die in de vloer wordt geplaatst om de temperatuur van de vloer nauwkeurig te meten. Dit apparaat werkt op basis van de weerstandsverandering van een geleidend materiaal wanneer de temperatuur verandert. De sensor meet de weerstand, die direct gerelateerd is aan de temperatuur, en stuurt deze informatie door naar de thermostaat.
De meest gebruikte externe sensoren voor elektrische vloerverwarming zijn NTC-sensoren (Negative Temperature Coëfficiënt). Deze sensoren hebben een weerstand die afneemt naarmate de temperatuur stijgt. Andere sensoren zoals PTC (Positive Temperature Coefficient) worden minder vaak gebruikt. NTC-sensoren zijn standaard vanwege hun betrouwbaarheid en nauwkeurigheid in het meten van lagere temperatuurvariaties, wat cruciaal is voor een stabiel verwarmingssysteem.
Waarom wordt een externe sensor gebruikt?
De primaire functie van een externe vloersensor is het controleren en regelen van de vloertemperatuur om te zorgen voor een efficiënte warmteafgifte en om schade aan de vloerafwerking te voorkomen. De vloertemperatuur heeft namelijk een directe invloed op de warmteafgifte van het systeem; hoe hoger de vloertemperatuur, hoe meer warmte er door de vloer wordt afgegeven. Verschillende vloerafwerkingen hebben verschillende thermische eigenschappen en temperatuurlimieten, dus de sensor helpt om binnen veilige grenzen te blijven.
Voordelen van het gebruik van de sensor: efficiënte energieverwerking, comfort en gebruiksgemak. Door de temperatuur van de vloer nauwkeurig te meten, kan het verwarmingssysteem optimaal worden aangestuurd. Wanneer de gewenste temperatuur is bereikt, zal het systeem niet meer energie verbruiken dan nodig is. Dit voorkomt oververhitting en verlaagt zowel de energiekosten als de belasting op het systeem.
Veiligheid en thermische grenzen
De NEN-EN 1264-norm stelt grenzen aan de maximale oppervlaktetemperatuur van vloeren: 29°C voor verblijfsruimtes en 33°C voor badkamers. De externe sensor helpt om de temperatuur continu te monitoren en past de output van de vloerverwarming aan om deze limieten niet te overschrijden. Dit is vooral belangrijk bij vloerafwerkingen die gevoelig zijn voor temperatuurschommelingen, zoals hout of laminaat. Raadpleeg altijd de vloerenleverancier voor advies over de maximale vloer temperatuur.
Welke vloerafwerkingen hebben welke temperaturen?
Warmteafgifte en vloerafwerking spelen een cruciale rol: harde materialen zoals tegels en natuursteen hebben vaak een hogere thermische geleidbaarheid en kunnen vaak tot boven 29°C worden verwarmd. Zachte vloerbedekkingen zoals hout, laminaat en linoleum hebben doorgaans een lagere thermische geleidbaarheid en kunnen meestal tot maximaal 27°C worden verwarmd zonder beschadiging. De externe sensor helpt deze limieten te respecteren voor een veilige en duurzame werking.
Efficiëntie en comfort
Het gebruik van een externe sensor draagt bij aan een efficiënt energiegebruik doordat de temperatuur van de vloer nauwkeurig wordt gemeten en de output van de vloerverwarming automatisch wordt aangepast. Dit voorkomt onnodig verbruik en verlengt de levensduur van het verwarmingssysteem. Een goed geregelde vloertemperatuur zorgt voor een constant en comfortabel binnenklimaat, zonder plotselinge pieken of dalen in temperatuur.
Het mengventiel bij centrale verwarming (CV)
Een mengventiel is een essentieel onderdeel van centrale verwarmingssystemen dat de watertemperatuur reguleert door warm en koud water te mengen. Het doel ervan is om een constante, optimale watertemperatuur te handhaven voor radiatoren of vloerverwarming, waardoor de efficiëntie van het systeem toeneemt en oververhitting wordt voorkomen.
Een mengventiel voor CV heeft meestal drie aansluitingen: warm water, koud water en gemengd water. Het ventiel kan handmatig of automatisch bediend worden met behulp van een actuator die samenwerkt met temperatuursensoren. Automatische mengventielen bieden nauwkeurigere regeling en zijn vooral aan te raden voor uitgebreide verwarmingssystemen.
Drieweg- versus viervoudige ventielen
Bij CV-systemen zijn veel gebruikte ventielen drieweg- of viervoudige ventielen. Voor vloerverwarmingssystemen zijn driewegmengventielen meestal geschikter, omdat zij twee waterstromen (warm en koud) mengen en dit gemengd water gelijkmatig verdelen over de installatie. Een thermostatisch driewegmengventiel regelt automatisch de verhouding tussen warm en koud water om een constante temperatuur te behouden en reageert op veranderingen in watertemperatuur.
- Precieze temperatuurregeling: het ventiel maakt het mogelijk de temperatuur van het water naar de vloerverwarming nauwkeurig te regelen.
- Energiebesparing: automatische aanpassing van verhoudingen vermindert warmteverlies en verlaagt verwarmingskosten.
- Gelijkmatige warmteverdeling: vermijdt hotspots en koude plekken in de vloer.
- Automatische aanpassing: continu bijstellen aan veranderende vraag en temperatuur.
Welke mengventiel kies je?
De keuze voor een mengventiel hangt af van factoren zoals maximale bedrijfstemperatuur, doorstromingscapaciteit en compatibiliteit met het bestaande systeem, inclusief aansluitdiameters. Een driewegmengventiel moet worden geplaatst op de aanvoer naar de installatie, met aansluitingen voor warm water, retour van koud water en gemengd water. Het aansluiten van een aandrijving op een mengventiel automatiseert de regeling; monteer de aandrijving op het ventielhuis en sluit deze elektrisch aan op het regelsysteem volgens de fabrikant.
Aandrijving en onderhoud
De aansluiting van een motorische aandrijving vergroot de automatische aanpassing van de waterstroom. Zorg voor goede afdichting van alle aansluitingen en volg de fabrikantinstructies bij het installeren van de aandrijving en bedrading. Een defect mengventiel kan leiden tot instabiele vloertemperaturen, lawaai, of lekkage rond het ventiel. Snel handelen is gewenst om verdere schade te voorkomen.
Verdelersystemen: open versus gesloten vloerverwarming verdeler
- Open verdeler met pomp: kan 2 tot 12 groepen aansturen. Een ingebouwde pomp laat steeds hetzelfde water circuleren en warme toevoer uit de cv-installatie toevoegen als de watertemperatuur te laag is. Een thermostaatkraan regelt dit automatisch. Water stroomt door een verdeelkoker naar verdelerbuizen; in de verdeelkoker registreert een meetinstrument de temperatuur en stuurt bij te hoog of te laag signaal naar het thermostaatventiel. Open verdelers fungeren als de "hart" van de vloerverwarming; debietmeters per groep of elektrische kleppen kunnen de doorstroom per groep regelen. Inregelafsluiters passen de druk per groep aan zodat elke groep gelijkmatig wordt verwarmd.
- Gesloten verdeler zonder pomp: zonder mengen en zonder ingebouwde pomp. Vaak toegepast in combinatie met een warmtepomp, waarbij maximale watertemperatuur vaak beperkt is tot circa 45°C. Voor stadsverwarming moet de verdeler voldoen aan specifieke vereisten en onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesteld. Leverancier moet compenseren voor waterverlies in het stadsverwarmnet wanneer er aanpassingen zijn aan de installatie.

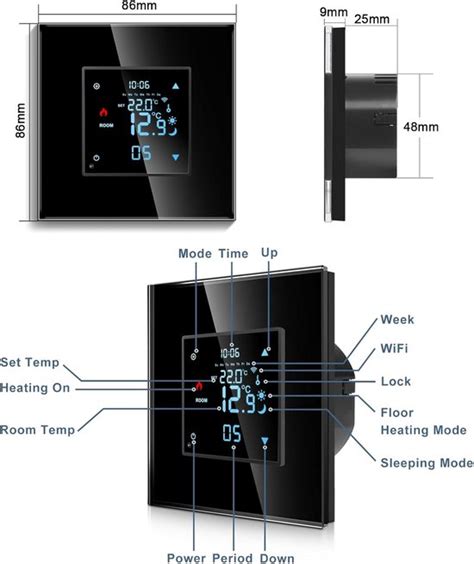

Thermostaat met externe sensor: eenvoudige maar effectieve oplossing
Een voorbeeld is de inbouw thermostaat met externe sensor basic, ontworpen voor gebruik in vloerverwarmingssysteem. Deze thermostaat regelt de kamer- en vloertemperatuur met een eenvoudige bediening en beschikt over een externe vloersensor voor extra controle bij vloerverwarming.
Belangrijke kenmerken:
- Instelbaar temperatuurbereik van 5 °C tot 50 °C.
- Externe vloersensor van 3 meter kabellengte voor flexibiliteit in installatie.
- Temperatuurregeling via draaiknop en automatische schakeling bij onderschreiging of oververhitting.
- Rode LED-indicator toont wanneer verwarming actief is.
- Compact design geschikt voor inbouw in wandkast zonder extra maatwerk.
Symptomen van een defect ventiel en wat te doen
Een defect mengventiel kunnen verschillende signalen geven: instabiele vloer- of ruimte-temperaturen, lawaai zoals ruis of tikken, of lekkage rond het ventiel. Bij signalen van defecten is snelle actie noodzakelijk om verdere problemen te voorkomen. Inspecteer de aansluitingen en werking van de automatische regeling, en vraag zonodig advies aan een vakman.
Korte handleiding: installatie en aansluiting
Voor het aansluiten van de bediening en de sensor gelden basisstappen: monteer de aandrijving op het ventielhuis, sluit elektrisch aan op de regelaar of thermostaat volgens de fabrikant, en zorg voor correcte afdichting. Controleer de drie aansluitingen van een driewegventiel: warm water, retour van koud water en gemengd water. Bij open verdelers kan men per groep debietmeters plaatsen om de doorstroom af te lezen; bij gesloten verdelers worden systemen vaak ontworpen rondom de warmtepomp en stadsverwarming met specifieke temperatuurlimieten.
Praktische tips en overwegingen
- Neem bij aankoop van een vloerverwarmingssysteem altijd de vloerafwerking en de bijbehorende temperatuurlimieten in acht.
- Investeer in een kwalitatieve externe sensor en installeer deze correct voor langere levensduur en betere prestaties van het systeem.
- Overweeg een ventiel met actuator voor automatische afstelling op basis van temperatuurmetingen.
- Verbindingen en koppelingen goed afdichten om lekkages te voorkomen.
