Een vloerverwarming verdeler vormt het kloppende hart van je vloerverwarmingssysteem. Dit slimme apparaat zorgt ervoor dat warm water gelijkmatig wordt verdeeld over alle vloerverwarmingsbuizen in je huis. Maar hoe werkt een vloerverwarming verdeler precies?
De verdeler heeft een hele specifieke taak: het ontvangt warm water van je warmtebron, denk aan je cv-ketel, warmtepomp of stadsverwarming. Vervolgens verdeelt de verdeler dit water over alle aangesloten vloerverwarmingsbuizen. Elke groep vloerverwarmingsbuizen krijgt precies de juiste hoeveelheid warm water. Dit gebeurt via verschillende uitgangen in de verdeler. De verdeler regelt niet alleen de verdeling van het water, maar zorgt ook voor de juiste temperatuur en druk. Een kwalitatieve vloerverwarming verdeler bepaalt voor een groot deel het comfort in je huis. Wanneer deze slecht werkt kan dit leiden tot koude plekken op de vloer, ongelijkmatige warmteverdeling en hogere energiekosten. Met een goed werkende verdeler bespaar je bovendien aanzienlijk op je energierekening.
Het systeem zorgt ervoor dat warm water alleen daar naartoe gaat waar het nodig is. De betrouwbaarheid van je hele vloerverwarmingssysteem hangt af van de kwaliteit van de verdeler. Een defect apparaat kan leiden tot waterschade of complete uitval van je verwarming. Het werkingsprincipe van een vloerverwarming verdeler is eigenlijk vrij eenvoudig te begrijpen. Verschillende componenten werken samen om je vloerverwarming verdeler perfect te laten werken. Er zijn verschillende soorten vloerverwarming verdelers verkrijgbaar, elk geschikt voor specifieke situaties.
Verde lders met pomp hebben een ingebouwde circulatiepomp en zijn compleet zelfstandig. Deze verdelers zijn ideaal voor renovaties waarbij je een bestaand systeem uitbreidt. Verdelers zonder pomp zijn afhankelijk van de pomp van je warmtebron of een aparte circulatiepomp. Deze open verdelers zijn vaak compacter en goedkoper. Voor stadsverwarming heb je speciale stadsverwarming verdelers nodig die geschikt zijn voor hogere temperaturen en drukken. Ook zijn er verdelers voor verschillende temperatuursystemen. LT-systemen (lage temperatuur) werken met water van 35-45 graden, terwijl HT-systemen (hoge temperatuur) werken met water tot 70 graden. De keuze hangt af van je warmtebron.
De werking van een vloerverwarming verdeler is een continu proces van verwarmen, verdelen en regelen. Het systeem past zich automatisch aan de warmtevraag van je huis aan. Door de samenwerking van alle onderdelen krijg je een comfortabel en energiezuinig verwarmingssysteem. Met de juiste verdeler werkt je watergedragen vloerverwarming comfortabel, veilig en efficiënt. In deze uitleg lees je precies hoe een verdeler werkt, wanneer je kiest voor een open of gesloten systeem, welke onderdelen belangrijk zijn en hoe je de installatie praktisch inregelt.
Open verdeler met pomp - werking en toepassing

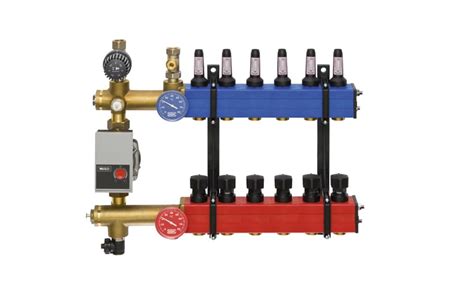

Open verdeler heeft een eigen circulatiepomp en een mengdeel met thermostaatkraan. Warm aanvoerwater van de cv of stadsverwarming wordt gemengd met retourwater uit de vloer tot een veilige vloertemperatuur. De pomp circuleert dit gemengde water continu door de groepen, onafhankelijk van de pomp van de warmtebron. Zo blijft de aanvoertemperatuur doorgaans rond 35-45 °C en voorkom je te hoge vloertemperaturen.

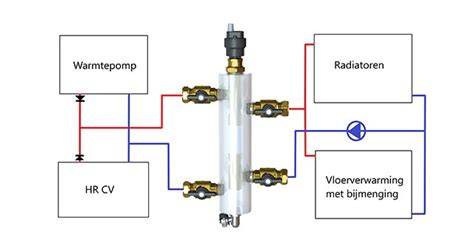

Kiezen voor een open verdeler doe je vooral wanneer je warmtebron een hogere aanvoertemperatuur levert - bijvoorbeeld een traditionele cv-ketel of stadsverwarming. Voordelen zijn stabiele vloertemperaturen en inzetbaarheid in gemengde systemen met radiatoren. Houd rekening met extra componenten, stroomverbruik van de pomp en periodieke controle van de mengtemperatuur.

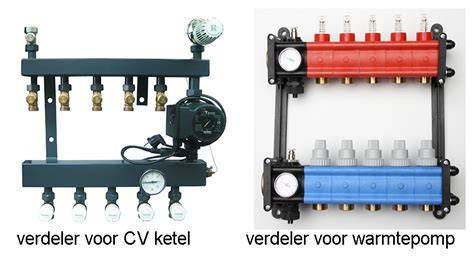

Gesloten verdeler zonder pomp - lage temperatuur, lage verliezen
Bij een gesloten verdeler ontbreekt de pomp en menging op de verdeler. De warmtebron - meestal een warmtepomp of een cv-ketel die op lage temperatuur draait - levert direct water op de juiste aanvoertemperatuur. De bronpomp verzorgt de circulatie door de verdeler en groepen. Dit reduceert componenten, onderhoud en stilstandsverliezen, en is ideaal voor moderne lage-temperatuursystemen en passief of actief koelen met de warmtepomp.

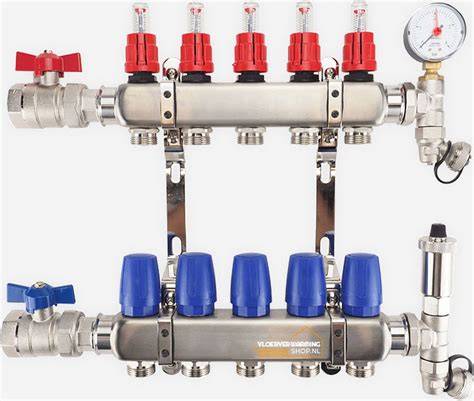

Onze RVS Basic-Line verdeler is een gesloten verdeler met inregelbare flowmeters en ventielinserts die geschikt zijn voor thermische motoren. Je koppelt hem direct aan een warmtepomp of LT-ketel, of breidt hem desgewenst uit met een pompset als de situatie daarom vraagt. Bekijk stap-voor-stap hoe je de verdeler aansluit in onze gids over vloerverwarming installeren.
Onderdelen van de verdeler uitgelegd

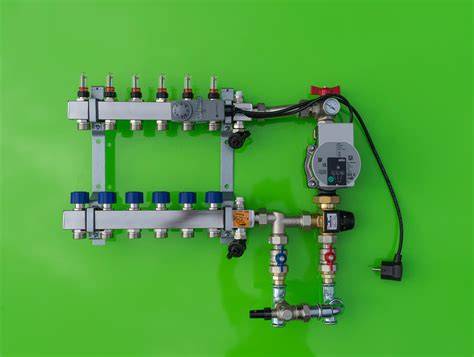

Flowmeters: hiermee lees en stel je het debiet per groep in, meestal tussen 1.0 en 2.0 l/min, afhankelijk van luslengte en vloerafwerking. Inregelafsluiters op retour: fijnregeling per groep om druk en balans te borgen, vaak in combinatie met de flowmeters. Ventielinserts en thermomotoren: ventielen op de retourbalk die door elektrische actuators worden geopend of gesloten voor zoneregeling per kamer. Thermometers: aanvoer- en retourthermometers helpen je bij het controleren van delta T en het finetunen van rendement. Ontluchter en aftap: essentieel voor storingsvrij bedrijf - lucht verwijderen en groepen snel vullen of spoelen. Euroconus klemverbindingen: messing koppelingen die een waterdichte aansluiting maken tussen buis en verdeler. Leverbaar voor 14-20 mm buizen. Pompset en mengdeel: bij een open systeem zorgt de pomp samen met de thermostaatkraan voor de juiste mengtemperatuur. Voor stadsverwarming leveren we een complete RVS mengset met Wilo pomp en thermostaatkraan. Zie ook onze pompregeling en mengunit voor verdelers. Materiaal van de balken: RVS 4301 verdelers zijn sterk, corrosiebestendig en toekomstvast - een solide keuze voor nieuwbouw en renovatie.
Inregelen en debiet instellen in de praktijk
Goed inregelen maakt het verschil tussen “het werkt” en “het werkt efficiënt”. Werk volgens een plan en maak kleine, gecontroleerde aanpassingen. Lees ook onze praktische uitleg over vloerverwarming instellen. Start met het legplan: noteer per groep de luslengte. Lange lussen vragen vaak een hoger debiet dan korte. Bron en temperatuur: zet de warmtepomp of ketel op de beoogde aanvoertemperatuur - meestal 30-40 °C voor LT-vloerverwarming. Debiet per groep: stel flowmeters in op richtwaarden van 1.0-2.0 l/min. Bij grote ruimtes of dikke vloeren kan 2.0-2.5 l/min nodig zijn. Zoneregeling: koppel kamerthermostaten aan thermomotoren en test per zone. Laat het systeem per aanpassing enkele uren stabiliseren. Controle: streef naar een delta T van ca. 5-10 °C tussen aanvoer en retour voor efficiënt bedrijf. Tip: tijdens montage persen wij het systeem op 3 bar af en leveren we leg- en persrapporten aan. Het finaal inregelen van de installatie is maatwerk en niet standaard inbegrepen.
Vloerverwarming en stadsverwarming
Bij stadsverwarming is een open verdeler met mengset vaak verplicht. De mengset begrenst de aanvoertemperatuur - doorgaans tot 60 °C op de mengkraan - en zorgt voor een veilige circulatie door de vloer. Actief koelen is bij de meeste leveranciers niet toegestaan en retourtemperaturen zijn vaak begrensd. Controleer altijd de lokale voorwaarden van je leverancier. Onze RVS mengset voor stadsverwarming met Wilo pomp en thermostaatkraan sluit naadloos aan op de RVS Basic-Line verdeler en is geschikt voor de meeste netten.
Prijzen en montage bij Benelux Vloerverwarming: wij monteren uitsluitend watergedragen vloerverwarming. Prijzen zijn indicatief, exclusief btw en vanaf 50 m2 - elk project is anders en wordt op maat geoffreerd. Infrezen, tacker, draadnet, noppenplaat en droogbouw - prijsindicaties per m2. Montage is inclusief het monteren van de RVS Basic-Line verdeler zonder pomp, 5-laagse PE-RT 16 mm buizen, randisolatie, afpersen op 3 bar, legplannen en rapportages. Exclusief onder meer pompgroep, inregelen, naregeling en bouwkundige werkzaamheden. Vraag altijd een offerte aan voor jouw situatie.
Veelgestelde vragen
- Hoeveel graden moet ik de verdeler instellen voor vloerverwarming? Open verdeler: 35-45 °C aanvoer. Gesloten verdeler: temperatuur op de warmtebron regelen.
- Welke stand moet de pomp van de vloerverwarming staan? Modulerende stand of stand II als startpunt. Doel: per groep 1.0-2.0 l/min zonder geluid; ontlucht en verlaag bij stromingsgeluid. Bij gesloten verdeler zit de pomp in de bron, niet op de verdeler.
- Hoeveel liter per minuut op de flowmeter is juist? Richtwaarde 1.0-2.0 l/min per groep; lange lussen 2.0-2.5 l/min. Balans en comfort gaan voor.
- Hoe werkt de bediening van vloerverwarming? Aanvoertemperatuur instellen op de bron of mengset; per kamer sturen thermostaten de thermomotoren aan. Vloerverwarming reageert traag - geef tijd voor stabilisatie.
Vloerverwarming en stadsverwarming

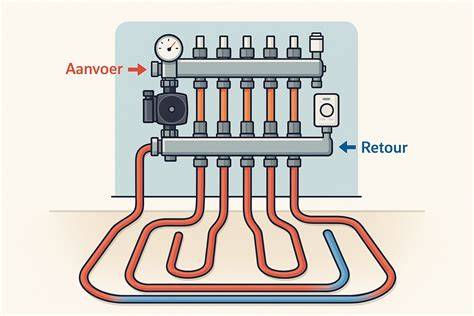

Een mengverdeler met pomp kan gebruikt worden bij hogere aanvoertemperaturen. Een mengverdeler of LTV verdeler met pomp kan daardoor worden gebruikt bij hogere aanvoertemperaturen, omdat de vloertemperatuur kan worden ingesteld met een thermostaatknop in de aanvoer. Een vloerverwarming mengverdeler met pomp is een essentieel onderdeel van een vloerverwarmingssysteem dat wordt aangesloten op een CV-ketel of stadsverwarming met een hoge aanvoertemperatuur (meer dan 50 graden Celsius). De mengverdeler vloerverwarming doet precies wat de naam al doet: hij mengt het warme aanvoerwater vanuit de CV-ketel met het koelere retourwater uit de vloer. Er zijn verschillende typen mengverdelers beschikbaar, zoals de basis stalen verdeler en de LTV verdeler met pomp.
Plaatsing en gebruiksaanwijzingen

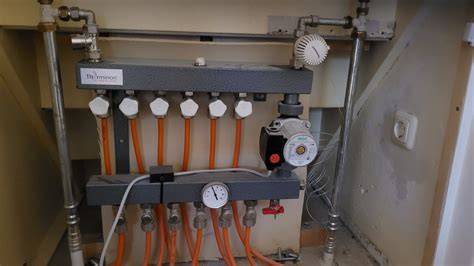

Een vloerverwarming verdeler kan op vrijwel elke plek in huis worden geplaatst, maar plaatsing in de meterkast is niet toegestaan. Vrijwel alle energie-leveranciers tolereren geen aanpassingen of uitbreidingen in het centrale punt waar gas, elektra en water samenkomen. Het is echter wel aan te bevelen om de verdeler in een droge, centraal gelegen ruimte te hangen. Als je gebruik maakt van een hoogtemperatuur- of LTV-verdeler die is uitgerust met een pomp, dan is het raadzaam om deze niet in of tegen de muur van een slaapkamer te plaatsen. De verdeler wordt meestal 40 cm tot 50 cm boven de vloer opgehangen.
Conclusies en overwegingen
Een vloerverwarming verdeler speelt een cruciale rol in het efficiënt functioneren van een vloerverwarmingssysteem. Of er nu een verdeler met of zonder pomp wordt geïnstalleerd, het is belangrijk om te begrijpen hoe deze systemen precies werken. De keuze voor open of gesloten verdeler hangt af van de warmtebron en de gewenste efficiëntie, en kan van invloed zijn op toekomstige aanpassingen, zoals vervanging van een cv-ketel door een (hybride) warmtepomp. Voor meer informatie over welke verdeler bij warmtepomp systemen of stadsverwarming past, kun je altijd contact opnemen.
Praktische samenvatting
Een vloerverwarming verdeler verdeelt warm water gelijkmatig over alle groepen, regelt de temperatuur en de druk, en verhoogt zo comfort en efficiëntie. Open verdelers zonder pomp zijn geschikt bij hogere aanvoertemperaturen en radiatoren-installaties; gesloten verdelers met pomp zijn ideaal bij lage-temperatuur systemen en bij combinatie met warmtepomp of stadsverwarming. De keuze hangt af van warmtebron, gewenste temperatuur en toekomstige uitbreidingsplannen.
Het instellen van de flowmeter
