Vloerverwarming met Koperen Buis: Installatie, Voordelen en Overwegingen

Vloerverwarming is een steeds populairdere manier om woningen efficiënt en comfortabel te verwarmen. Een belangrijke keuze bij de installatie van vloerverwarming betreft het type buis dat gebruikt wordt. Hoewel kunststof buizen, zoals PEX, momenteel de meest gebruikte optie zijn, wordt soms ook gekozen voor koperen buizen. Dit artikel duikt dieper in de installatie, de voordelen en de overwegingen bij het gebruik van koperen buizen voor vloerverwarming.

De Keuze voor Koperen Buis in Vloerverwarming

De discussie over het gebruik van koperen buizen voor vloerverwarming is niet nieuw. Sommigen beschouwen het als een hoogwaardige, "mercedes" optie die levenslang meegaat, terwijl anderen kanttekeningen plaatsen bij de installatiekosten en de geschiktheid in vergelijking met kunststof alternatieven.

Voordelen van Koper

Koper staat bekend om zijn uitstekende warmtegeleidingsvermogen. De warmtegeleidingscoëfficiënt van koper bedraagt 385 W/(K*m), wat aanzienlijk hoger is dan die van kunststofleidingen (0,29 W/(m.k)). Dit betekent dat een koperen buis onder dezelfde omstandigheden een veel grotere warmtestroom kan realiseren dan een kunststof buis. Bovendien warmt koper sneller op; de soortelijke warmtecapaciteit van koper is 385 J/(kg. k) tegenover 2200 J/(kg. k) voor kunststof. In de praktijk wil dit zeggen dat een koperen buis ongeveer 6 maal sneller opwarmt dan een kunststof buis.

Een ander voordeel is de corrosiebestendigheid van koper. Koperen leidingen zijn duurzaam en bestand tegen mechanische schade.

Overwegingen en Nadelen van Koper

Ondanks de voordelen zijn er ook nadelen verbonden aan het gebruik van koperen buizen voor vloerverwarming:

• Kosten: Koperen buizen zijn doorgaans duurder in aanschaf dan kunststof buizen.
• Installatie: Koper is stugger en moeilijker te installeren, zeker over lange afstanden. Koppelingen onder de chape leggen wordt als risicovol beschouwd.
• Aantasting door cement: Bloot koper kan worden aangetast door cement, wat de levensduur kan beïnvloeden.
• Flexibiliteit: Koperen buizen zijn minder flexibel dan kunststof varianten, wat het leggen van scherpe bochten bemoeilijkt.

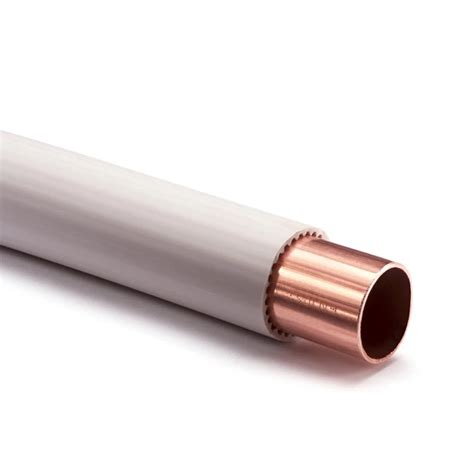

Er wordt gesuggereerd dat wicu buis, een met plastic beklede zachtkoperbuis die op rol verkrijgbaar is, een oplossing kan bieden om soldeerverbindingen bereikbaar te houden en corrosie te voorkomen. Echter, de dikte van de kunststof mantel en de impact daarvan op de warmtegeleiding zijn hierbij belangrijke factoren.

Alternatieven: Kunststof Buis voor Vloerverwarming

Kunststof buizen zijn de meest voorkomende keuze voor vloerverwarming, en dat is om diverse redenen. Ze bieden een goede balans tussen prijs, installatiegemak en prestaties.

Soorten Kunststof Buis

• PE-RT (PolyEthyleen-Raised Temperature resistant): Dit type buis is flexibel en makkelijk te leggen, wat het aantal benodigde koppelingen vermindert.
• PEX (Vernette Polyethyleen): PEX-buizen zijn gemaakt van vernet polyethyleen, wat ze extra sterk en hittebestendig maakt. PE-Xa is de meest flexibele en sterkste variant, gevolgd door PE-Xb.
• PE-RT/AL/PE-RT: Deze meerlagenbuizen hebben een aluminium kern tussen twee lagen PE-RT. De aluminium laag fungeert als zuurstofbarrière en voorkomt dat er bij temperaturen boven 80°C zuurstof in het water oplost, wat roestvorming in metalen systeemdelen kan veroorzaken. Dit type wordt gezien als een ideaal huwelijk tussen koper en plastic.
• PB (PolyButeen): Hoewel minder bekend, zijn PB-buizen licht en extreem flexibel, wat handig is bij installaties met veel bochten.

Voordelen van Kunststof

• Flexibiliteit: Kunststof buizen zijn flexibel en eenvoudig te installeren, ook op moeilijk bereikbare plaatsen.
• Installatiegemak: Ze zetten meer uit dan koperen leidingen, wat bij installatie voordelig kan zijn.
• Prijs: Over het algemeen zijn kunststof buizen voordeliger dan koperen varianten.
• Bestendigheid: Ze zijn goed bestand tegen wisselende temperaturen en chemicaliën.

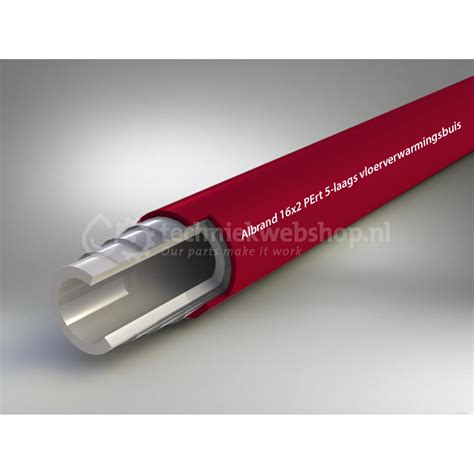

Bij Vloerverwarming-Direct wordt de PE-RT verwarmingsbuis van U-Tube Systems veel verkocht. Deze 5-laags buizen staan bekend om hun flexibiliteit, sterkte en lange levensduur, met een fabrieksgarantie van 50 jaar.

Diameter en Legpatronen

De diameter van de vloerverwarmingsbuizen is een belangrijke factor voor de efficiëntie van het systeem. In de meeste gevallen wordt een diameter van 16 millimeter gebruikt (meestal 16x2 mm). Dit maakt het mogelijk om bochten scherp te leggen en de buizen op 100 millimeter van elkaar te plaatsen, wat resulteert in een gelijkmatige warmteverdeling. Bij een nieuwe dekvloer kan een diameter van 20 millimeter overwogen worden, maar deze vereist een grotere afstand tussen de buizen (minimaal 150 millimeter).

Voor situaties met een lage dekvloer en waar verhoging geen optie is, bestaan er zelfs buizen met een diameter van 10 millimeter.

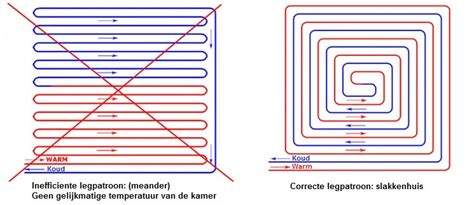

De buizen kunnen op twee hoofdwijzen worden gelegd:

• Meander legpatroon: Hierbij lopen de aanvoer- en retourleidingen parallel. Dit patroon wordt vaak gebruikt bij koude muren of ramen om de warmteafgifte lokaal te verhogen. Een nadeel is de minder gelijkmatige warmteverdeling en de verhoogde weerstand door veel bochten.
• Slakkenhuis legpatroon: Dit patroon werkt vanuit de buitenste randen naar binnen, waarbij de aanvoer- en retourbuizen naast elkaar komen te liggen. Dit zorgt voor een nagenoeg uniforme temperatuur over de gehele vloer.

Het is essentieel om het legpatroon van tevoren uit te tekenen om de benodigde hoeveelheid materiaal nauwkeurig te bepalen.

Installatie van Vloerverwarming

Bij de installatie van vloerverwarming zijn er diverse systemen en methoden. De buizen worden meestal gelegd op een thermische isolatielaag en vervolgens in de dekvloer gegoten (natbouwsysteem). Er bestaan ook droogbouwsystemen, die sneller te installeren zijn en onder diverse vloerbedekkingen geplaatst kunnen worden, met een potentiële energiebesparing tot 20% ten opzichte van natbouwsystemen.

Noppenplaten, bestaande uit EPS met daarop een kunststof plaat met noppen, bieden een geïntegreerde oplossing voor vloerverwarming en isolatie. Draadstaalmatten zijn geschikt voor verbouwingen en nieuwbouw vanwege hun lage opbouwhoogte en flexibiliteit.

Vloerverwarming onder Bestaande Vloeren

Het aanleggen van vloerverwarming onder een bestaande vloer is mogelijk:

• Infrezen: De buizen worden direct in de bestaande dekvloer gefreesd, waardoor de vloerhoogte niet toeneemt.
• Op de bestaande dekvloer: De verwarmingsbuizen worden in een isolatiepakket gelegd dat op de dekvloer wordt geplaatst, wat resulteert in een hogere vloeropbouw.

Vloerverwarming en Houten Vloeren

De installatie van vloerverwarming onder een houten vloer vereist specifieke aandacht:

• Niet alle houtsoorten zijn geschikt; nerveuze houtsoorten zoals Beuken, Jatoba en Zwarte Kabbes kunnen kromtrekken. Eikenhout is wel geschikt.
• Smalle planken hebben minder werking dan brede planken. Kies voor planken met een maximale breedte van 23 cm.
• Lamelplanken met een goede multiplex onderlaag en een dunne houten toplaag zijn aan te raden.
• Het is cruciaal om de houten vloer rechtstreeks te verlijmen op de dekvloer om een optimale warmteoverdracht te garanderen en te voorkomen dat warmte blijft hangen.
• Een dunne houten vloer zorgt voor minder stookkosten.

Wanneer de vloerverwarming correct wordt aangelegd en afgewerkt, kunnen de meeste systemen onder een houten vloer worden toegepast.

Vloerverwarming als Energiezuinige Oplossing

Vloerverwarming, net als wandverwarming, werkt op laagwatertemperatuur (LTV). Dit betekent dat de aanvoertemperatuur van het water lager is (maximaal 55 graden Celsius), wat aanzienlijk energiezuiniger is dan traditionele radiatoren die met hogere temperaturen werken. Dit is met name gunstig in combinatie met warmtepompen, die een optimaal rendement behalen bij lage aanvoertemperaturen.

Een ander voordeel is het temperatuurverschil tussen vloer en plafond. Bij vloerverwarming is dit slechts ongeveer 1 graad Celsius, terwijl dit bij radiatoren rond de 5 graden kan liggen. Dit zorgt voor een gelijkmatigere en comfortabelere warmteverdeling in de ruimte.

Installatieplekken en Beperkingen

Er zijn specifieke plekken waar vloerverwarmingsbuizen niet of met voorzichtigheid geplaatst mogen worden:

• Onder zware, vaste meubels: Dit kan de warmteafgifte belemmeren.
• In gebieden met een hoog risico op mechanische schade: De buizen moeten zoveel mogelijk beschermd worden.
• In ruimtes waar snelle opwarming of koeling nodig is: Vloerverwarmingssystemen hebben een thermische traagheid, wat betekent dat ze langer nodig hebben om op temperatuur te komen of af te koelen dan traditionele systemen.
• Zonder adequate isolatie: Een goede isolatie onder de buizen is cruciaal voor de efficiëntie van het systeem.

Daarnaast is de lengte van de groepen van belang. Bij een standaard LTV-verdeler voor woonhuizen worden vaak groepen tot 120 meter toegepast, maar een maximale groepenlengte van 80 meter wordt als de beste keuze beschouwd om de weerstand en drukval te beperken.

Koperen Leidingen in Andere Toepassingen

Hoewel koper minder gebruikelijk is voor vloerverwarming, wordt het wel toegepast in andere verwarmings- en watersystemen. Stalen buizen zijn een traditionele keuze voor centrale verwarmingssystemen (CV) vanwege hun sterkte en duurzaamheid. Koperen leidingen zijn veelzijdig en worden gebruikt voor zowel verwarmings- als drinkwaterinstallaties, mede dankzij hun uitstekende thermische geleidbaarheid en corrosiebestendigheid.

Bonfix leidingen worden genoemd als een moderne, veelzijdige oplossing voor zowel verwarmings- als waterleidingsystemen.
