Hoe werkt een vloerverwarming met 2 groepen: een uitgebreide gids

Deze MAGNUM Premium rvs Open verdeler is geschikt voor laag temperatuur vloerverwarmingsinstallaties en wordt toegepast als hoofd- of bijverwarming.

Bij laag temperatuur installaties heeft het water wat aangevoerd wordt al de juiste temperatuur waardoor het vrijwel meteen de vloer ingelaten kan worden.

Het water wordt rondgepompt door bijvoorbeeld de pomp van een cv-ketel of een warmtepomp, de verdeler zorgt voor de juiste verdeling over de verwarmingsbuizen.

Plaatsing: Het is verstandig om de verdeler op een plek te installeren wat gemakkelijk te bereiken is voor onderhoudswerkzaamheden.

Voor het aansluiten van de buizen is het raadzaam om de unit ongeveer 50 tot 60 cm boven de vloer te plaatsen, lager maakt het aansluiten van de buizen lastiger.

Efficiënt energiegebruik en kenmerken

De dubbel instelbare thermostatische groepsafsluiters zijn geschikt voor MAGNUM actuatoren.

Met actuatoren is het, i.c.m. de W-thermostaten en W-controller, mogelijk om per groep of ruimte temperaturen in te stellen.

Dit levert een aanzienlijke energiebesparing op omdat voorkomen wordt dat zones verwarmd worden terwijl dit niet nodig is.

Deze verdeler, gemaakt van rvs (type 4301), is voorzien van 1 inch kogelkranen, 2 automatische ontluchters en 2 vulaftapkranen.

De aansluiting op het cv leidingsysteem is 1 inch binnendraad en afsluitbaar door middel van een kogelkraan.

De groepsaansluitingen zijn geschikt voor koppelingen met ¾ inch Euroconus binnendraad, en voorzien van een professionele flowmeter met een bereik van 0 tot 5 liter per minuut.

Met deze verdeler kun je een 2-groeps vloerverwarming aansturen.

De geadviseerde maximale lengte van de vloerverwarmingsbuis bedraagt 100 meter per groep.

De verdeler is op 6 bar afgeperst en is voorzien van een persrapport, een duidelijke handleiding en een garantiebewijs.

Voor het bevestigen van de verdeler is bevestigingsmateriaal meegeleverd.

Aansluiten van de groepen en installatie-instructies

Snijd de buis op maat onder een hoek van 90 graden met behulp van een buizensnijder.

De klemkoppeling wordt als volgt aangesloten op de verdeler:

• Schuif de wartelmoer over het uiteinde van de buis.
• Schuif de klemring op het uiteinde van de buis.
• Druk de tule stevig in de opening van de buis.
• Schuif de wartel over de klemring en tule en draai deze vast op de buisaansluiting van de verdeler.

Wat doet een vloerverwarming verdeler en hoe werkt het

Een vloerverwarming verdeler vormt het kloppende hart van je vloerverwarmingssysteem.

Dit slimme apparaat zorgt ervoor dat warm water gelijkmatig wordt verdeeld over alle vloerverwarmingsbuizen in je huis.

Het apparaat ontvangt warm water van je warmtebron, denk aan je cv-ketel, warmtepomp of stadsverwarming.

Vervolgens verdeelt de verdeler dit water over alle aangesloten vloerverwarmingsbuizen.

Elke groep vloerverwarmingsbuizen krijgt precies de juiste hoeveelheid warm water.

Dit gebeurt via verschillende uitgangen in de verdeler.

De verdeler regelt niet alleen de verdeling van het water. Het systeem zorgt ook voor de juiste temperatuur en druk.

Een kwalitatieve vloerverwarming verdeler bepaalt voor een groot deel het comfort in je huis.

Wanneer deze slecht werkt kan dit leiden tot koude plekken op de vloer, ongelijkmatige warmteverdeling en hogere energiekosten.

Met een goed werkende verdeler bespaar je bovendien aanzienlijk op je energierekening.

Het systeem zorgt ervoor dat warm water alleen daar naartoe gaat waar het nodig is.

De betrouwbaarheid van je hele vloerverwarmingssysteem hangt af van de kwaliteit van de verdeler.

Een defecte apparaat kan leiden tot waterschade of complete uitval van je verwarming.

Soorten verdelers en systeemkeuzes

Er zijn verschillende soorten vloerverwarming verdelers verkrijgbaar, elk geschikt voor specifieke situaties.

Verdelers met pomp hebben een ingebouwde circulatiepomp en zijn compleet zelfstandig.

Deze verdelers zijn ideaal voor renovaties waarbij je een bestaand systeem uitbreidt.

Verdelers zonder pomp zijn afhankelijk van de pomp van je warmtebron of een aparte circulatiepomp.

Deze open verdelers zijn vaak compacter en goedkoper.

Voor stadsverwarming heb je speciale stadsverwarming verdelers nodig die geschikt zijn voor hogere temperaturen en drukken.

Ook zijn er verdelers voor verschillende temperatuursystemen. LT-systemen (lage temperatuur) werken met water van 35-45 graden, terwijl HT-systemen (hoge temperatuur) werken met water tot 70 graden. De keuze hangt af van je warmtebron.

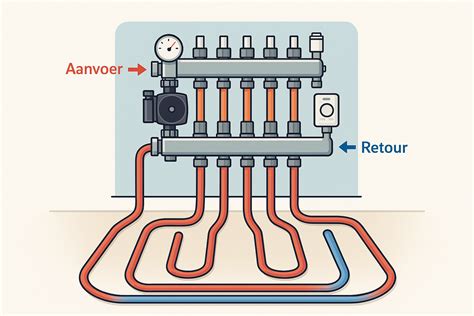

Open vs gesloten verdeler en toepassing

Er zijn twee veelgebruikte soorten verdelers: de open en gesloten vloerverwarming verdeler.

De open vloerverwarming verdeler met pomp en de gesloten verdeler zonder pomp.

We leggen je graag uit hoe deze verdelers werken, voorzien van handige tips.

1. Open verdeler met pomp: tussen de 2 en 12 groepen aansluiten; een ingebouwde pomp zorgt voor de circulatie van steeds hetzelfde water, waaraan warm water uit de cv-installatie wordt toegevoegd als de watertemperatuur te laag wordt.

Een thermostaatkraan regelt dit automatisch.

De open verdeler werkt min of meer als hart van je vloerverwarming. Door middel van een thermostaat geef je aan de vloerverwarming verdeler door welke temperatuur de vloer moet krijgen.

Vervolgens stroomt het water vanuit de warmtebron door een thermostaatventiel naar de pomp. Deze zorgt ervoor dat het warme water naar een verdeelkoker stroomt.

Hier stroomt het water gelijkmatig de verschillende vloerverwarmingsbuizen in.

In de verdeelkoker zit een meetinstrument dat de warmte van het water registreert. Is de temperatuur te hoog of te laag, dan geeft het instrument een signaal door aan het thermostaatventiel. Deze sluit de toevoer vervolgens af.

Het warme water stroomt langzaam door de vloerverwarmingsbuizen en geeft haar warmte af aan de vloer. Het afgekoelde water komt terug in een verzamelkoker in de verdeler, waar het gedeeltelijk terug naar de warmtebron wordt gepompt om opnieuw op te kunnen warmen.

Vloerverwarmingsgroepen met verschillen in omvang kun je inregelen door middel van inregelafsluiters. Deze zorgen dat de verschillende groepen onder evenveel druk staan.

Op een open verdeler met pomp kunnen debietmeters per groep worden aangebracht, om de doorstroom in liters per minuut af te lezen.

Een andere optie is de toepassing van elektrische kleppen die - aangestuurd door thermostaten - de groepen open en dicht kunnen schakelen.

2. Gesloten verdeler zonder pomp: Een gesloten vloerverwarming verdeler heeft geen ingebouwde pomp en kan geen koud en warm water mengen.

Daarom wordt een gesloten verdeler vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur vaak is begrensd op 45°C.

Tip van Abel: De opwarming van het water in de buizen van de vloerverwarming gebeurt veel efficiënter met een warmtepomp.

Is je woning voorzien van stadsverwarming? Dan moet de verdelerunit voor de vloerverwarming aan bepaalde voorwaarden voldoen. Je energiebedrijf kan je hierover inlichten.

De vloerverwarming moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. Verandert er iets aan de verwarmingsinstallatie in je woning (plaatsen van een nieuwe radiator of vloerverwarming)? Geef dit dan aan de leverancier van de stadsverwarming. Je leverancier compenseert dan het daarmee gepaard gaande waterverlies in het stadswarmtenet.

Er wordt een zoneregelaar geïnstalleerd bij de verdeler van de vloerverwarming. Deze zoneregelaar stuurt de groepen van de verdeler aan via thermische motoren.

Groepen zijn een of meerdere vloerverwarming slangen die in de betreffende kamers aangelegd zijn. In een woonkamer liggen vaak drie tot vijf groepen.

Dit is namelijk de ruimte met het grootste oppervlak en de grootste warmtebehoefte.

Als de vloerverwarming verdeler uitgerust is met een pomp, dan stuurt de zoneregelaar deze ook aan. De zoneregelaar zet de pomp aan als een of meerdere groepen verwarmd worden.

Thermische motoren worden elektrisch aangestuurd door de zoneregelaar. Als een kamer verwarmd moet worden, worden de aan die kamer toegewezen thermische motoren geactiveerd door de zoneregelaar. De thermische motoren bedienen vervolgens de afsluiters op de verdeler en openen de watertoevoer van de betreffende groepen.

Thermische motoren worden gemonteerd op de afsluiters van de groepen. Afsluiters zijn de kranen per groep. De thermostaat stuurt een draadloos signaal naar de zoneregelaar als er verwarmd moet worden in een zone.

Thermostaten zijn bedoeld voor belangrijke zones zoals de woonkamer, keuken, badkamer en kantoor.

Regelingen en efficiëntie toegepast op jouw systeem

Er zijn vier soorten zoneregeling voor vloerverwarming.

Een vloerverwarming verdeler is een cruciaal onderdeel van een vloerverwarmingssysteem. De verdeler zorgt ervoor dat het warme water uit de cv-installatie gelijkmatig wordt verdeeld door de groepen vloerverwarming.

Hierdoor wordt de warmte gelijkmatig over de ruimte verspreid en ontstaat er een aangename temperatuur in je huis.

Een vloerverwarming verdeler wordt aangesloten bij zowel het infrezen als traditioneel leggen van een vloerverwarming.

Open verdeler met pomp en gesloten verdeler zonder pomp komen terug in de uitleg.

Hoe ziet een vloerverwarming verdeler er uit?

Welke soorten Vloerverwarming Verdelers bestaan er?

Open verdeler met pomp en gesloten verdeler zonder pomp leggen de basis voor werking.

Afhankelijk van de type vloerverwarming verdeler, word vanuit een warmtebron warm water rondgepompt over de groepen in jouw vloer.

1. Open verdeler met pomp: De verdeler zorgt ervoor dat het warme water gelijkmatig verdeeld wordt over de groepen; een ingebouwde pomp en een thermostaatkraan regelen de temperatuur.
2. Gesloten verdeler zonder pomp: Mengt geen koud water; werkt vaak met een warmtepomp die tot 45°C beperkt is.

Wat doet een verdeler verder?

Verdelen van het warme water en regel die temperatuur in huis.

Mengen van het warme & koude water zodat de vloer altijd de gewenste temperatuur heeft.

Wil je een vloerverwarming in een nieuwbouw- of bestaande woning laten leggen door een specialist? De Drentse Vloerverwarming Specialist kan helpen.

Toegevoegde opties en tips

Open verdeler met een losse pompunit als optie: Combineer het beste van beide werelden met onze innovatieve open verdeler, waarbij de optie bestaat om een losse pompunit toe te voegen.

Met de pomp geïnstalleerd, ben je verzekerd van een krachtige watercirculatie bij hoge temperaturen, wat essentieel is voor maximale warmteafgifte.

Maar wanneer je de pomp eenmaal verwijdert, transformeert deze verdeler zich naadloos naar een geschikte oplossing voor lage temperatuur systemen, waardoor hij efficiënt warmte onttrekt aan de warmtebron zonder enige moeite.

Overige aandachtspunten en Zoneregeling

Zoneregeling voor vloerverwarming is een handige tool om de verwarming in huis zo optimaal mogelijk te regelen.

Zoneregeling is een systeem dat het mogelijk maakt om de vloerverwarming per ruimte te regelen. Dat betekent dat je de ideale temperatuur per kamer kunt instellen.

Bijvoorbeeld een temperatuur van 21 graden in de woonkamer en 18 graden in de slaapkamer. De cv-ketel hoeft minder van zijn volledige capaciteit te gebruiken om het huis te verwarmen.

Ja, dat kan. Zoneregeling is ook mogelijk voor huizen waar vloerverwarming en radiatoren gecombineerd zijn.

Een slimme radiatorknop is een digitale knop waarmee je de warmte zeer nauwkeurig kunt instellen. Je combineert de slimme radiatorknop met dezelfde thermostaat als waarmee je de vloerverwarming bedient.

Bij het installeren van zoneregeling heb je de keuze uit een bedrade of draadloze vloerverwarming regeling.

Een draadloze zoneregeling voor je vloerverwarming - de naam zegt het al - werkt zonder draden. Het systeem werkt op batterijen.

Daarentegen is een draadloze zoneregeling voor vloerverwarming duurder en kan het zendbereik afnemen door eventuele andere draadloze apparaten of andere stoorzenders in huis.

Ook goede isolatie kan het zendbereik verstoren. Slecht bereik? Geen zorgen! Een bedrade zoneregeling voor vloerverwarming is de meest traditionele manier.

Goed om te weten is dat zowel een bedrade als draadloze regeling te bedienen is via een app.
