Er zijn twee veelgebruikte soorten verdelers: de open en gesloten vloerverwarming verdeler. De open verdeler met pomp en de gesloten verdeler zonder pomp. We leggen je graag uit hoe deze verdelers werken, voorzien van handige tips.

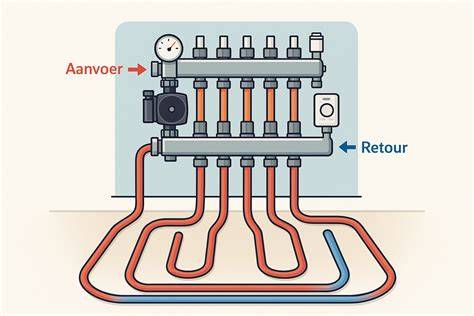

1. Open vloerverwarming verdeler met pomp
Op dit type vloerver warming verdeler kun je tussen de 2 en 12 groepen aansluiten. Een ingebouwde pomp zorgt voor de circulatie van steeds hetzelfde water, waaraan warm water uit de cv-installatie wordt toegevoegd als de watertemperatuur te laag wordt. Een thermostaatkraan regelt dit automatisch. De open verdeler werkt min of meer als hart van je vloerverwarming.
Door middel van een thermostaat geef je aan de vloerverwarming verdeler door welke temperatuur de vloer moet krijgen. Vervolgens stroomt het water vanuit de warmtebron (cv-ketel, warmtepomp of zonneboiler) door een thermostaatventiel naar de pomp. Deze zorgt ervoor dat het warme water naar een verdeelkoker stroomt. Hier stroomt het water gelijkmatig de verschillende vloerverwarmingsbuizen in. In de verdeelkoker zit een meetinstrument dat de warmte van het water registreert. Is de temperatuur te hoog of te laag, dan geeft het instrument een signaal door aan het thermostaatventiel. Deze sluit de toevoer vervolgens af. Het warme water stroomt langzaam door de vloerverwarmingsbuizen en geeft haar warmte af aan de vloer. Het afgekoelde water komt terug in een verzamelkoker in de verdeler, waar het gedeeltelijk terug naar de warmtebron wordt gepompt om opnieuw op te kunnen warmen.
Vloerverwarmingsgroepen met verschillen in omvang kun je inregelen door middel van inregelafsluiters. Deze zorgen dat de verschillende groepen onder evenveel druk staan. Dit is nodig omdat het buizenstelsel van de ene groep veel korter of langer kan zijn dan die van een andere groep. Op een open verdeler met pomp kunnen debietmeters per groep worden aangebracht, om de doorstroom in liters per minuut af te lezen. Een andere optie is de toepassing van elektrische kleppen die - aangestuurd door thermostaten - de groepen open en dicht kunnen schakelen. Heb je vloerverwarming? Bekijk dan eens de mogelijkheden van een warmtepomp.
Eigenschappen en specificaties van een 5-groeps MAGNUM Premium verdeler
Deze MAGNUM Premium rvs Open verdeler is geschikt voor laag temperatuur vloerverwarmingsinstallaties en wordt toegepast als hoofd- of bijverwarming. Bij laag temperatuur installaties heeft het water wat aangevoerd wordt al de juiste temperatuur waardoor het vrijwel meteen de vloer ingelaten kan worden. Het water wordt rondgepompt door bijvoorbeeld de pomp van een cv-ketel of een warmtepomp, de verdeler zorgt voor de juiste verdeling over de verwarmingsbuizen.
Plaatsing: Het is verstandig om de verdeler op een plek te installeren die gemakkelijk te bereiken is voor onderhoudswerkzaamheden. Voor het aansluiten van de buizen is het raadzaam om de unit ongeveer 50 tot 60 cm boven de vloer te plaatsen; lager maakt het aansluiten van de buizen lastiger.
Efficiënt energiegebruik: De dubbel instelbare thermostatische groepsafsluiters zijn geschikt voor MAGNUM actuatoren. Met actuatoren is het, in combinatie met de W-thermostaten en W-controller, mogelijk om per groep of ruimte temperaturen in te stellen. Dit levert een aanzienlijke energiebesparing op omdat voorkomen wordt dat zones verwarmd worden terwijl dit niet nodig is.
Belangrijke kenmerken
- Vervaardigd uit roestvrij staal (type 4301)
- 1 inch kogelkraan en 2 automatische ontluchters
- 2 vulaftapkranen
- Aansluiting op cv-systeem: 1 inch binnendraad, afsluitbaar via kogelkraan
- Groepsaansluitingen geschikt voor ¾ inch Euroconus binnendraad
- Professionele flowmeter met bereik 0 tot 5 liter per minuut
- Geschikt voor 5-groeps vloerverwarming
- Maximale buislengte per groep: 100 meter
- Afpersing: 6 bar, inclusief persrapport en garantiebewijs
Voor het bevestigen van de verdeler is bevestigingsmateriaal meegeleverd. De verdeler is bedoeld voor laag temperatuur installaties, waardoor het water relatief snel de vloer kan verwarmen. De verdeler zorgt voor de verdeling over de verwarmingsbuizen.
Aansluiten van de groepen
- Snijd de buis op maat onder een hoek van 90 graden met behulp van een buizensnijder.
- De klemkoppeling wordt als volgt aangesloten op de verdeler:
- Schuif de wartelmoer over het uiteinde van de buis.
- Schuif de klemring op het uiteinde van de buis.
- Druk de tule stevig in de opening van de buis.
- Schuif de wartel over de klemring en tule en draai deze vast op de buisaansluiting van de verdeler.
2. Gesloten vloerverwarming verdeler
Een gesloten vloerverwarming verdeler heeft geen ingebouwde pomp en kan geen koud en warm water mengen. Daarom wordt een gesloten verdeler vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur vaak is begrensd op 45°C. Tip van Abel: De opwarming van het water in de buizen van de vloerverwarming gebeurt veel efficiënter met een warmtepomp. Is je woning voorzien van stadsverwarming? Dan moet de verdelerunit voor de vloerverwarming aan bepaalde voorwaarden voldoen. Je energiebedrijf kan je hierover inlichten. De vloerverwarming moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. Verandert er iets aan de verwarmingsinstallatie in je woning (plaatsen van een nieuwe radiator of vloerverwarming)? Geef dit dan aan de leverancier van de stadsverwarming. Je leverancier compenseert dan het daarmee gepaard gaande waterverlies in het stadswarmtenet.
Werking en functies
De werking van een vloerverwarming verdeler is relatief eenvoudig, maar cruciaal voor een efficiënte verwarming. De verdeler ontvangt warm water vanuit de warmtebron en verdeelt dit gelijkmatig over de verschillende circuits die door de vloer lopen. De verdeler regelt de temperatuur van het water dat naar elk circuit gaat, vaak met behulp van thermostatische kleppen die automatisch openen of sluiten op basis van de temperatuur in elke ruimte. Het balanceren van het systeem zorgt ervoor dat elk circuit dezelfde hoeveelheid water ontvangt, zodat er geen koude of warme plekken ontstaan in de vloer. Hydraulisch neutraal betekent dat er geen drukverschil is tussen verschillende circuits in het systeem, wat essentieel is voor een goede werking.
De meeste verdelers zijn uitgerust met flowmeters en thermostatische kleppen die helpen bij het reguleren van zowel debiet als temperatuur. Artikelnr. Deze MAGNUM Premium rvs Open verdeler is geschikt voor laag temperatuur vloerverwarmingsinstallaties en wordt toegepast als hoofd- of bijverwarming. Bij laag temperatuur installaties heeft het water wat aangevoerd wordt al de juiste temperatuur waardoor het vrijwel meteen de vloer ingelaten kan worden. Het water wordt rondgepompt door bijvoorbeeld de pomp van een cv-ketel of een warmtepomp, de verdeler zorgt voor de juiste verdeling over de verwarmingsbuizen.
Installatie en onderhoud
Plaatsing en onderhoud blijven belangrijk voor efficiëntie. Plaats de verdeler op een toegankelijke plek en volg de installatie-instructies nauwkeurig. De verdeler wordt geleverd met alle benodigde bevestigingsmaterialen en een duidelijke handleiding. Voor het aansluiten van de buizen volg je de stappen zoals hierboven beschreven voor open systemen.
Technische samenvatting
| Type verdeler | Pomp aanwezig | Watermenging | Temperatuur max | Aansluitingen |
|---|---|---|---|---|
| Open verdeler met pomp | Ja | Ja | Laag tot matig temperatuurbereik | 1 inch leidingen, ¾ inch buis |
| Gesloten verdeler zonder pomp | Nee | Nee | Gewoonlijk max 45°C bij warmtepomp | 1 inch binnendraad |
vloerverwarmingnederland.com Verdeler 1
In summary, de verdeler verdeelt warm water vanuit de warmtebron gelijkmatig over de circuits in de vloer en regelt per circuit de temperatuur en debiet voor een comfortabele en efficiënte verwarming.
